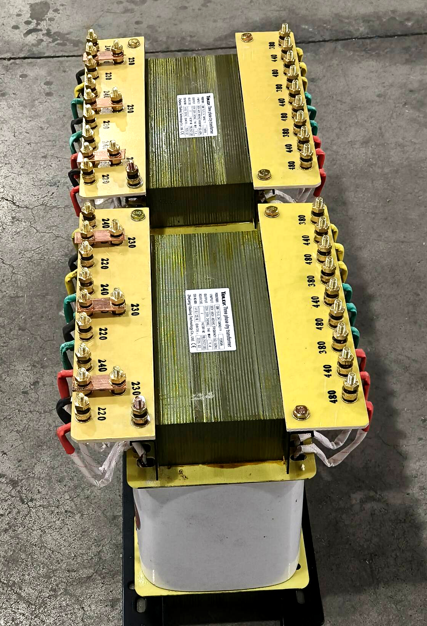

Was ist ein SBK-Hochpräzisionstransformator und warum ist er wichtig?

Ein SBK-Hochpräzisionstransformator ist ein dreiphasiger Trockentrenntransformator. Es wurde für Arbeiten entwickelt, die sauberen, stabilen und geräuschfreien Strom benötigen.

Die meisten Verteiltransformatoren erhöhen oder senken die Spannung lediglich. Die SBK leistet mehr. Der Schwerpunkt liegt auf der Stromqualität. Es isoliert empfindliche Geräte vom Netz. Es filtert hochfrequente Geräusche heraus. Und es liefert eine Ausgabe, die stabil, ausgewogen und verzerrungsarm ist.

Warum ist das wichtig?

Denn moderne Geräte – CNC-Maschinen, Laborinstrumente, medizinische Geräte – sind wählerisch in Bezug auf die Leistung. Wählerischer als früher. Und wenn der Strom nicht sauber ist, geht etwas schief.

Eine CNC-Steuerung ist fehlerhaft. Ein Laborgerät liefert fehlerhafte Messwerte. Ein medizinisches Gerät alarmiert ohne Grund. Ein Kommunikationssystem verwirft Daten.

Bei diesen Problemen handelt es sich häufig nicht um Geräteausfälle, sondern um Probleme mit der Stromversorgung.

Der SBK-Transformator sitzt zwischen dem schmutzigen Netz und der empfindlichen Last. Es reinigt den Strom, stabilisiert die Spannung und schützt die Geräte.

Kurz gesagt: Es verwandelt problematische Kraft in Präzisionskraft.

Wie einSBK HochpräzisionstransformatorFunktioniert

Das Funktionsprinzip ist die elektromagnetische Isolierung – allerdings mit einigen entscheidenden Verbesserungen.

Schritt 1 – Isolierung

Die Primär- und Sekundärwicklung haben keine direkte elektrische Verbindung. Kraftübertragung durch ein Magnetfeld. Dies allein blockiert Gleichtaktrauschen und unterbricht Erdschleifen.

Schritt 2 – Elektrostatische Abschirmung

Zwischen der Primär- und Sekundärwicklung ist eine elektrostatische Kupferabschirmung angebracht und geerdet. Diese Abschirmung leitet hochfrequentes Rauschen – von Frequenzumrichtern, Schaltnetzteilen und Funksendern – kapazitiv von der Sekundärseite ab.

Schritt 3 – Niedrige Kopplungskapazität

Ein spezieller Wicklungsaufbau (Lagentrennung, Verschachtelung oder geteilter Spulenkörper) reduziert die parasitäre Kapazität zwischen Primär- und Sekundärseite. Eine geringere Kapazität bedeutet eine bessere Unterdrückung von hochfrequentem Rauschen.

Schritt 4 – Enge Spannungsregelung

Der SBK ist mit einem niedrigen Impedanzdesign ausgestattet, wodurch der Spannungsabfall vom Leerlauf bis zur Volllast minimiert wird. Die Ausgangsspannung bleibt auch bei plötzlichen Laständerungen stabil.

Schritt 5 – Ausgewogene Ausgabe

Bei dreiphasigen Modellen erzeugt der SBK einen ausgewogenen Ausgang, selbst wenn der Eingang leicht unsymmetrisch ist. Dies ist entscheidend für empfindliche dreiphasige Lasten wie CNC-Maschinen, Präzisionsschleifmaschinen und Prüfstände.

Das Ergebnis: saubere, stabile und ausgewogene Leistung, auf die sich empfindliche Geräte verlassen können.

Häufige Arten vonSBK-Hochpräzisionstransformatoren

SBK-Transformatoren sind in verschiedenen Konfigurationen erhältlich, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

Die meisten SBK-Transformatoren werden auf Bestellung gefertigt und nicht auf Lager. Spannung, Kapazität, Abschirmung und Gehäuse werden auf die Last des Kunden abgestimmt.

WarumSBK-HochpräzisionstransformatorenGegenstand

Denn „gut genug“ Leistung ist für empfindliche Geräte nicht gut genug.

Folgendes leistet ein SBK-Transformator, den normale Transformatoren nicht leisten können:

1. Unterdrückung von Hochfrequenzgeräuschen

Standardtransformatoren bieten eine gewisse Isolierung, hochfrequentes Rauschen wird jedoch immer noch über die Wicklungskapazität eingekoppelt. Die elektrostatische Abschirmung des SBK reduziert dieses Rauschen um Größenordnungen – typischerweise 60 dB bis 100 dB Gleichtaktunterdrückung.

2. Eliminierung von Erdschleifen

Wenn mehrere Geräte eine gemeinsame Erdung haben, sind die Erdpotentiale selten identisch. Dieser Unterschied erzeugt Streuströme, die sich zwischen ihnen schleifen – das nennen Ingenieure eine Erdschleife.

In einem Audiosystem wird es als niederfrequentes Brummen wahrgenommen. Bei der Datenerfassung kommt es zu unregelmäßigen Messwerten oder Phantomsignalen. Bei Präzisionsmessungen werden Sie Abweichungen feststellen, die nicht vorhanden sein sollten.

Der SBK löst das Problem, indem er der Last eine eigene isolierte Erdungsreferenz gibt – wodurch die Schleife unterbrochen und das Rauschen an der Quelle gestoppt wird.

3. Geringe Ausgangsverzerrung

Der SBK führt zu keiner nennenswerten harmonischen Verzerrung. Die Wellenform der Ausgangsspannung ist eine reine Sinuswelle, die nicht von der Eingangsspannung zu unterscheiden ist. Bei empfindlicher Instrumentierung ist dies nicht verhandelbar.

4. Reduzierte Gleichtaktspannung

In Systemen mit schlechter oder fehlender Erdung kann die Gleichtaktspannung dazu führen, dass die Elektronik unvorhersehbar reagiert – zufällige Störungen, falsche Messwerte, instabiler Betrieb. Die Isolierung und Abschirmung des SBK reduziert die Gleichtaktspannung direkt an der Last, sodass Ihre Geräte sauberen, stabilen Strom erhalten.

5. Geräteschutz

Die Isolierung blockiert Überspannungen, Spannungsspitzen und blitzbedingte Transienten. Der Verbraucher sieht nur den sauberen Strom, den er benötigt – nicht den Müll im Netz.

Ohne einen SBK-Transformator sind empfindliche Geräte dem Netz ausgeliefert. Mit einem funktioniert es wie vorgesehen – vorhersehbar, zuverlässig und genau.

Auswahl des richtigen SBK-Hochpräzisionstransformators

Bei der Auswahl eines SBK-Transformators müssen mehr als nur kVA und Spannung berücksichtigt werden.

Schritt 1 – Bestimmen Sie die Lastart

Einphasig oder dreiphasig? Die meisten Labor- und Medizingeräte sind einphasig. Die meisten industriellen CNC- und Testsysteme sind dreiphasig.

Kontinuierlich oder intermittierend? Ein 5-kVA-Transformator, der rund um die Uhr läuft, hat andere thermische Anforderungen als einer, der für gelegentliche Tests verwendet wird.

Schritt 2 – Berechnen Sie die erforderliche Kapazität

Fügen Sie die auf dem Typenschild angegebene VA oder Amperezahl aller Geräte hinzu, die gleichzeitig betrieben werden sollen. Fügen Sie dann eine Marge hinzu – normalerweise 20 bis 30 % für zukünftige Erweiterungen oder unerwartete Überlastungen.

Beispiel: Eine CNC-Steuerung (1,5 kVA), ein Servoantrieb (2 kVA) und ein Spindelantrieb (3 kVA) ergeben zusammen 6,5 kVA. Mit 20 % Marge: 7,8 kVA → wählen Sie 8 kVA oder 10 kVA.

Überdimensionieren Sie die Größe nicht zu stark. Ein überdimensionierter Transformator hat höhere Leerlaufverluste und einen größeren Einschaltstrom ohne Vorteile.

Schritt 3 – Abschirmung festlegen

Die meisten SBK-Anwendungen erfordern eine einzelne elektrostatische Abschirmung. Doppelte Abschirmung ist selten, aber verfügbar.

Schritt 4 – Spannung und Frequenz prüfen

Primärspannung – Muss mit der Stromversorgung vor Ort übereinstimmen (z. B. 380 V, 400 V, 415 V, 460 V).

Sekundärspannung – Muss zu Ihrer Last passen (z. B. 380 V, 220 V, 200 V, 110 V).

Frequenz – 50 Hz, 60 Hz oder 50/60 Hz mit doppelter Nennleistung.

Der SBK kann mit Anzapfungen auf der Primärseite gebaut werden, um leicht schwankende Netzspannungen zu ermöglichen.

Schritt 5 – Gehäuse und Montage auswählen

Offener Rahmen – Für den Einbau in eine vorhandene Schalttafel. Niedrigste Kosten.

Geschlossen (IP20) – Standardgehäuse für den Innenbereich. Schützt vor unbeabsichtigtem Berühren.

Gekapselt (IP54) – Staubdicht und spritzwassergeschützt. Für Industrieumgebungen mit Staub oder Feuchtigkeit.

Rackmontage – Für 19-Zoll-Geräteracks. Häufig in Audio- und Testsystemen.

Schritt 6 – Überprüfen des Ableitstroms (für medizinische oder patientenbezogene Anwendungen)

SBK-Transformatoren in medizinischer Qualität müssen die Ableitstromgrenzwerte der IEC 60601-1 einhalten (typischerweise <0,1 mA für vom Patienten zugängliche Teile). Fordern Sie einen Testbericht an – verlassen Sie sich nicht auf mündliche Behauptungen.

Schritt 7 – Fordern Sie Testberichte an

Ein seriöser Lieferant sollte Folgendes bieten:

Isolationswiderstandsprüfung

Dielektrischer Widerstandstest

Leerlaufverlustmessung

Spannungsregelungstest

Leckstrommessung (für medizinische Einheiten)

Optional: Typprüfbericht eines Drittanbieters

Letzte Gedanken

Der Hochpräzisionstransformator SBK ist nicht der günstigste Transformator auf dem Markt. Es ist weder das Kleinste noch das Leichteste.

Aber wenn Ihre Geräte „schmutzigen“ Strom nicht vertragen – wenn ein Fehler auf ein verschrottetes Teil, eine verlorene Probe oder eine wiederholte MRT-Untersuchung zurückzuführen ist – amortisiert sich der SBK schnell.

Es verfügt über keinen Touchscreen. Es stellt keine Verbindung zum WLAN her. Es werden keine ausgefallenen Grafiken erstellt.

Es funktioniert einfach. Leise, zuverlässig, Jahr für Jahr.

In einer Zeit, in der elektrisches Rauschen allgegenwärtig ist – VFDs, LED-Beleuchtung, Schaltnetzteile, kabellose Ladegeräte – wird sauberer Strom immer seltener. Der SBK-Transformator ist das Werkzeug, das es Ihnen zurückgibt.

Wenn Sie Präzisionsfertigung, medizinische Bildgebung, Labortests oder professionelle Audiotechnik betreiben, wissen Sie bereits, wie wertvoll sauberer Strom ist. Wenn Sie immer noch mit der Behebung mysteriöser Geräteprobleme beschäftigt sind, könnte das SBK die Lösung sein, die Sie noch nicht ausprobiert haben.

Sauberer Strom ist kein Luxus. Für empfindliche Geräte ist dies eine Anforderung.
