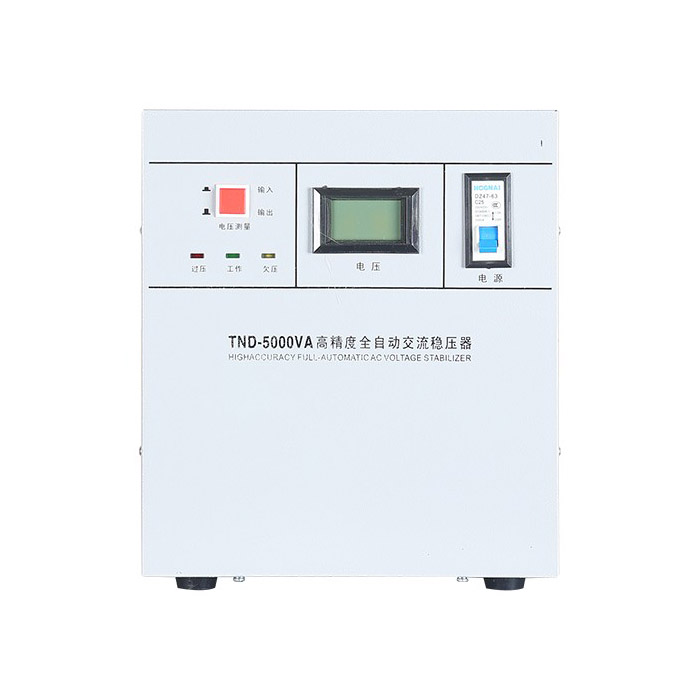

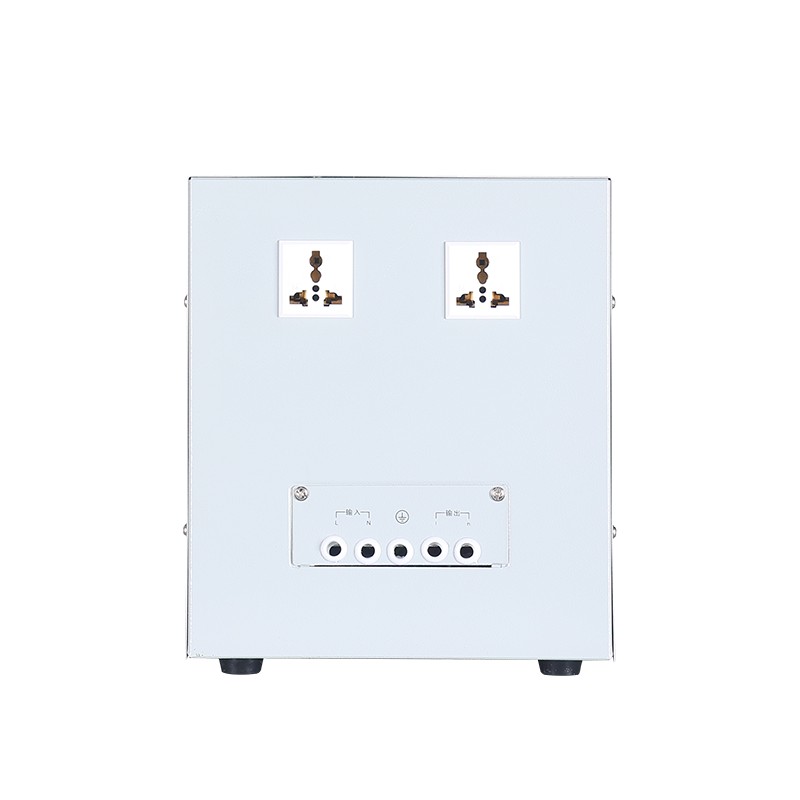

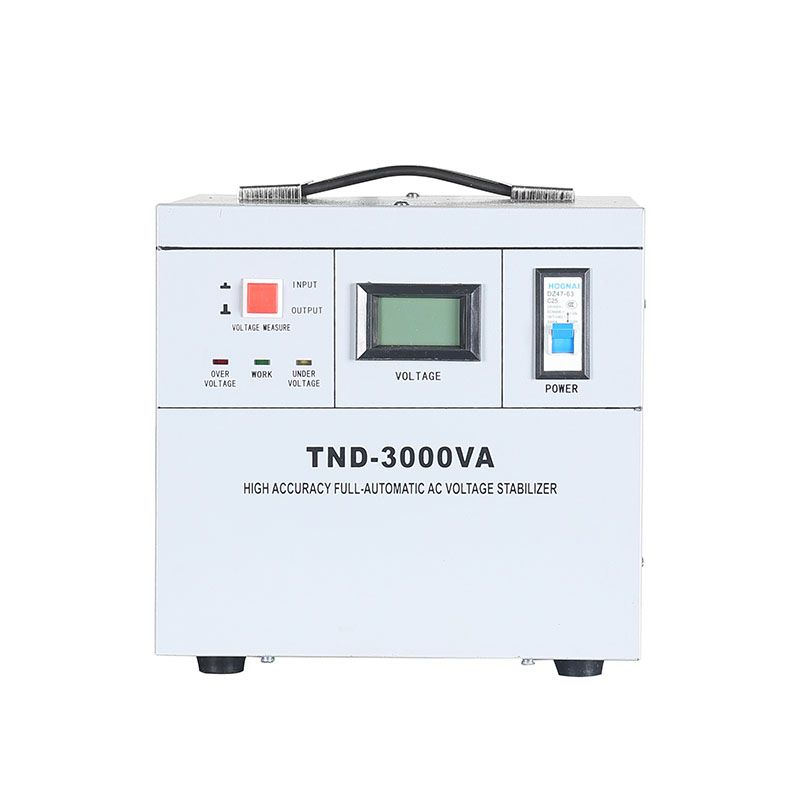

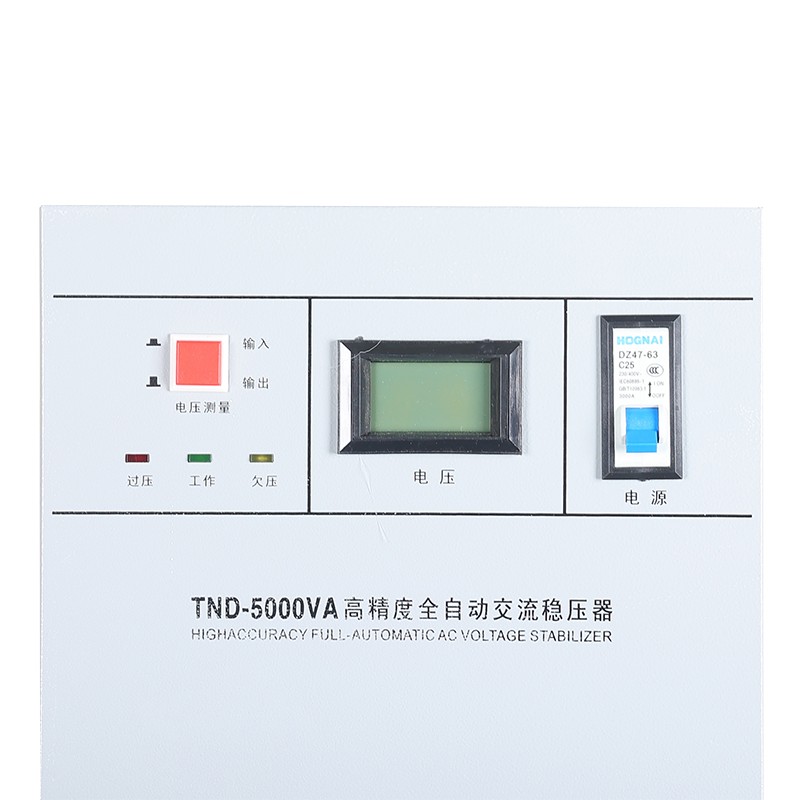

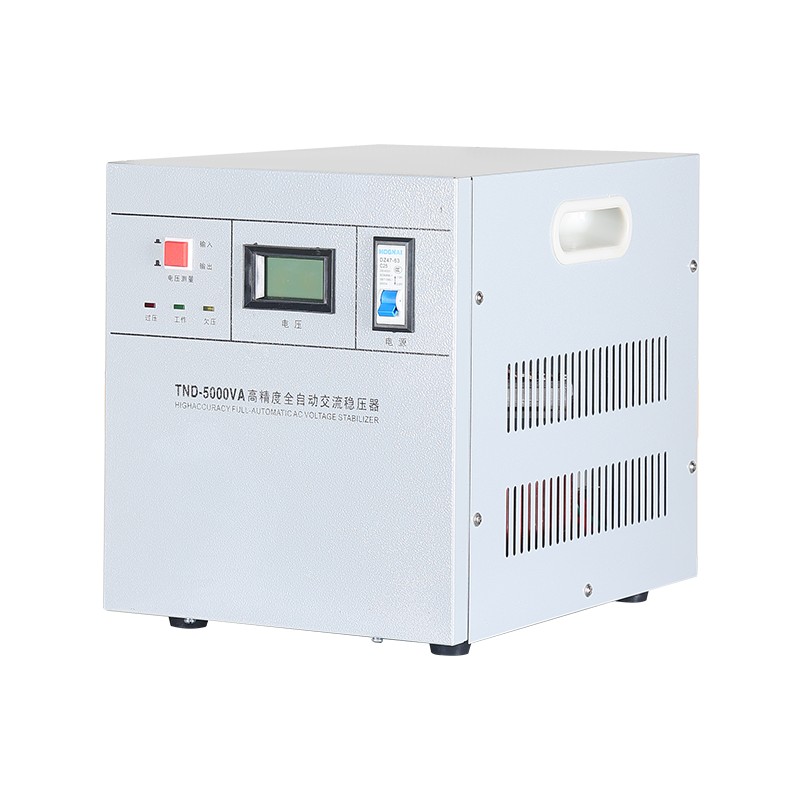

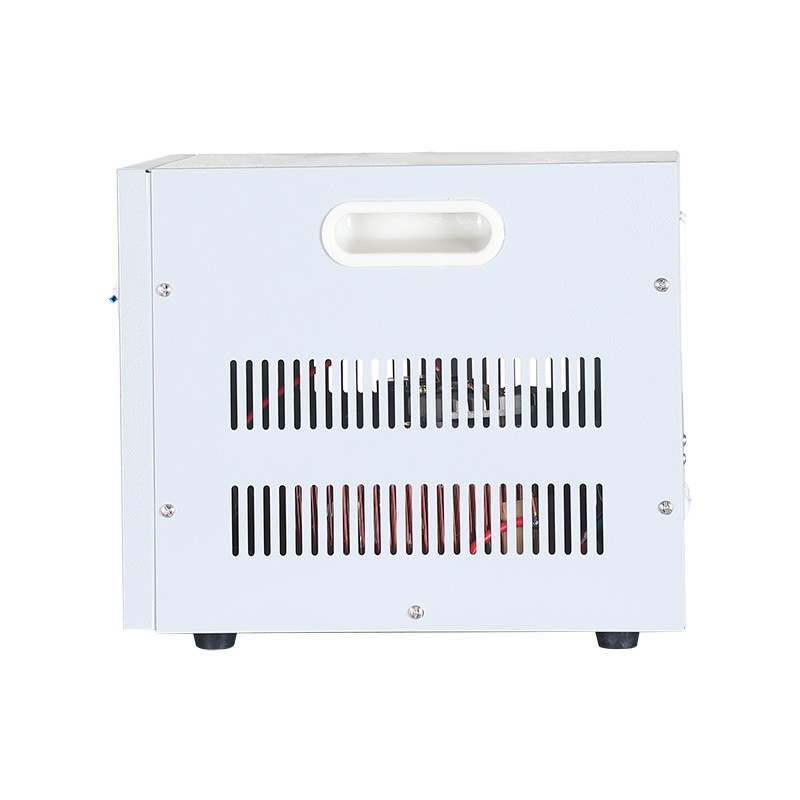

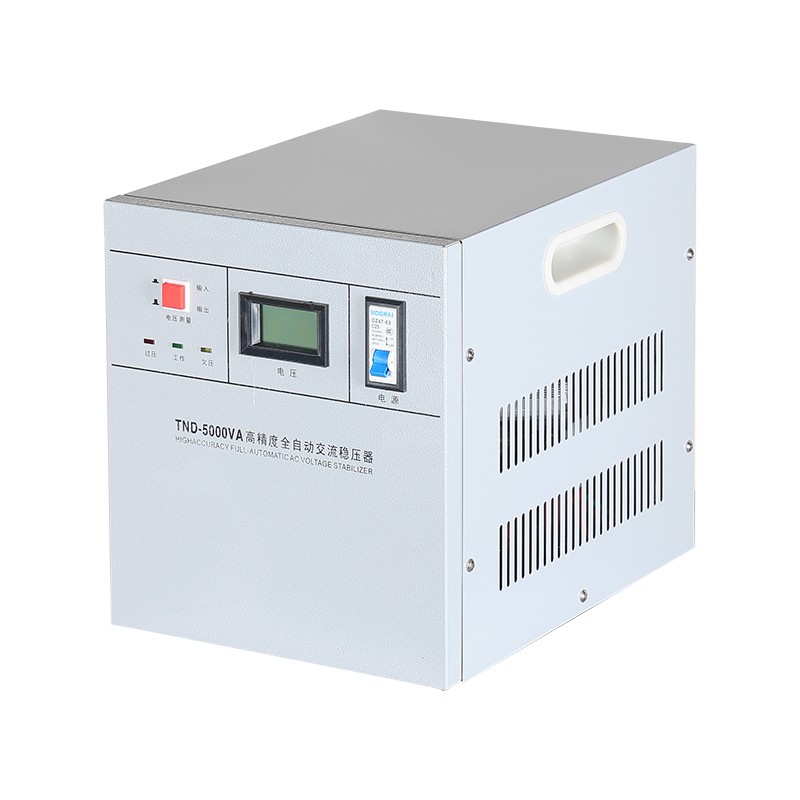

TND Vollautomatischer Wechselspannungsstabilisator

Der vollautomatische Wechselspannungsstabilisator TND ist eines der innovativen Produkte der SVC-Serie von Wechselspannungsstabilisierungsnetzteilen. Es handelt sich um einen neuen Typ eines hochpräzisen vollautomatischen Wechselspannungsstabilisators, der von unserer Zhejiang Yibaling Power Equipment Co., Ltd. unter Einführung taiwanischer Technologie und unter Berücksichtigung der tatsächlichen Situation der chinesischen Stromversorgung entwickelt und entwickelt wurde.
Dieser Spannungsstabilisator ist ein klassischer und zuverlässiger einphasiger vollautomatischer Wechselspannungsstabilisator. Es wurde speziell für Büro-, Gewerbe-, Labor- und Leichtindustrieumgebungen entwickelt, die stabile Anforderungen an die Qualität der Stromversorgung stellen. Es verfügt über einen ausgereiften ringförmigen Spartransformator und eine servomotorisch angetriebene Kohlebürsten-Einstelltechnologie. Durch die Echtzeiterkennung der Eingangsspannung wird die sanfte Bewegung der Kohlebürste am Ringtransformator intelligent gesteuert, um eine kontinuierliche und stufenlose Korrektur der Ausgangsspannung zu erreichen.

Grundparameter

Kernmaterial

Die Kernleistung des vollautomatischen Wechselspannungsstabilisators TND basiert auf der strengen Auswahl von Materialien und Komponenten für vier Hauptziele: Effizienz, Lebensdauer, Reaktionsgeschwindigkeit und Sicherheit. Jede Auswahl geht direkt auf ein kritisches technisches Problem ein.

1. Kernkomponente

Der Eisenkern besteht aus kaltgewalzten orientierten Siliziumstahlblechen (z. B. 30Q130) mit hoher magnetischer Permeabilität und geringem Eisenverlust. Sein laminierter Prozess maximiert die Effizienz der magnetischen Leitfähigkeit und minimiert Leerlaufverluste und Wärmeerzeugung. Die Wicklung des vollautomatischen Wechselspannungsstabilisators TND besteht aus reinem Kupferband mit einer Reinheit von ≥ 99,95 %, um einen geringen Widerstand und eine hohe Strombelastbarkeit zu gewährleisten.

2. Kritische Regulierungskomponente

Das heißt, die Kohlebürsten verwenden spezielle Graphit-Verbundwerkstoffe, die Silber oder Kupfer enthalten. Dieses Material erreicht die beste Balance zwischen Verschleißfestigkeit, Selbstschmierung und Leitfähigkeit und sorgt so für einen geringen Übergangswiderstand und eine minimale Funkenbildung bei Millionen sanfter Gleitbewegungen auf der ringförmigen Wicklung, was für den wartungsfreien Betrieb über mehrere Jahre hinweg entscheidend ist.

3. Präzise Spannungs-/Stromwandler

Dieser Teil dient als Gehirn des Steuerungssystems. Die Probenahmeeinheit basiert auf Spannungs-/Stromwandlern mit einer Genauigkeit von 0,5 Grad oder höher, um eine Echtzeit-Netzerkennung mit Fehlern im Millivolt-Bereich zu erreichen.
Der Rechenkern verwendet Mikrocontroller (MCU) in Industriequalität, um Daten mit hoher Geschwindigkeit zu verarbeiten und Anweisungen auszugeben.
Die Ausführungsterminals haben zwei technische Möglichkeiten: Wer Wirtschaftlichkeit und hohe Überlastfähigkeit anstrebt, wählt magnetische Halterelais mit großer Kapazität; Wer hingegen höchste Geschwindigkeit (Reaktionszeit kann bis zu Millisekunden reichen), Geräuschlosigkeit und eine extrem lange Lebensdauer (ohne mechanischen Verschleiß) anstrebt, muss sich für kontaktlose Halbleiterrelais (SSR) entscheiden, die über Thyristoren ein geräuschloses, funkenfreies elektronisches Schalten ermöglichen.

4. Gesamtstruktur

Das Gehäuse des vollautomatischen Wechselspannungsstabilisators TND besteht aus hochwertigen kaltgewalzten Stahlplatten mit einer Dicke von ≥ 1,2 mm, beschichtet mit Phosphatierung und Pulverbeschichtung und bietet elektromagnetische Abschirmung und mechanischen Schutz.
Die großen Stromkanäle im Inneren sind alle mit verzinnten oder versilberten T2-Kupferstreifen verbunden, um die Pfadimpedanz und Wärmeentwicklung zu minimieren. Am vorderen Ende des Sicherheitsschutzes ist ein mehrstufiges Überspannungsabsorptionsnetzwerk aus Varistoren (MOV) und Gasentladungsröhren integriert, um Blitzeinschlägen und Netzspitzenüberspannungen standzuhalten.
Daher ist ein hochwertiger TND-Spannungsstabilisator im Wesentlichen eine Systemintegration aus Materialien mit hoher magnetischer Leitfähigkeit, verschleißfesten leitfähigen Materialien, präzisen Halbleiterbauelementen und stabilen Strukturmaterialien.

Produktinformationen

FAQ

F: Was sind die Unterschiede zwischen einem Stabilisator, einem Transformator und einer USV (unterbrechungsfreie Stromversorgung)?
A: Die Kernfunktionen dieser drei sind unterschiedlich:
Transformator: Er wird hauptsächlich zur Änderung des Spannungsniveaus (z. B. von 380 V auf 220 V) verwendet, stabilisiert schwankende Spannungen jedoch nicht automatisch.
Stabilisator: Seine Kernfunktion besteht darin, schwankende Spannungen automatisch zu stabilisieren und den Ausgang auf einem festgelegten Wert (z. B. 220 V) zu halten. Es ändert weder die Spannungspegel (es sei denn, es ist speziell dafür ausgelegt) und stellt auch keine Backup-Batterien zur Verfügung.
USV: Ihre Hauptfunktion besteht darin, eine unterbrechungsfreie Stromversorgung bereitzustellen (im Falle eines Stromausfalls erfolgt die Stromversorgung über einen Batteriewechselrichter). Normalerweise verfügt sie auch über eine Stabilisierungsfunktion, aber die Leistung und die Batterielebensdauer sind begrenzt und ihre Kosten sind viel höher als die eines Stabilisators.

F: Wie wählt man die geeignete Kapazität für einen vollautomatischen Wechselspannungsstabilisator von TND aus?
A: Wichtige Schritte:
Berechnen Sie die Gesamtleistung: Listen Sie alle Geräte auf, die an den vollautomatischen Wechselspannungsstabilisator TND angeschlossen werden, und addieren Sie deren Nennleistung (in Watt W oder Kilovoltampere kVA).
Hinweis: Die Anlaufleistung induktiver Lasten (z. B. Motoren, Kompressoren) kann das 3- bis 7-fache des Nennwerts betragen und muss daher auf Grundlage der Anlaufleistung berechnet werden.
Berücksichtigen Sie einen Sicherheitsspielraum: Multiplizieren Sie die Gesamtleistung mit einem Sicherheitsfaktor (empfohlen 1,2–1,5), um die Mindestkapazität des erforderlichen Spannungsstabilisators zu erhalten. Beispiel: Wenn die Gesamtlast 8 kVA beträgt, sollte ein Spannungsstabilisator von mindestens 10 kVA gewählt werden.
Bestätigen Sie die Spannung: Stellen Sie sicher, dass der Eingangsspannungsbereich des vollautomatischen Wechselspannungsstabilisators TND die Schwankungen Ihres örtlichen Stromnetzes (z. B. 170 V – 250 V) abdecken kann und die Ausgangsspannung den Anforderungen der Ausrüstung entspricht (z. B. 220 V).
