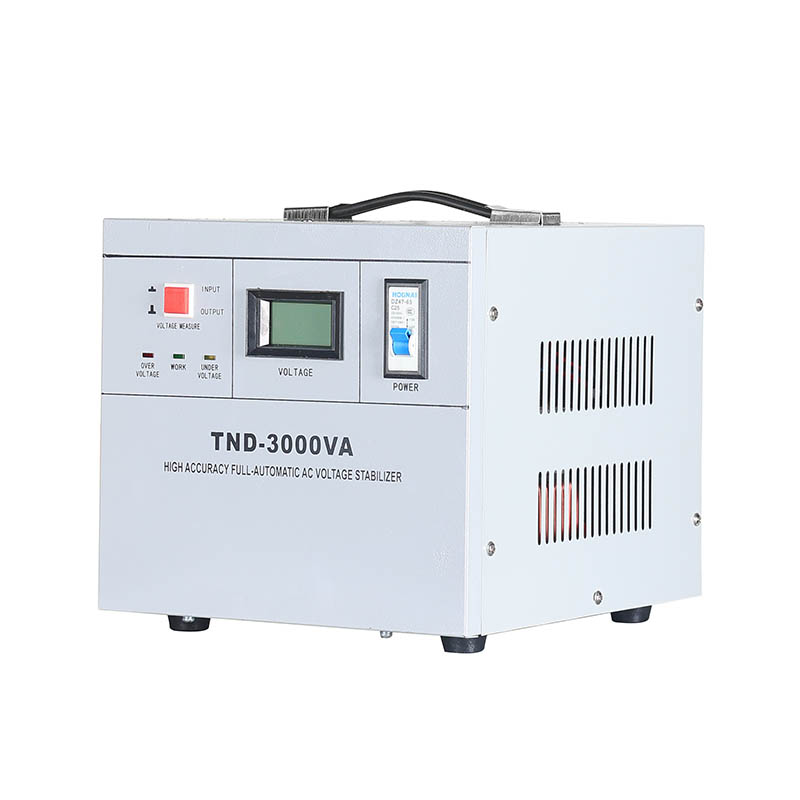

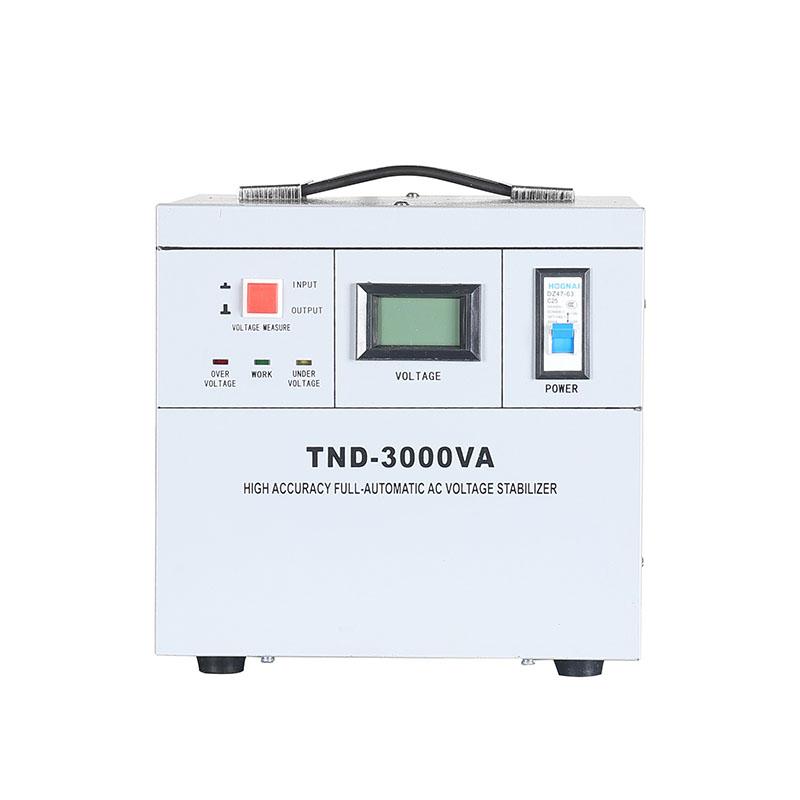

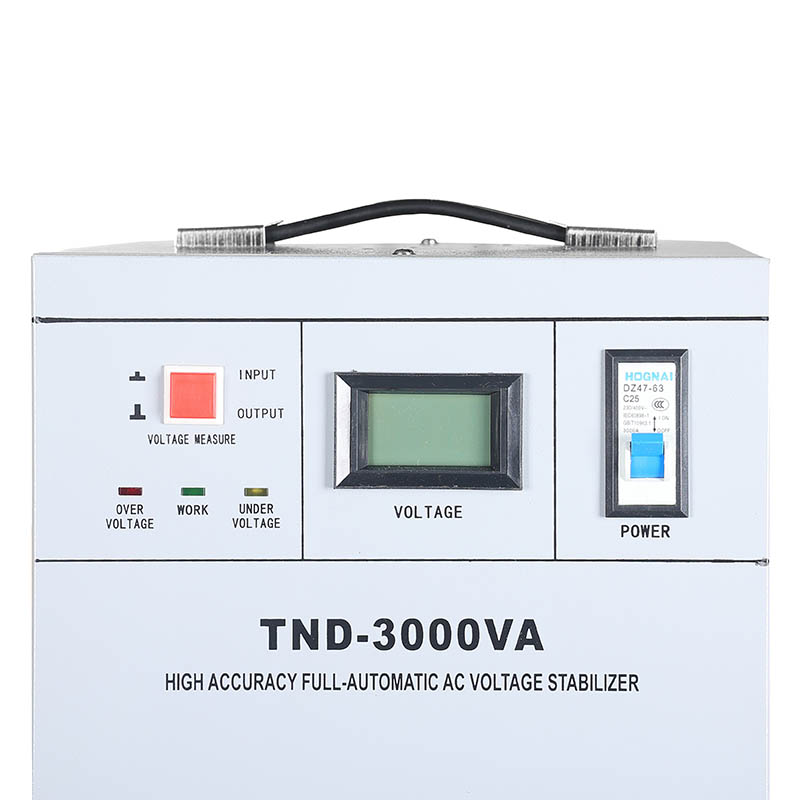

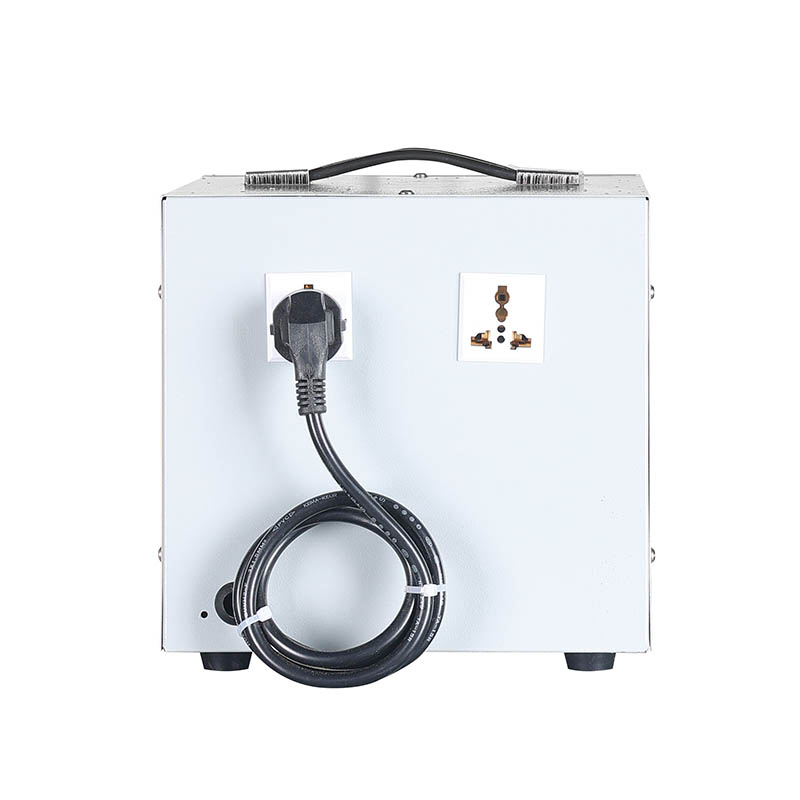

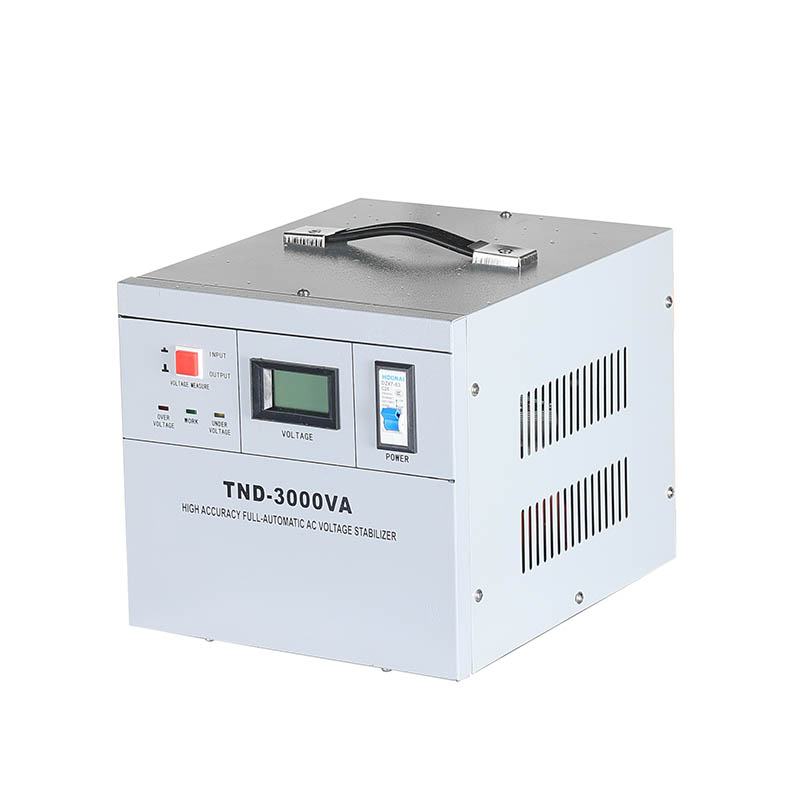

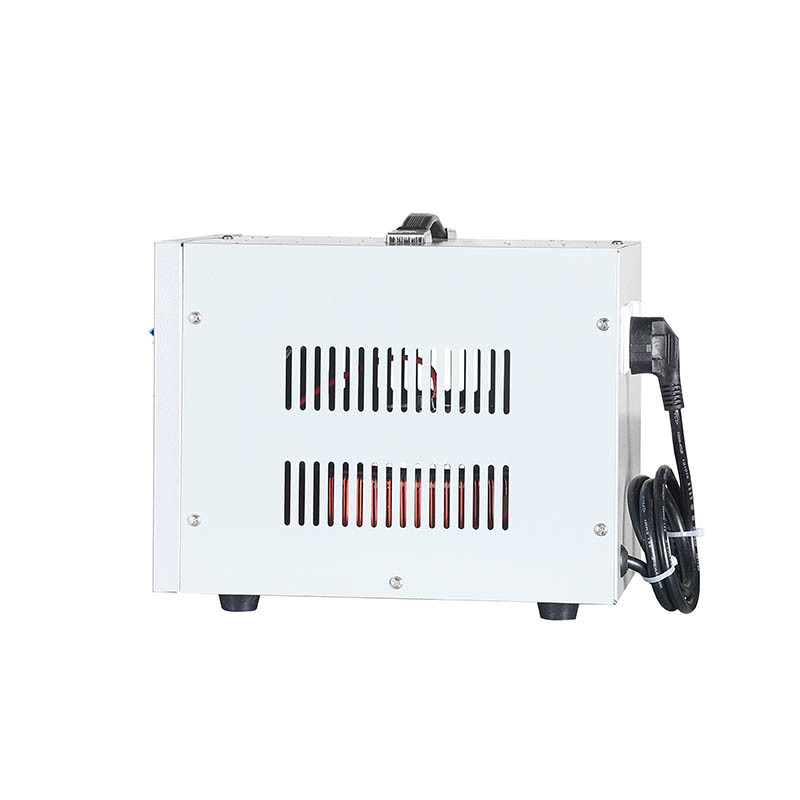

TND Einphasen-Wechselspannungsstabilisator

Der einphasige Wechselspannungsstabilisator Yibaling TND ist ein klassisches und zuverlässiges Stromschutzgerät, das speziell für verschiedene einphasige elektrische Umgebungen entwickelt wurde. Es nutzt den klassischen ringförmigen Spartransformator und die von einem Servomotor angetriebene Kohlebürsten-Technologie zur sanften Spannungsregelung, die von unserer professionellen Fabrik hergestellt wird.
Mit seiner robusten Struktur und schnellen Reaktion kann es die Spannungsschwankungen der Netzstromversorgung kontinuierlich und automatisch korrigieren und so eine reine und stabile einphasige 220-V-Wechselstromversorgung für die nachgeschalteten Geräte bereitstellen.
Durch seine Kernkomponenten wie Ringkerne mit hoher magnetischer Permeabilität, spezielle Verbundmetall-Graphit-Kohlebürsten und hochpräzise Steuerschaltkreise erreicht es eine hervorragende Spannungsstabilität und Haltbarkeit.
Die Spannungsstabilisatoren arbeiten stabil, sind wartungsfreundlich und bieten eine gute Wirtschaftlichkeit. Sie werden häufig in zahlreichen Szenarien eingesetzt, in denen die einphasige Stromqualität von entscheidender Bedeutung ist, beispielsweise in Bürogeräten, medizinischen Instrumenten, Geldautomaten, Kommunikationsbasisstationen, Laborgeräten und hochwertigen Haushaltsgeräten.
Der einphasige Wechselspannungsstabilisator TND ist eine wirtschaftliche und praktische Lösung für den Umgang mit häufigen Spannungsinstabilitätsproblemen.

Produktinformationen

Betriebsumgebung

Der zuverlässige Betrieb des einphasigen Wechselspannungsstabilisators Yibaling TND hängt von strengen Nutzungsbedingungen ab.
Elektrischer Aspekt: Die Eingangsspannung und -frequenz müssen genau den angegebenen Spezifikationen entsprechen (z. B. 220 V ± 20 %, 50 Hz), und es muss sichergestellt werden, dass der stromführende Leiter, der Neutralleiter und der Schutzerdungsleiter korrekt und fest angeschlossen sind.
Umweltaspekt: Die einphasigen Wechselspannungsstabilisatoren von TND sollten vertikal in einer sauberen Umgebung mit einem Temperaturbereich von -5℃ bis +40℃, einer Luftfeuchtigkeit von weniger als 90 % (ohne Kondensation) und guter Belüftung, fern von leitfähigem Staub, korrosiven Gasen und Wärmequellen installiert werden, wobei im Allgemeinen eine Höhe unter 1000 Metern empfohlen wird.
Aspekt laden: Das ist entscheidend. Die Gesamtleistung aller nachgeschalteten Geräte muss geringer sein als die Nennkapazität des Stabilisators, und es muss ausreichend Spielraum für den momentanen Anlaufstrom induktiver Lasten wie Motoren und Kompressoren reserviert werden (es wird empfohlen, für das Produkt einen Spielraum von 20–30 % für die Gesamtleistung zu belassen).
Betriebsaspekt: Es ist notwendig, die Reihenfolge einzuhalten, in der zuerst der Stabilisator und dann die Last eingeschaltet wird. Schalten Sie zuerst die Last und dann den Stabilisator aus und führen Sie regelmäßige Reinigung und Wartung durch.
Streng verboten: Überlastung, Verwendung dieses Wechselspannungsstabilisators als unterbrechungsfreie Stromversorgung (USV) oder Änderung der internen Komponenten.

So wählen Sie das richtige Modell aus？

Bei der Auswahl des Modells des Spannungsstabilisators für eine Fabrik kommt es häufig zu Fehlern, indem man die Leistung abrundet und nur den Preis berücksichtigt, was dazu führt, dass die Kapazität überschätzt wird und Kosten verschwendet werden, oder dass man sie unterschätzt und zu Überlastung und Durchbrennen führt. Als Techniker, der Hunderte von Fabrikauswahlfällen bearbeitet hat, haben wir eine vierstufige Auswahlmethode zusammengefasst. Wenn Sie diese Schritte befolgen, können Sie die Arbeitsbedingungen genau anpassen und Fallstricke vermeiden.

Schritt 1: Lastleistung genau berechnen und ausreichend Redundanz vorsehen.

Wählen Sie das Modell basierend auf der Summe der Nennleistung aller Geräte multipliziert mit 1,2–1,5 aus (für induktive Lasten vom Motortyp verwenden Sie das 1,5-fache). Für eine Textilfabrik mit einer Gesamtleistung von 200 kW aus 200 Webstühlen wurde ein 300-kVA-Spannungsstabilisator (200 x 1,5) ausgewählt. Wenn ein 250-kVA-Modell gewählt wurde, kam es während des Startvorgangs häufig zu Überlastungen und Auslösungen. Wir bieten Berechnungsdienste für Lastlisten an, um Fehleinschätzungen der Leistung zu vermeiden.

Schritt 2: Spannungsschwankungsbereich des Stromnetzes anpassen.

Messen Sie zunächst den Schwankungsbereich der Eingangsspannung im Werk: Wählen Sie das reguläre Modell innerhalb einer Schwankung von +10 % (340–420 V) und wählen Sie das Weitbereichsmodell, wenn die Schwankung mehr als 20 % beträgt (280–480 V). Bei einem Bergwerk, das einen Spannungsbereich von 280–450 V maß, führte die Auswahl des 280–480 V-Weitbereichsmodells zu einer Spannungsstabilität bei 380 V mit einer Abweichung von 1 % und die Anzahl der Geräteabschaltungen verringerte sich deutlich.

Schritt 3: Wählen Sie die topologische Struktur basierend auf der Lastart aus.

Wählen Sie einen ölgefüllten Spannungsstabilisator für induktive Lasten (z. B. Motoren und Elektroschweißgeräte), einen elektronischen Spannungsstabilisator für kapazitive Lasten (z. B. Kondensatorkompensationsschränke) und ein dreiphasiges unabhängiges Kompensationsmodell für gemischte Lasten mit einer Gleichgewichtskorrektur von 1 %. Eine mechanische Fabrik hat unsere Produkte für gemischte Lasten ausgewählt und den Temperaturanstieg des Motors um 8 °C reduziert.

Schritt 4: Anpassung an die Umgebungsbedingungen der Fabrik.

Wählen Sie die Schutzart IP54 für staubige Werkstätten, Ölkühlung für Umgebungen mit hohen Temperaturen (>40 °C) und feuchtigkeitsbeständige Modelle für feuchte Umgebungen. Eine Papierfabrik im Süden entschied sich für das feuchtigkeitsgeschützte Modell IP54, das bei einer Luftfeuchtigkeit von 90 % zwei Jahre lang störungsfrei lief.
