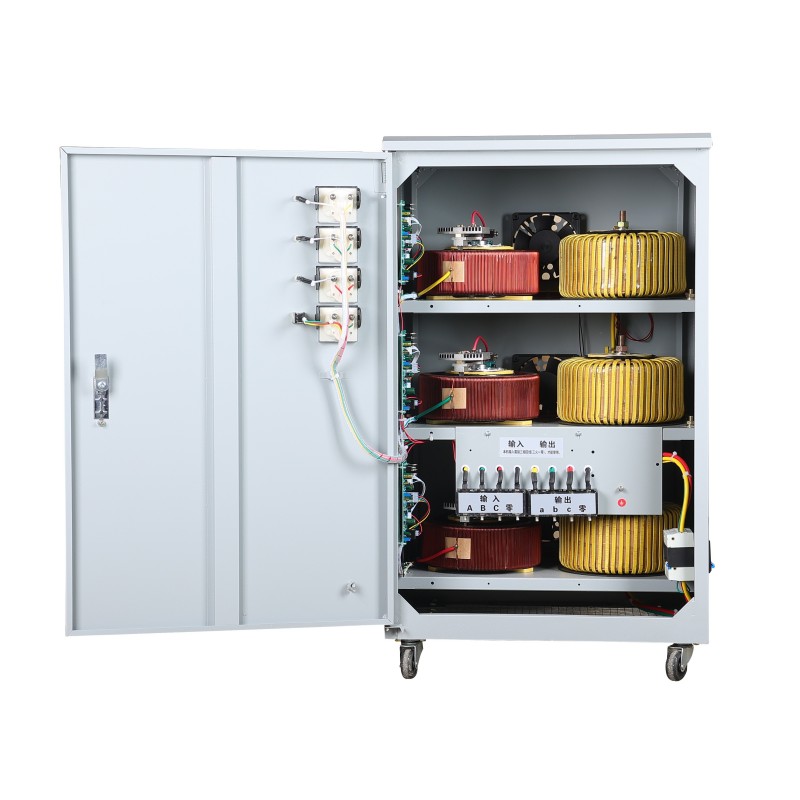

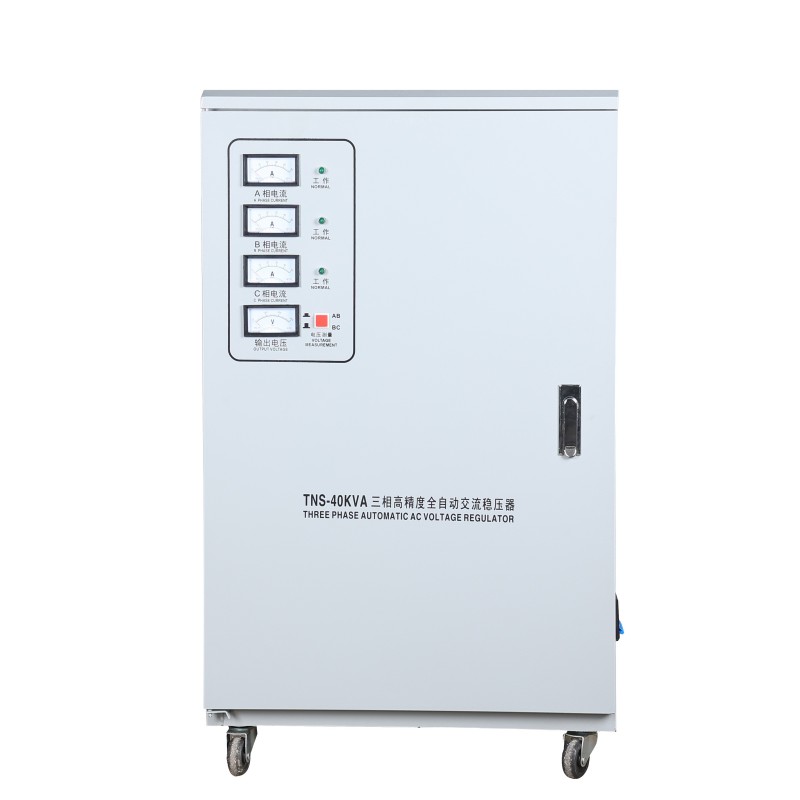

TNS Vollautomatischer Wechselspannungsstabilisator

Die Yibaling TNS-Serie vollautomatischer Wechselspannungsregler ist ein leistungsstarkes dreiphasiges Stromschutzgerät, das speziell für industrielle und kritische Anlagen entwickelt wurde. Es verwendet fortschrittliche modulare Wicklungen und eine intelligente Phase-für-Phase-Regelungstechnologie. Es kann Schwankungen, Ungleichgewichte und Unter-/Überspannungsprobleme in dreiphasigen Spannungen in Echtzeit überwachen und automatisch korrigieren und kontinuierlich und stabil reine Leistung ausgeben.

Produktanwendungen

In praktischen Anwendungen übernimmt der vollautomatische Wechselspannungsstabilisator TNS die Rolle des Wächters des industriellen Herzens.

1. Präzisionsverarbeitungswerkstatt

Wenn eine große CNC-Stanzpresse anläuft und einen plötzlichen Abfall der Netzspannung verursacht, kann der Spannungsstabilisator der TNS-Serie dies schnell innerhalb von zehn Millisekunden ausgleichen und sorgt dafür, dass die Servomotoren des benachbarten Fünf-Achsen-Bearbeitungszentrums nicht wackeln, wodurch der Ausschuss von Zehntausenden Präzisionsteilen aufgrund von Größenabweichungen vermieden wird.

2. Stromverteilungsraum eines Gewerbekomplexes

Aufgrund der ungleichmäßigen Stromverbrauchszeiten der einzelnen Stockwerke ist die dreiphasige Belastung stark unausgeglichen. Herkömmliche Spannungsregler können überlastet sein, während die intelligente Phase-für-Phase-Regulierungsfunktion dieses Produkts jede Phasenspannung unabhängig und präzise stabilisieren kann, wodurch die durch Spannungsungleichgewichte verursachten Probleme der Neutralleiterüberlastung, Erwärmung und Flackern grundsätzlich beseitigt werden und der reibungslose Betrieb der Klimaanlage, Beleuchtung und Aufzugssysteme des gesamten Einkaufszentrums gewährleistet wird.

3. Kläranlagen in abgelegenen Gebieten

An diesen Orten liegt die Spannung am Ende der Fernstromleitung häufig bei etwa 300 V auf niedrigem Niveau. Die weitreichende Spannungsregulierungsfähigkeit des vollautomatischen AC-Spannungsreglers TNS kann diese kontinuierlich auf die Standardspannung von 380 V anheben und so sicherstellen, dass wichtige Leistungsgeräte wie Gebläse und Hebepumpen ein ausreichendes Drehmoment erhalten und Start-Stopp-Ausfälle der Geräte sowie eine Verringerung der Effizienz der Abwasseraufbereitung aufgrund unzureichender Leistung vermieden werden.

Produktinformationen

Kernmaterial

Das Kernmaterialsystem des vollautomatischen Wechselspannungsstabilisators Yibaling TNS bildet die physikalische Grundlage für eine stabile Stromversorgung auf industriellem Niveau. Es basiert auf drei Hauptzielen: effiziente Spannungsregelung, intelligente Steuerung und robuster Schutz.
Ein zuverlässiger TNS-Spannungsstabilisator ist im Wesentlichen eine systemtechnische Integration von hochwertigem Siliziumstahl, hochleitfähigen Kupfermaterialien, verschleißfesten Verbundwerkstoffen, Halbleiterbauelementen und Schutzmaterialien.

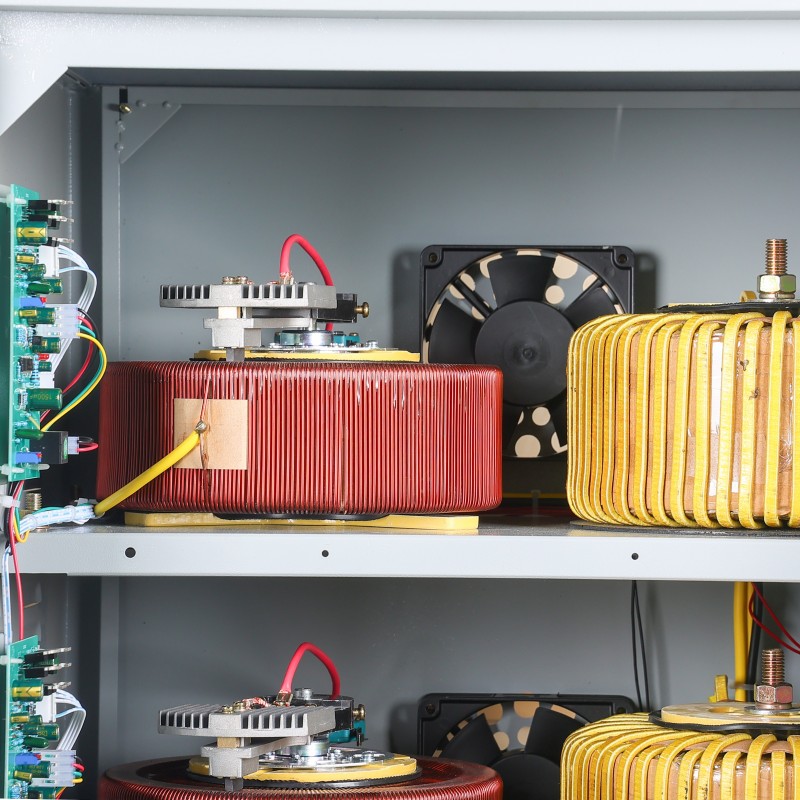

Der Kern liegt in der Verwendung von kaltgewalzten Siliziumstahlblechen mit hoher magnetischer Permeabilität und geringem Verlust als Kern, kombiniert mit hochreinen elektrolytischen Kupferlackwicklungen, um einen effizienten und verlustarmen magnetisch-elektrischen Umwandlungshauptkörper zu konstruieren.
Die entscheidende Spannungsregulierung beruht auf dem präzisen Gleiten spezieller Kohlebürsten aus Metall-Graphit-Verbundwerkstoff auf den Wicklungen. Dieses Material verfügt über hervorragende Leitfähigkeits-, Selbstschmierungs- und Verschleißfestigkeitseigenschaften.
High-End-Modelle nutzen Thyristoren oder IGBT-Leistungshalbleitermodule, um ein kontaktloses, funkenfreies Schalten im Millisekundenbereich mit extrem langer Lebensdauer zu erreichen.
Das Gehirn des Produkts besteht aus Mikroprozessoren (MCU) in Industriequalität und präzisen Spannungs-/Stromwandlern, die für eine präzise Abtastung in Echtzeit und eine schnelle Entscheidungsfindung verantwortlich sind.
In Bezug auf Sicherheit und Struktur bestehen die internen Hochstromkanäle aus verzinnten Kupferstäben mit niedriger Impedanz, das Chassis besteht aus hochwertigen kaltgewalzten Stahlplatten nach einer Rostschutzbehandlung und der integrierte Metalloxid-Varistor (MOV) und andere Komponenten bilden eine Überspannungsschutzschaltung.

Die Anpassung des vollautomatischen Wechselspannungsstabilisators von TNS

1. Schlüsselparameter und Technologiebestätigung

Kernleistungsindikatoren:

Stabilisierungsgenauigkeit: Geben Sie eindeutig an, ob es ±1 % oder ±0,5 % beträgt, da sich dies direkt auf den Genauigkeitsgrad (z. B. 0,2-Klasse) der internen Abtastschaltung (z. B. 16-Bit-ADC-Chip oder höherpräzise) und des Spannungstransformators (PT) auswirkt.
Ansprechzeit: Geben Sie eindeutig an, ob es sich um die volle Reaktionszeit (von der Spannungsschwankung bis zur Wiederherstellung innerhalb des Genauigkeitsbereichs) oder um die Sprungantwortzeit handelt. Für Szenarien wie Pressenmaschinen und Punktschweißmaschinen muss die Anforderung für die Kompensationsgeschwindigkeit des momentanen Spannungsabfalls bestätigt werden, die bestimmt, ob eine kontaktlose (Thyristor-)Schaltung oder eine Hochgeschwindigkeits-Servomotorlösung eingesetzt werden soll.

Erste Festlegung wichtiger Materialien und Prozesse:

Basierend auf EffizienzanforderungenntsGeben Sie die Obergrenze der Siliziumstahlblechsorte klar an, zum Beispiel: „Es muss Nippon Steel 27ZH100 oder ein inländischer Typ 30QG120 oder höher aus orientiertem Siliziumstahlblech verwendet werden.“
Basierend auf den Anforderungen an Überlastkapazität und LebensdauerGeben Sie eindeutig die Art der Spannungsregelungskomponente an: „In Szenarien, die häufige Anpassungen erfordern und wartungsfrei sind, spezifizieren Sie die Verwendung eines bidirektionalen Thyristormoduls (Thyristor) von Infineon oder einer gleichwertigen Marke; in Szenarien mit hoher Stoßbelastung spezifizieren Sie die Verwendung von Silbergraphit-Verbundkohlebürsten und speziellen verschleißfesten Wicklungen mit Servomotorlösung.“
Basierend auf der UmgebungGeben Sie den Schutz- und Korrosionsschutzprozess klar an: „Für Küstenumgebungen im Freien wird für den Kofferaufbau Edelstahl 304 verwendet, oder für den Kofferaufbau aus Kohlenstoffstahl das schwere Korrosionsschutzbeschichtungssystem „Epoxid-Zink-Grundierung + Epoxid-Eisenoxid-Zwischenfarbe + Polyurethan-Decklack“ mit einer Trockenfilm-Gesamtdicke von ≥ 250 μm.“

2. Schemaentwurf

Elektromagnetisches und strukturelles Vertiefungsdesign:

Elektromagnetisches Berechnungsdokument: Bereitstellung detaillierter Berechnungen, einschließlich des magnetischen Flussdichtewerts des Eisenkerns (z. B. ≤ 1,65 T), des elektrischen Flussdichtewerts, der Berechnung der Kurzschlussimpedanz, der Verlustverteilung (Leerlaufverlust, Lastverlust, zusätzlicher Verlust) usw.

Wichtige Designergebnisse:

Konstruktionszeichnung eines Kompensationstransformators: Geben Sie klar die Kapazität, das Spannungsverhältnis, die Wicklungsform (z. B. Folienwicklung oder Drahtwicklung) und den Isolationsgrad (z. B. H-Klasse 180 °C) an.
Berechnung der Auswahl des Spannungsreglers/Leistungsmoduls: Wenn Sie einen kontaktlosen Typ verwenden, geben Sie die Berechnung der Spannungs-/Strom-Sicherheitsmarge (normalerweise Spannung ≥ 2,5-fach, Strom ≥ 2-fach) und die Berechnung der Wärmeableitung an.
Steuerlogikdiagramm: Geben Sie eindeutig die Hardwareschaltung für die unabhängige dreiphasige Abtastung, den Steueralgorithmus (z. B. Fuzzy-PID) und die Schutzlogik (z. B. die inverse Zeitkennlinie bei Überstrom) an.

3. Einkauf der Rohstoffe und Produktionsstart

Kernmaterialbeschaffung und Lagerkontrolle:

Siliziumstahlblech: Überprüfen Sie das Qualitätszertifikat und die Probe des Lieferanten auf Eisenverlustwert (P1,7/50) und magnetische Induktionsstärke (B800).
Elektromagnetischer Draht/Kupferfolie: Überprüfen Sie den Gleichstromwiderstand des Leiters, die Dicke der Isolierschicht und den Spannungsfestigkeitswert.
Leistungshalbleitermodul: Überprüfen Sie den Originalwerksbericht und führen Sie statische Parametertests durch (z. B. Auslösespannung, Strom).
Isoliermaterial: Überprüfen Sie die Zertifizierung des Hitzebeständigkeitsgrads und die Gleichmäßigkeit der Dicke.

Schlüsselprozesse und spezielle Prozesssteuerung:

Stapelung von Eisenkernen: Verwenden Sie abgestufte Stapelwerkzeuge, kontrollieren Sie den Stapelkoeffizienten (> 0,96) und messen Sie nach Abschluss den Leerlaufstrom und den Anfangsverlustwert.
Wicklungswicklung und Isolationsbehandlung: Verwenden Sie eine Wickelmaschine mit konstanter Spannung und führen Sie nach Abschluss einen Impulsspannungstest zwischen den Wicklungen (z. B. 3,5 kV, 0,1 s) durch. Zeichnen Sie für den Imprägniervorgang den gesamten Temperatur-Druck-Kurvenprozess „Vorwärmen-Vakuum-Eintauchen-Härten“ auf.
Kontaktlose Stromversorgungseinheit: Tragen Sie die angegebene Art von wärmeleitendem Silikonfett auf den Kühlkörper auf, verwenden Sie einen Drehmomentschlüssel mit festem Drehmoment, um die Installationsschrauben festzuziehen, und stellen Sie einen gleichmäßigen thermischen Kontaktwiderstand sicher.
