Trockentransformator: Warum ist er in der modernen Energieverteilung unverzichtbar?

Elektrizität ist das Lebenselixier der modernen Gesellschaft. Fabriken müssen funktionieren, Krankenhäuser müssen Operationen durchführen und Rechenzentren müssen Daten aktualisieren. All dies setzt eine stabile Stromversorgung voraus.

Trockentransformatorenunterscheiden sich von den üblichen Öltransformatoren, die wir kennen. Bei Öltransformatoren ist das Innere mit Öl gefüllt, um für Isolierung und Kühlung zu sorgen. Bei Trockentransformatoren wird kein Öl verwendet. Stattdessen werden die Spulen vollständig mit Epoxidharz ausgegossen oder durch Vakuumdruckimprägnierung behandelt, was einer dichten „Panzerung“ der Spulen gleichkommt.

Was ist ein Trockentransformator?

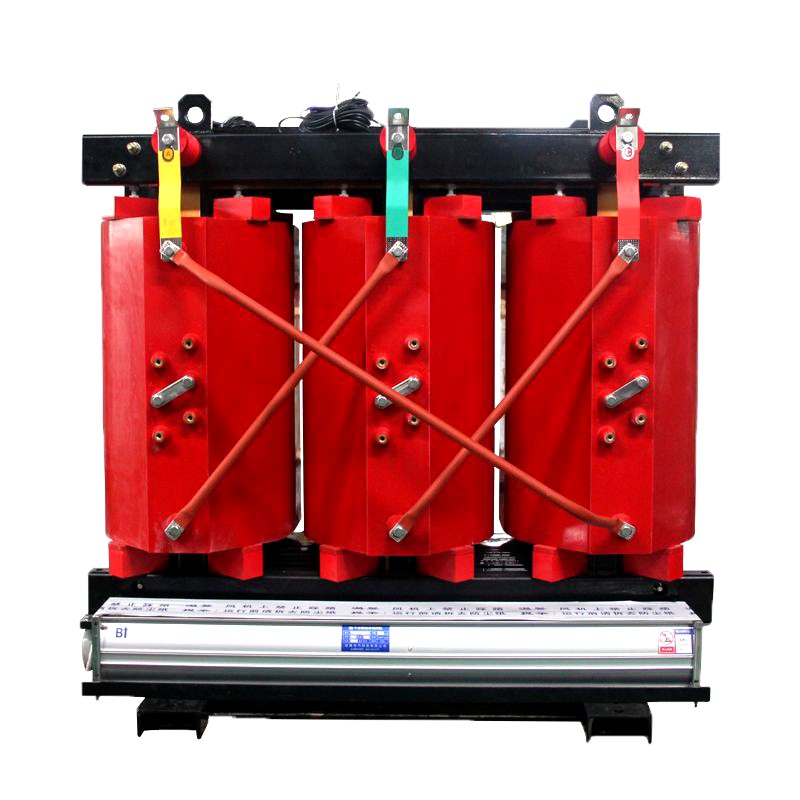

Vereinfacht ausgedrückt ist ein Trockentransformator ein Transformatortyp, der kein Öl zur Isolierung oder Kühlung verwendet. Seine Spulen bestehen aus reinen Kupferdrähten oder Kupferfolien. Nach dem Wickeln werden sie entweder in einem Vakuumtank mit Epoxidharz vergossen oder mit einer Vakuum-Druckimprägnierung behandelt, um sicherzustellen, dass der Isolierlack jeden Spalt gründlich durchdringt und schließlich zu einer vollständig dichten Einheit erstarrt. Dadurch entstehen Wicklungen, die feuchtigkeitsbeständig, schwer entflammbar und äußerst robust sind.

Wo werden Trockentransformatoren hauptsächlich eingesetzt?

Hochhäuser, U-Bahn-Stationen, Krankenhäuser, Rechenzentren und große Einkaufszentren – überall dort, wo ein großer Personenstrom, strenge Brandschutzanforderungen oder wertvolle Geräte herrschen – kommen in der Regel nicht ohne Trockentransformatoren aus.

Die Funktionen von Trockentransformatoren sind vielfältig, wie zum Beispiel:

1. Hohe Sicherheitsleistung

Im Gegensatz zuÖltransformatorenTrockentransformatoren enthalten im Inneren kein brennbares Mineralöl. Dadurch werden die Risiken von Bränden, Explosionen und Verschmutzungen durch Öllecks grundsätzlich ausgeschlossen. Ihre Wicklungen sind mit flammhemmendem Epoxidharz vergossen und verfügen über selbstverlöschende Eigenschaften. Auch bei extremen Störungen kommt es nicht zu Bränden. Dadurch können Trockentransformatoren sicher im Lastzentrum, direkt im Verteilerraum, in Etagenschächten oder in dicht besiedelten Gebieten installiert werden, ohne dass aufwändige Brandschutzeinrichtungen erforderlich sind.

2. Kostenersparnis

Ob ein Trockentransformator Strom spart oder nicht, hängt tatsächlich von zwei Aspekten ab: dem Kern und der Spule.

Für den Kern verwenden wir hochwertige kaltgewalzte orientierte Siliziumstahlbleche, beispielsweise der Sorte 30ZH120. Bei der Stapelung verwenden wir das Verfahren der vollständigen Stoßverbindung, mit dem alleinigen Ziel, den Stromverbrauch des Kerns selbst zu minimieren.

Bei der Spule haben wir stets darauf geachtet, hochreines, sauerstofffreies Kupfer zu verwenden. Die Leitfähigkeit kann über 99,95 % betragen und das Kupfer hat einen geringen Widerstand, was zu einer geringeren Wärmeentwicklung und folglich zu weniger Stromverschwendung beim Tragen einer Last führt. Kupfer hat einen geringen Widerstand und erzeugt weniger Wärme, wodurch beim Tragen einer Last weniger Strom verschwendet wird.

Nehmen Sie als Beispiel den SCB11 mit der Energieeffizienzklasse I. Der Leerlaufverlust ist etwa 30 % geringer als bei älteren Modellen. Dies mag wie eine kleine Zahl erscheinen, aber Transformatoren sind Geräte, die im Dauerbetrieb arbeiten. Im Laufe eines Jahres kann der eingesparte Strom zwischen Zehntausenden und Hunderttausenden Yuan liegen, was ausreicht, um eine weitere kleine Maschine zu kaufen.

3. Hervorragende elektrische Isolierung und Kurzschlussfestigkeit

Wovor haben Transformatoren am meisten Angst? Kurzschlüsse. Wenn im System ein Fehler auftritt und ein großer Strom einströmt und die Wicklungen dem nicht standhalten, ist die gesamte Maschine ruiniert.

Wie löst ein Trockentransformator dieses Problem? Der Schlüssel liegt im Verfahren der „Vakuum-Druckimprägnierung“. Nachdem die Wicklungen gewickelt sind, werden sie in einen Vakuumtank gelegt, die Luft entfernt und der Isolierlack in jeden Spalt der Wicklungen gedrückt und dann verfestigt. Die so entstehenden Wicklungen bilden eine völlig dichte und blasenfreie Einheit, ähnlich einem massiven Block. Auf diese Weise bleiben die Wicklungen unabhängig von der Stärke der elektrischen Kraft während eines Kurzschlusses bewegungslos, ohne Verformung oder Verschiebung. Das ist es, was wirklich „resistent“ ist.

4. Starke Anpassungsfähigkeit an die Umwelt und wartungsfreier Betrieb

Da kein Isolieröl vorhanden ist, müssen sich Trockentransformatoren keine Sorgen über einen Ölstandsabfall, eine Verschlechterung der Ölqualität oder Öllecks machen. Ihre vollständig geschlossene Epoxidharz-Isolierschicht kann Feuchtigkeit, Salznebel, Staub und chemischer Verschmutzung wirksam widerstehen und sorgt auch in rauen Umgebungen für eine hervorragende Isolierleistung. Unter normalen Betriebsbedingungen benötigen Trockentransformatoren lediglich eine regelmäßige Staubreinigung der Oberfläche und erfordern keine komplexe Ölwartung, was die Wartungskosten und den Arbeitsaufwand erheblich reduziert.

Warum ist der Trockentransformator eine unumgängliche Wahl für die moderne Energieverteilung?

1. Einhaltung strenger Brandschutzvorschriften

Mit der Beschleunigung der Urbanisierung werden die Brandschutzanforderungen für elektrische Geräte in dicht besiedelten Orten wie Hochhäusern, U-Bahnen und Krankenhäusern immer strenger. Nationale Brandschutzbestimmungen schreiben vor, dass es sich bei den in der Hauptstruktur von Gebäuden installierten Transformatoren um trockene oder gasisolierte Transformatoren handeln muss. Die ölfreien, flammhemmenden und selbstverlöschenden Eigenschaften von Trockentransformatoren machen sie zur einzigen konformen Wahl.

2. Ausrichtung auf grüne Umweltschutzkonzepte

Bei Trockentransformatoren besteht kein Risiko einer Ölleckage und sie belasten weder Boden noch Grundwasser. Ihre hohe Effizienz und ihre energiesparenden Eigenschaften tragen auch direkt zu den CO2-Reduktionszielen bei. Laut Statistik kann der Austausch alter Produkte durch hocheffiziente Trockentransformatoren die Kohlendioxidemissionen jährlich um mehrere zehn Tonnen pro Einheit reduzieren.

3. Sicherstellung der Kontinuität der Stromversorgung für kritische Lasten

An Orten wie Rechenzentren, Operationssälen von Krankenhäusern und Halbleiterproduktionslinien kann die Stromversorgung nicht unterbrochen werden. Selbst ein kurzes Flackern kann zu Serverabstürzen, Fehlfunktionen von chirurgischen Geräten oder zum Totalverlust einer ganzen Wafer-Charge führen. Jedes dieser Szenarien kann zu erheblichen Verlusten führen. Trockentransformatoren sind aufgrund ihrer hohen Zuverlässigkeit, geringen Ausfallrate und Wartungsfreiheit die bevorzugten Stromversorgungsgeräte für diese kritischen Lasten.

Tägliche Wartung und Zustandsüberwachung von Trockentransformatoren

ObwohlTrockentransformatorenDa sie als „wartungsfrei“ gelten, bleiben regelmäßige Zustandsprüfungen ein wichtiges Mittel, um ihre Lebensdauer zu verlängern und plötzliche Ausfälle zu verhindern.

1. Isolationswiderstandsprüfung

Verwenden Sie ein 2500-V- oder 5000-V-Megaohmmeter, um regelmäßig die Isolationswiderstandswerte der Wicklungen gegenüber Erde und von Hochspannung zu Niederspannung zu messen. Normale Werte sollten nicht weniger als 100 MΩ betragen (abhängig vom Spannungsniveau). Wenn festgestellt wird, dass der Isolationswiderstand kontinuierlich abnimmt, kann dies darauf hindeuten, dass die Wicklungen feucht sind oder die Isolierung altert. Eine Trocknungsbehandlung oder eine weitere Diagnose sollte durchgeführt werden.

2. Aussehens- und Sauberkeitsprüfung

Öffnen Sie alle sechs Monate oder einmal im Jahr bei einem Stromausfall das Schutzgehäuse des Trockentransformators und blasen Sie mit trockener Druckluft den angesammelten Staub im Eisenkern, in den Spulen, in den Isolatoren und in den Luftkanälen weg. Überprüfen Sie außerdem, ob die Schrauben locker sind, ob Risse oder Ausflussspuren auf der Isolieroberfläche vorhanden sind und ob der Kühlventilator reibungslos funktioniert. Diese Aufgaben sind nicht kompliziert, aber ob man sie erledigt oder nicht, macht einen großen Unterschied.

3. Teilentladungsprüfung (optional)

Wenn der Trockentransformator schon länger im Einsatz ist oder es sich um einen kritischen Stromversorgungspunkt handelt, ist es ratsam, eine professionelle Einrichtung mit der Durchführung einer Teilentladungsprüfung zu beauftragen. Teilentladung ist ein frühes Anzeichen für die Alterung der Isolierung. Durch frühzeitige Erkennung und rechtzeitige Handhabung können plötzliche Ausfälle und Schäden an der Ausrüstung verhindert und größere Probleme vermieden werden.

Um den langfristigen Einsatz von Trockentransformatoren zu gewährleisten, kommt es auf die regelmäßige Wartung an?

1. Wahl der falschen Schutzklasse

Wählen Sie je nach Installationsumgebung die passende Schutzklasse (IP-Code). Für gewöhnliche Verteilerräume im Innenbereich ist IP20 ausreichend; Wenn der Standort jedoch staubig ist oder sich in einer rauen Umgebung befindet, sollten Gehäuse mit Schutzart IP23 oder höher gewählt werden. Darüber hinaus ist es erforderlich, bei Trockentransformatoren Staubfilter und Luftentfeuchter zu installieren, um das Eindringen von Staub und Feuchtigkeit zu verhindern, was die Lebensdauer des Transformators erheblich verkürzen kann.

2. Belüftung und Wärmeableitung müssen unter Kontrolle gehalten werden

Die Kühlung von Trockentransformatoren beruht ausschließlich auf der Luftzirkulation. Bei der Installation sollten rund um den Transformator ausreichend Freiräume gelassen werden, in der Regel nicht weniger als einen halben Meter. Die Lüftungsöffnungen dürfen nicht durch Gegenstände blockiert werden. Wenn die Kapazität des Trockentransformators groß ist oder er auf engstem Raum installiert wird, muss ein temperaturgesteuertes Zwangsluftkühlsystem eingebaut werden. Die Start- und Stopptemperaturen des Lüfters sollten entsprechend der tatsächlichen Belastung des Trockentransformators eingestellt werden. Lassen Sie den Trockentransformator nicht laufen, wenn er nicht laufen soll, oder mit der falschen Drehzahl laufen.

3. Erstellung von Gerätegesundheitsakten

Erstellen Sie für jeden Trockentransformator ein unabhängiges Betriebs- und Wartungsprotokoll, in dem das Inbetriebnahmedatum, Inspektionsdaten früherer Inspektionen, Isolationswiderstandswerte, Temperaturaufzeichnungen und ungewöhnliche Ereignisse aufgezeichnet werden. Diese Daten sind wichtige Grundlagen für die Zustandsbewertung und die vorausschauende Wartung.

Abschluss

Trockentransformatoren sind mit ihren herausragenden Vorteilen wie Sicherheit und Feuerfestigkeit, hoher Energieeffizienz, Umweltfreundlichkeit und einfacher Wartung zu unverzichtbaren Kerngeräten moderner Energieverteilungssysteme geworden. Sie sind nicht nur „Wandler“ für die Stromübertragung, sondern auch „Beschützer“, die die elektrische Sicherheit gewährleisten und die Energieeffizienz steigern.
