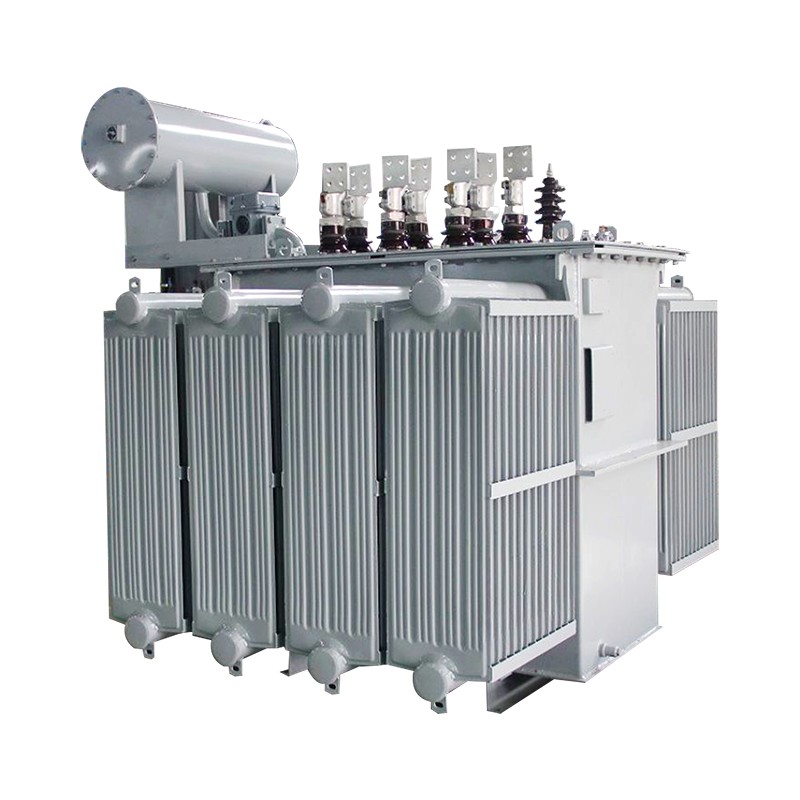

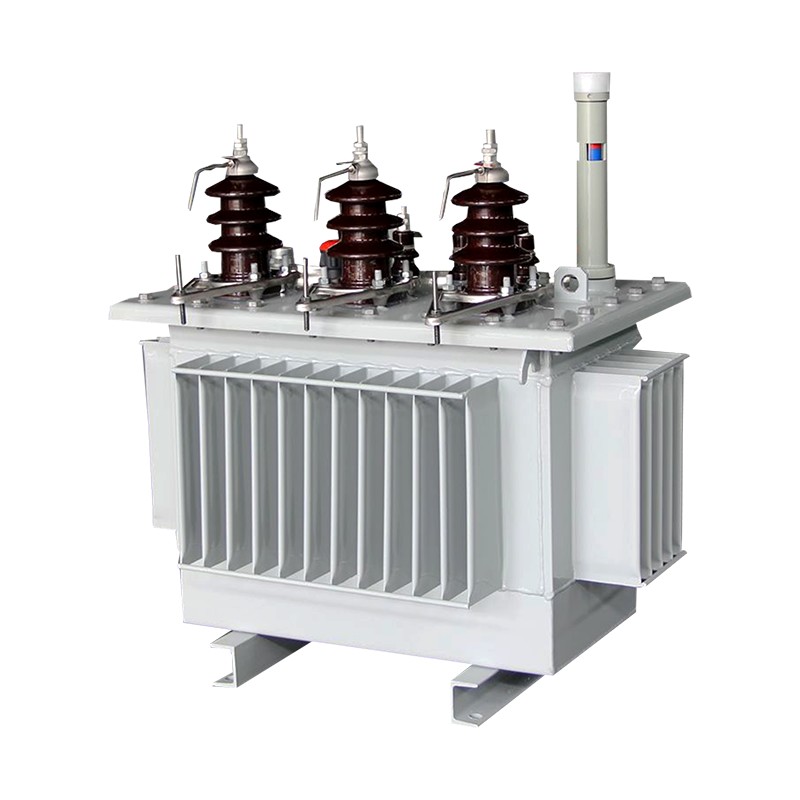

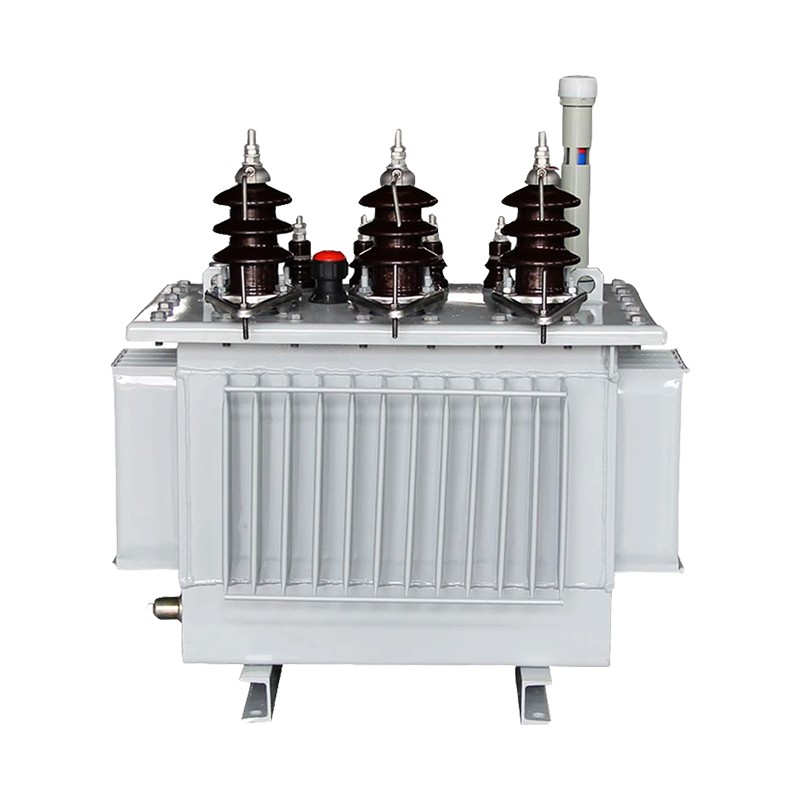

S13-Verteilungstransformator

Der Verteilungstransformator S13 hat auf der Grundlage der traditionellen Struktur und ausgereiften Technologie viele Verbesserungen vorgenommen. So wurde beispielsweise die effektive Abstützung an den Spulenenden verbessert, wodurch die Widerstandsfähigkeit gegen Kurzschlussströme verbessert wird.

Das Produkt hat die Spiralspule durch eine Spule mit längs verlaufenden Ölkanälen ersetzt, was die Wärmeableitung im Transformator verbessert. Gleichzeitig wurden an der Außenseite neue Hebe- und Positionierungsstrukturen für den Transformatorkörper übernommen, die eine höhere Zuverlässigkeit beim Transport und Betrieb über große Entfernungen gewährleisten.

Unternehmensprofil

Hochwertige Materialien

Um einen äußerst zuverlässigen S13-Verteilungstransformator zu entwickeln, kontrolliert die Yibaling Factory die Materialien von Anfang an streng:

Zunächst wird für die Wickelleiter sauerstofffreier Kupferdraht mit extrem niedrigem Widerstand verwendet, der dann präzisen Zieh- und Polierprozessen unterzogen wird, um eine glatte Oberfläche ohne Grate zu gewährleisten. Dadurch werden Wirbelstromverluste und Skin-Effekt physikalisch reduziert, wodurch die Lastverluste deutlich gesenkt werden.

Der Kern besteht aus hochwertigen kaltgewalzten orientierten Siliziumstahlblechen mit hoher magnetischer Permeabilität und geringem Verlust. Durch ein optimiertes Magnetkreisdesign werden die Leerlaufverluste auf ein branchenführendes Niveau reduziert. Im Dichtungsprozess wählen wir spezielle Gummimaterialien aus, die öl-, hochtemperatur- und alterungsbeständig sind und die Elastizität und Zähigkeit der Dichtungskomponenten im Langzeitbetrieb gewährleisten und das Risiko von Leckagen beseitigen.

Bei in Öl getauchten Modellen injizieren wir Transformatorenöl, das einer mehrstufigen Vakuumölfiltration und einer präzisen Filtrationsbehandlung unterzogen wurde. Sein Feuchtigkeitsgehalt, Gasgehalt und die Partikelgröße der Verunreinigungen liegen weit über den nationalen Standards und gewährleisten Isolationsstärke und Wärmeableitungseffizienz.

Während des gesamten Prozesses unterliegen alle Kernrohstoffe einer strengen Überprüfung und einem Rückverfolgbarkeitsmanagement in der gesamten Kette von der Lieferantenqualifikation über die Eingangskontrolle bis hin zum Produktionsprozess gemäß den chinesischen nationalen Standards und dem ISO9000-Qualitätsmanagementsystem. Dadurch wird sichergestellt, dass jeder S13-Verteilungstransformator auf einer soliden und konsistenten Materialbasis aufgebaut ist.

Arbeitszustand

Die Standardbetriebsumgebung für den S13-Verteilungstransformator muss den Designgrenzen für seine ölgetauchten Außengeräte entsprechen.

1. Geografischer Standort

Das Standarddesign gilt für Gebiete mit einer Höhe von 1000 Metern oder weniger.

Wenn die Höhe diesen Grenzwert überschreitet, müssen die Kapazität und die Isolierung entsprechend den Leistungsminderungsanforderungen reduziert werden.

2. Klimatische Bedingungen

Es sollte Folgendes erfüllen:

Maximale Betriebstemperatur: überschreitet nicht +40℃

Durchschnittstemperatur des heißesten Monats: überschreitet nicht +30℃

Mindesttemperatur: nicht niedriger als -25℃ (für den Außenbereich)

Relative Luftfeuchtigkeit: überschreitet nicht 95 % bei 25 °C, um übermäßige Kondensation zu vermeiden.

3. Installationsort

Bei der Installation sollte es sich um einen gut belüfteten Außenbereich ohne starke Hindernisse handeln, der eine natürliche Kühlung gewährleistet. Das Fundament muss solide und flach sein und eine mäßige Neigung zur Seite des Ölreservoirs aufweisen.

Der S13-Verteilungstransformator ist für Umgebungen mit normalem Verschmutzungsgrad geeignet. In Küstengebieten, Industriegebieten usw., wo Salznebel, korrosive Gase oder starke Verschmutzung vorhanden sind, müssen zusätzliche Erklärungen bereitgestellt werden, um die äußere Isolierung und das Korrosionsschutzdesign zu verbessern.

Es ist strengstens verboten, es in brennbaren und explosiven Umgebungen zu verwenden, und es sollte vermieden werden, es langfristig extremen Vibrationsbedingungen auszusetzen.

Wie wählt man einen S13-Verteilungstransformator aus?

1. Beim Kauf des S13-Verteilungstransformators ist das Verständnis der Nennwerte immer der Schlüssel zur Überprüfung der Lasteigenschaften.

Zu den Lastmerkmalen gehören die Art der Last und Spannungsschwankungen. Hinsichtlich der Belastungsart kann es sich um intermittierende Belastung oder Dauerbelastung handeln.

2. Das Spannungsverhältnis hängt von den Lasteigenschaften und der Anwendung ab. Sie wird berechnet, indem das Verhältnis der Primärspannung zur Sekundärspannung oder der Hochspannung zur Niederspannung herangezogen wird.

Die Größe des S13-Verteilungstransformators hängt auch vom Spannungsverhältnis ab. Je größer das Spannungsverhältnis ist, desto größer wird das Volumen, da die Windungszahl der Primärwicklung zunimmt.

3. Bei der Auswahl des S13-Verteilungstransformators muss auf die Effizienz geachtet werden. Der effiziente S13-Transformator hilft, Leistungsverluste zu reduzieren, indem er die Spannung korrekt umwandelt.

Das hilft nicht nur Energie zu sparen, sondern auch Kosten zu sparen. Nur wenn die Qualität der verwendeten Teile und Komponenten optimal ist, kann die Anlage effizient arbeiten.
