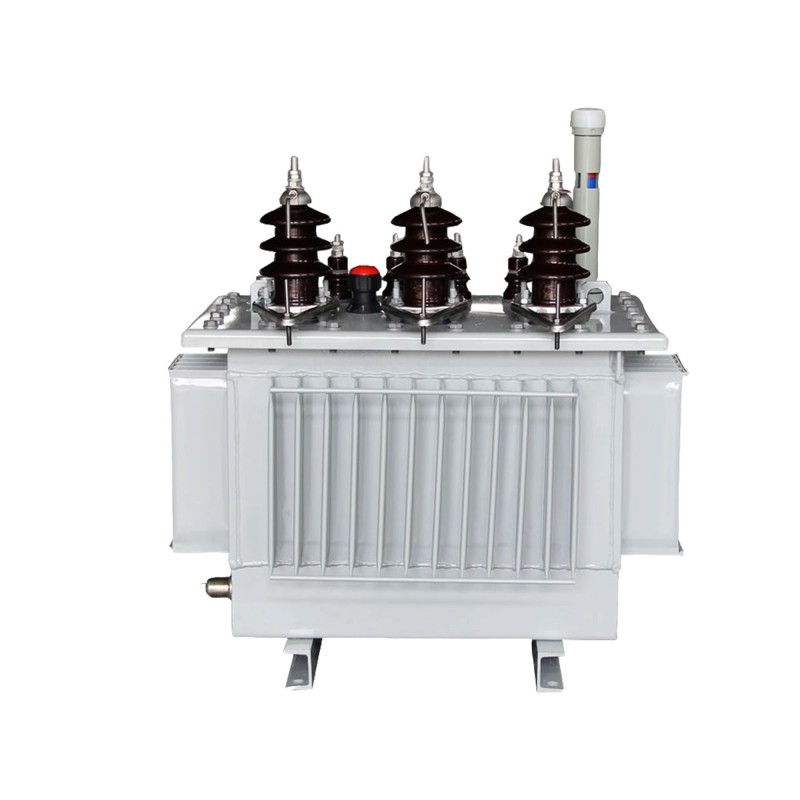

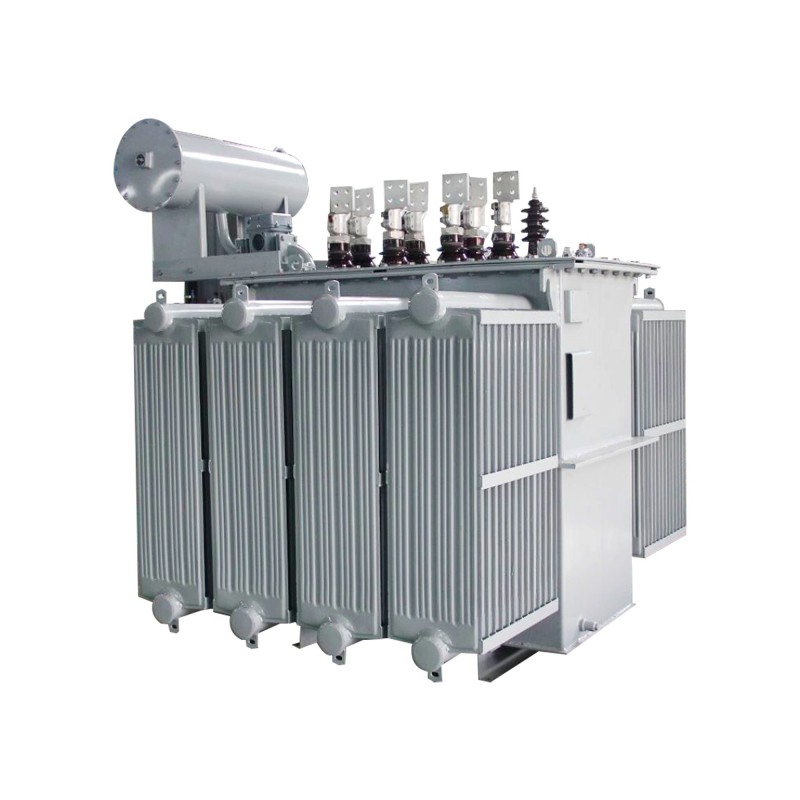

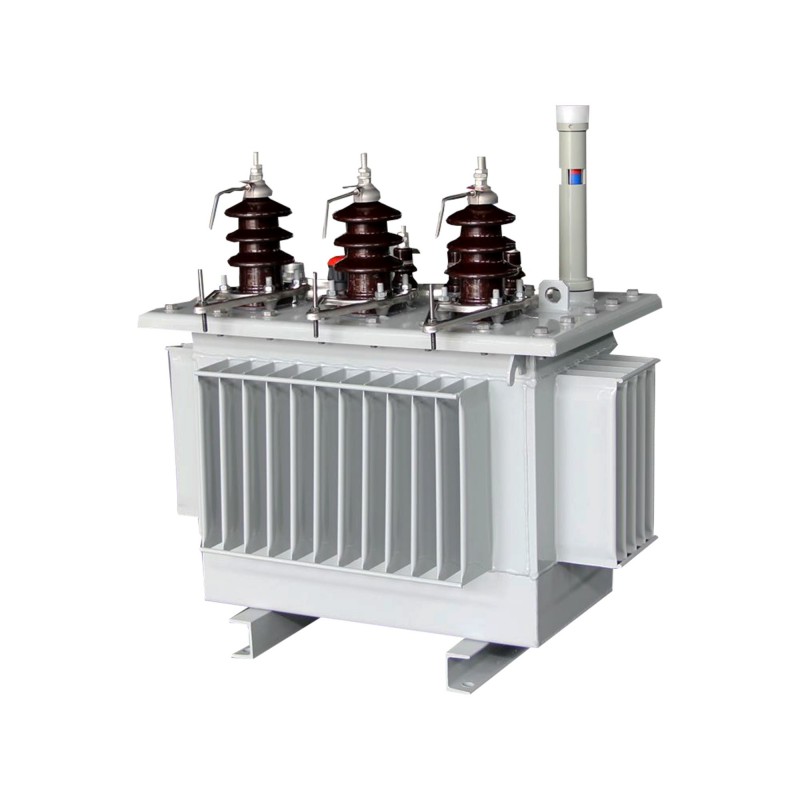

Ölgetauchter Verteilungstransformator S13

Der Öl-Stromverteilungstransformator S13 ist ein dreiphasiger Öl-Stromverteilungstransformator, der von der Yibaling Factory hergestellt wird.

Es handelt sich um ein dreiphasiges Energiegerät, das auf der Grundlage einer traditionellen, zuverlässigen Struktur wichtige Leistungsverbesserungen erzielt hat.

Die Kernvorteile spiegeln sich in zwei gezielten Verbesserungen wider:

Das Gehäuse des ölgefüllten Stromverteilungstransformators S13 verfügt über eine neue Isolationsstruktur und ein neues mechanisches Verstärkungsdesign.

Durch die Verbesserung des Wicklungskompressionssystems, die Verwendung hochfester Isolationspads und die Verwendung einer besseren Methode zur Befestigung der Anschlussdrähte wird beispielsweise die Stabilität des ölgefüllten Stromverteilungstransformators S13 bei plötzlichen Kurzschlussströmen erheblich verbessert, wodurch das Risiko von Fehlern verringert und die Widerstandsfähigkeit des Stromnetzbetriebs sichergestellt wird.

Der Kern des Eisenkerns des ölgefüllten Stromverteilungstransformators S13 besteht aus hochwertigen kaltgewalzten orientierten Siliziumstahlblechen mit hoher magnetischer Permeabilität und geringem Verlust (z. B. 30ZH120 oder ähnliche Materialien) und wird mithilfe eines abgestuften, vollständig abgeschrägten Verbindungsprozesses zusammengebaut.

Diese Kombination minimiert den magnetischen Widerstand und die Wirbelstromverluste im Eisenkern, was zu einer deutlichen Reduzierung der Leerlaufverluste (Po) und Lastverluste (Pk) des Transformators führt.

Unternehmensprofil

Arbeitszustand

1. Höhe

Die Standardausführung des S13-Ölverteilungstransformators ist für Gebiete mit einer Höhe von nicht mehr als 1000 Metern anwendbar. Wenn die Höhe des Installationsorts diesen Grenzwert überschreitet, verringert sich aufgrund der dünnen Luft die Wärmeableitungseffizienz und die äußere Isolationsfestigkeit wird verringert.

In diesem Fall muss die Kapazität gemäß den nationalen Nutzungsstandards reduziert und der Isolationsabstand möglicherweise korrigiert werden. Im Allgemeinen wird empfohlen, die empfohlene Dauerbelastbarkeit des Transformators pro 100 Meter Höhenunterschied um etwa 0,3 bis 0,5 % zu verringern.

2. Umgebungstemperatur

Die normalen Betriebsumgebungstemperaturbedingungen für den ölgefüllten Verteilungstransformator S13 sind wie folgt:

Maximale Temperatur: +40℃. Bei dieser Temperatur handelt es sich um die Temperatur in einer schattigen und gut belüfteten Umgebung, nicht um die Oberflächentemperatur des Geräts bei direkter Sonneneinstrahlung.

Durchschnittliche maximale monatliche Temperatur: nicht höher als +30℃.

Maximale jährliche Durchschnittstemperatur: nicht höher als +20℃.

Minimale Außentemperatur: nicht niedriger als -25℃. In der Umgebung mit den niedrigsten Temperaturen muss sichergestellt werden, dass das für den S13-Ölverteilungstransformator verwendete Isolieröl eine entsprechende Leistung bei niedrigen Temperaturen aufweist (z. B. einen Gefrierpunkt unter der Umgebungstemperatur), um den normalen Start und die Zirkulation sicherzustellen.

Kernvorteil

Im Vergleich zu ähnlichen Produkten auf dem Markt mit derselben Spezifikation liegt der Hauptvorteil des S13-Ölverteilungstransformators darin, dass er einen synergetischen Durchbruch in Bezug auf Energieeffizienz, Gesamtlebenszyklusökonomie und Betriebszuverlässigkeit erzielt.

1. Energieeffizienzniveau

Der S13-Transformator erreicht eine Reduzierung der Leerlaufverluste um 25–30 % und eine Reduzierung der Lastverluste um 10–15 % im Vergleich zum Ölbad-Verteilungstransformator S11 und erfüllt damit vollständig den nationalen Standard der ersten Energieeffizienzstufe.

Darüber hinaus arbeitet es leise, der Geräuschpegel liegt bei 45 Dezibel und es verfügt über eine stärkere Überlastfähigkeit und einen stoßfesten Schutz vor Kurzschlüssen.

Und der vollständig abgedichtete Öltank und das bessere Isoliersystem machen die Wartung bequem und verlängern die Lebensdauer.

2. Hohe Kostenleistung

Für die Kunden bedeutet das direkt eine Einsparung von Stromkosten. Am Beispiel eines häufig verwendeten 1000-kVA-Transformators kann der ölgefüllte Verteilungstransformator S13 etwa 12.000 kWh Strom pro Jahr einsparen.

3. Laufzeitleistung

Gleichzeitig ist das Design sehr praktisch:

Kompakte Struktur, hoher Schutzgrad (IP55), geeignet für einen stabilen Betrieb in Räumen mit begrenztem Platzangebot, in besonderen Umgebungen von Kraftwerken für neue Energiequellen oder in feuchten Küstengebieten.

Das Öl ist umweltfreundlich und sicher und verfügt über einen doppelten Druckschutz und einen Gasschutz.

FAQ

F: Was sind im Vergleich zu den älteren Modellen (z. B. den Öl-Verteilungstransformatoren S9 und S11) die wesentlichen Energieeffizienz- und wirtschaftlichen Vorteile des Öl-Verteilungstransformators S13?

Insbesondere ist sein Leerlaufverlust (P0) im Vergleich zum ölgefüllten Verteilungstransformator S11 im Durchschnitt um etwa 20–30 % reduziert, und sein Lastverlust (Pk) ist im Durchschnitt um etwa 15–20 % reduziert.

Aus wirtschaftlicher Sicht führt dies zu besseren Gesamtbetriebskosten (TCO). Obwohl die anfänglichen Anschaffungskosten etwas höher sind, können die deutlich reduzierten Energieverlustkosten über den gesamten Lebenszyklus des Transformators (typischerweise 20 Jahre oder mehr) oft innerhalb weniger Jahre amortisiert werden, was die langfristige Nutzung kostengünstiger macht.
