Herausforderungen beim „Sanftanlauf“ von Hochleistungsgeräten?

In Branchen wie dem Bergbau, der Baustoffindustrie, der Metallurgie und der Chemietechnik gibt es eine Art „schwer zu handhabende“ Ausrüstung:

Hochleistungsförderbänder, Hebezeuge, Brecher und große Ventilatoren.

Diese Geräte haben ein gemeinsames Problem: den extrem schwierigen Start.

Beim Motorstart steigt der Momentanstrom auf das 6- bis 8-fache des Nennwerts, wodurch die Netzspannung sinkt. Der Antriebsriemen knarrt unter Spannung und die Untersetzungsgetriebe sind einem enormen Stoßmoment ausgesetzt. Noch bevor das Gerät seinen Betrieb aufnimmt, erleidet es Schaden.

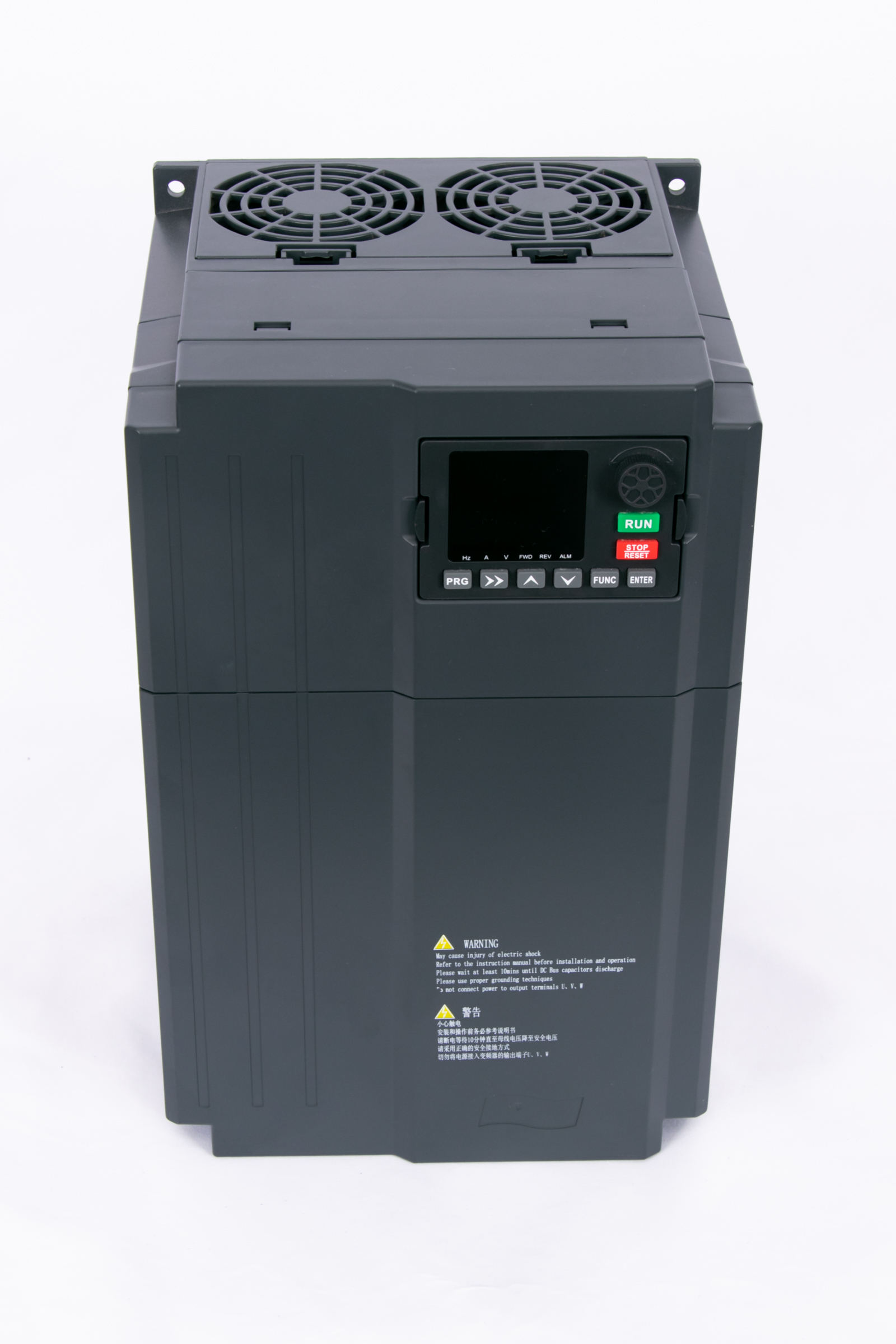

Hochbelastbare Vektor-Frequenzumrichterwurden speziell zur Lösung dieses Problems entwickelt.

Welche Probleme lösen sie?

Herkömmliche Frequenzumrichter können die Geschwindigkeit anpassen, sind jedoch für Hochleistungsanläufe nicht geeignet. Entweder reicht das Drehmoment nicht aus, um den Motor zu drehen, oder sie schalten aufgrund von Lastschwankungen während des Betriebs ab.

Kernfunktionen der Hochleistungs-Vektorfrequenzumrichter von Yibaling

Niederfrequentes hohes Drehmoment: Liefert über 150 % des Nenndrehmoments bei Drehzahlen von nur 0,5 Hz. Das Gerät startet mit voller Leistung, kein Abwürgen.

Starke Überlastfähigkeit

Bewältigt plötzliche Laständerungen, ohne einen Fehler auszulösen. Ein Brecher bleibt an einem Stein hängen? Ein Förderband startet mit voller Ladung bergauf? Es grunzt nur und macht weiter.

Sanfter Start/Stopp

Sie können die Rampenzeit von Null bis zu einer Stunde verlängern. Kein Ruck, kein Schock. Riemen reißen nicht, Getriebezähne splittern nicht.

Master-Slave-Synchronisierung

Wenn Sie zwei Motoren haben, die dieselbe Maschine antreiben – wie ein langes Förderband mit einem Kopfmotor und einem Heckmotor – sorgt dieses Ding dafür, dass die Lasten im Gleichgewicht bleiben. Innerhalb von 5 % Unterschied. Kein Motor mehr schwitzt, während der andere im Leerlauf läuft.

Kurzum: Alle Geräte, die schwer zu starten, schwer zu belasten oder stoßempfindlich sind, eignen sich ideal für den Einsatz.

Technische Stärke

Hochleistungs-Vektorfrequenzumrichter von Yibalingsind nicht nur „generische Konverter mit neuem Gehäuse“. Wichtige Spezifikationen:

Vektorsteuerungstechnologie: Echte Vektorsteuerung mit geschlossenem/offenem Regelkreis (keine einfache V/F-Steuerung), präzise Regelung des Motorflusses und des Drehmoments.

Niederfrequentes hohes Drehmoment: 150 % Nenndrehmoment bei 0,5 Hz für störungsfreien Hochleistungsanlauf.

Überlastfähigkeit: 150 % Nennstrom für 60 Sekunden, 200 % Nennstrom für 3 Sekunden (modellabhängig), um plötzliche Laständerungen zu bewältigen.

Master-Slave-Synchronisation: Glasfaser-/Hochgeschwindigkeits-Kommunikationsnetzwerk für den Leistungsausgleich mehrerer Konverter (Fehler ≤5 %).

Umfassender Schutz: Überspannung, Unterspannung, Überstrom, Kurzschluss, Phasenausfall, Übertemperatur, Motorblockierschutz usw.

Kommunikationsschnittstellen: Standard RS485 (Modbus); optional Profinet, EtherNet/IP für einfache zentrale Steuerungsintegration.

Premium-Komponenten: Reaktoren aus reinem Kupfer, hochwertige IGBT-Module und Dreifachbeschichtung, ausgelegt für langfristigen Hochleistungsbetrieb.

WarumHochleistungsgeräte erfordern Vektorwandler

Herkömmliche V/F-Steuerungswandler erleiden bei niedrigen Frequenzen einen übermäßigen Spannungsabfall, was zu einem unzureichenden Drehmoment führt. Bei Hochleistungsanwendungen verursachen sie eine Schwäche bei niedrigen Drehzahlen und ein Abwürgen des Anlaufvorgangs.

Die Vektorsteuerung ist anders: Sie teilt den Motorstrom in zwei Komponenten auf – Magnetisierungsstrom (erzeugt ein Magnetfeld, das „Skelett“) und Drehmomentstrom (erzeugt Drehmoment, den „Muskel“). Diese werden unabhängig voneinander reguliert, so dass auch bei niedrigen Geschwindigkeiten ausreichend „Muskelkraft“ erhalten bleibt.

Ein realer Fall

Eine Kohleaufbereitungsanlage betrieb einen mehr als 1 km langen Förderband mit erheblichem Höhenunterschied, der häufig einen Schwerlastanlauf bergauf erforderte. Der vorherige Konverter blieb häufig stehen oder löste bei Überlastung aus.

Nach der Umstellung auf den Hochleistungs-Vektorfrequenzumrichter von Yibaling:

Niederfrequente Drehmomentverstärkung – in den Einstellungen entsprechend der tatsächlichen Last eingestellt

Master-Slave-Synchronisierung – Kopf- und Heckmotor arbeiten zusammen und nicht gegeneinander

Was hat sich geändert?

Der Riemen springt jedes Mal an, auch bergauf mit voller Beladung. Kein Hinhalten mehr, kein „noch einmal versuchen“.

Die Riemenspannung ist um etwa 30 % gesunken. Weniger Zug bedeutet, dass die Umlenkrollen und Rollen länger halten.

Der Strom bleibt konstant. Beide Motoren teilen sich die Arbeit gleichmäßig – kein Motor geht mehr kaputt, während der andere im Leerlauf läuft.

Ein Betreiber hat es so ausgedrückt:

„Früher hielt ich jedes Mal, wenn ich den Startknopf drückte, den Atem an. Jetzt? Ich drücke einfach darauf. Die Maschine macht ihr Ding.“

Bei der Auswahl sollten Sie einige Dinge bedenken

Leistungsanpassung – Anpassung des Umrichters an den Motor. Wählen Sie für schwere Arbeiten eine Nummer größer. Du wirst es dir später danken.

Art der Last – handelt es sich um ein konstantes Drehmoment (Förderbänder, Hebezeuge) oder ein variables Drehmoment (Lüfter, Pumpen)? Sie brauchen ein anderes Denken.

Starthäufigkeit – wenn Sie den ganzen Tag starten und stoppen, lassen Sie etwas Spielraum.

Umgebung – heiß, staubig, nass? Wählen Sie die richtige Schutzart.

Regelpräzision – braucht man wirklich einen Regelkreis und einen Encoder? Manchmal ja. Manchmal sind es zusätzliche Kosten, die Sie nicht benötigen.
