Was ist ein DBW-Servospannungsstabilisator?

Eine Phase, ernsthafte Kraft

Die meisten Menschen stellen sich Spannungsregler als kleine Kästchen vor, die neben einem Computer oder Fernseher angeschlossen werden. Und ja, die gibt es. Aber es gibt noch eine ganz andere Art von Regler – die Art, die nicht auf einem Schreibtisch sitzt. Es befindet sich in einer Fabrik neben einer Produktionslinie und versorgt Geräte mit einem Stromverbrauch von mehreren zehn oder sogar Hunderten Kilowatt mit Strom.

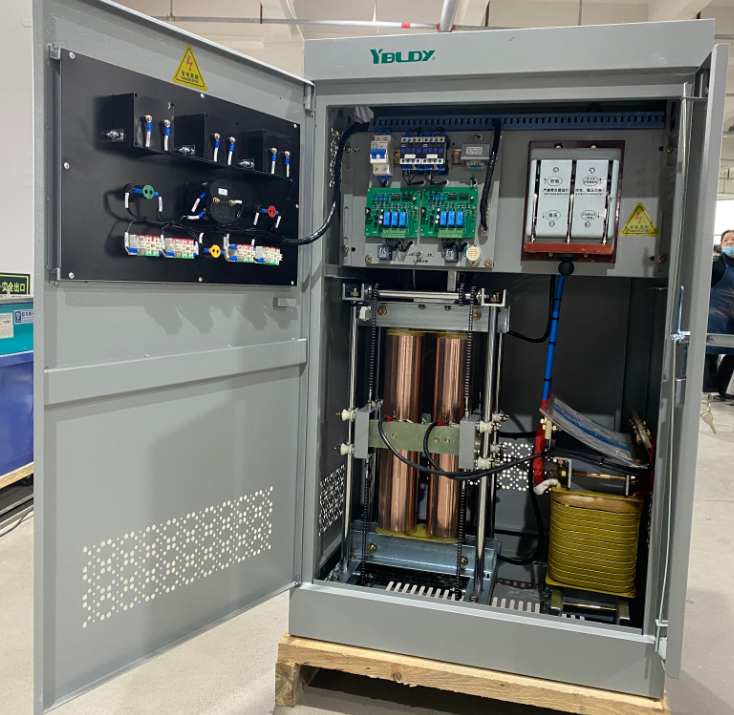

DBW-Servospannungsstabilisatorensind für große Belastungen gebaut.

Sie handhaben die schweren Dinge: CNC-Maschinen, medizinische Bildgebungssysteme, Großformatdrucker, Industrieöfen, Produktionslinien, zentrale Klimaanlagen und Aufzugsreihen. Wenn es viel Strom verbraucht und mit einphasigem Strom betrieben wird, muss es wahrscheinlich eines davon dahinter haben.

Warum „hohe Leistung“ wichtig ist

Normale einphasige Regler erreichen eine Höchstleistung von einigen Kilovoltampere (kVA). Vielleicht 5 kVA, vielleicht 10 kVA, wenn Sie es wagen.

Hochleistungsregler setzen dort an, wo diese aufhören. Die Geräte der DBW-Serie reichen beispielsweise von 10 kVA bis hin zu 180 kVA – und einige Designs reichen sogar bis zu 300 kVA. Das reicht aus, um die Beleuchtungs-, Klima- und Produktionsausrüstung einer ganzen Werkstatt mit einer einzigen stabilisierten Einspeisung zu betreiben.

Die Herausforderung bei großen Lasten besteht darin, dass sie nicht nur mehr Strom verbrauchen, sondern dass sie ihn auf eine Art und Weise verbrauchen, die normale Regler benachteiligt. Motoren starten. Kompressoren schalten sich ein. Schweißgeräte erzeugen Lichtbögen. Jedes dieser Ereignisse führt zu einem manchmal heftigen Spannungsabfall oder -anstieg. Ein kleiner Regler würde auslösen, überhitzen oder einfach nicht schnell genug reagieren.

Ein Hochleistungsregler soll diese Stöße absorbieren und die Leistung unabhängig von der Last konstant halten.

WieDBW-ServospannungsstabilisatorFunktioniert— Das Vergütungsprinzip

Die DBW-Serie, eine der gebräuchlichsten einphasigen Hochleistungskonstruktionen, verwendet eine sogenannte Kompensationsregelung.

Es ist eine clevere Anordnung. Im Inneren des Geräts gibt es zwei Schlüsselkomponenten:

Ein Kompensationstransformator – in Reihe mit der Hauptstromleitung geschaltet

Ein Kontaktspannungsregler – der die Kompensationsspannung anpasst

Eine Steuerschaltung überwacht ständig die Ausgangsspannung. Wenn es eine Abweichung erkennt – beispielsweise, dass die Eingangsspannung abfällt, weil ein großer Motor gerade gestartet ist – sendet es ein Signal an einen Servomotor. Der Motor bewegt eine Kohlebürste über die Wicklungen des Kontaktreglers. Dadurch ändert sich die Spannung, die in die Primärwicklung des Kompensationstransformators fließt. Der Kompensationstransformator addiert oder subtrahiert dann Spannung von der Hauptleitung und bringt den Ausgang genau dorthin zurück, wo er sein sollte.

All dies geschieht automatisch, kontinuierlich und schnell – typischerweise innerhalb von 1,5 Sekunden bei einer Änderung der Eingangsspannung um 10 %.

Das Schöne an diesem Design ist, dass es den Kraftfluss nicht unterbricht. Es lässt sich nicht ein- und ausschalten. Es lässt die Spannung einfach steigen und fallen und korrigiert sie dabei.

Was einen Guten auszeichnet

1. Die Wellenform wird dadurch nicht beeinträchtigt

Einige Regler verzerren die Wechselstromwellenform, wenn sie die Spannung korrigieren. Das hier nicht. Was herauskommt, ist identisch mit dem, was hineingegangen ist – nur stabiler. Für medizinische Bildgebungsgeräte, Laborinstrumente und Präzisionsmaschinen ist das nicht verhandelbar.

2. Es ist effizient

Bei Volllast liegt der Wirkungsgrad bei über 95 %. Bei 50 kVA und mehr ist es sogar noch besser – etwa 98 %. Das bedeutet weniger Wärme, weniger Stromverschwendung und geringere Betriebskosten über die gesamte Lebensdauer des Geräts.

3. Es bewältigt Überlastungen

Die DBW-Serie kann eine Minute lang 200 % des Nennstroms aufnehmen. Das ist die Art von Spielraum, die Sie benötigen, wenn ein Kompressor startet oder eine Produktionslinie auf Hochtouren läuft.

4. Es schützt sich selbst – und Ihre Ausrüstung

Der Standardschutz umfasst Überspannung, Unterspannung, Überstrom, Kurzschluss und Phasenausfall. Einige Modelle bieten außerdem eine manuelle/automatische Umschaltung, Bypass-Modi und einen automatischen Neustart nach einem Stromausfall. Wenn etwas schief geht, schaltet sich der Regler sicher ab, anstatt dass ein Fehler Ihre Ausrüstung erreicht.

5. Es läuft kontinuierlich

Dies sind keine Geräte für den intermittierenden Betrieb. Sie sind für den 24/7-Betrieb an 365 Tagen im Jahr und mit minimalem Wartungsaufwand ausgelegt.

Wo Sie findenDBW-Servospannungsregler

Die Liste der Anwendungen ist breit – und wächst.

Industrielle Fertigung – CNC-Maschinen, Bearbeitungszentren, Produktionslinien, Metallbearbeitungsgeräte

Medizinische Einrichtungen – CT-Scanner, MRT-Geräte, Röntgensysteme, Laboranalysegeräte

Gewerbegebäude – Aufzüge, zentrale Klimaanlage, Großformatdrucker, Beleuchtungssysteme

Telekommunikation – Basisstationen, Rechenzentren, Kommunikationsausrüstung

Forschung und Prüfung – Labore, Prüfstände, Kalibriergeräte

Landwirtschaft und Transport – Bewässerungssysteme, Eisenbahnsignalanlagen, Flughafenbodenunterstützung

Kurz gesagt: überall dort, wo der einphasige Strom sauber, stabil und in der Lage sein muss, starke Ströme zu verarbeiten.

Die richtige Größe auswählen

Die Auswahl eines Hochleistungsreglers ist nicht kompliziert, erfordert jedoch einige Überlegungen.

Schritt 1 – Addieren Sie Ihre Ladungen

Listen Sie alles auf, was verbunden werden soll. Motoren und Kompressoren verbrauchen beim Start mehr als im Betrieb – manchmal drei- bis fünfmal so viel. Bestimmen Sie die Größe nicht allein anhand des Betriebsstroms.

Schritt 2 – Legen Sie einen Sicherheitsspielraum fest

In der Industrie wird 20 bis 30 % zum Gesamtbetrag hinzugerechnet. Dies deckt zukünftige Erweiterungen und unerwartete Überlastungen ab.

Schritt 3 – Überprüfen Sie Ihr Raster

Standard-DBW-Geräte akzeptieren Eingangsspannungen von 176 V bis 264 V. Wenn Ihre Website regelmäßig außerhalb dieses Bereichs liegt, geben Sie eine breitere Eingabeversion an.

Schritt 4 – Berücksichtigen Sie die Umgebung

Diese Geräte sind für die Innenaufstellung bei Umgebungstemperaturen von 10 °C bis +40 °C und einer relativen Luftfeuchtigkeit unter 90 % konzipiert. Wenn Ihr Standort staubig, feucht oder schlecht belüftet ist, berücksichtigen Sie dies.

Letzte Gedanken

Ein DBW-Servospannungsstabilisator ist kein Luxus. Es verfügt weder über einen Touchscreen noch über eine mobile App. Es macht keine Schlagzeilen.

Aber es leistet etwas Wesentliches: Es hält große Lasten am Laufen, wenn das Netz dies nicht kann.

Für Fabriken, Krankenhäuser und Gewerbegebäude, die sich spannungsbedingte Ausfallzeiten nicht leisten können, ist der Regler keine Option, sondern eine Infrastruktur. Es sitzt zwischen dem unzuverlässigen Netz und den teuren Geräten und erledigt leise und kontinuierlich eine Aufgabe: sicherzustellen, dass die Spannung dort bleibt, wo sie sein sollte.

Große Ladungen brauchen großen Schutz. Dafür ist das da.
