OEM-Lieferant für Öltransformatoren

Als Hersteller und Lieferant verschiedener Arten von Transformatoren umfasst die Produktpalette von Yibaling auch Öltransformatoren. Mit unserer umfangreichen Erfahrung und unseren fortschrittlichen, umfassenden technischen Fähigkeiten sind wir in der Lage, individuelle Anforderungen zu erfüllen und OEM-Services aus einer Hand anzubieten.

Was ist ein Öltransformator?

Ein Öltransformator ist ein klassischer Leistungstransformator, bei dem Kern und Wicklungen vollständig in spezielles Isolieröl getaucht sind. Das Isolieröl ist die Kernkomponente und spielt mehrere entscheidende Rollen:
Erstens dient es als effizientes Isoliermedium, um interne Hochspannungsausfälle zu verhindern;
Zweitens fungiert es als Kühlmittel und leitet die während des Betriebs erzeugte Wärme effektiv durch Konvektion und externe Kühlgeräte (wie Kühler und Lüfter) ab, sodass der Transformator große Kapazitäten und hohe Spannungen bewältigen kann.
Gleichzeitig werden Lichtbögen unterdrückt und Metallbauteile vor Oxidation geschützt.

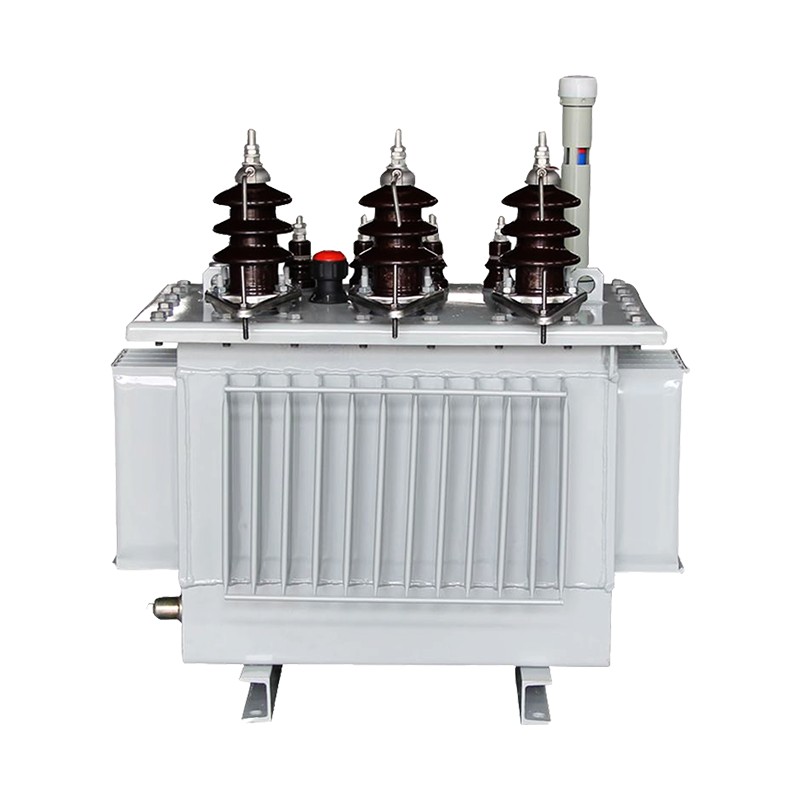

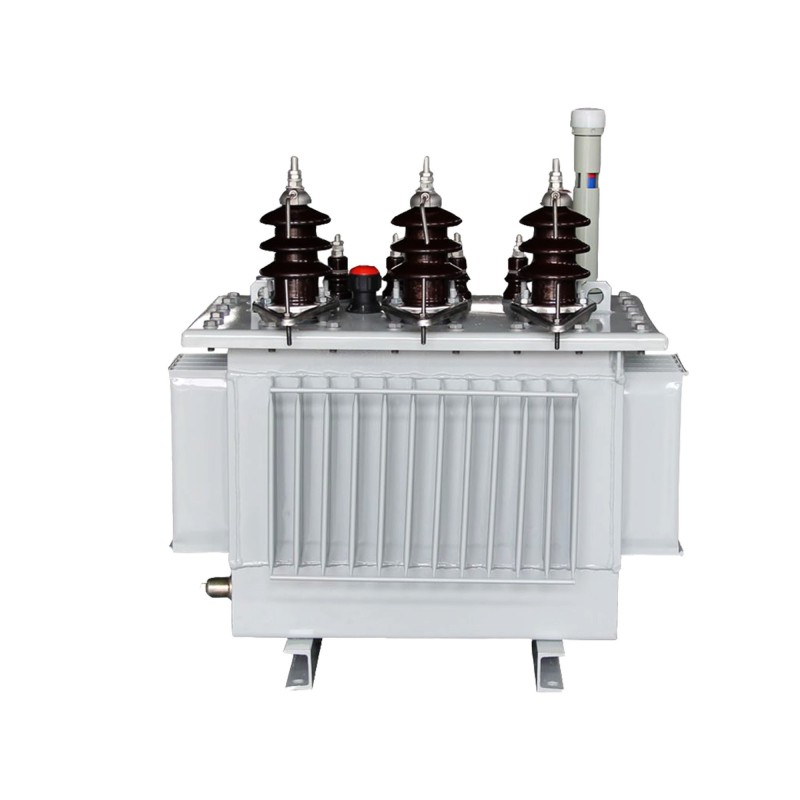

Produktstruktur

Die Hauptstruktur des Transformators ist eine „Kern-Wicklungs-Baugruppe“, die in einem Öltank versiegelt ist, der mit Isolieröl gefüllt ist. Oberhalb des Tanks befindet sich ein Ölreservoir zur Regulierung der durch Temperaturänderungen verursachten Ausdehnung und Schrumpfung des Ölvolumens.
Zur Sicherheit sind außerdem ein Gasrelais und ein Überdruckventil eingebaut – Ersteres kann das durch interne Fehler entstehende Gas erkennen, Letzteres lässt den Druck automatisch ab, wenn der Druck zu hoch ist.

Anwendungsbereich des Produkts

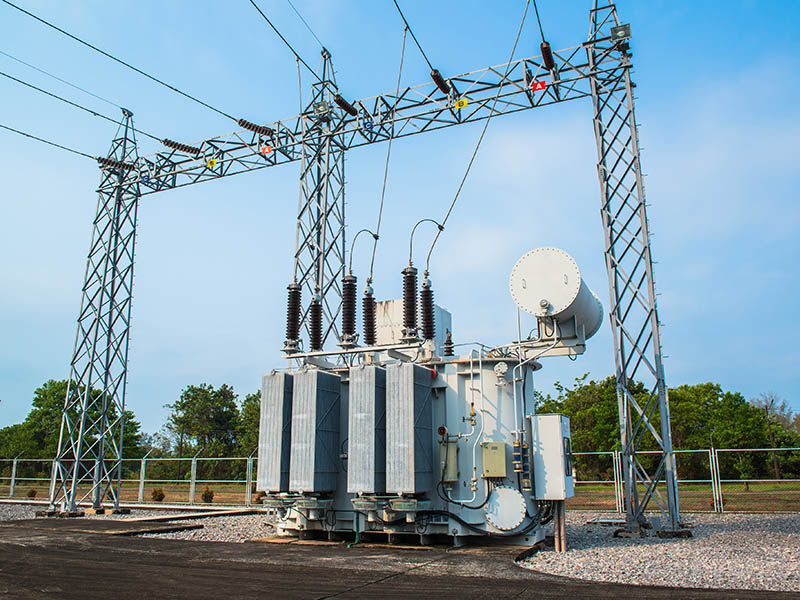

Diese Art von Öltransformatoren ist weit verbreitet. Es verfügt über eine große Kapazität, hohe Spannung, Überlastfestigkeit, ausgereifte Technologie und eine lange Lebensdauer. Es war schon immer die „Hauptkraft“ in Umspannwerken und Kraftwerken.
Daher wird es in der Regel im Außenbereich oder in Energieverteilungsanlagen mit Brandschutzmaßnahmen eingesetzt.

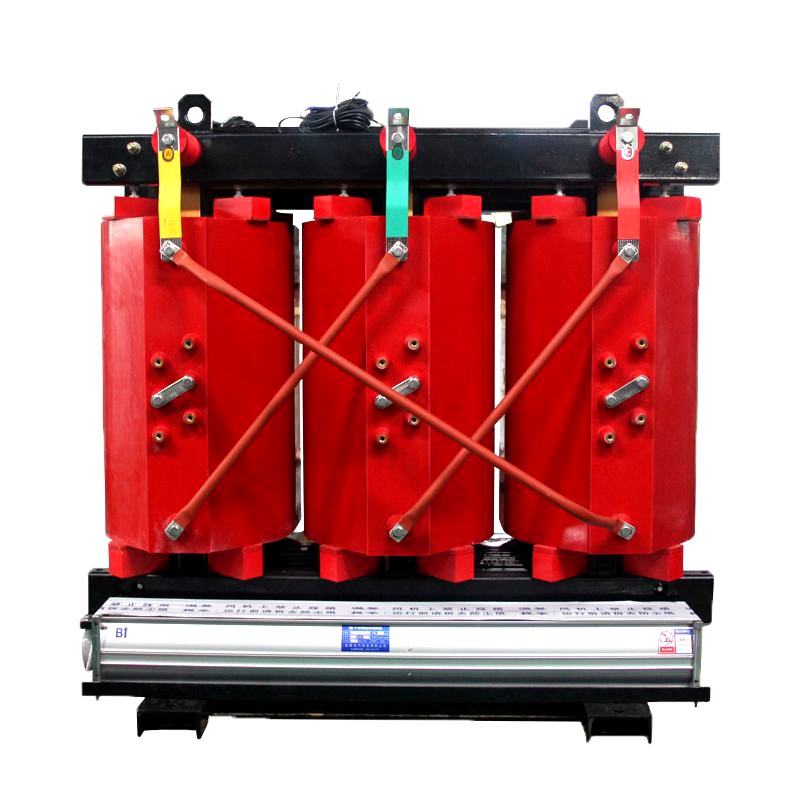

In Innenräumen oder an Orten mit hohen BrandschutzanforderungenTrockentransformatorenwerden häufiger verwendet – obwohl sie ein etwas geringeres Fassungsvermögen haben, benötigen sie kein Öl, sind wartungsfrei und feuerbeständiger.
Beide verfügen über ihre eigenen Funktionen und arbeiten zusammen, um den stabilen Betrieb des Stromnetzes sicherzustellen.

Wie funktioniert ein Öltransformator?

Das Funktionsprinzip eines Öltransformators ist das Zusammenspiel von elektromagnetischer Induktion und dem ölgekühlten Isolationssystem. Seine Kernfunktionen umfassen zwei Aspekte:

1. Elektromagnetische Umwandlung

Wechselstrom wird in die Primärwicklung eingespeist und erzeugt ein Magnetfeld im Eisenkern. Dieses Magnetfeld induziert Spannung in der Sekundärwicklung und gibt diese aus, während gleichzeitig eine Spannungsregulierung durch das Verhältnis der Wicklungswindungen erreicht wird.

2. Schlüsselgarantie des Ölsystems

Dies unterscheidet sich am meisten vonTrockentransformatoren:
● Isolierung: Die Isolierfähigkeit von Öl ist viel stärker als die von Luft, wodurch Hochspannungskomponenten effektiv isoliert und interne Lichtbögen verhindert werden.
● Wärmeableitung: Die während des Betriebs erzeugte Wärme wird zunächst auf das Öl übertragen, das sich erwärmt und aufsteigt, mit der Öltankwand oder den Wärmeableitungsrohren kollidiert, abkühlt und absinkt, wodurch eine natürliche Konvektion entsteht und kontinuierlich Wärme abgeführt wird. Große Transformatoren verwenden außerdem Ölpumpen, um die Zirkulation zu verbessern, was zu einer besseren Wärmeableitung führt.
● Schutz und Überwachung: Öl verzögert nicht nur die Materialalterung und hemmt die Lichtbogenausbreitung, sondern fungiert auch als „Diagnosemedium“. Bei abnormaler Erwärmung oder Entladung im Inneren lösen sich bestimmte Gase (z. B. Wasserstoff und Acetylen) im Öl.
Durch die regelmäßige Untersuchung von Ölproben können potenzielle Gefahren bereits im Vorfeld erkannt werden.
Daher verfügt der Öltransformator zusätzlich zum Kern der elektromagnetischen Umwandlung tatsächlich über ein integriertes System „Isolierung – Wärmeableitung – Überwachung“ auf Ölbasis. Aus diesem Grund kann es zu einem Schlüsselgerät im Stromnetz werden, das Hochspannungs- und Leistungsübertragungsaufgaben mit großer Kapazität übernimmt.

Vergleichen Sie mit Trockentransformator

Wie führt man eine OEM-Anpassung durch?

Definieren Sie Kundenanforderungen

Bestimmen Sie die garantierten Kernparameter des Transformators, einschließlich Kapazität, Spannung, Kurzschlussimpedanz (UK %), Leerlaufverlust (PO) und Lastverlust (PK).

Wählen Sie Rohstoffe und Prozessanforderungen aus

Kern: Verwenden Sie Siliziumstahlbleche einer bestimmten Güteklasse, z. B. Nippon Steel 27ZH100, oder gleichwertige kornorientierte Siliziumstahlbleche mit hoher Durchlässigkeit und geringem Verlust für den heimischen Markt 30QG120.
Wicklungen: Die Leiter bestehen aus sauerstofffreiem T2-Kupfer mit flachem Kupferdraht, der mit Isolierpapier umwickelt ist. Bei der Windungsisolierung wird 0,08 mm dickes Kabelpapier verwendet.
Isolieröl: Verwenden Sie naphthenisches Mineralisolieröl Nr. 25. Muss vor dem Versand einer Entgasungs- und Entwässerungsbehandlung mit einer Durchschlagsspannung von ≥50 kV unterzogen werden.

Definieren Sie Standards für die Abdichtung im Außenbereich

Tragen Sie eine Epoxid-Zink-Grundierung + Acryl-Polyurethan-Deckbeschichtung auf die Außenfläche des Tanks auf, um die Wasserdichtigkeit von in Öl getauchten Transformatoren im Freien zu verbessern.

Versandtransportdienst

Als Fabrik mit umfassender Exporterfahrung setzt Zhejiang Yibaling Power Equipment Co., Ltd. einzigartige Transport- und Verpackungsmethoden für den Produktversand ein.
Die Verpackung und der Transport von Öltransformatoren folgen strengen standardisierten Verfahren, wobei der Schwerpunkt auf dem Schutz des Hauptgehäuses, des Isolieröls und der Hilfskomponenten vor Beschädigungen bei gleichzeitiger Anpassung an verschiedene Transportszenarien liegt.
Die Verpackung ist in Hauptgehäuse und Zubehörteile unterteilt. Für den Binnentransport über kurze Distanzen wird der Hauptkörper zunächst in eine feuchtigkeitsbeständige Kunststofffolie über dem Öltank gewickelt und dann mit dickem gewebtem Stoff oder wasserdichtem Segeltuch gesichert. Alle kritischen Bereiche – Flanschschnittstellen, Durchführungsanschlüsse usw. – sind einzeln mit Kunststoffschutzkappen und Gummidichtungen versehen.
Be- und Entladevorgänge während des Transports müssen mit Kränen oder Gabelstaplern durchgeführt werden, wobei die markierten Hebepunkte und Gabelschlitze strikt einzuhalten sind. Halten Sie den Transformator horizontal mit einem Neigungswinkel von nicht mehr als 15°. Das Einhängen gefährdeter Teile ist strengstens untersagt.

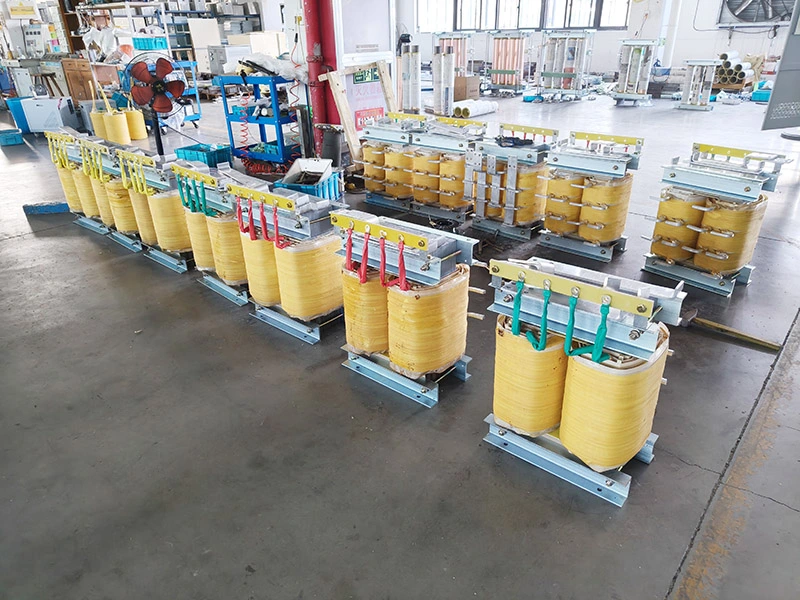

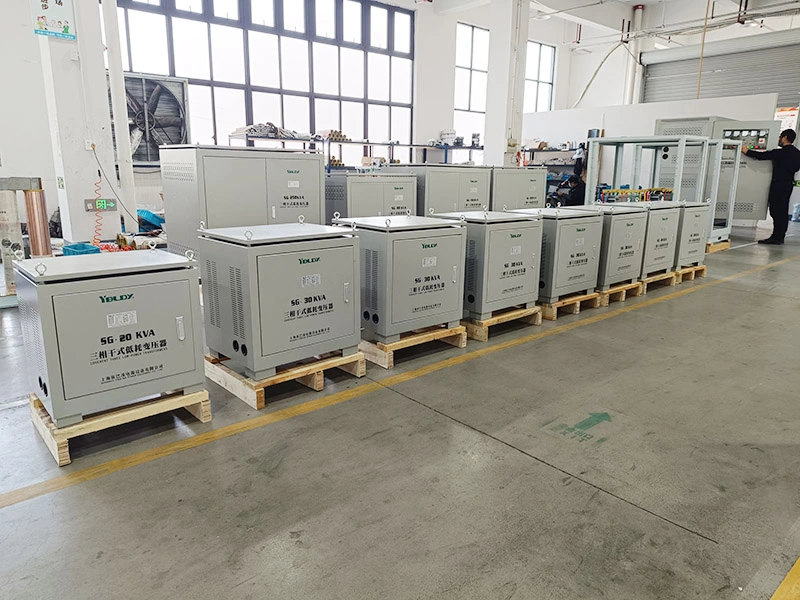

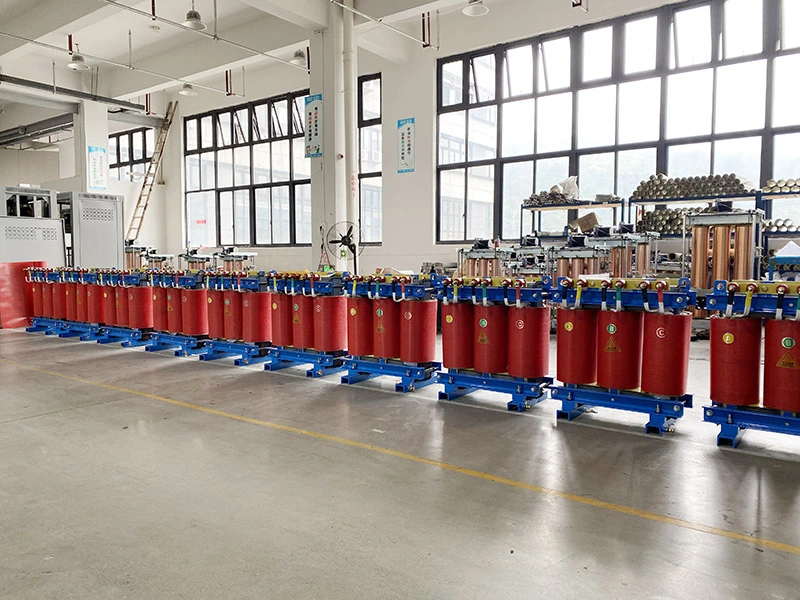

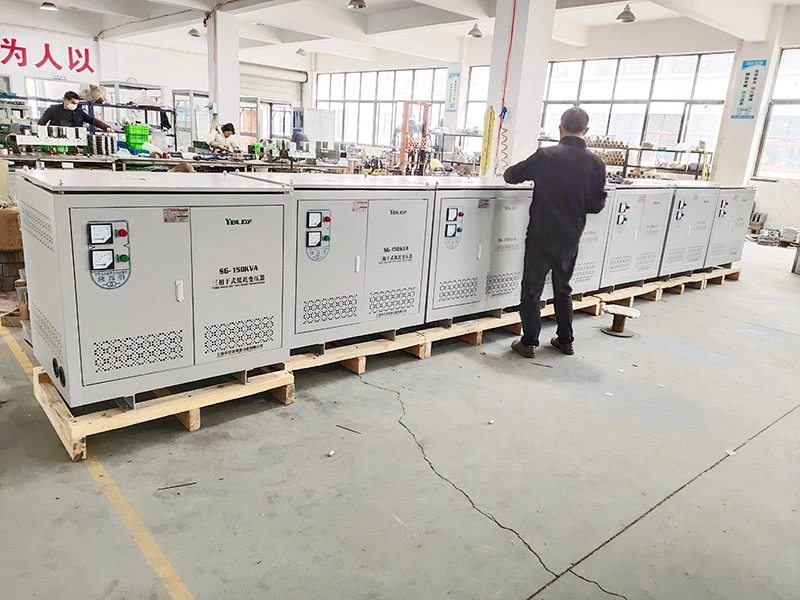

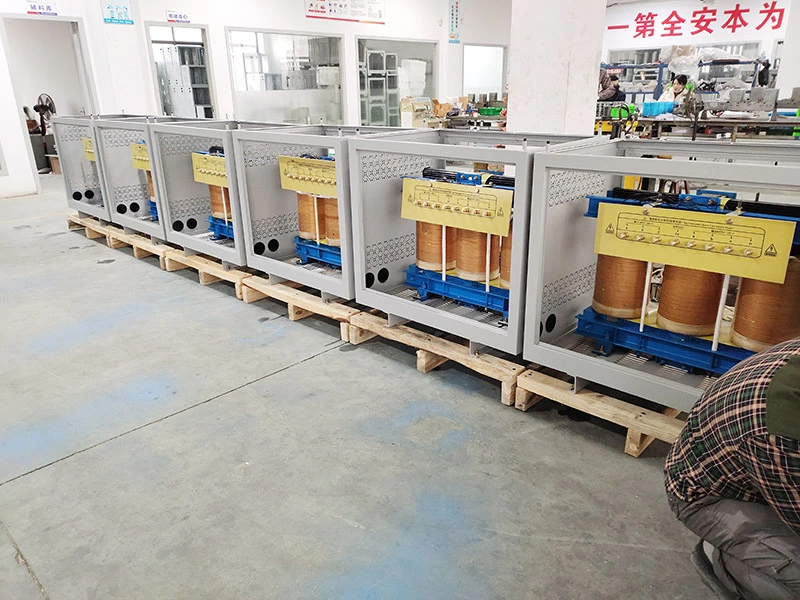

Unser Lager

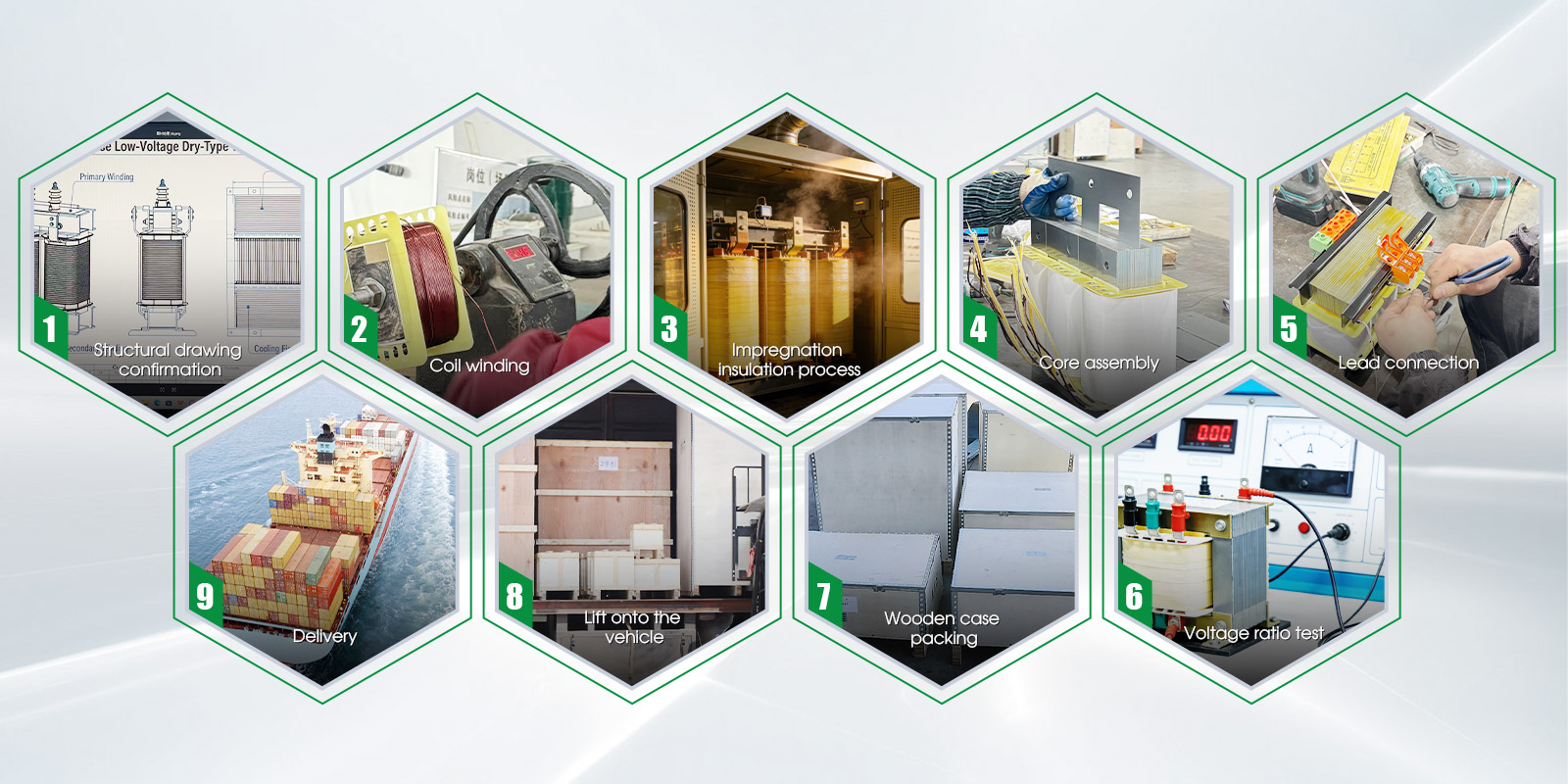

Produktionsprozess

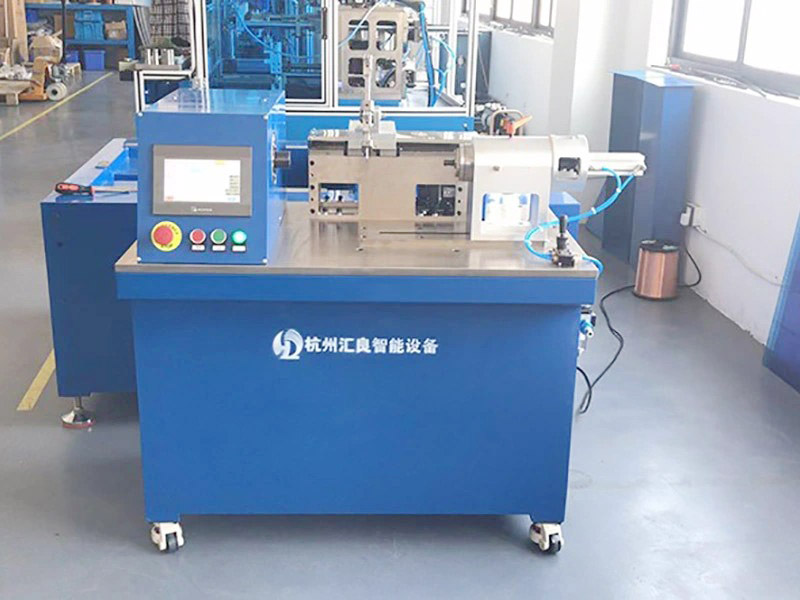

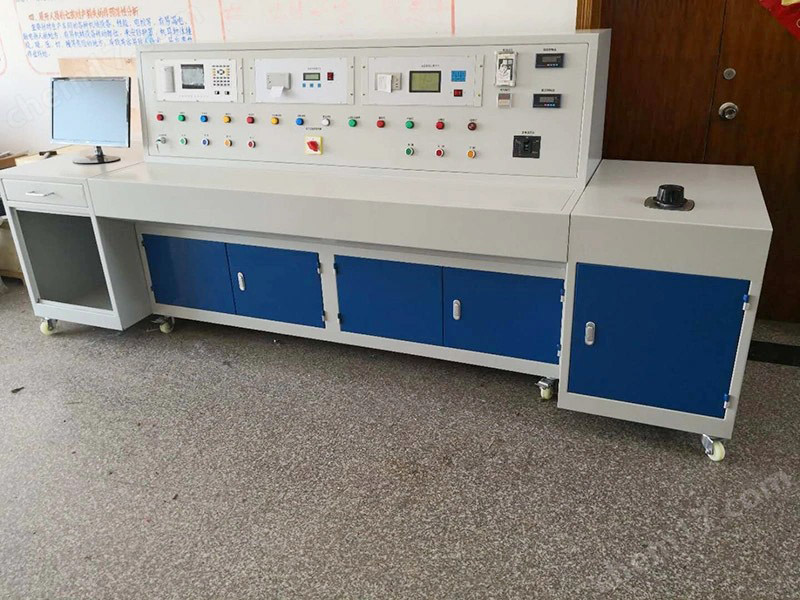

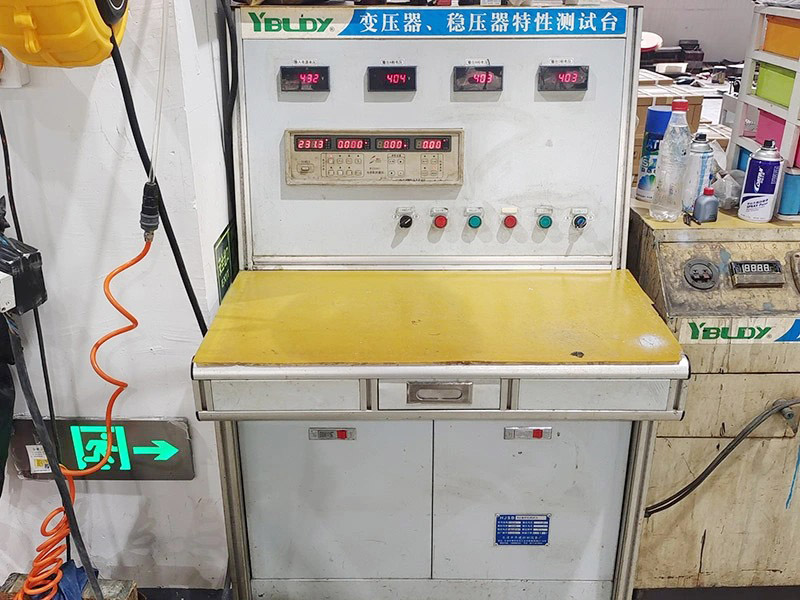

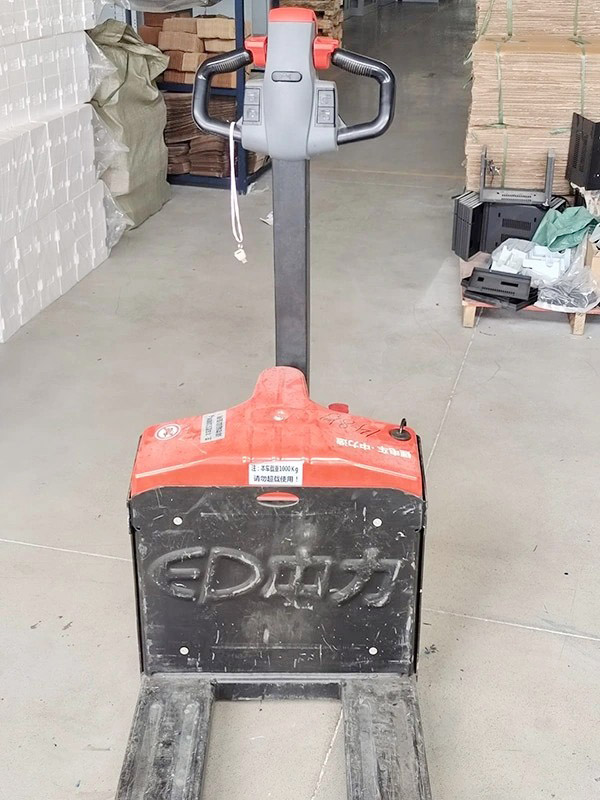

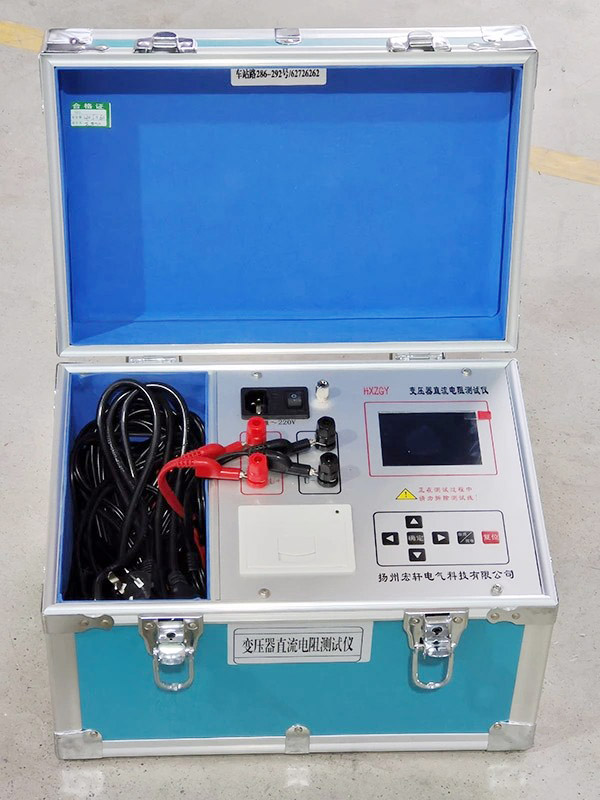

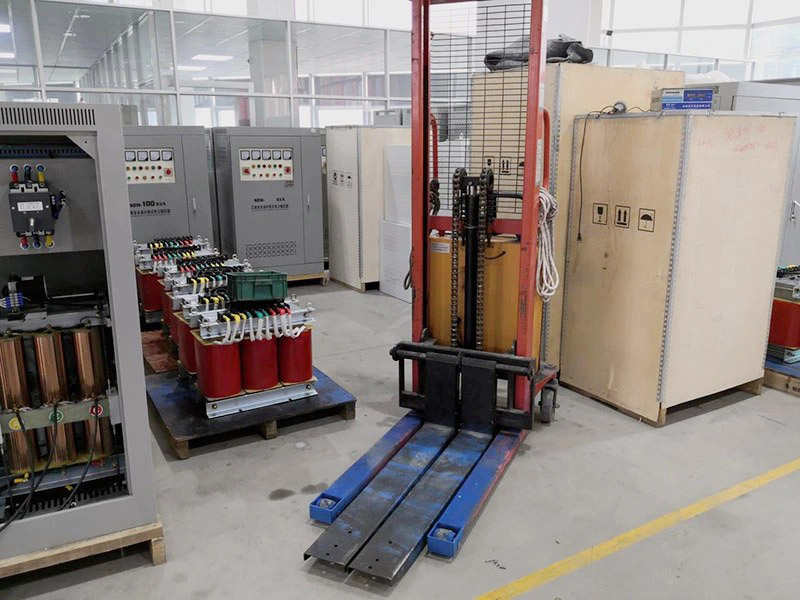

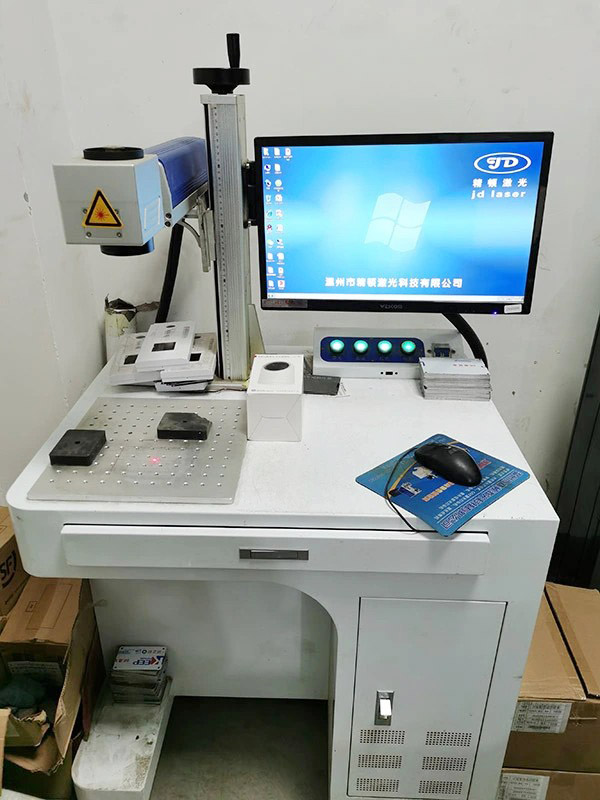

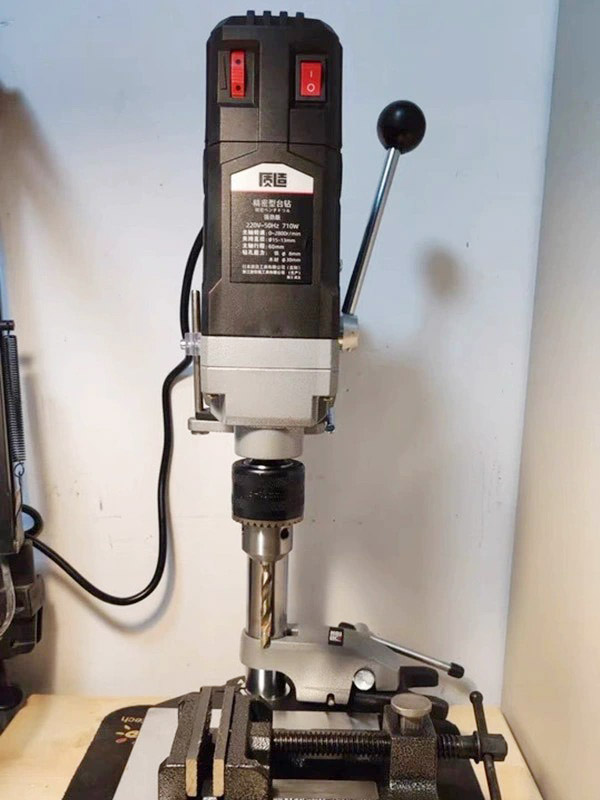

Produktionsausrüstung

Zertifikat

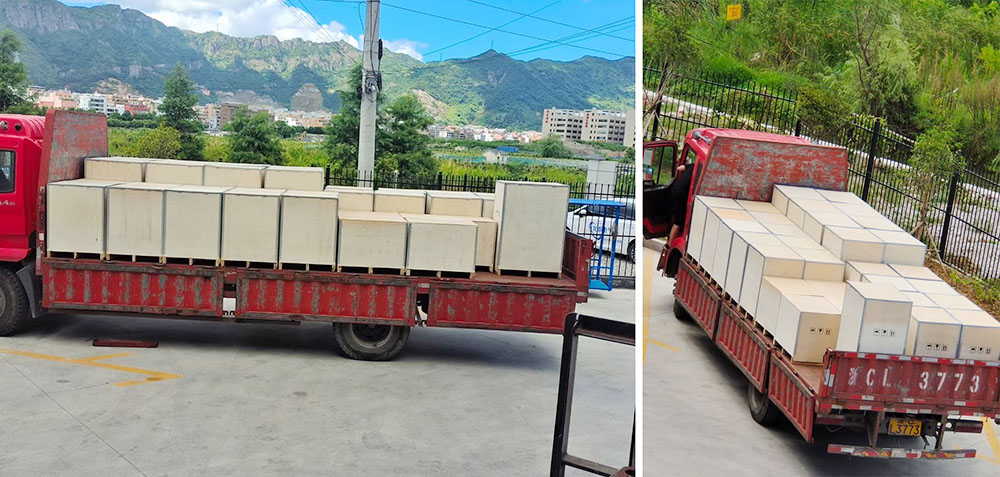

Lieferung
