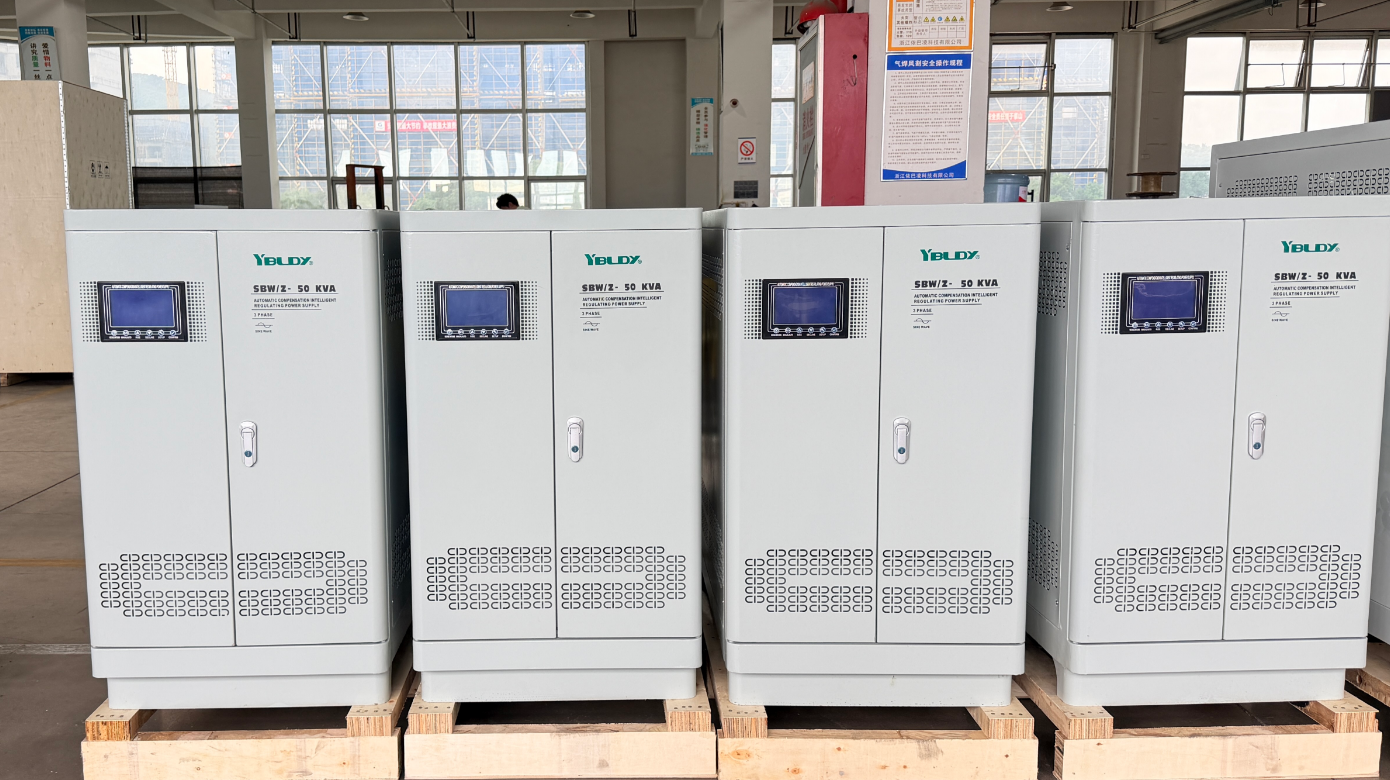

Was ist ein SBW-Servospannungsstabilisator und warum ist er wichtig?

Ein SBW-Servospannungsstabilisator ist ein dreiphasiger automatischer Spannungsregler, der für industrielle und kommerzielle Anwendungen entwickelt wurde, bei denen Spannungsstabilität wirklich wichtig ist.

Es ist nicht nur ein Überspannungsschutz oder ein einfacher Stromkonditionierer. Das SBW ist ein elektromechanisches System mit geschlossenem Regelkreis, das die Spannung ständig überwacht und im laufenden Betrieb korrigiert. Es stellt sicher, dass empfindliche Geräte eine stabile, geregelte Stromversorgung erhalten – unabhängig davon, was das Netz tut.

Warum ist das wichtig?

Denn in modernen Industrieumgebungen sind Spannungsprobleme nicht nur eine Unannehmlichkeit. Ein Spannungseinbruch von 50 Millisekunden kann eine CNC-Maschine abschalten, Daten auf einem Server beschädigen oder zum Stillstand einer Produktionslinie führen. In hochwertigen Branchen wie der Halbleiterfertigung kann ein einziges Spannungsereignis Produkte im Wert von Tausenden von Dollar zerstören.

Der SBW-Stabilisator sitzt zwischen dem Versorgungsnetz und der kritischen Last und absorbiert Spannungseinbrüche, Überspannungen und Ungleichgewichte, bevor sie sich auf die Ausrüstung auswirken können. Es liefert sauberen, stabilen Strom bei Bedarf – nicht nur für den Standardbetrieb, sondern auch zum Schutz teurer Maschinen vor den versteckten Kosten von Problemen mit der Stromqualität.

Wie einSBW-ServospannungsstabilisatorFunktioniert

Der SBW arbeitet nach dem Kompensationsprinzip – einem servogesteuerten Spannungskorrektursystem, das kontinuierlich und ohne Unterbrechung arbeitet.

Schritt 1 – Spannungsmessung

Eine hochpräzise Abtastschaltung überwacht kontinuierlich die Ein- und Ausgangsspannungen. Wenn die Eingangsspannung schwankt (aufgrund von Netzinstabilität oder Laständerungen), erkennt das Steuersystem die Abweichung sofort.

Schritt 2 – Reaktion des Servomotors

Die Steuerschaltung vergleicht die gemessene Spannung mit einer stabilen internen Referenz. When the output voltage rises or falls beyond the preset threshold, a solid-state control circuit energizes the servo motor. Der Motor treibt einen Bürstenmechanismus entlang eines stufenlosen Spartransformators an – das „Gehirn“, das die präzise mechanische Aktion steuert.

Schritt 3 – Spannungskorrektur

Die bewegliche Kohlebürste passt die Spannung an, die der Primärseite eines in Reihe geschalteten Buck-Boost-Transformators zugeführt wird. Dieser Kompensationstransformator addiert entweder die Spannung (wenn der Eingang niedrig ist) oder subtrahiert die Spannung (wenn der Eingang hoch ist). Der Effekt ist eine sanfte, nahtlose Korrektur ohne Unterbrechung der Belastung.

Schritt 4 – Kontinuierlicher Closed-Loop-Betrieb

Das System ist vollautomatisch – Probenahme, Vergleich und Anpassung in einer kontinuierlichen Schleife. Die Korrekturgeschwindigkeit beträgt bei einer Änderung der Eingangsspannung von 10 % typischerweise weniger als 1 Sekunde und stellt so sicher, dass der Ausgang auch bei starken Netzschwankungen stabil bleibt.

Das Ergebnis: stabile, geregelte Leistung, kontinuierlich bereitgestellt, ohne Wellenformverzerrung oder Unterbrechung.

Gängige Arten von SBW-Stabilisatoren

SBW-Stabilisatoren sind in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Lastanforderungen gerecht zu werden.

Die Standard-SBW-Serie – mit Kapazitäten von 10 kVA bis 1600 kVA, einem Eingangsbereich von 304–456 V und einem Ausgang von 380 V ±3 % – ist die am häufigsten verwendete Konfiguration in industriellen Anwendungen.

WarumSBW-ServospannungsstabilisatorenGegenstand

Denn „gut genug“-Leistung ist für die moderne Industrie nicht gut genug.

Das macht den SBW-Servostabilisator zu einer entscheidenden Komponente für leistungsempfindliche Vorgänge:

1. Große Kapazität, hohe Effizienz

SBW-Stabilisatoren liefern selbst bei Volllast einen Wirkungsgrad von über 95 %. Sie sind für Lasten im industriellen Maßstab konzipiert – von 10 kVA bis über 1600 kVA – und eignen sich daher für ganze Fabriken, Produktionslinien und den anlagenweiten Schutz.

2. Keine Wellenformverzerrung

Im Gegensatz zu elektronischen Reglern, die Oberwellen einführen können, erzeugt der SBW eine Ausgangswellenform, die mit der Eingangswellenform identisch ist – keine zusätzliche Verzerrung. Dies ist wichtig für empfindliche Geräte, bei denen die Stromqualität die Leistung direkt beeinflusst.

3. Großer Eingangsspannungsbereich

Standard-SBW-Modelle arbeiten mit 304 V bis 456 V (380 V ±20 %). Für Umgebungen mit schwachem Netz sind Versionen mit extrem niedriger Spannung erhältlich. Sie können mit den schlechtesten Netzbedingungen umgehen, ohne die Regulierung zu verlieren.

4. Umfassender Schutz

SBW-Stabilisatoren verfügen über einen integrierten Schutz gegen:

Überspannung und Unterspannung

Überstrom und Kurzschlüsse

Phasenverlust und umgekehrte Phasenfolge

Übertemperatur und mechanische Fehler

5. Dreiphasige unabhängige Regelung

Viele fortschrittliche Modelle tasten jede Phase einzeln ab und regeln sie – und lösen so Phasenungleichgewichtsprobleme, die bei dreiphasigen Industrielasten auftreten.

6. Langlebige Konstruktion

SBW-Stabilisatoren bestehen aus hochbelastbaren Komponenten: kaltgewalzte kornorientierte Siliziumstahlkerne, Wicklungen aus reinem Kupfer, Vakuumimprägnierung (Isolierung der Klasse F) und robuste mechanische Gehäuse. Sie sind für den Dauerbetrieb rund um die Uhr ausgelegt.

7. Geringer Wartungsaufwand

Da keine komplexen elektronischen Schaltkreise ausfallen könnten, ist das servobasierte SBW-Design über viele Jahre hinweg vor Ort reparierbar und zuverlässig.

Ohne einen SBW-Stabilisator sind teure Geräte der Netzinstabilität ausgeliefert. Damit läuft die Produktion kontinuierlich, empfindliche Geräte bleiben geschützt und unerwartete Ausfallzeiten werden selten.

Das Richtige wählenSBW-Servospannungsstabilisator

Bei der Auswahl des richtigen SBW-Stabilisators müssen Kapazität, Umgebung und Lasteigenschaften berücksichtigt werden.

Schritt 1 – Bestimmen Sie Ihre Tragfähigkeit

Addieren Sie den Stromverbrauch aller Geräte, die an den Stabilisator angeschlossen werden. Berücksichtigen Sie die Anlaufströme (Einschaltströme) für Motoren und Kompressoren.

SBW-Standardgrößen: 10, 15, 20, 30, 50, 100, 150, 180, 200, 225, 250, 300, 320, 350, 400, 450, 500, 600, 800, 1000, 1200, 1600 kVA.

Schritt 2 – Überprüfen Sie Ihre Netzbedingungen

Schritt 3 – Geben Sie die Ausgabeanforderungen an

Ausgangsspannung – normalerweise 380 V (typischerweise ±3 %, ±1 % für hochpräzise Modelle)

Regelungsgeschwindigkeit – unter 1 Sekunde für eine Spannungsänderung von 10 %

Schritt 4 – Berücksichtigen Sie die Installationsumgebung

Innen vs. Außen – Standard-SBW-Geräte sind für den Innenbereich geeignet. Für Installationen im Freien sind wetterfeste Gehäuse (IP54 oder höher) erforderlich.

Umgebungstemperatur – der Standardbetriebsbereich beträgt -10 °C bis 40 °C. Umgebungen mit hohen Temperaturen erfordern möglicherweise eine Leistungsreduzierung oder eine verbesserte Kühlung.

Höhe – über 1000 m, drosseln Sie die Kapazität, um eine geringere Kühlung auszugleichen.

Schritt 5 – Bewerten Sie den Schutz- und Kontrollbedarf

Benötigen Sie einen manuellen Bypass für Wartungsarbeiten? (Empfohlen für kritische Einrichtungen.)

Benötigen Sie Fernüberwachung und Kommunikation (RS485/Modbus)?

Wird der Stabilisator an ein Gebäudemanagementsystem angeschlossen?

Schritt 6 – Schutzfunktionen prüfen

Bestätigen Sie, dass das Gerät Folgendes enthält:

Überspannungsschutz (löst typischerweise bei 425 V ±7 V aus)

Unterspannungsschutz (löst typischerweise bei 320 V ±7 V aus)

Überstrom-/Kurzschlussschutz

Phasenausfall- und Phasenfolgeschutz

Übertemperaturalarm

Letzte Gedanken

Der SBW-Servospannungsstabilisator ist nicht das auffälligste Gerät in einer Industrieanlage. Es verfügt nicht über einen Touchscreen, ein Software-Update oder eine drahtlose Verbindung. Aber versuchen Sie, eine Fabrik ohne eine Fabrik zu betreiben, und Sie werden es sofort bemerken.

Es sitzt im Energieraum und verrichtet Jahr für Jahr still und leise seine Arbeit. Es absorbiert Spannungseinbrüche, die sonst zum Abschalten von CNC-Maschinen führen würden. Es glättet Überspannungen, die empfindliche Elektronik zerstören würden. Es gleicht Phasen aus, die sonst dazu führen würden, dass Motoren überhitzen und vorzeitig ausfallen.

In einer Zeit, in der Produktionslinien zunehmend automatisiert werden und Geräte immer empfindlicher auf die Stromqualität reagieren, ist der SBW-Stabilisator keine Option – er ist unerlässlich. Stabile Stromversorgung ist kein Luxus. Für die moderne Industrie ist es eine Voraussetzung.
