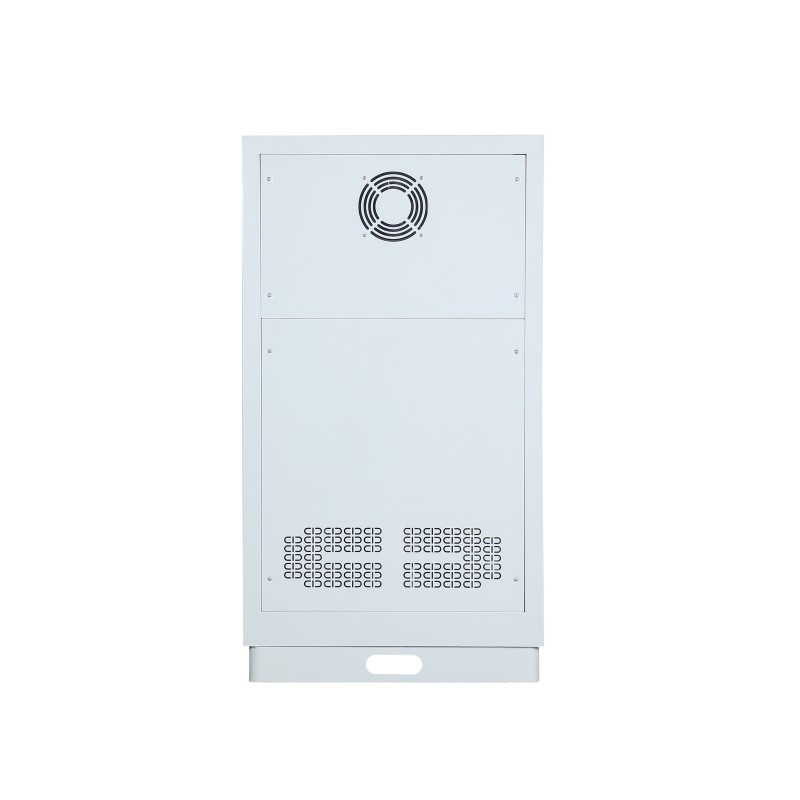

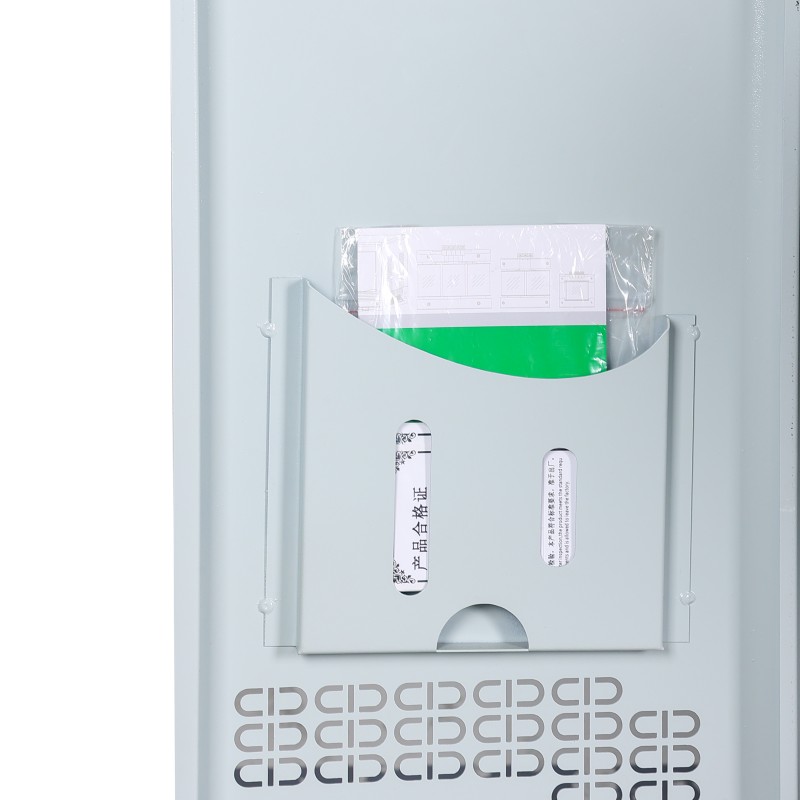

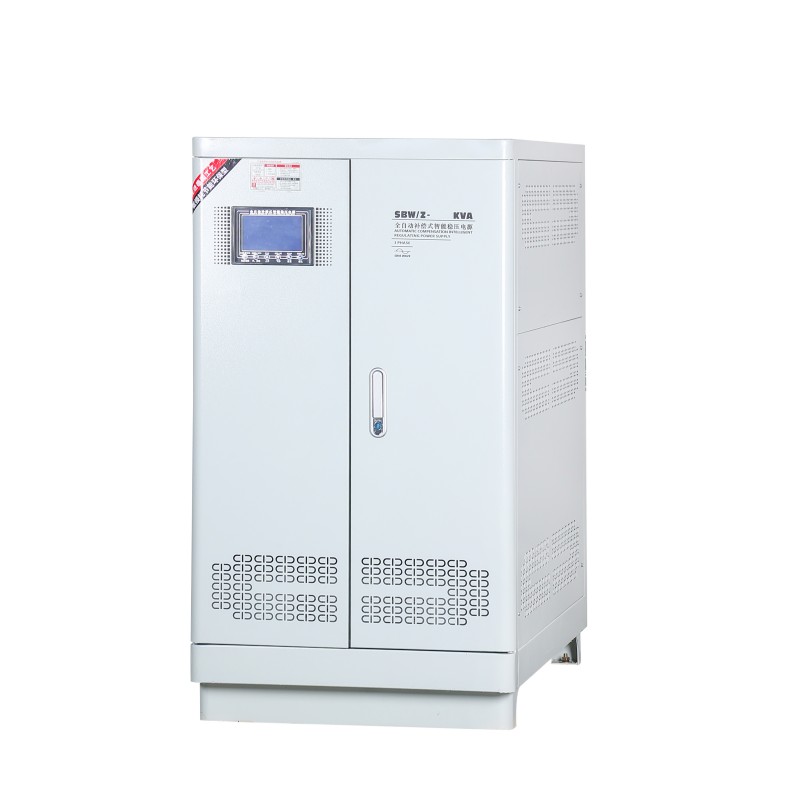

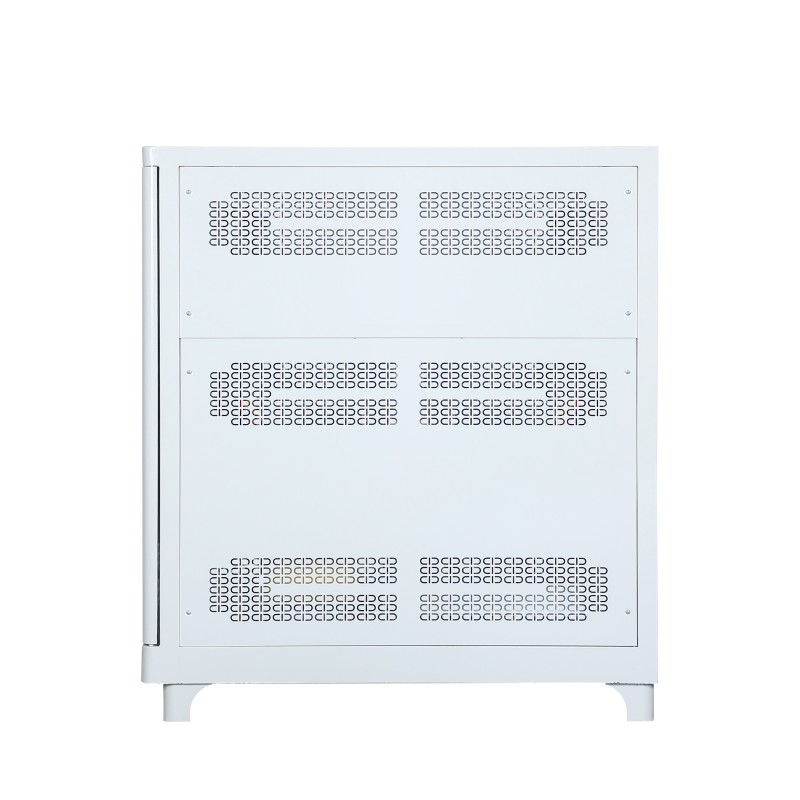

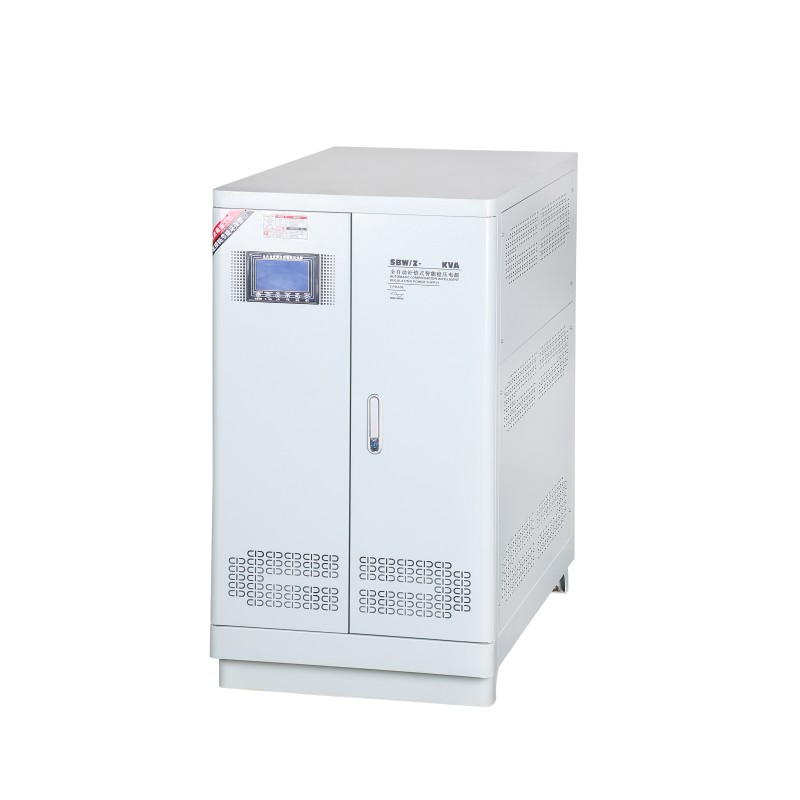

SBW-Servospannungsstabilisator

Der SBW-Servospannungsstabilisator ist der präzise Spannungskorrektor industrieller Stromversorgungssysteme. Das Kernprinzip basiert auf der klassischen elektromechanischen Servostruktur – durch kontinuierliche Überwachung der Ausgangsspannung treibt es den präzisen Servomotor an, um die Kohlebürste auf der Spartransformatorwicklung sanft zu bewegen und so eine stufenlose und lineare Spannungskompensation zu erreichen.
Dieses Funktionsprinzip verleiht ihm drei wesentliche Vorteile: Der Ausgang ist eine reine Sinuswelle und es wird keine harmonische Verschmutzung erzeugt. Gleichzeitig verfügt der Spannungsregler über eine extrem hohe Schockfestigkeit und ist in der Lage, kurzfristigen starken Stromstößen, wie z. B. dem Anlaufen eines Motors, problemlos standzuhalten. Die Struktur ist zuverlässig, die Wartung ist einfach und die durchschnittliche Ausfallzeit ist lang.

Der SBW-Servospannungsregler verfügt über die Funktion der unabhängigen dreiphasigen Anpassung, wodurch das Problem der dreiphasigen Unsymmetrie im Stromnetz effektiv gelöst werden kann. Gleichzeitig integriert die neue Generation intelligenter Modelle digitale Steuerungs-, Statusüberwachungs- und Kommunikationsschnittstellen und behält gleichzeitig die klassische Zuverlässigkeit bei, wodurch ein intelligentes Upgrade erreicht wird.
Als langlebiges Gerät in Industriequalität wird dieses Produkt häufig in Fabriken, Bergwerken, Labors und anderen Szenarien mit starken Spannungsschwankungen und komplexen Lasteigenschaften (wie Motoren und Schweißmaschinen) eingesetzt und ist der Grundstein für die Stromversorgung, um den stabilen Betrieb wichtiger Geräte sicherzustellen.

Die Anpassung des SBW-Servospannungsstabilisators

1. Bestätigen Sie die Kerninformationen

Eingangs-/Ausgangsspannung: Nennwert und Schwankungsbereich (z. B. Eingang 380 V ±25 %, Ausgang sollte stabil bei 380 V ±1 % sein).

Lasteigenschaften: Lasttyp (Motorgruppe, Ofen, Präzisionsinstrument usw.), Gesamtleistung, Startmethode und Leistung jedes einzelnen Motors (Berechnung des Stoßstroms).

Besonderes Umfeld: Installationsort (innen/außen), Höhe, Umgebungstemperatur, Luftfeuchtigkeit, ob viel Staub, korrosives Gas oder die Gefahr von Entflammbarkeit und Explosion vorhanden ist.

Grundfunktionen: Spannungsstabilisierungsgenauigkeit (±1 %, ±0,5 %), Reaktionsgeschwindigkeit, Effizienzanforderungen.

Sonderfunktionen: ob eine dreiphasige unabhängige Einstellung erforderlich ist, Bypass-Funktion (manuell/automatisch)

2. Schemabestätigung

Entsprechend Ihren Anforderungen stellen wir ein detailliertes „Bestätigungsschreiben für das technische Schema des SBW-Servospannungsstabilisators“ aus. Der Kerninhalt umfasst:

Elektrischer Schaltplan und Montagezeichnung: Übersichtliche Darstellung des internen Aufbaus, der Schnittstellen und Abmessungen.

Liste der Spezifikationen der Kernkomponenten:

Kompensationstransformator: Kernmaterial (z. B. hochwertiges Siliziumstahlblech), Wickelmaterial (sauerstofffreies Kupfer), Isolationsgrad.

Servosystem: Marke und Spezifikationen des Motors und Treibers, Genauigkeitsgrad.

Kontrollkern: Modell und Typ des DSP/PLC, Abtastgeschwindigkeit.

Schutzvorrichtungen: Marken und Spezifikationen von Leistungsschaltern, Schützen usw.

Leistungsverpflichtung: deutliche Kennzeichnung von Schlüsselindikatoren wie Spannungsstabilisierungsgenauigkeit, Reaktionszeit, Überlastfähigkeit, Effizienz usw.

3. Kundenspezifische Produktion

Nachdem der Vertrag unterzeichnet wurde, treten Sie in die Kernfertigungsphase ein. Zu den wichtigsten Prozessen gehören:

Herstellung: Verwenden Sie zum Wickeln hochwertige Siliziumstahlbleche und sauerstofffreie Kupferdrähte und unterziehen Sie sich einer Vakuumimprägnierungsbehandlung (VPI), um Isolierung, Feuchtigkeitsbeständigkeit und Wärmeableitung zu gewährleisten.

Mechanische Strukturbearbeitung: Schrankblech, Schweißen, Lackieren. Präzise Installation und Fehlerbehebung von Servoschienen und Übertragungsmechanismen.

Elektrische Montage und Verkabelung: Standardmontage von Hauptstromkreis und Steuerstromkreis, wodurch Standardverkabelung und Zuverlässigkeit gewährleistet sind.

Programmbrennen und Debuggen des Steuerungssystems: Schreiben Sie basierend auf den benutzerdefinierten Funktionen dedizierte Steuerungsalgorithmen und führen Sie ein vorläufiges Debugging durch.

FAQ

F: Warum eignet sich der SBW-Servospannungsstabilisator besonders für den Antrieb von Motoren? Kann es das Problem des Motorstarts lösen?

Anti-Startup-Schock: Der Anlaufstrom des Motors kann das 5- bis 7-fache des Nennwerts erreichen. Die elektromagnetischen Leistungskomponenten können diesem Schock problemlos standhalten, ohne auszulösen oder zu beschädigen, ebenso wie der elektronische Spannungsregler aufgrund des Überstromschutzes.

Sorgen Sie für einen Anstieg der Startspannung: Im Moment des Motorstarts kann der durch den großen Strom verursachte Netzspannungsabfall schnell ausgeglichen werden, wodurch eine ausreichende Klemmenspannung für den Motor bereitgestellt und ein reibungsloser Start sichergestellt wird.

Stabile Betriebsspannung: Kontinuierliche Spannungsregelung während des Betriebs, um Spannungsschwankungen zu vermeiden, die zu einer Überhitzung des Motors oder zu einem unzureichenden Drehmoment führen.

F: Wozu dient die Funktion „dreiphasige unabhängige Anpassung“ des SBW-Servospannungsstabilisators? Wann wird es benötigt?

A: Dies ist eine notwendige Funktion, um ein dreiphasiges Spannungsungleichgewicht zu beheben.

Funktion: Die Spannungsregelungssysteme der Phasen A, B und C arbeiten unabhängig voneinander und gleichen die Spannung ihrer jeweiligen Phasen aus. Selbst wenn der Eingang der drei Phasen stark unsymmetrisch ist (z. B. eine Differenz von mehr als 20 V), kann der Ausgang immer noch ein perfektes Gleichgewicht aufrechterhalten.

Erforderliche Szenarien: Wenn Ihre Last einphasige Geräte enthält (z. B. große einphasige Öfen, Schweißmaschinen) oder die Verteilung der einphasigen Lasten extrem ungleichmäßig ist, kommt es zu schweren Ungleichgewichten am Netz- oder Transformatorausgang. Wenn die Teilungsfunktion des SBW-Servospannungsstabilisators nicht verwendet wird, haben einige Phasen eine zu hohe Spannung, was zu Geräteschäden führt, während andere eine unzureichende Spannung haben und nicht funktionieren können. Diese Funktion ist für CNC-Maschinen, Präzisionsbearbeitungszentren und Servercluster von entscheidender Bedeutung.
