Was ist der dreiphasige Kontaktspannungsregler TSGC2?

Manche Aufgaben können mit einem automatischen Stabilisator nicht erledigt werden

Ein Spannungsstabilisator hat eine Aufgabe: Er hält den Ausgang stabil. Ganz gleich, was das Raster tut, die Ausgabe bleibt erhalten.

Aber manchmal möchte man nicht „beständig“ sein. Sie wollen „anpassbar“.

Die Inbetriebnahme der Ausrüstung erfordert einen langsamen Anstieg von Null Volt. Der Sanftanlauf des Motors erfordert stufenweise Spannungserhöhungen. Für dielektrische Tests im Labor sind unterschiedliche Spannungsbedingungen erforderlich. Bei Alterungstests müssen Produkte immer wieder zwischen 180 V und 240 V betrieben werden.

Automatische Stabilisatoren können das alles nicht. Sie klammern sich an eine Spannung und weigern sich, sich zu bewegen.

Der dreiphasige Kontaktspannungsregler TSGC2 ist genau für diese Aufgaben konzipiert.

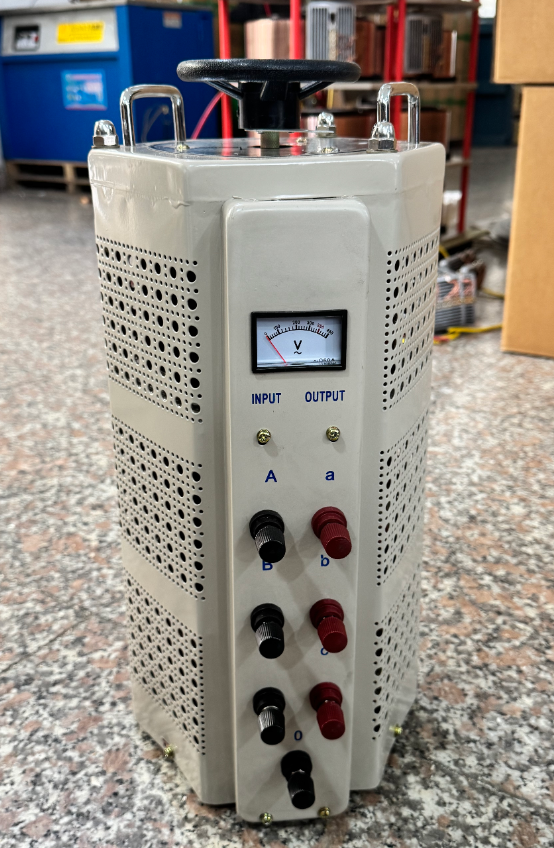

Der TSGC2 ist ein dreiphasiger manueller Kontaktspannungsregler – im Wesentlichen ein einstellbarer Spartransformator.

Versorgen Sie ihn mit einem dreiphasigen 380-V-Eingang und Sie erhalten einen stufenlos einstellbaren Ausgang von 0 V bis 430 V. Keine Schritte, kein Tippen, keine Sprünge. Drehen Sie das Handrad und die Spannung folgt – sanft, stufenlos, linear.

Es ist kein elektronisches Gerät. Keine Chips, keine Programme, keine Firmware-Updates. Nur ein Transformator, ein Handrad und ein Satz Kohlebürsten. So einfach wie es nur geht – und so zuverlässig wie es nur geht.

WieTSGC2 Dreiphasen-KontaktspannungsreglerFunktioniert

Der TSGC2 verwendet einen Ringkern mit gleichmäßig gewickelten Spulen. Drei einphasige Regler sind in einer Sternkonfiguration (Y) verbunden, wobei die Bürstenhalter auf einer gemeinsamen Welle montiert sind.

Das Funktionsprinzip ist einfach: Drehen Sie das Handrad, ändern Sie das Übersetzungsverhältnis.

So geht's:

Schritt 1 – Drehen Sie das Rad.

Der Bediener dreht das Handrad, wodurch die Zentralwelle gedreht wird.

Schritt 2 – Bürsten bewegen.

Drei Bürstenhalter auf der Welle drehen sich gemeinsam und gleiten die Kohlebürsten über die polierte Oberfläche der Wicklungen.

Schritt 3 – Änderungen des Übersetzungsverhältnisses.

Wenn sich die Bürsten in verschiedene Positionen bewegen, ändert sich die Anzahl der effektiven Windungen – und damit auch die Ausgangsspannung.

Schritt 4 – Spannungseinstellung.

Willst du 220V? Drehen Sie sich in diese Position. Willst du 380V? Etwas weiter drehen. Sanft, kontinuierlich, keine Sprünge.

Keine komplizierte Steuerlogik. Keine Parameter zum Festlegen. Man dreht es und man erhält genau das, was man verlangt.

Funktionen, die wirklich wichtig sind

Saubere Wellenform

Das Spartransformator-Design bedeutet, dass die Ausgangswellenform genau mit der Eingangswellenform übereinstimmt – keine zusätzliche Verzerrung. Für Tests, Kalibrierungen und Präzisionsexperimente ist sauberer Strom wichtig.

Hohe Effizienz

Spartransformatoren haben geringe Verluste. Der Wirkungsgrad liegt typischerweise über 98 %. Selbst bei hoher Leistung wird keine Energie verschwendet.

Kompakt und leicht

Im Vergleich zu einem Trenntransformator gleicher Leistung verbraucht der Spartransformator weniger Material, nimmt weniger Platz ein und wiegt weniger. Leichter zu bewegen, einfacher zu installieren.

Starke Überlastfähigkeit

Es kann kurzzeitige Überlastungen bewältigen, ohne auszulösen oder abzuschalten.

Gebaut für den Dauerbetrieb

Keine zerbrechlichen elektronischen Komponenten. Natürliche Luftkühlung. Lassen Sie es bei Bedarf den ganzen Tag laufen.

Einfach zu pflegen

Die Kohlebürsten sind die einzigen Verschleißteile. Wenn sie abgenutzt sind, tauschen Sie sie aus – keine Fehlerbehebung bei Leiterplatten, keine Neuinstallation der Firmware.

Wo istTSGC2 Dreiphasen-KontaktspannungsreglerGebraucht?

Der TSGC2 wird überall dort eingesetzt, wo eine manuelle dreiphasige Spannungsanpassung erforderlich ist.

Labore und Forschung

Geräteinbetriebnahme, Spannungsprüfung, Durchschlagsfestigkeitsexperimente, Lehrdemonstrationen. Wenn Sie die Spannung von Null aus hochfahren müssen, ist dies das Standardwerkzeug.

Industrielle Produktion

Motor-Sanftanlauftests, Produktalterungstests, Spannungsanpassung in der Produktionslinie. Chemie, Metallurgie, Instrumentierung, Maschinenbau, Leichtindustrie – alle nutzen es.

Reparatur und Inbetriebnahme von Geräten

Wenn Sie reparierte Geräte zum ersten Mal einschalten, erhöhen Sie die Spannung langsam von Null auf Nennspannung – das ist viel sicherer, als sofort mit voller Spannung zu arbeiten.

Dimmen, Heizen, Geschwindigkeitsregelung

Dimmen der Bühnenbeleuchtung, Leistungsregelung des Heizelements, kleine Einstellung der Motorgeschwindigkeit.

Öffentliche Einrichtungen

LED-Bildschirme, Rundfunkgeräte, Kommunikationssysteme, Netzteile für elektronische Testgeräte.

So wählen Sie das Richtige aus

Zwei Dinge sind am wichtigsten: Kapazität (kVA) und Ausgangsspannungsbereich.

Kapazität – Addieren Sie die Gesamtleistung aller angeschlossenen Geräte und lassen Sie dann Spielraum. Motoren und Kompressoren verbrauchen einen hohen Anlaufstrom – großzügig dimensionieren.

Die Standard-TSGC2-Kapazitäten reichen von 1,5 kVA bis 45 kVA. Gängige Größen: 3 kVA, 6 kVA, 9 kVA, 15 kVA, 20 kVA, 30 kVA. Sie sind sich nicht sicher, welches passt? Senden Sie Ihre Ausrüstungsliste an den Yibaling-Vertrieb – er hilft Ihnen bei der Dimensionierung.

Ausgangsspannungsbereich – Standardmodelle nehmen einen 380-V-Eingang und liefern einen 0-V-430-V-Ausgang. Wenn Sie eine höhere Leistung benötigen (z. B. 0–500 V oder 0–600 V), sind kundenspezifische Versionen erhältlich.

Manuell oder motorisiert? – Der TSGC2 ist manuell – Sie drehen das Handrad. Wenn Sie eine Fernbedienung oder eine automatische Einstellung benötigen, sind motorbetriebene Versionen auf Anfrage erhältlich.

Frequenz – 50Hz/60Hz kompatibel. Funktioniert auch für Exportausrüstung.

Installationsumgebung – Innenaufstellung, gut belüftet, frei von korrosiven Gasen und starkem Staub.

Wie istTSGC2 Dreiphasen-KontaktspannungsreglerAnders als ein automatischer Stabilisator?

Das kommt oft vor. Hier ist die kurze Antwort:

Automatische Stabilisatoren (wie TNS, SBW): Wenn die Eingangsspannung schwankt, passen sie sich selbst an – und halten den Ausgang automatisch stabil. Sie müssen nichts tun.

Kontaktregler TSGC2: Es ist egal, ob der Eingang schwankt. Welche Ausgangsspannung Sie auch immer wünschen, Sie drehen das Handrad in diese Position. Es tut, was Sie ihm sagen, und nicht, was es selbst entscheidet.

Eine „stabilisiert sich automatisch“. Eine „manuelle Anpassung“. Unterschiedliche Aufgaben, unterschiedliche Werkzeuge – kein Ersatz füreinander.

Letzte Gedanken

Der dreiphasige Kontaktspannungsregler TSGC2 ist kein High-Tech. Keine Chips, keine Bildschirme, keine Internetverbindung.

Es handelt sich um eine manuelle Drehung, die Spannung folgt dem Werkzeug – einfach und direkt.

Aber in Labors, auf Prüfständen, in Alterungsräumen, in Reparaturwerkstätten – überall dort, wo eine vom Menschen kontrollierte Spannung benötigt wird, die bei Null anfängt und langsam hochfährt – ist sie immer noch das einfachste und zuverlässigste Werkzeug für diese Aufgabe. Manche Arbeiten müssen automatisiert werden. Manche Arbeiten erfordern ein Handrad.
