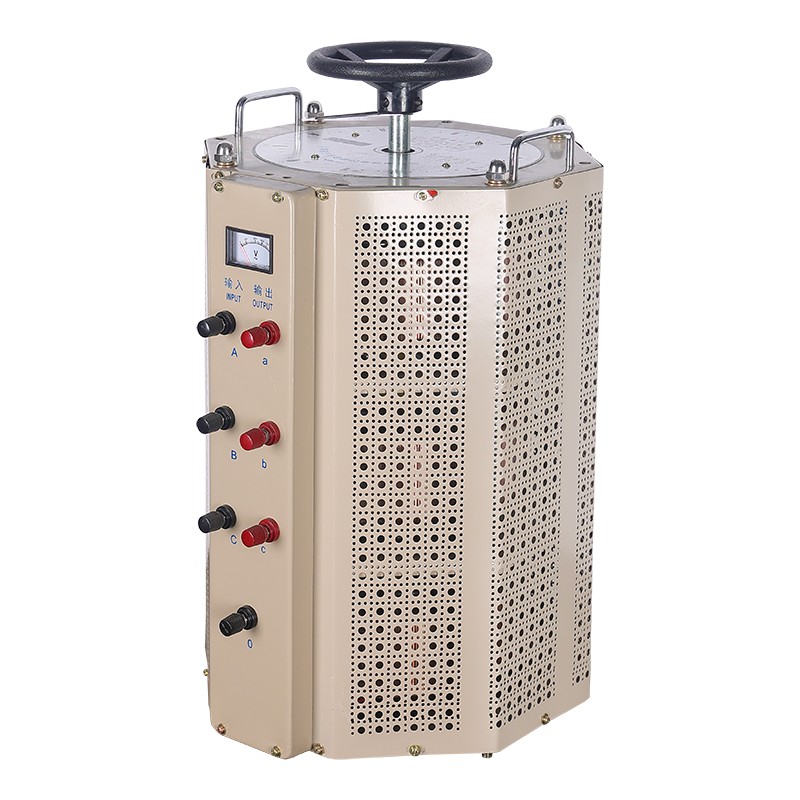

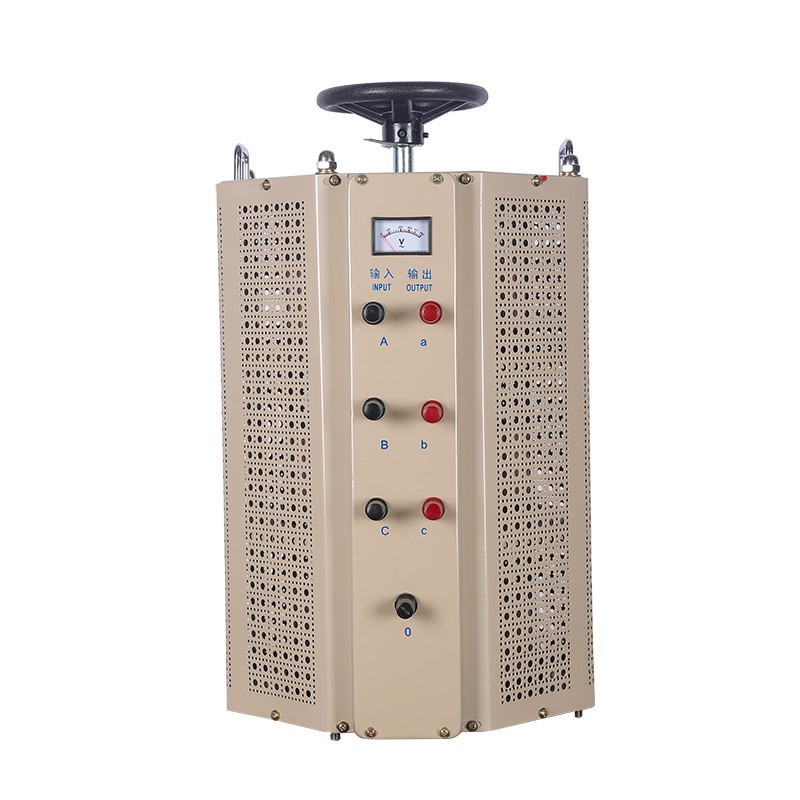

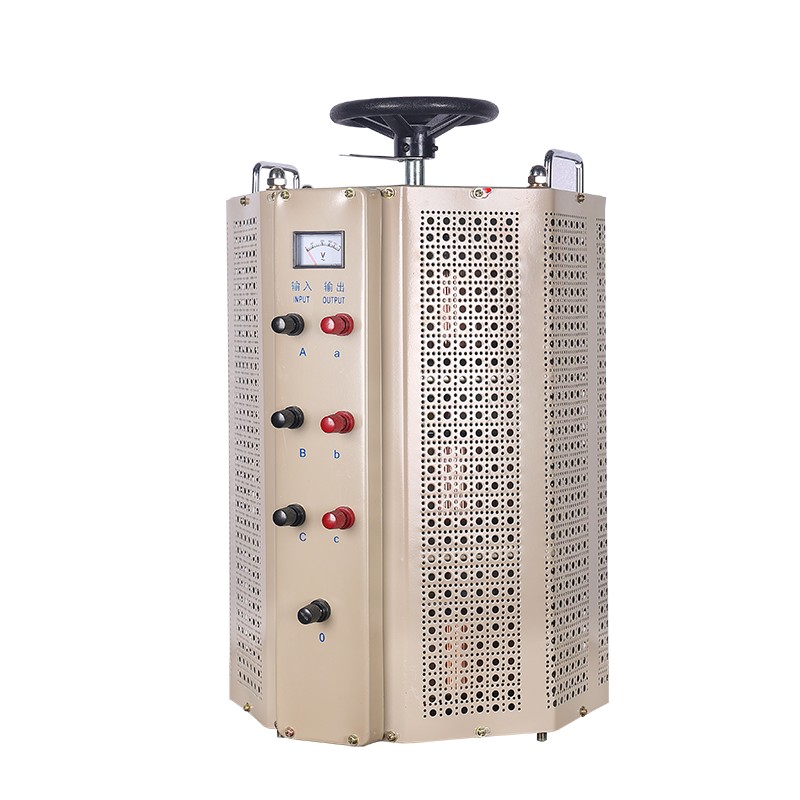

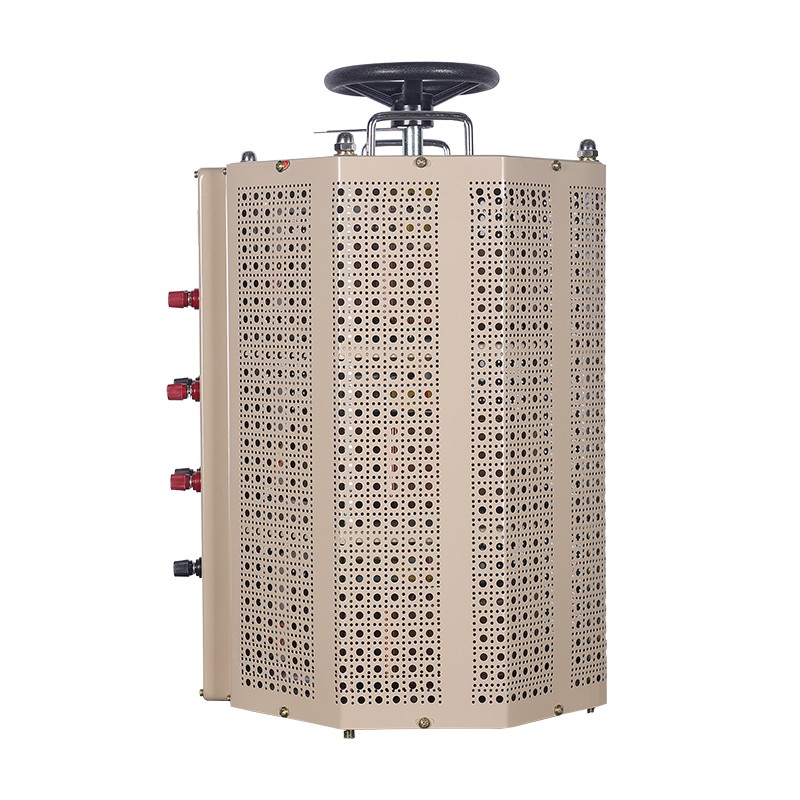

TSGC2 Kontaktspannungsregler

Als professioneller Hersteller und Lieferant ist der Kontaktspannungsregler TSGC2 von Yibaling ein selbstgekoppelter Spannungsregeltransformator, der sich durch verzerrungsfreie Wellenform, geringe Größe, geringes Gewicht, hohe Effizienz, einfache Bedienung und langfristige Zuverlässigkeit auszeichnet.
Es kann in Branchen wie Chemieingenieurwesen, Metallurgie, Instrumentierung, mechanischer und elektrischer Fertigung, Fertigung in der Leichtindustrie und wissenschaftlichen Experimenten weit verbreitet eingesetzt werden, um Zwecke wie Hochspannung, Temperaturregelung, Geschwindigkeitsregelung, Lichtregelung und Leistungsregelung zu erreichen. Und es ist ein ideales Netzteil zur Regelung der Wechselspannung.

Kernmaterial

Die Kernmaterialkombination des TSGC2-Kontaktreglers – spezielle Graphitbürsten, fein geschliffene und beschichtete Kupferringe und kaltgewalzte Siliziumstahlbleche – bildet die drei physikalischen Säulen seiner klassischen manuellen Spannungsregelungsarchitektur. Die Auswahl jedes Materials steht in direktem Zusammenhang mit der Realisierung einer Schlüsselleistung.

1. Das Magnetkreisfundament: Kaltgewalzter Siliziumstahlblechkern

Dies ist kein gewöhnliches Siliziumstahlblech; Es handelt sich um ein hochwertiges kaltgewalztes orientiertes Siliziumstahlblech mit einem klaren Verlustwert (W/kg) und hoher magnetischer Permeabilität (wie die Serie 30Q130). Es wird in eine Ringform gestanzt und dann stufenweise gestapelt, um einen effizienten geschlossenen Magnetkreis mit geringem magnetischem Widerstand und geringem Wirbelstromverlust zu bilden. Dadurch wird sichergestellt, dass während des Regelungsprozesses der Leerlaufverlust und die Erwärmung des Kerns selbst auf einem niedrigen Niveau gehalten werden, wodurch eine hocheffiziente und leise Energieumwandlungsgrundlage für das gesamte Gerät geschaffen wird.

2. Der leitende und gleitende Kern: Fein geschliffener und beschichteter Kupferring und spezielle Graphitbürsten

Dies ist das entscheidende Reibungspaar für eine reibungslose, stabile und verlustarme Spannungsregelung.
Kupferring: Der freiliegende Teil der Wicklung als Gleitschiene, nicht einfach poliert. Es muss präzise gedreht und poliert werden, um eine spiegelglatte Oberfläche zu erreichen (Ra-Wert normalerweise ≤ 0,8 μm), und anschließend einer Versilberung oder einer Dickzinnbehandlung unterzogen werden. Die Beschichtung reduziert nicht nur den Kontaktwiderstand und hemmt Oxidation, sondern passt sich durch ihre weiche Beschaffenheit auch besser an die Bürste an und ermöglicht eine nahezu stufenlose, funkenarme Spannungsregelung.
Spezielle Graphitbürsten: Dies ist keine gewöhnliche Kohlebürste, sondern ein zusammengesetztes Metallgraphitmaterial mit hochreinem Graphit als Basis und imprägniertem Kupferpulver oder Silberpulver. Diese Formel gewährleistet eine hervorragende Selbstschmierung (Reduzierung von Reibung und Verschleiß), eine hohe Leitfähigkeit (Reduzierung des Kontaktdruckabfalls und des Wärmeverlusts) und einen stabilen Reibungskoeffizienten. Seine Härte und Elastizität sind speziell darauf ausgelegt, den Anpressdruck sicherzustellen und gleichzeitig Kratzer auf dem Kupferring zu vermeiden.

3. Die Synergie von Struktur, Leitern und Isolierung

Wickelleiter: Verwenden Sie elektrolytischen Kupferlackdraht mit einer Reinheit von ≥ 99,95 %, um einen geringen Widerstand und eine hohe Strombelastbarkeit zu gewährleisten.
Mechanische Unterstützung: Verwenden Sie kaltgewalztes Q235-Stahlblech mit einer Dicke von ≥ 1,5 mm, gefaltet und zu einem Rahmen verschweißt, um eine stabile mechanische Unterstützung und Wickelpositionierung zu gewährleisten.
Isoliersystem: Verwenden Sie Polyesterfolie (PET), Maiskolbenpapier oder DMD-Isolierpapier für eine zuverlässige Isolierung zwischen den Wicklungsschichten und zur Erde, mit Isolationsklassen in der Regel B-Level (130 °C) oder höher, um die elektrische Sicherheit zu gewährleisten. Zusammenfassend lässt sich sagen, dass das klassische Design des Kontaktreglers TSGC2 im Wesentlichen einen effizienten Magnetkreis (Siliziumstahlblech), einen idealen Gleitkontakt (beschichteter Kupferring + zusammengesetzte Graphitbürste) und eine zuverlässige Isolationsstruktur durch präzise Verarbeitung integriert. Diese Materialkombination erreicht ein hervorragendes Gleichgewicht zwischen Kosten, Zuverlässigkeit und Leistung und macht sie zu einer dauerhaften Lösung für Labore, industrielle Steuerungen und Situationen, die eine manuelle Feinspannungsregelung erfordern. Die Gleichmäßigkeit des Spannungsregelgefühls, die Ausgangsstabilität und die Lebensdauer werden direkt von der Qualität und Verarbeitungsgenauigkeit der Kernmaterialien und deren Verarbeitung bestimmt.

Die Funktion des Kontaktspannungsreglers TSGC2

Der Kontaktspannungsregler TSGC2 ist ein manuelles Spannungsregelgerät, das auf rein elektromagnetischen und mechanischen Prinzipien basiert. DerKernfunktionist die Bereitstellung einer kontinuierlichen, gleichmäßigen, linear einstellbaren und intuitiv steuerbaren Wechselstromversorgung.

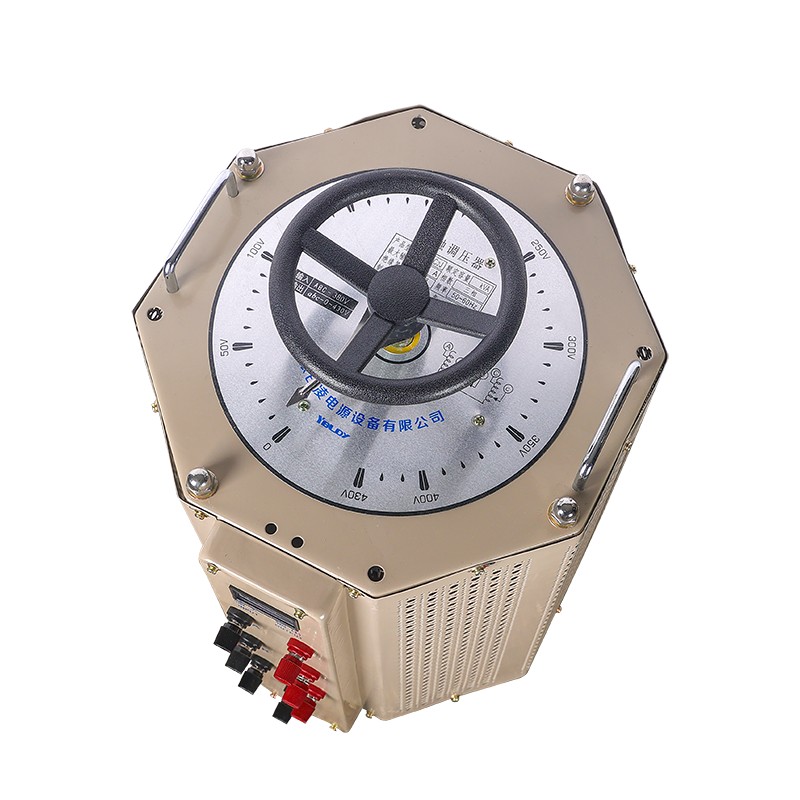

Durch Drehen des Handrads, um die speziellen Graphitbürsten so anzutreiben, dass sie auf der fein geschliffenen und plattierten ringförmigen Kupferwicklung gleiten, kann dieser Spannungsregler eine stufenlose Spannungsregelung von 0 V bis zum Nennwert (z. B. 0–250 V oder 0–430 V) erreichen und über die koaxial verbundene mechanische Skala eine intuitive Anzeige ermöglichen, sodass der Bediener feine Spannungseinstellungen vornehmen kann.
Aufgrund der rein physikalisch leitenden Struktur (Kupferwicklung + Bürsten) verfügt es über eine starke sofortige Überlastfähigkeit und kann reine und verzerrungsfreie Sinuswellen ausgeben.
Dertypische AnwendungDer Kontaktspannungsregler TSGC2 wird als manuell einstellbare Stromversorgung in Labors, Werkstätten oder Produktionslinien zum Debuggen von Geräten, Lasttests, zum Starten von Phasenmotoren oder für Lehrdemonstrationen verwendet.
Es muss jedoch klar darauf hingewiesen werden, dass es sich bei diesem Produkt nicht um einen automatischen Spannungsstabilisator handelt – wenn sich die Eingangsspannung oder Last ändert, schwankt die Ausgangsspannung und erfordert manuelle Eingriffe zur Neueinstellung.
Gleichzeitig verfügt der Kontaktspannungsregler TSGC2 in der Regel über keine elektronischen Schutzfunktionen und seine Bürste ist ein Verschleißteil, das regelmäßig gewartet werden muss.
Daher ist der Kontaktspannungsregler TSGC2 im Wesentlichen ein zuverlässiges, langlebiges und kostengünstiges manuelles Spannungseinstellwerkzeug, das sich für Situationen eignet, in denen eine manuelle präzise Steuerung der Spannung erforderlich ist oder Stoßbelastungen ausgehalten werden, und nicht für den Einsatz in Systemen, die eine automatische Spannungsstabilisierung erfordern.
