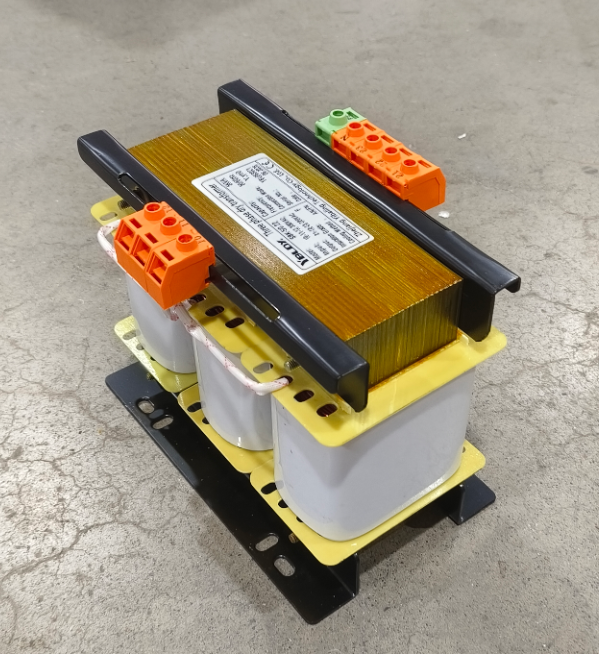

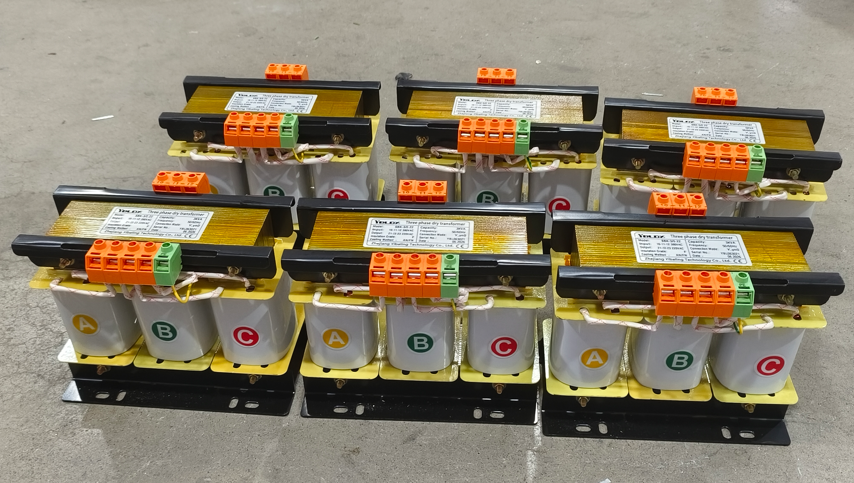

Wie funktioniert der SBK-Spartransformator?

– Entdecken Sie das Geheimnis hinter dieser praktischen Spannungsbox

Wenn Sie fast jede Fabrikhalle betreten, werden Sie eine quadratische Metallbox entdecken, auf deren Etikett „SBK“ aufgedruckt ist. Es steht ruhig in einer Ecke, löst aber ein Problem, das immer wieder auftaucht: Sie haben eine glänzende neue Maschine aus dem Ausland importiert, deren Nennspannung jedoch nicht mit Ihrem örtlichen Stromnetz übereinstimmt. Stecken Sie diese Box dazwischen und die Maschine erwacht zum Leben. Das ist der SBK-Spartransformator bei der Arbeit.

Was passiert also eigentlich drinnen?

Lassen Sie uns den schweren Lehrbuchjargon überspringen und ihn in einfacher Sprache aufschlüsseln.

Eine Spule, zwei Jobs

Ein normaler Trenntransformator verfügt über zwei separate Wicklungen – Primär- und Sekundärwicklung –, die elektrisch voneinander isoliert sind. Der Strom wird durch magnetische Induktion übertragen, aber die Eingangs- und Ausgangskreise berühren sich nie.

DerSBK-Spartransformatorgeht wirtschaftlicher vor. Es verwendet nur eine einzige durchgehende Wicklung mit mehreren Anzapfpunkten entlang der Länge. Sie verbinden den Eingang mit einem Abschnitt der Spule und den Ausgang mit einem anderen Abschnitt.

Stellen Sie es sich wie ein langes Seil vor: Sie machen irgendwo in der Mitte einen Knoten. Schließen Sie ein Ende an die Stromquelle an und nehmen Sie den Ausgang an einer anderen Stelle auf – die Spannung ändert sich, da Sie nur einen Teil des Seils verwenden. Da sich Ein- und Ausgang einen großen Teil derselben Wicklung teilen, ist der Transformator sowohl auf magnetische Kopplung als auch auf eine direkte elektrische Verbindung angewiesen.

Aufsteigen oder absteigen? Es hängt alles davon ab, wo Sie tippen.

Hier ist ein konkretes Beispiel. Angenommen, Sie legen 380 V an die gesamte Wicklung an, beziehen aber den Ausgang von einem Abgriff an der 200-V-Position – Sie erhalten 200 V. Das ist ein Schritt nach unten. Drehen Sie es um: Geben Sie 200 V in diesen Abschnitt ein und ziehen Sie 380 V aus der gesamten Wicklung, und Sie haben einen Schritt nach oben.

Die Physik beruht schlicht auf der alten elektromagnetischen Induktion – der Wechselstrom erzeugt ein sich veränderndes Magnetfeld, das entlang der gesamten Spule Spannung induziert. Bewegen Sie den Hahn, verschieben Sie das Spannungsverhältnis. Einfach, unkompliziert und absolut solide.

Warum schwören so viele Gerätehersteller darauf?SBK Spartransformator?

Drei große Gründe.

Erstens spart es Material und Geld. Da ein Teil der Wicklung eine doppelte Leistung erbringt, benötigen Sie weniger Kupfer (oder Aluminium) und einen kleineren Kern als ein Trenntransformator mit derselben Nennleistung. Das bedeutet eine leichtere, kompaktere Einheit zu geringeren Kosten.

Zweitens: höhere Effizienz, geringere Wärmeentwicklung. Weniger Kupferverlust und weniger Eisenverlust bedeuten weniger Energieverschwendung. Im Laufe der Zeit – insbesondere bei großen Einheiten mit Hunderten oder Tausenden von kVA – summieren sich die Stromeinsparungen wirklich.

Drittens ist es eine vielseitige Lösung für Geräte mit „Fremdspannung“. Viele Präzisionswerkzeugmaschinen, Servoantriebe, Spritzgussmaschinen und Elektronik kommen aus Japan, Europa oder den USA und haben Nennspannungen wie 200 V, 220 V, 110 V oder 100 V. Unsere örtlichen Netze liefern normalerweise 380 V/220 V. Mit der SBK-Serie können Sie mehrere Abgriffkombinationen anpassen, sodass Sie genau die Spannung einstellen können, die Ihr Gerät „gerne frisst“.

Ein Wort zur Vorsicht: Es handelt sich nicht um einen Trenntransformator

Das ist wichtig. Der Spartransformator SBK bietet keine galvanische Trennung zwischen Eingang und Ausgang. Da die Wicklungen einen gemeinsamen Abschnitt haben, sind Primär- und Sekundärwicklung elektrisch verbunden. Wenn Sie eine galvanische Trennung zur Sicherheit, Geräuschfilterung oder zum Schutz vor Stößen benötigen, sollten Sie sich für einen echten Trenntransformator entscheiden. Wenn Sie jedoch ausschließlich die Spannungsumwandlung benötigen und kostenbewusst sind, ist der SBK eine äußerst effiziente Wahl.

Wo findet man eigentlich SBK Spartransformatorim wirklichen Leben?

Neben den von mir erwähnten Werkzeugmaschinen und importierten Geräten finden Sie auch SBK-Transformatoren in Lichtverteilertafeln, Front-End-Stufen für Gleichrichter, Ladestationen, Tunnel- und U-Bahn-Stromversorgungssystemen, Aufzugsschaltschränken in Hochhäusern – praktisch überall dort, wo Sie Spannungsniveaus verschieben müssen, ohne dass eine Isolierung erforderlich ist.

Zum Abschluss

Der SBK-Spartransformator ist kein Hexenwerk. Im Kern besteht es nur aus einer einzigen Wicklung mit Anzapfung und der guten alten elektromagnetischen Induktion. Es verbraucht weniger Material, verschwendet weniger Energie und löst eines der häufigsten Probleme aufgrund von Spannungsinkongruenzen in der Werkstatt. Keine ausgefallenen Spielereien – einfach ein solides, praktisches Arbeitstier, das jahrelang leise läuft. Und genau das sollte meiner Meinung nach eine gute Industrieausrüstung sein.
