Kennen Sie sich mit Öltransformatoren aus?

Strom, der Kraftwerke verlässt, hat eine extrem hohe Spannung (Zehntausende oder sogar Hunderttausende Volt), die nicht direkt von Industriemaschinen oder Privathaushalten genutzt werden kann.

Die Spannung muss gesenkt werden.

Wer macht diesen Job?Öltransformatoren.

Sie sind weder neu noch auf dem neuesten Stand, und ihr Funktionsprinzip ist seit über einem Jahrhundert weitgehend unverändert geblieben. Doch bis zum heutigen Tag finden Sie höchstwahrscheinlich eines in jedem Umspannwerk, unter jedem Strommast und im Verteilerraum jeder Fabrik.

Wofür wird ein Öltransformator verwendet?

Einfach ausgedrückt: Spannung umwandeln.

Step-down: Umwandlung von Hochspannungsstrom (z. B. 10 kV) in Niederspannungsstrom (z. B. 380 V, 220 V) für den Gerätegebrauch.

Abwärtsspannung – Nimmt Hochspannung (z. B. 10 kV) und senkt sie auf Niederspannung (380 V, 220 V), damit Ihre Geräte sie tatsächlich nutzen können.

Step-up – Für Solar- oder Windenergie. Es erhöht die Spannung, bevor es in das Netz eingespeist wird, damit Sie über lange Übertragungsleitungen nicht zu viel Energie verlieren.

Es ändert nicht die Frequenz, bereinigt keine Oberwellen und reguliert auch nicht die Spannung. Es macht genau eines: die Spannung in das umwandeln, was Sie brauchen.

Warum heißt es „in Öl getaucht“?

Ganz einfach: Es ist mit Öl gefüllt.

Nicht zum Brennen. Aus zwei Gründen: Isolierung und Kühlung.

Isolierung – Das Öl sitzt zwischen den Spulen und dem Kern sowie zwischen den Spulen und dem Tank. Ohne sie würde überall Hochspannung entstehen – Kurzschluss, Entladung, verbrannte Ausrüstung.

Kühlung – Wenn die Spulen heiß werden, leitet das Öl die Wärme ab und die Tankwand gibt sie an die Luft ab. Öl speichert deshalb viel WärmeÖltransformatorenSie kommen mit Überlastungen gut zurecht – sie können eine Zeit lang hart laufen, ohne sich zu beschweren.

Allerdings hält das Öl nicht ewig. Mit der Zeit wird es schmutzig und nimmt Feuchtigkeit auf. Man muss es hin und wieder testen, filtern oder austauschen. Das ist der größte Unterschied zu Trockentransformatoren.

Trockentransformatoren verwenden kein Öl. Zur Kühlung nutzen sie Luft. Sicherer und sauberer, ja. Aber teurer, und sie vertragen auch keine Überlastung. Die beiden sind kein Ersatz für einander; Sie bedienen unterschiedliche Szenarien.

Sind Öltransformatoren störanfällig?

Im Gegenteil, sie gehören zu den langlebigsten Kraftgeräten.

Ihre geplante Nutzungsdauer beträgt typischerweise 20–30 Jahre. Solange sie nicht stark überlastet sind, kein dauerhafter Ölmangel vorliegt und nicht wiederholt von Blitzen getroffen wird, können sie jahrzehntelang zuverlässig funktionieren.

Häufige „Fehler“ sind selten:

Sinkender Ölstand (Leckage oder Verdunstung)

Verschlechterung der Ölqualität (Feuchtigkeit oder Oxidation)

Alternde Buchsen und Stufenschalter

Alterung der Isolierung durch langfristige Überlastung

Diese Probleme führen nicht zu einem plötzlichen Ausfall. Sie können durch regelmäßige Inspektionen und Öltests im Voraus erkannt und behoben werden. Öltransformatoren sind nicht wartungsfrei, die richtige Wartung sorgt jedoch für eine lange Lebensdauer.

Wo sindÖltransformatorenNoch verwendet?

Schlüsselparameter von Öltransformatoren: Am häufigsten gestellte Kundenfragen

Kapazität (kVA): Summieren Sie die Leistung aller Lasten und addieren Sie eine Marge von 30–50 %. Vermeiden Sie knappe Kalkulationen.

Kupfer oder Aluminium: Kupfer vs. Aluminium

Kupfer kostet mehr. Aluminium kostet weniger.

Aber Kupfer leitet besser, hält länger und verträgt Hitze besser. Wenn Ihre Ausrüstung Tag und Nacht läuft, entscheiden Sie sich für Kupfer. Du wirst es dir später danken.

Vollständig versiegelt oder vom Typ Konservator

Vollständig versiegelt, hält Luft draußen. Weniger Sauerstoff bedeutet, dass das Öl langsamer altert und Sie nicht so oft daran herumfummeln müssen.

Mit dem Konservatortyp können Sie den Ölstand sehen. Besser ist es, wenn Sie sowieso jemanden haben, der die Dinge regelmäßig überprüft.

Energieeffizienzklasse – S11, S13, S20…

Eine größere Zahl bedeutet geringere Verluste, aber auch einen höheren Preis. Rechnen Sie einmal nach: Wie viele Jahre wird es dauern, bis die Stromeinsparungen die höheren Vorabkosten decken? Das ist deine Antwort.

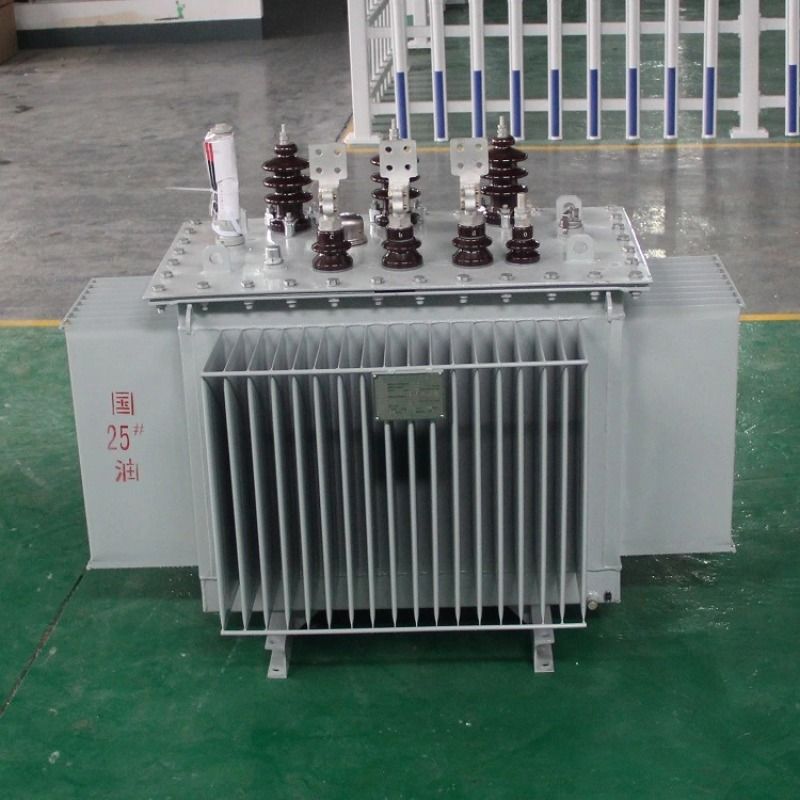

YibalingsÖltransformatoren

Nichts Besonderes. Einfach solide Arbeit.

Kern: hochwertiger kaltgewalzter Siliziumstahl, vollständig verschachtelte Verbindungen. Geringer Leerlaufverlust.

Wicklungen – standardmäßig reines Kupfer (auf Anfrage hochreines Aluminium). Die Schichtisolierung ist dicht und gleichmäßig.

Isolieröl: Premium-Transformatoröl, das vor der Auslieferung vollständig auf Spannungsfestigkeit, Feuchtigkeitsgehalt und dielektrischen Verlust getestet wurde.

Tank: Well- oder Lamellenkühler mit vollständig abgedichteter Schweißnaht für Leck- und Korrosionsbeständigkeit.

Werkstests: Jede Einheit wird Tests auf Übersetzungsverhältnis, Gleichstromwiderstand, Isolationswiderstand, Leerlaufverlust, Lastverlust und Netzfrequenz-Stehspannung unterzogen – keine reine Stichprobenprüfung.

Anwendungsszenarien

Fabrikverteilung, Umspannwerke für Privathaushalte, Bergbau, Chemie, Papierherstellung, Textilindustrie, Photovoltaik-Aufstockung, Windkraftnetzanbindung, Exportunterstützungsprojekte, Auslandshilfeprojekte

Spezifikationen

Kapazität: 30 kVA–3150 kVA (größere Kapazitäten verhandelbar)

Spannung: Hauptsächlich 10 kV/0,4 kV, kundenspezifische, nicht standardmäßige Optionen verfügbar.
