Was ist ein medizinischer IT-Trenntransformator und warum ist er so wichtig?

Ein medizinischer IT-Trenntransformator ist ein spezieller einphasiger Trenntransformator, der speziell für medizinische IT-Systeme (Isolated Terra – ungeerdete Systeme) in Gesundheitseinrichtungen entwickelt wurde.

Im Gegensatz zu gewöhnlichen Transformatoren, die die Spannung einfach erhöhen oder verringern, ist derMedizinischer IT-Transformatormacht etwas grundlegend anderes: Es schafft eine elektrisch isolierte, erdfreie Stromversorgung für kritische medizinische Geräte in Operationssälen, Intensivstationen und Herzstationen.

Warum ist das wichtig?

Denn in einem standardmäßig geerdeten Stromversorgungssystem kann ein einzelner Isolationsfehler dazu führen, dass ein Leistungsschalter auslöst und die Stromversorgung lebenserhaltender Geräte unterbrochen wird. In einem Operationssaal ist das keine Option.

Der IT-Medizintransformator stellt zusammen mit einem Isolationsüberwachungsgerät (IMD) sicher, dass der erste Fehler nicht zu einer Stromunterbrechung führt. Es gibt einen Alarm, löst aber nicht aus. Chirurgen können den Eingriff beenden. Leben werden nicht gefährdet.

Kurz gesagt: Es ist der Unterschied zwischen einem Alarm und einem Ausfall. Zwischen Warnung und Tragödie.

So funktioniert ein medizinischer IT-Trenntransformator

Das Prinzip ist einfach, aber die Umsetzung ist gnadenlos.

Schritt 1 – Isolierung

Der Transformator verfügt über zwei völlig getrennte Wicklungen – Primärwicklung (Netzseite) und Sekundärwicklung (Patientenseite). Es besteht keine direkte elektrische Verbindung zwischen ihnen. Kraftübertragung durch ein Magnetfeld.

Schritt 2 – Ungeerdete Sekundärseite

Die Sekundärseite ist nicht mit der Erde verbunden – im Gegensatz zu herkömmlichen Stromversorgungssystemen, bei denen der Neutralleiter geerdet ist. Dies ist der Kern des IT-Systems (Isolated Terra).

Schritt 3 – Erstes Fehlerverhalten

Wenn ein einzelner Fehler auftritt – beispielsweise wenn ein chirurgisches Netzkabel eingeklemmt wird und das Metallgehäuse berührt – erkennt das Isolationsüberwachungsgerät (IMD) einen Abfall des Isolationswiderstands und gibt einen Alarm aus. Aber der Transformator löst nicht aus. Der Strom fließt weiterhin. Das Operationsteam wird alarmiert, aber nicht unterbrochen.

Schritt 4 – Zweiter Fehler

Erst wenn ein zweiter Fehler auf einer anderen Leitung auftritt, löst die Schutzeinrichtung endgültig aus. Bis dahin ist der Eingriff in der Regel abgeschlossen und der Patient ist in Sicherheit.

Schritt 5 – Kontinuierliche Überwachung

Das IMD misst kontinuierlich den Isolationswiderstand zwischen dem isolierten Stromkreis und Erde. Wenn der Wert unter einen festgelegten Schwellenwert (typischerweise 50 kΩ bis 100 kΩ) fällt, wird ein optischer und akustischer Alarm ausgelöst – allerdings ohne Stromunterbrechung.

Diese Kombination – Trenntransformator + IMD – schafft die sicherste Stromversorgung für Geräte mit direktem Patientenkontakt.

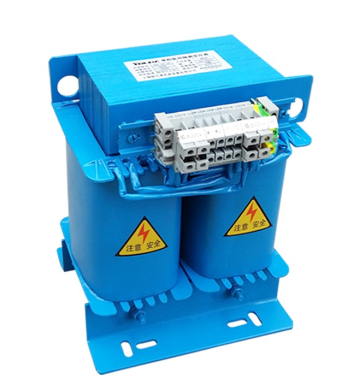

Häufige Arten vonIT-medizinische Transformatoren

Medizinische Trenntransformatoren sind keine Standardgeräte. Sie wurden speziell für Anwendungen im Gesundheitswesen entwickelt.

In der Praxis ist die einphasige Einheit mit 5 kVA bis 8 kVA für einen Standard-Operationssaal am gebräuchlichsten. Es versorgt:

OP-Leuchten

Elektrochirurgische Geräte

Patientenmonitore

Anästhesiegeräte

Steckdosen im Operationsfeld

WarumIT-medizinische TransformatorenGegenstand

Denn in einem Krankenhaus ist ein Stromausfall keine Unannehmlichkeit. Es handelt sich um ein lebensbedrohliches Ereignis.

Folgendes bietet ein ordnungsgemäß konzipiertes medizinisches IT-Transformatorsystem:

1. Unterbrechungsfreie Stromversorgung während des ersten Fehlers

Standardmäßig geerdete Systeme lösen beim ersten Fehler aus. IT-Systeme tun dies nicht. Dieser einzige Unterschied ermöglicht einen sicheren Abschluss einer Operation.

2. Extrem niedriger Leckstrom

Medizinische Trenntransformatoren sind mit doppelter oder verstärkter Isolierung und extrem niedriger Kopplungskapazität ausgestattet. Der Leckstrom liegt typischerweise unter 0,1 mA – viel niedriger als bei Standardtransformatoren. Dies ist von entscheidender Bedeutung, wenn Geräte direkt mit dem Körper eines Patienten verbunden sind (z. B. EKG-Ableitungen, endoskopische Sonden).

3. Kontinuierliche Isolationsüberwachung

Das IMD überwacht das System rund um die Uhr. Es erkennt eine Verschlechterung, bevor es zu einem kritischen Fehler kommt. Wartungsteams erhalten eine Frühwarnung und keinen Notruf.

4. Schutz vor netzbedingten Störungen

Die Isolierung blockiert hochfrequentes Rauschen, Oberschwingungen und Überspannungen aus der Netzversorgung. Empfindliche medizinische Elektronik – Monitore, Infusionspumpen, Diagnosegeräte – arbeitet sauber und zuverlässig.

5. Einhaltung medizinischer Sicherheitsstandards

IEC 60601-1, GB 9706.1 und andere nationale Normen erfordern IT-Stromversorgungssysteme in Patientenpflegebereichen, in denen Geräte direkt am Körper angebracht werden. Kein IT-Transformator, keine behördliche Genehmigung.

Ohne medizinische IT-Transformatoren würde die moderne Praxis über Allzweck-Steckdosenleisten laufen – ein Risiko, das sich kein Krankenhaus leisten kann.

Auswahl des richtigen IT-Medizintransformators

Bei der Auswahl eines medizinischen IT-Transformators geht es nicht darum, das günstigste Gerät zu finden. Es geht darum, strenge Sicherheits- und Regulierungsanforderungen zu erfüllen.

Schritt 1 – Bestimmen Sie die erforderliche kVA-Leistung

Addieren Sie den Stromverbrauch aller Geräte, die an das IT-System angeschlossen werden. Fügen Sie nicht nur die Nennwerte auf dem Typenschild hinzu, sondern verwenden Sie die tatsächlich gemessene oder erwartete Laufleistung.

Faustregel: 5 kVA bis 8 kVA sind für einen einzelnen modernen Operationssaal ausreichend. Überdimensionieren Sie ihn nicht übermäßig – ein 15-kVA-Transformator hat einen höheren Leckstrom und einen größeren Einschaltstrom.

Schritt 2 – Überprüfen Sie die Leckstromgrenzen

IEC 60601-1 begrenzt den Patientenableitstrom für Anwendungsteile auf 0,1 mA. Das Design des Transformators – einschließlich Wicklungstrennung, Abschirmung und Kernkonstruktion – hat direkten Einfluss auf diesen Wert. Fordern Sie Prüfberichte mit Ableitstrommessungen an.

Schritt 3 – Kompatibilität der Isolationsüberwachung prüfen

Der IT-Medizintransformator muss mit dem Isolationsüberwachungsgerät (IMD) kompatibel sein. Die meisten modernen Systeme verwenden eine Standardmessspannung (z. B. 20 V Gleichstrom oder Niederfrequenz-Wechselstrom). Stellen Sie sicher, dass der Transformator nicht über eine eingebaute Erdung oder Filterung verfügt, die das IMD verwirren könnten.

Schritt 4 – Gehäuse und Montage auswählen

Offener Rahmen – Für den Einbau in eine Schalttafel für medizinische Zwecke (am häufigsten).

Geschlossen – Zur Stand- oder Wandmontage, wo der Transformator für nicht elektrotechnisches Personal zugänglich ist.

IP-Schutzart – IP20 ist typisch für die Panelmontage im Innenbereich. Für bestimmte Installationen kann IP54 erforderlich sein.

Schritt 5 – Zertifizierungen prüfen

Suchen:

IEC 60601-1 (Sicherheit medizinischer elektrischer Geräte)

IEC 61558-2-15 (Sicherheit von Trenntransformatoren für medizinische Zwecke)

GB 9706.1 (chinesischer medizinischer Standard)

CE/UL/CCC gemäß den Anforderungen Ihres lokalen Marktes

Akzeptieren Sie nicht: „Wir befolgen diese Standards.“ Fordern Sie Typprüfberichte von einem akkreditierten Labor an.

Schritt 6 – Planen Sie Redundanz

Für kritische Anwendungen (mehrere OPs, Herz-Intensivstationen) sollten Sie duale IT-Systeme mit automatischen Transferschaltern (ATS) oder eine USV-Notstromversorgung für den IT-Transformator in Betracht ziehen. Ein Transformator – ein Fehlerpunkt. Zwei Transformatoren – echte Redundanz.

Letzte Gedanken

Der medizinische IT-Trenntransformator ist keine Komponente, an die irgendjemand in einem Operationssaal jemals denkt. Chirurgen danken es nicht. Krankenschwestern reinigen es nicht. Das Wartungspersonal berührt es selten.

Aber es ist immer da – lautlos, unermüdlich und absolut zuverlässig.

In einer Welt, in der ein einziger elektrischer Fehler den Unterschied zwischen einer abgeschlossenen Operation und einer Krise ausmachen kann, ist der medizinische IT-Transformator der heimliche Held. Es erfüllt eine Aufgabe, und zwar perfekt: den Strom eingeschaltet zu lassen, wenn es darauf ankommt.

Wenn Sie das elektrische System eines Krankenhauses entwerfen, modernisieren oder warten, behandeln Sie den medizinischen IT-Transformator nicht als Massenware. Es handelt sich um eine lebensrettende Vorrichtung, nicht um ein Ersatzteil.

Wählen Sie sorgfältig aus. Konkret spezifizieren. Gründlich testen.

Denn wenn in einem Operationssaal das Licht an bleibt – selbst wenn etwas schief geht – dann erfüllt der IT-Medizintransformator seine Aufgabe.
