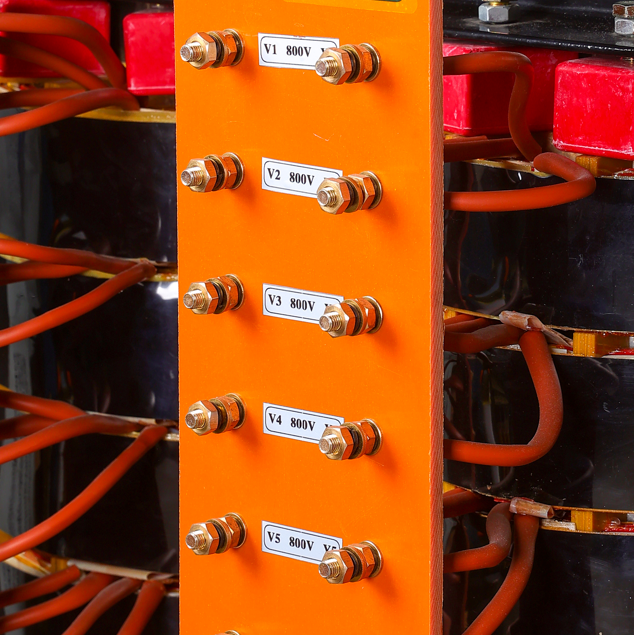

Was ist ein DDG-Heiztransformator und warum ist er wichtig?

A DDG-Heiztransformatorist ein spezieller Niederspannungs-Hochstrom-Trockentransformator für industrielle Heizanwendungen.

Im Gegensatz zu Standard-Leistungstransformatoren, die die Spannung für allgemeine Geräte erhöhen oder verringern, macht der DDG-Transformator etwas anderes: Er nimmt normale Netzspannung (normalerweise 380 V oder 220 V) auf und wandelt sie in eine sehr niedrige Spannung um – oft nur einige zehn Volt – und liefert dabei enorme Stromstärken, manchmal Tausende von Ampere.

Warum ist das wichtig?

Denn viele industrielle Heizprozesse – Schmelzen, Glühen, Schmieden, Quarzrohrheizung, Widerstandsheizung – erfordern niedrige Spannung und hohen Strom, um Wärme effizient und sicher zu erzeugen.

Ein Standardnetzteil kann diese Leistung nicht erzeugen. Der DDG-Transformator ist das spezielle Werkzeug für diese Aufgabe.

Kurz gesagt: Er wandelt Strom in konzentrierte Wärme um, genau dort, wo und wie Sie sie brauchen.

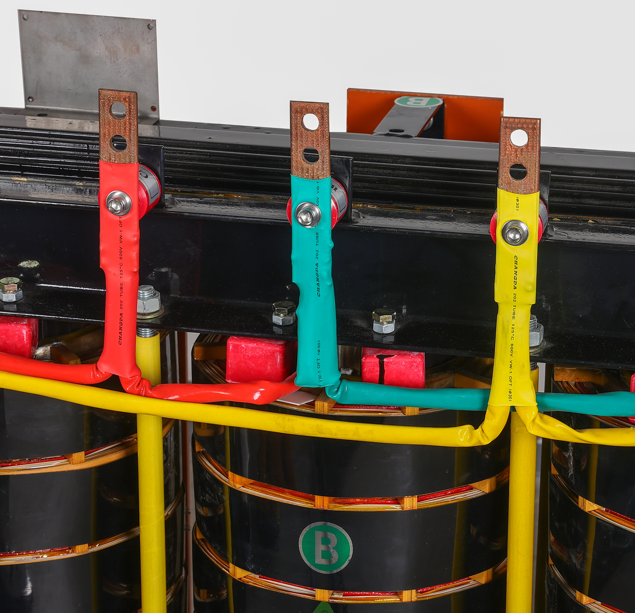

Wie einDDG-Heiztransformator funktioniert

Das Funktionsprinzip ist das gleiche wie bei jedem Transformator – elektromagnetische Induktion –, aber die Designprioritäten sind unterschiedlich.

Schritt 1 – Eingabe

Die Primärwicklung wird an eine Standard-Wechselstromversorgung angeschlossen, normalerweise 380 V oder 220 V bei 50/60 Hz.

Schritt 2 – Zurücktreten

Die Sekundärwicklung hat weitaus weniger Windungen als die Primärwicklung. Dadurch wird die Ausgangsspannung drastisch reduziert – oft auf 10 V, 20 V, 40 V oder 60 V – und gleichzeitig der Strom proportional erhöht.

Schritt 3 – Hochstromausgang

Da Strom gespart wird (Verluste außer Acht gelassen), führt eine Spannungsreduzierung um 10:1 zu einer Erhöhung des verfügbaren Stroms um 10:1. Eine 40-V-Sekundärspannung kann Hunderte oder Tausende Ampere liefern.

Schritt 4 – An die Heizelemente angeschlossen

Der Niederspannungs- und Hochstromausgang wird direkt an Heizelemente angeschlossen – Graphitstäbe, Molybdänelektroden, Widerstandsdrähte oder Quarzrohre. Durch den hohen Strom erhitzen sich die Elemente schnell und stark.

Schritt 5 – Gesteuert durch einen Leistungsregler

In den meisten Installationen ist der DDG-Transformator mit einem Thyristor-Leistungsregler (SCR) gekoppelt. Der Regler passt die Eingangsleistung des Transformators an und ermöglicht so eine präzise Steuerung des Ausgangsstroms und damit der Heiztemperatur.

Das Ergebnis: saubere, kontrollierbare, hochintensive Wärme für industrielle Prozesse.

Gängige Typen von DDG-Heiztransformatoren

DDG-Transformatoren sind keine Einheitsgröße. Sie werden typischerweise für bestimmte Anwendungen gebaut.

Die meisten Einheiten werden auf Bestellung gefertigt und nicht von der Stange auf Lager. Spannung, Stromstärke, Kühlmethode und Baugröße werden auf den Heizprozess des Kunden abgestimmt.

WarumDDG-HeiztransformatorenGegenstand

Ohne sie kann die Schwerindustrie nicht funktionieren. Hier ist der Grund:

1. Sie erzeugen konzentrierte Wärme auf sichere Weise

Niedrige Spannung bedeutet weniger Risiko von Lichtbögen, Ausfällen oder versehentlichen Stromschlägen in Umgebungen mit hohen Temperaturen. Die Isolierung zwischen Primär- und Sekundärseite schützt auch vorgelagerte Stromnetze.

2. Sie sind für dauerhafte schwere Belastung ausgelegt

Die industrielle Heizung erfolgt nicht intermittierend. Öfen können tage- oder wochenlang laufen. DDG-Transformatoren sind mit übergroßen Kupferwicklungen, Hochleistungskernen und robuster Kühlung ausgestattet, um diesen Arbeitszyklus zu bewältigen.

3. Sie tolerieren Harmonische und Verzerrungen

Thyristorregler – die den Ausgang des Transformators steuern – erzeugen harmonische Ströme. Im Gegensatz zu empfindlicher Elektronik sind DDG-Transformatoren so konzipiert, dass sie heiß und geräuschlos laufen, ohne auszufallen.

4. Sie können vor Ort repariert werden

Wenn etwas fehlschlägt (und irgendwann auch scheitert), ist das Design unkompliziert. Kupferwicklungen sind umwickelbar. Klemmen können ausgetauscht werden. Kühlventilatoren können ausgetauscht werden. In der Schwerindustrie ist die Reparaturfähigkeit wichtiger als der Anschaffungspreis.

5. Sie sind hocheffizient

Ein gut konzipierter DDG-Transformator, der nahe seiner Nennlast betrieben wird, kann einen Wirkungsgrad von 95–98 % erreichen. Verluste gehen ohnehin in den Heizprozess ein – geringere Verluste bedeuten jedoch geringere Betriebskosten und eine geringere Belastung der vorgeschalteten Leistungsschalter und Kabel.

Ohne den DDG-Transformator wären Elektroöfen, Kristallzüchter und Industrieheizungen unpraktisch, unsicher oder unglaublich ineffizient.

5. Auswahl des richtigen DDG-Heiztransformators

Die Auswahl eines Heiztransformators ist nicht mit der Auswahl einer Standardverteilereinheit zu vergleichen. Wenn Sie es falsch machen, erreicht Ihr Ofen die Temperatur nicht – oder löst ständig die Unterbrecher aus.

Schritt 1 – Heizlast definieren

Was heizen Sie? Graphit? Metall? Quarz? Glas? Jedes Material weist bei Temperaturänderungen unterschiedliche Widerstandseigenschaften auf. Die Sekundärspannung des Transformators muss dem Widerstand der Last bei Betriebstemperatur entsprechen – nicht bei Raumtemperatur.

Schritt 2 – Sekundärspannung und -strom berechnen

Verwenden Sie das Ohmsche Gesetz und die Zielleistung (kW):

Leistung (kW) = Spannung × Strom ÷ 1.000

Beispiel: Sie benötigen 100 kW Heizleistung am Element.

Wenn Sekundärspannung = 50 V, dann Strom = 100.000 W ÷ 50 V = 2.000 A.

Wenn Sekundärspannung = 20 V, dann Strom = 100.000 W ÷ 20 V = 5.000 A.

Niedrigere Spannung = höherer Strom = dickere Kabel, schwerere Sammelschienen und mehr Aufmerksamkeit auf den Verbindungswiderstand.

Schritt 3 – Kühlmethode auswählen

Schritt 4 – Primärspannung prüfen

Standard: 380 V, 400 V, 415 V, 460 V. Einige Geräte sind für eine einphasige 220-V-Spannung ausgelegt, zum Heizen werden jedoch weitaus häufiger dreiphasige Geräte verwendet.

Schritt 5 – Regulierung und Kontrolle festlegen

Die meisten DDG-Transformatoren sind mit einem Thyristor-Leistungsregler (SCR-Stack) gepaart, der auf der Primärseite sitzt. Der Regler passt die Spannung an, um die Temperatur zu steuern.

Entscheiden:

Offener Regelkreis (manuelle Einstellung) oder geschlossener Regelkreis (Thermoelement-Rückführung + PID)?

Analoge Steuerung (0-10V, 4-20mA) oder digital (Modbus, Profibus)?

Sie benötigen eine lokale Anzeige von Strom, Spannung und Leistung?

Schritt 6 – Bestätigen Sie die physischen Einschränkungen

Verfügbare Grundfläche

Hebepunkte und Gewicht

Kabeleinführungsrichtung (oben, unten, seitlich)

Umgebungstemperatur (heiße Umgebung bedeutet Leistungsreduzierung oder stärkere Kühlung)

Letzte Gedanken

Der DDG-Heiztransformator ist kein „glamouröses“ Gerät. Es kommuniziert nicht drahtlos, führt keine Selbstdiagnose durch und erstellt keine ausgefallenen Diagramme.

Aber wenn ein Kristallzuchtofen 4.000 Ampere bei 30 Volt benötigt – Tag für Tag, Woche für Woche – reicht nichts anderes aus.

Es ist ein Arbeitstier. Schwer, heiß und laut, aber bei richtiger Konstruktion absolut zuverlässig.

Wenn Sie ein industrielles Heizsystem entwerfen, aufrüsten oder warten – einen Vakuumofen, einen Kristallzieher, eine Quarzheizung, ein Salzbad oder eine Widerstandsglühlinie – ist der DDG-Transformator das Herzstück.

Wenn Sie den Transformator richtig einstellen, funktioniert alles nachgeschaltet.
