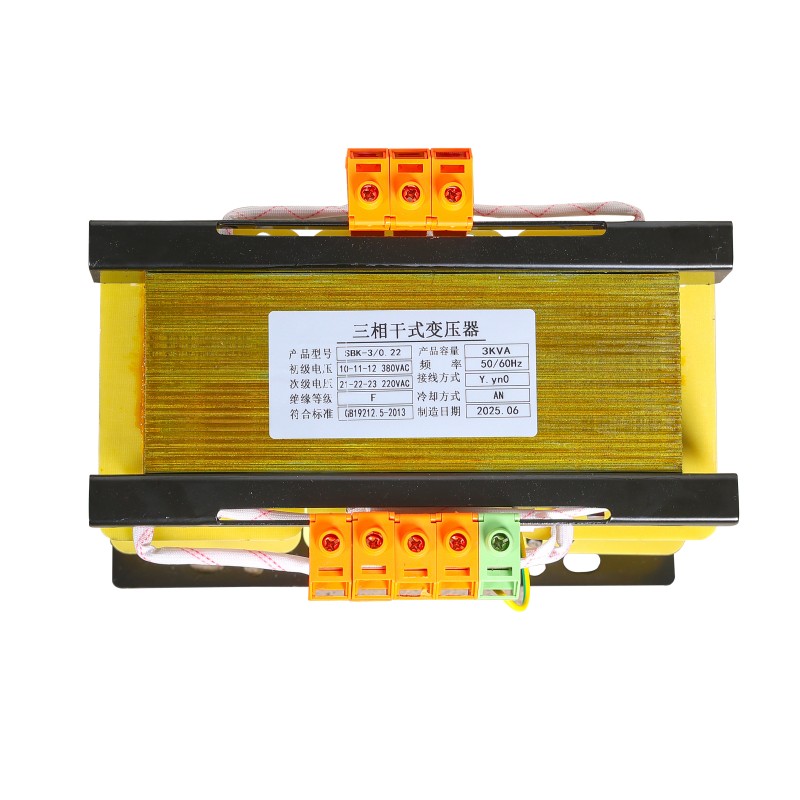

Hochpräziser SBK-Transformator

Der hochpräzise Transformator SBK ist eine Spitzenlösung, die eine reine und stabile Stromversorgung auf Laborniveau für Spitzenforschung, Präzisionsinstrumente und anspruchsvolle Industrielasten bietet. Der Kernwert des SBK-Hochpräzisionstransformators liegt in der Erzielung einer außergewöhnlichen elektrischen Leistung: Die Genauigkeit der Spannungsregelung kann ±0,5 % oder sogar mehr erreichen.

Seine dynamische Reaktionszeit liegt im Millisekundenbereich, und durch mehrfache Abschirmung und ein Design mit extrem niedrigen Oberwellen kann die Verzerrungsrate der Ausgangswellenform (THD) auf unter 1 % gesenkt werden, wodurch Netzstörungen effektiv isoliert werden.

Der hochpräzise SBK-Transformator integriert eine mehrstufige Kompensationstopologie und sorgt so für ultimative Spannungsstabilität von Leerlauf bis Volllast. Das industrietaugliche Zuverlässigkeitsdesign und die umfassende Anpassungsfähigkeit an die Umwelt machen es zu einem Grundpfeiler für die Gewährleistung des ordnungsgemäßen Betriebs wichtiger Geräte in der Halbleiterfertigung, der Messkalibrierung, der medizinischen High-End-Bildgebung, Verteidigungstests und anderen Bereichen.

Wie wählt man einen SBK-Hochpräzisionstransformator aus?

1. Belastbarkeit und Gesamtkapazität ermitteln

Listen Sie alle Präzisionsgeräte auf, die vom SBK-Hochpräzisionstransformator angetrieben werden, wie z. B. Spektrometer, Elektronenmikroskope, Messstandards, analoge Netzteile mit High-End-ADC/DAC-Chip usw.

Berechnen Sie die Kapazität: Addieren Sie die stationären VA-Werte aller Lasten und reservieren Sie ausreichend Spielraum für induktive Lasten (es wird empfohlen, dass die Gesamtkapazität das 1,3- bis 1,5-fache der stationären Gesamtsumme beträgt). Stellen Sie sicher, dass das Standardmodell des Hochpräzisionstransformators der SBK-Serie über diese Kapazitätsstufe verfügt.

2. Bestimmen Sie Spannung und Frequenz

Eingangsspannung: Bestimmen Sie diese entsprechend dem Stromnetz vor Ort (z. B. 220 V einphasig, 380 V dreiphasig).

Ausgangsspannung: Muss genau mit der Nenneingangsspannung der Lastausrüstung übereinstimmen (z. B. 220 V ±0,5 %).

Frequenz: 50 Hz oder 60 Hz.

3. Bestätigen Sie die Installationsmethode

Bestätigen Sie, ob der SBK-Hochpräzisionstransformator in einem Rack installiert, vertikal aufgestellt oder in ein kundenspezifisches Chassis integriert ist. Überprüfen Sie die Außenmaße und das Gewicht.

Kühlbedingungen: Der Transformator hat einen hohen Wirkungsgrad, es treten aber dennoch Verluste auf. Stellen Sie sicher, dass der Installationsort gut belüftet ist, und reservieren Sie bei Bedarf Platz für die Umluftkühlung.

Umgebungsparameter: Überprüfen Sie, ob Temperatur, Luftfeuchtigkeit und Sauberkeit der Installationsumgebung innerhalb des zulässigen Bereichs liegen, der im Datenblatt des Produkts angegeben ist.

SBK Hochpräzise Transformatorfehler und -schutz

1. Abnormale Zustände

Interne Fehler: Kurzschlüsse zwischen den Phasen der Wicklungen, Kurzschlüsse zwischen den Windungen, einphasige Erdungsfehler

Äußere Fehler: zwischenphasige Kurzschlüsse an Leitungen, einphasige Erdungsfehler an Durchführungen

2. Abnormale Vorgänge

Überstrom verursacht durch externe Kurzschlüsse zwischen den Phasen

Überstrom und Sternpunktüberspannung durch externe einphasige Erdungskurzschlüsse

Überlastung durch Überschreitung der Nennkapazität

3. Schutzmaßnahmen bei internen Fehlern

Interne Fehler von SBK-Hochpräzisionstransformatoren erzeugen Lichtbögen und hohe Temperaturen, die schnell zu Schäden an Isolierung und Wicklungen führen. Der Kernschutz ist die „unverzögerte Auslösung“.

Erteilen Sie sofort (normalerweise <30 ms) Auslösebefehle, um alle Stromversorgungen auf der Eingangs- und Ausgangsseite der SBK-Hochpräzisionstransformatoren zu unterbrechen. Dies ist der grundlegendste und schnellste Schutz zum Schutz des Transformators selbst.

Der Pt100-Sensor, der im heißen Bereich der Wicklung der SBK-Hochpräzisionstransformatoren vorvergraben ist, arbeitet mit dem intelligenten Temperaturregler zusammen, um einen Alarm auszulösen, wenn die Temperatur den Grenzwert überschreitet, und auszulösen, wenn die gefährliche Temperatur erreicht wird.

4. Schutzmaßnahmen bei äußeren Fehlern

Wenn der Kurzschlussstrom den eingestellten hohen Schwellenwert überschreitet, löst der Leistungsschalter sofort aus (<100 ms) und unterbricht den schweren Kurzschluss in der Nähe der Quelle schnell.

Überwachen Sie die Vektorsumme dreiphasiger Ströme (Nullstrom), erkennen Sie einphasige Erdungsfehler von Durchführungen oder Leitungen empfindlich und lösen Sie entsprechend dem eingestellten Wert einen Alarm aus oder lösen Sie ihn aus.

5. Schutzmaßnahmen bei anormalen Vorgängen

Das eigene Spannungsstabilisierungssystem des Transformators ist die erste Verteidigungslinie, aber wenn auf der Stromversorgungsseite eine Störung auftritt, sollte das Schutzgerät als Backup dienen und auslösen, wenn die Spannung stark überschritten wird.
