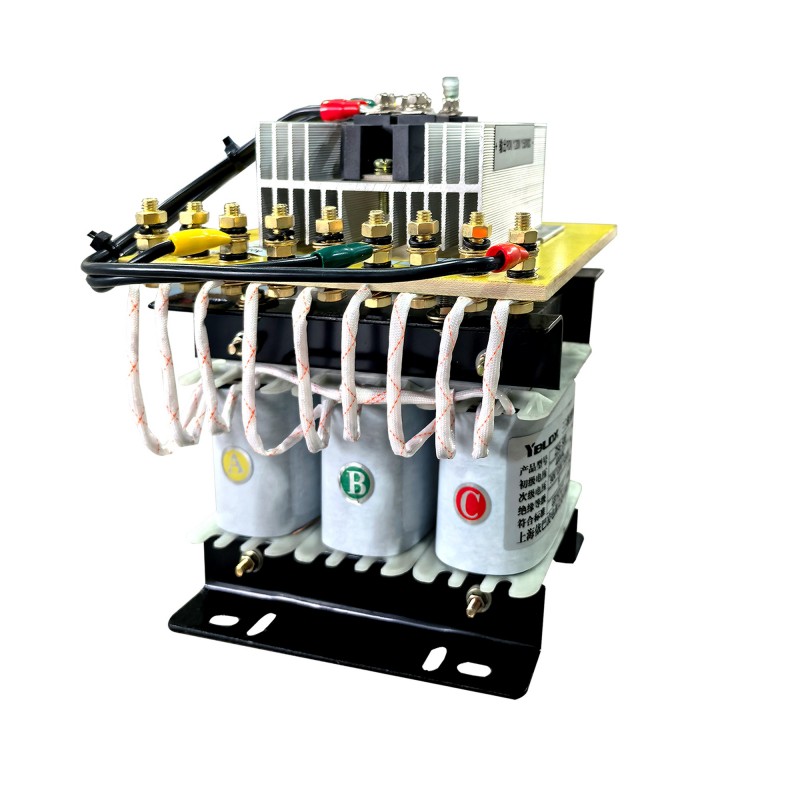

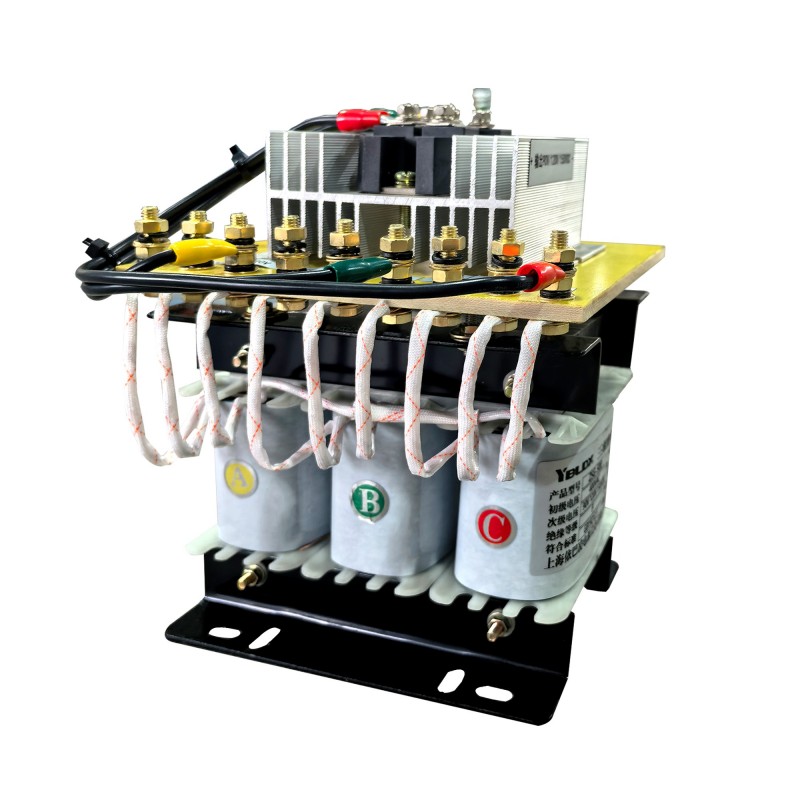

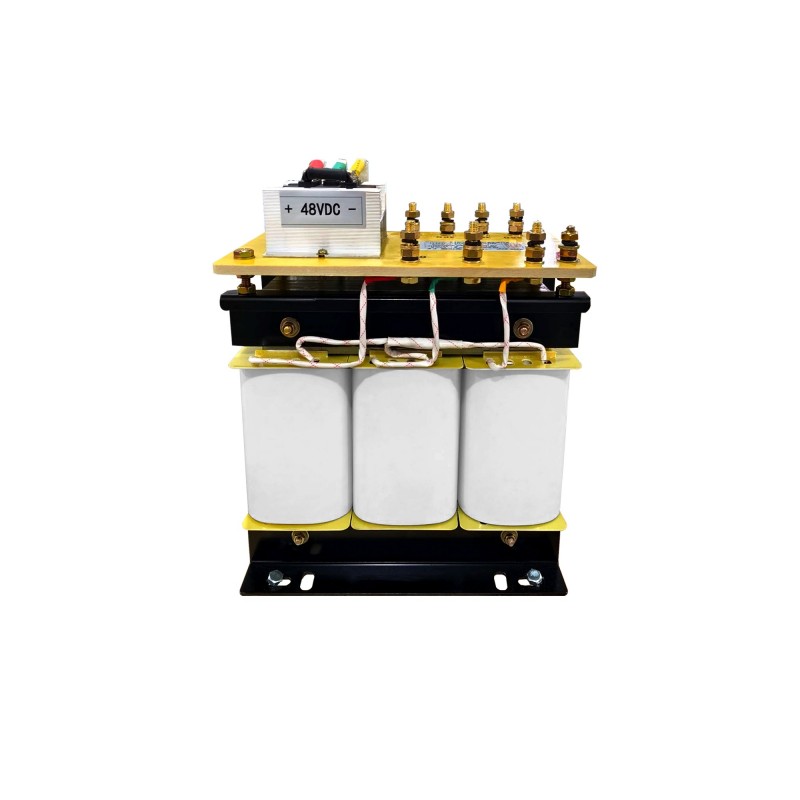

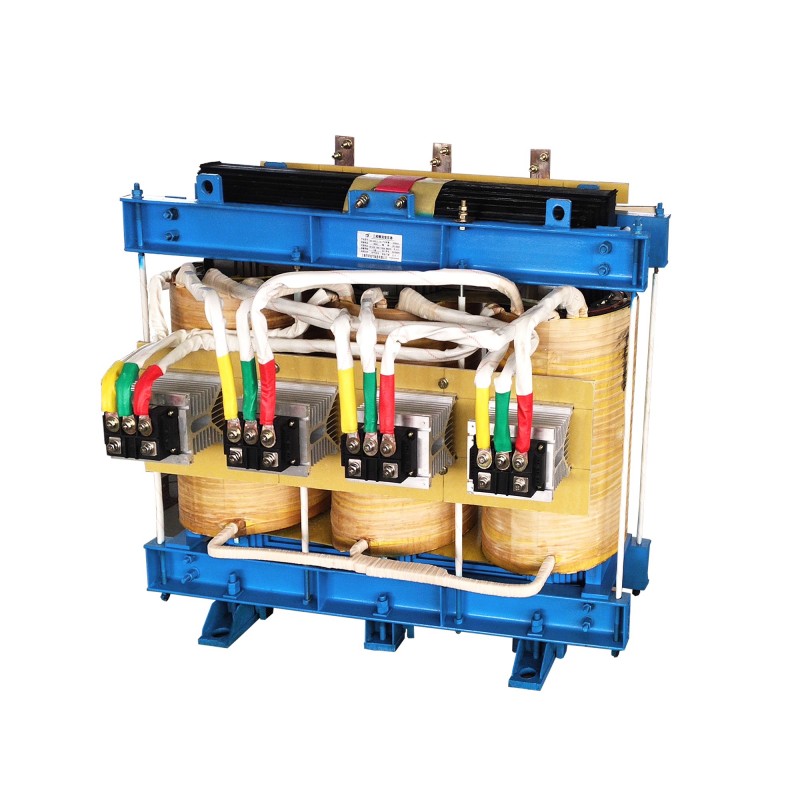

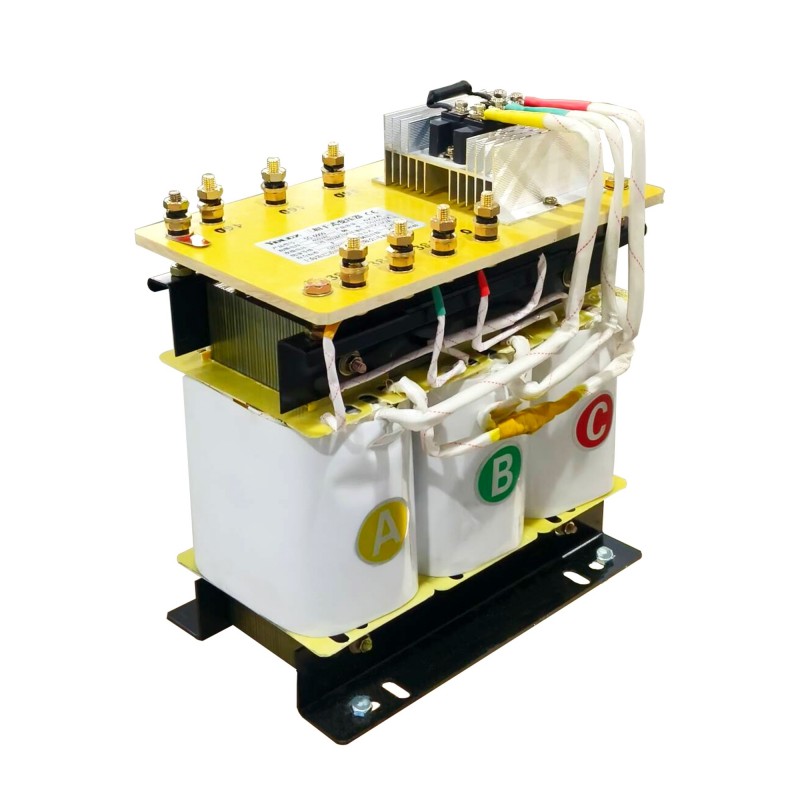

ZSG Dreiphasen-Trockentransformator

Der dreiphasige Trockentransformator ZSG ist ein Gerät, das Netzstrom in den von Gleichrichtern benötigten Strom umwandelt und in verschiedenen Industriebereichen weit verbreitet ist. Seine Hauptfunktion besteht darin, Wechselstrom in Gleichstrom umzuwandeln, und der Transformator eignet sich für eine Vielzahl von Anwendungsszenarien, einschließlich Batterieladung, elektrochemische Elektrolyse und allgemeine industrielle Gleichrichterstromversorgungen usw.

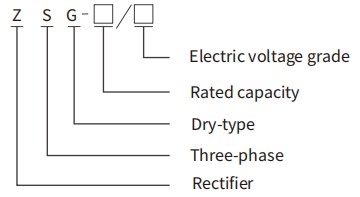

Modellnummern und ihre Bedeutung

Normale Betriebsbedingungen

Um sicherzustellen, dass die ZSG-Dreiphasen-Trockentransformatoren innerhalb ihrer vorgesehenen Lebensdauer sicher, stabil und effizient arbeiten, müssen die Installations- und Betriebsumgebung dieser Transformatoren eine Reihe klarer Randbedingungen strikt erfüllen.

In Bezug auf die klimatischen Bedingungen sollte die Obergrenze der Lufttemperatur +40 °C nicht überschreiten, die Durchschnittstemperatur innerhalb von 24 Stunden sollte unter +30 °C liegen und die Mindesttemperatur sollte nicht unter -5 °C liegen.

Gleichzeitig sollte die relative Luftfeuchtigkeit der Atmosphäre ≤50 % bei +40 °C betragen, die maximale monatliche durchschnittliche relative Luftfeuchtigkeit im feuchtesten Monat sollte 90 % erreichen, es muss jedoch sichergestellt sein, dass die monatliche durchschnittliche Mindesttemperatur +25 °C beträgt, um schädliche Kondensation auf der Oberfläche zu verhindern.

Aufgrund der geografischen Gegebenheiten sollte der Aufstellungsort der ZSG-Drehstrom-Kerntransformatoren in der Regel eine Höhe von 2000 Metern nicht überschreiten. Bei Überschreitung dieser Grenze müssen Kapazität und Isolierung entsprechend reduziert und verstärkt werden.

Der zulässige stationäre Abweichungsbereich der Eingangsversorgungsspannung beträgt ±5 % des Nennwerts, um das Risiko einer Kernübererregung zu vermeiden.

Darüber hinaus müssen die Transformatoren an einem Ort ohne starke Vibrationen und Stöße, mit einem soliden Fundament und guter Belüftung sowie fern von korrosivem, leitfähigem Staub oder brennbaren und explosiven Gasen aufgestellt werden.

Diese Bedingungen bilden zusammen den grundlegenden Umweltrahmen für den zuverlässigen Betrieb. Jede Abweichung von diesen Bedingungen kann die Alterung der Isolierung beschleunigen, Verluste erhöhen oder Störungen verursachen. Daher muss es vor der Auswahl und dem Standort vollständig bewertet und bestätigt werden.

Der Kern des ZSG-Dreiphasen-Trockentransformators

Der Kern des ZSG-Dreiphasen-Trockentransformators ist ein hochentwickeltes elektromagnetisches und mechanisches System, das für raue Industrieumgebungen entwickelt wurde. Es besteht im Wesentlichen aus vier Funktionskomponenten.

Magnetisches Kreissystem: Die Grundlage für die Energieübertragung unter Verwendung hochwertiger, kaltgewalzter, orientierter Siliziumstahlbleche mit hoher magnetischer Permeabilität, die stufenweise gestapelt sind, um einen dreiphasigen Dreisäulenkern zu bilden. Dies gewährleistet einen effizienten und verlustarmen Betrieb.

Schaltungssystem: der Hauptkörper für die Energieumwandlung. Die Hochspannungs- und Niederspannungswicklungen werden üblicherweise mit sauerstofffreier T2-Kupferfolie oder flachem Kupferdraht umwickelt und einem Vakuumdruckimprägnierungsprozess (VPI) unterzogen, bei dem sie mit hochtemperaturbeständigem Harz imprägniert und ausgehärtet werden, um eine solide, feuchtigkeitsbeständige und wärmeleitende integrierte Struktur zu bilden.

Dies ist der Schlüssel dafür, dass der ZSG-Dreiphasen-Trockentransformator Stoßbelastungen standhalten kann.

Isolations- und Wärmeableitungssystem: die Garantie für zuverlässigen Betrieb. Die Zwischenschicht- und Windungsisolierung aus hochtemperaturbeständigem DMD, Nomex usw. sorgt zusammen mit den Kühlluftkanälen und Zwangsluftkühlvorrichtungen in den Wicklungen dafür, dass der Temperaturanstieg kontrolliert wird.

Endgültiges mechanisches Schutz- und Verkabelungssystem: Bietet Schutz durch ein kunststoffbeschichtetes Stahlblechgehäuse und realisiert zuverlässige elektrische Verbindungen durch Kupferklemmen oder Stromschienen mit hoher Strombelastbarkeit.

FAQ

F: Wie ist die Lieferzeit?

A: Normalerweise dauert es etwa 30 Tage nach Bestätigung der Bestellung.

F: Würden Sie die Verwendung unseres Logos akzeptieren?

A: Bei einer guten Menge ist es absolut kein Problem, OEM zu verwenden.

F: Bieten Sie das externe Ablassventil und den Probenehmer mit abschließbarer Box an?

A: Wir beginnen, immer mehr neue Lagereinheiten hinzuzufügen, die aus Sicherheitsgründen über ein externes Ablassventil und einen Probenehmer mit abschließbarem Kasten sowie über externe Messgeräte in einem abschließbaren Kasten verfügen.

F: Wie viel Garantie?

A: 24 Monate, beschädigte Teile aus nichtmenschlichen Gründen innerhalb eines Jahres bereitstellen.

F: Sind Sie ein Handelsunternehmen oder Hersteller?

A: Wir sind eine Produktionsfabrik.
