Wie gelangt der Strom vom Umspannwerk zur Fabrik? Warum ist es immer noch der Öltransformator?

Im Energiesystem gibt es einen Gerätetyp, der seit über hundert Jahren existiert, dessen Prinzip unverändert geblieben ist und dessen Aufbau nicht ausgefallen ist, der aber die ganze Zeit über im Einsatz war:

DerÖltransformator.

Der Öltransformator liegt weder im Trend noch ist er cool, aber er ist in jeder Fabrik, jedem Wohngebiet und jeder Verteilungsleitung zu finden.

I. Was genau macht der Öltransformator?

Einfach ausgedrückt: Es wandelt Hochspannungsstrom in Niederspannungsstrom um oder umgekehrt.

Der vom Kraftwerk kommende Strom hat eine sehr hohe Spannung (mehrere Zehntausende Volt oder sogar Hunderttausende Volt) und kann nicht direkt für Geräte verwendet werden. Die in Öl getauchte Transformatorstation reduziert die Spannung – auf 380 V für Fabriken oder 220 V für Privathaushalte.

In umgekehrten Fällen ist es in manchen Situationen erforderlich, Niederspannung in Hochspannung umzuwandeln (z. B. Photovoltaikkraftwerke und Windparks, die an das Stromnetz angeschlossen werden), und es ist auch der Öltransformator, der dies tut.

Der Öltransformator macht nur eines: Spannungswandlung.

Dies geschieht seit über hundert Jahren, ohne seinen Ansatz zu ändern.

II. Warum wird in der heutigen Zeit immer noch „Öl“ verwendet?

Manche Leute fragen: Sind Trockentransformatoren nicht sicherer? Warum immer noch Öltransformatoren verwenden?

Die Antwort liegt in drei Worten: Kann standhalten.

Der Öltransformator ist nicht „rückwärts“; Es ist die am besten geeignete Lösung in Szenarien, in denen Zuverlässigkeit, Kapazität und Kostenanforderungen hoch sind.

III. Was genau macht das „Öl“ im Öltransformator?

Es wird nicht zur Verbrennung verwendet; Es dient der Isolierung und Wärmeableitung.

Isolierung: Zwischen der Spule und dem Kern, zwischen der Spule und dem Gehäuse, zwischen verschiedenen Spannungsniveaus der Spule ist sie durch Öl getrennt, um Lichtbogenbildung und Entladung zu verhindern.

Wärmeableitung: Wenn sich die Spule erwärmt, nimmt das Öl die Wärme auf, überträgt sie an die Wand des Öltanks und gibt sie an die Luft ab.

Aus diesem Grund ist dieÖltransformatorhat eine starke Überlastfähigkeit – die Wärmekapazität des Öls ist groß und bei kurzzeitigem Überlastbetrieb ist der Temperaturanstieg nicht so schnell wie bei Trockentransformatoren.

IV. Sind Öltransformatoren störanfällig?

Im Gegenteil, der Öltransformator ist die langlebigste Art von Energieversorgungsgeräten.

Solange er nicht längere Zeit stark überlastet wird, nicht längere Zeit ohne Öl betrieben wird und nicht häufig Blitzeinschlägen oder Kurzschlüssen ausgesetzt ist, kann ein einzelner Öltransformator eine Lebensdauer von 20 bis 30 Jahren haben.

Die häufigsten „Probleme“ sind eigentlich nur ein paar Arten:

Ölstandsabfall (Leckage oder Verdunstung)

Ölverschlechterung (Feuchtigkeit oder Oxidation)

Kondensator, Stufenschalter, Alterung der Isolierung

Überlastung führt zu übermäßigem Temperaturanstieg

All dies kann durch regelmäßige Inspektionen und Öltests im Vorfeld erkannt und behoben werden.

V. Die von Kunden am häufigsten gestellten Fragen bei der Auswahl eines Öltransformators

1. Kupfer oder Aluminium?

Kupfer hat eine gute Leitfähigkeit, Hitzebeständigkeit und eine lange Lebensdauer, ist aber teuer.

Aluminium ist günstiger, hat aber bei gleicher Kapazität ein größeres Volumen und eine etwas höhere Wärmeentwicklung.

Die Auswahl hängt vom Budget und den Anforderungen vor Ort ab. Aber eines ist zu beachten: Wenn es sich um ein Dauerhochlast- oder Exportprojekt handelt, empfiehlt sich der Einsatz von Kupfer.

2. Vollständig abgedichtet oder mit Ölreservoir?

Vollständig versiegelt: Öl kommt nicht mit Luft in Berührung, altert langsam und wartungsfrei, geeignet für den Außenbereich

Mit Ölreservoir: Es gibt ein Entlüftungsgerät, das die Beobachtung des Ölstands ermöglicht und für Situationen geeignet ist, die regelmäßige Inspektionen erfordern

3. Wie wählt man den Verlustgrad (Energieeffizienz)?

S11, S13, S20... Je größer die Zahl, desto geringer der Verlust, aber der Preis ist höher.

Berechnen Sie, ob die jährlichen Stromeinsparungen die höheren Beschaffungskosten decken können – normalerweise kann S13 die Differenz in 2-3 Jahren ausgleichen.

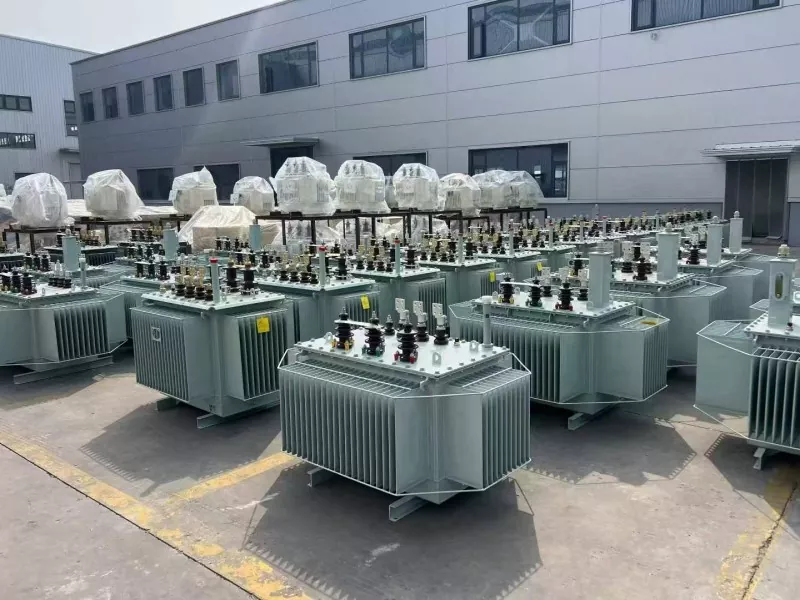

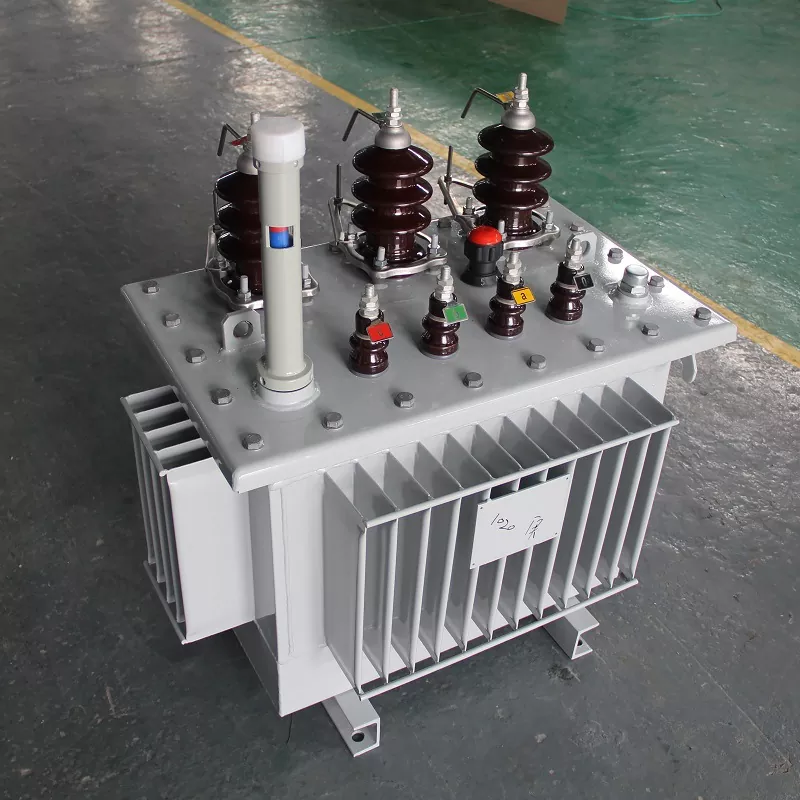

VI. Die Öltransformatoren von Yibaling

Wir produzierenÖltransformatorenDabei geht es nicht um eine „schwarze Technologieroute“, sondern um die Auswahl guter Materialien, die Kontrolle guter Prozesse und die Durchführung gründlicher Tests.

Kern: Kaltgewalzte orientierte Siliziumstahlbleche mit hoher magnetischer Permeabilität, vollständig versetzte Nahtstapelung, geringer Leerlaufverlust

Wicklung: Reines Kupfer (Standard) oder hochreines Aluminium (je nach Bedarf), strenge Zwischenschichtisolierung, starke Kurzschlussfestigkeit

Isolieröl: Hochwertiges Transformatorenöl, das vor Verlassen des Werks vollständig auf Spannungsfestigkeit, Feuchtigkeitsgehalt und dielektrischen Verlust getestet wurde. Kraftstofftank: Wellenförmiger Blech- oder Blechkühler, vollständig abgedichtete Schweißung, auslaufsicher, korrosionsbeständig und taubeständig

Werksprüfung: Verhältnisschwankung, Gleichstromwiderstand, Isolationswiderstand, Leerlaufverlust, Lastverlust, Netzfrequenz-Stehspannung ... Jede Einheit wird getestet, keine Stichprobenprüfung. Anwendbar für:

Fabrikstromverteilung, kommunales Umspannwerk

Bergbau-, Chemie-, Papier- und Textilindustrie

Solarenergieverstärkung, Windkraftnetzanbindung

Exportunterstützung, Auslandshilfeprojekte

Kapazität: 30 kVA - 3150 kVA

Spannung: 10 kV / 0,4 kV als Hauptoption, unterstützt nicht standardmäßige Anpassungen

VII. Zusammenfassung in einem Satz

Der in Öl getauchte Transformator ist nicht der modernste, aber er ist definitiv eines der zuverlässigsten Stromverteilungsgeräte in „schwierigen Gefechten“ wie großer Kapazität, hoher Last, Außenumgebung und Langzeitbetrieb.

Strom wird vom Himmel geliehen und stützt den Boden.

Wenn Sie Auswahlanforderungen für Öltransformatoren haben (Kapazität, Spannung, Energieeffizienzklasse, vollständig abgedichtet oder mit Ölspeichertank, Exportzertifizierung), können Sie sich an die wendenYibaling Power Technology-Teamjederzeit.
