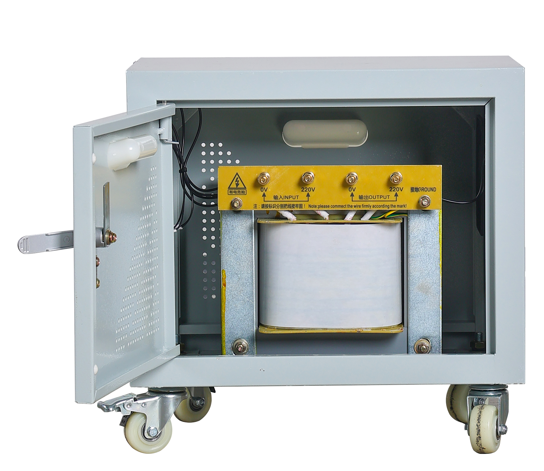

Was ist ein DG-Trenntransformator und warum ist er wichtig?
Ein DG-Trenntransformator ist ein einphasiger Trockentrenntransformator, der für die Bereitstellung sauberer, isolierter und sicherer Energie für empfindliche Geräte, medizinische Geräte, Laborinstrumente und industrielle Steuerungssysteme entwickelt wurde.
Seine Kernfunktion ist einfach, aber wesentlich: Es überträgt elektrische Energie von der Primärseite zur Sekundärseite, ohne dass eine direkte elektrische Verbindung zwischen ihnen besteht. Energie bewegt sich durch ein Magnetfeld – nicht durch Drähte.
Warum ist das wichtig?
Denn direkte elektrische Verbindungen transportieren mehr als nur Strom. Sie übertragen Rauschen, Überspannungen, Oberschwingungen und Erdschlüsse. Ein Standard-Netzteil leitet diese Probleme direkt an Ihre Geräte weiter. Ein Trenntransformator blockiert sie.
Der DG-Transformator sitzt zwischen der Netzversorgung und der empfindlichen Last. Es isoliert die Last vom Netz, filtert hochfrequentes Rauschen heraus, unterbricht Erdschleifen und sorgt für eine saubere, sichere und stabile Stromquelle.
Kurz gesagt: Ihre Geräte sehen nur den Strom, den sie benötigen – und nicht den Müll im Stromnetz.
Wie einDG-TrenntransformatorFunktioniert
Das Prinzip ist elektromagnetische Induktion, das Design ist jedoch auf Isolierung ausgelegt.
Schritt 1 – Eingabe
Die Primärwicklung wird an die Wechselstromversorgung angeschlossen – typischerweise 220 V oder 110 V einphasig.
Schritt 2 – Magnetische Kopplung
Es besteht keine direkte elektrische Verbindung zwischen Primär- und Sekundärseite. Die Energieübertragung erfolgt durch ein Magnetfeld im Kern.
Schritt 3 – Ausgabe
Die Sekundärwicklung erzeugt die Ausgangsspannung – gleich der Eingangsspannung (1:1) oder herauf-/heruntergestuft, wenn es die Anwendung erfordert.
Schritt 4 – Isolierung
Da es keinen direkten Strompfad gibt, ist die Last vollständig vom Netz isoliert. Dies blockiert:
Gleichtaktrauschen
Erdschleifen
Leckströme
Überspannungen und Transienten
Schritt 5 – Elektrostatische Abschirmung (optional)
Für Anwendungen, die eine noch sauberere Leistung erfordern, kann der DG mit einer elektrostatischen Kupferabschirmung zwischen Primär- und Sekundärwicklung gebaut werden, die geerdet ist, um hochfrequente Störungen von der Last abzuleiten.
Das Ergebnis: saubere, isolierte und sichere Stromversorgung für empfindliche Geräte.
Häufige Arten vonDG-Trenntransformatoren
DG-Transformatoren sind in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Anwendungen gerecht zu werden.
| Typ | Typische Bewertung | Hauptmerkmale | Am besten für |
| Standard-GD | 0,1 kVA – 30 kVA | 1:1-Isolierung, Metallgehäuse, Klemmenblockanschluss | Allgemeine Industrie-, Labor- und Gewerbeanwendungen |
| Medizinischer Grad DG | 0,5 kVA – 10 kVA | Extrem geringe Leckage (<0,1 mA), verstärkte Isolierung, medizinische Sicherheitszertifizierung | An Patienten angeschlossene medizinische Geräte, Operationssäle, Intensivstationen |
| Audioqualität DG | 0,1 kVA – 5 kVA | Zusätzliche Abschirmung, geringes mechanisches Brummen, symmetrischer Ausgang | Professionelle Audio-, Aufnahmestudios, Rundfunksysteme |
| Instrumentenklasse DG | 0,5 kVA – 5 kVA | Geringe Leckage, strenge Regelung, <10 pF Kopplungskapazität | Laborinstrumente, Messgeräte, Kalibriersysteme |
| Benutzerdefinierte DG | Benutzerdefiniert | Spezifische Spannungsverhältnisse, mehrere Sekundärwicklungen, spezielle Gehäuse | OEM-Ausrüstung, Spezialanwendungen, Nachrüstungen |
Die standardmäßige 1:1-Isolierung DG ist die gebräuchlichste Konfiguration für die Allzweck-Isolierung.
WarumDG-TrenntransformatorenGegenstand
Denn „sauberer Strom“ ist kein Luxus, sondern eine Voraussetzung für empfindliche Geräte.
Folgendes leistet ein DG-Trenntransformator, den normale Transformatoren nicht leisten können:
1. Elektrische Sicherheit
Die Isolationsbarriere zwischen Primär- und Sekundärseite bedeutet, dass ein Fehler auf der Primärseite – eine Überspannung, ein Erdschluss, ein Blitzschlag – die Last nicht erreichen kann. Benutzer, die Sekundärstromkreise berühren, sind keiner Primärspannung ausgesetzt.
2. Rauschunterdrückung
Hochfrequentes Rauschen von VFDs, Schaltnetzteilen und anderen Quellen wird durch die Isolationsbarriere blockiert. Die optionale elektrostatische Abschirmung reduziert das Rauschen um 60–100 dB und sorgt so für sauberen Strom für empfindliche Elektronik.
3. Eliminierung von Erdschleifen
Wenn mehrere Geräte eine gemeinsame Masse haben, können zirkulierende Ströme Brummen, Drift und Fehler verursachen. Der DG-Transformator bietet eine isolierte Erdungsreferenz, unterbricht Erdschleifen und stoppt das Rauschen an der Quelle.
4. Reduzierung des Leckstroms
In medizinischen Umgebungen können bereits kleine Leckströme gefährlich sein. DG-Transformatoren in medizinischer Qualität sind mit einer extrem niedrigen Kopplungskapazität ausgestattet und halten den Leckstrom unter 0,1 mA – sicher für an den Patienten angeschlossene Geräte.
5. Geräteschutz
Die Isolierung blockiert Überspannungen, Spannungsspitzen und Transienten, die andernfalls zu einem vorzeitigen Ausfall empfindlicher Elektronik führen würden. Ein DG-Transformator ist oft die erste Verteidigungslinie für teure Instrumente und Steuerungen.
6. Einhaltung gesetzlicher Vorschriften
Viele medizinische, Labor- und Industriesicherheitsstandards erfordern eine Isolierung für bestimmte Geräteklassen. Ein ordnungsgemäß spezifizierter DG-Transformator erfüllt diese Anforderungen.
Das Richtige wählenDG-Trenntransformator
Bei der Auswahl eines DG-Transformators müssen mehr als nur Spannung und kVA berücksichtigt werden.
Schritt 1 – Bestimmen Sie die Last
Listen Sie alle Geräte auf, die an den Transformator angeschlossen werden. Fügen Sie die Nennleistung in VA oder Watt hinzu.
Formel: Gesamt-VA = Summe der Einzellasten × 1,2 (Sicherheitsmarge)
Schritt 2 – Geben Sie die Eingangs-/Ausgangsspannung an
| Anwendung | Typisches Spannungsverhältnis |
| Standardisolierung | 220V/220V (1:1) |
| Für 110-V-Geräte gehen Sie zurück | 220V/110V |
| Steigen Sie auf 220-V-Geräte um | 110V/220V |
| Medizinische Geräte | 220 V/220 V (geringe Leckage) |
Schritt 3 – Entscheiden Sie sich für eine elektrostatische Abschirmung
| Situation | Empfehlung |
| Allgemeiner Industrie- oder Laborgebrauch | Standard (kein Schild erforderlich) |
| Geräte mit digitalen/analogen Signalen | Elektrostatische Abschirmung empfohlen |
| Medizinische Geräte oder Audiosysteme | Schild erforderlich |
| Anwendung | Maximaler Leckstrom |
| Allgemeine Industrie | <2mA |
| Laborinstrumente | <0,5 mA |
| Medizinische Geräte (an den Patienten angeschlossen) | <0,1 mA |
Schritt 5 – Wählen Sie den Gehäusetyp
Offener Rahmen – Montage in einem vorhandenen Panel
Geschlossen (IP20) – Standard-Metallgehäuse
IP54 – Staubdicht und spritzwassergeschützt (für Industrieumgebungen)
Schritt 6 – Isolationsklasse prüfen
Für Anwendungen im Dauerbetrieb ist eine Isolierung der Klasse F (155 °C) oder H (180 °C) anzugeben.
Schritt 7 – Fordern Sie Testberichte an
Ein seriöser Lieferant sollte Folgendes bieten:
Isolationswiderstandstest (≥100 MΩ bei 500 V DC)
Dielektrischer Widerstandstest (≥2000 V AC für 1 Minute)
Keine Lastverlustmessung
Leckstrommessung (für medizinische Einheiten)
Spannungsregelungstest
Letzte Gedanken
Der DG-Trenntransformator ist nicht die teuerste Komponente in einem Stromversorgungssystem. Für den Schutz empfindlicher Geräte ist es jedoch möglicherweise das wichtigste.
Es arbeitet leise im Hintergrund und erledigt eine Aufgabe gut: den schlechten Strom raus und den guten Strom reinzuhalten. Keine Lichter, keine Anzeigen, keine Software-Updates. Einfach saubere, zuverlässige Isolierung, Jahr für Jahr.
Wenn Sie empfindliche Elektronik betreiben, an Patienten angeschlossene Geräte schützen oder mysteriöse Geräteprobleme beheben möchten – Erdschleifen, Rauschen, Drift – ist der DG-Transformator eine der effektivsten Lösungen, die Sie installieren können.
Sauberer Strom ist für empfindliche Geräte keine Option. Es ist die Grundlage für einen zuverlässigen Betrieb.
