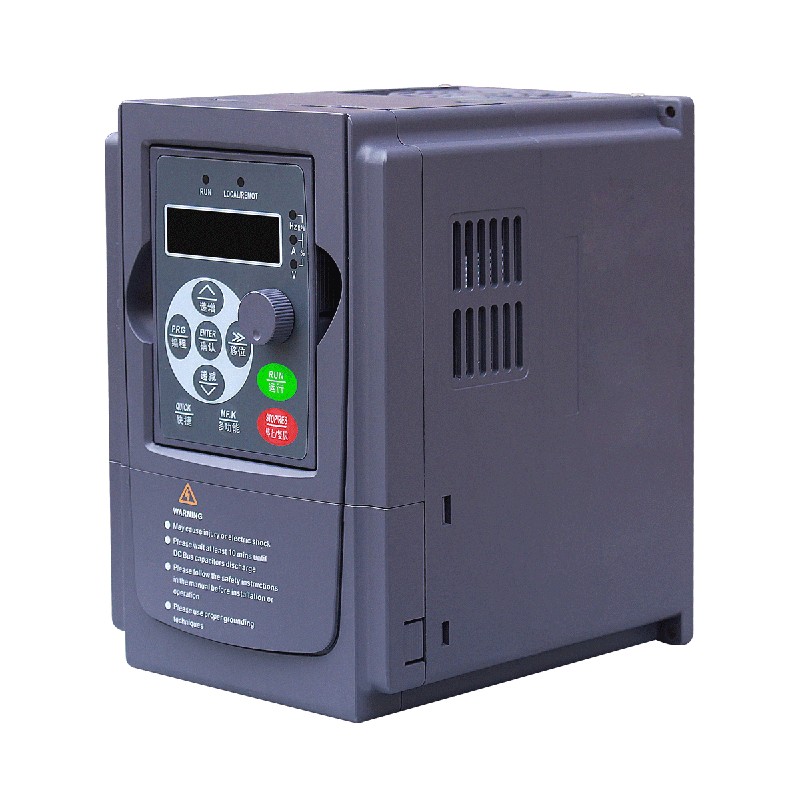

Hochleistungs-Vektor-Frequenzumrichter

Hochleistungs-Vektorfrequenzumrichter von Yibaling sind das Herzstück der High-End-Leistungssteuerung in industriellen Antriebsanwendungen und wurden speziell für den Antrieb kritischer Geräte in rauen Umgebungen entwickelt. Sie vereinen die robuste Zuverlässigkeit der Hochleistungssteuerung mit der präzisen Effizienz der Vektorsteuerung.
Die sogenannte „Überlastung“ bedeutet, dass es starken Stößen standhält, eine Überlastfähigkeit von mehr als 150 % aufweist und in rauen Umgebungen mit viel Staub und starken Vibrationen über einen langen Zeitraum stabil arbeiten kann. Und die Vektorkontrolle ist ihr technisches Wesen.
Durch fortschrittliche Algorithmen kann der Hochleistungs-Vektorfrequenzumrichter das Drehmoment und das Magnetfeld des Wechselstrommotors wie ein Gleichstrommotor präzise entkoppeln und unabhängig steuern. Dadurch kann der Motor auch bei null oder extrem niedrigen Drehzahlen 100 % Volllastdrehmoment abgeben und innerhalb von Millisekunden schnell auf plötzliche Laständerungen reagieren.

Unternehmensprofil

Vergleichen Sie mit dem allgemeinen Frequenzumrichter

Fabrikinspektionsprozess

1. Stellen Sie die Qualität der Kernkomponenten sicher

Verwenden Sie spezielle Testinstrumente, um statische Parametertests (z. B. Sättigungsspannung Vce(sat) und Gate-Schwellenspannung Vge(th)) sowie einige dynamische Tests an jedem IGBT-Modul im Hochlast-Vektorfrequenzumrichter durchzuführen, um die Parameterkonsistenz sicherzustellen und fehlerhafte Produkte zu eliminieren.
Testen Sie unter simulierten Lastbedingungen die Ausgangswellenform, die Isolationsspannung und die Reaktionszeit des Kurzschlussschutzes (muss im Mikrosekundenbereich liegen) der Antriebsschaltung des Vektorfrequenzwandlers durch Vorrichtungen und führen Sie automatisierte Scantests an der Kommunikationsschnittstelle der Hauptsteuerplatine (z. B. Profibus, Ethernet), den analogen/digitalen E/A-Kanälen und dem Speicher durch.

2. Sicherheits- und Isolationsprüfungen

Verwenden Sie ein 1000-V-Megaohmmeter, um den Isolationswiderstand zwischen allen Eingangsklemmen, Ausgangsklemmen und dem DC-Bus zur Schutzerde zu messen (typischerweise > 100 MΩ erforderlich).
Legen Sie eine AC-Hochspannung an, die viel höher als die Nennspannung ist (wenn die Eingangsnennspannung beispielsweise 380 V beträgt, kann die Prüfspannung 2500 V AC betragen und eine Minute lang anhalten), um die Isolationsfestigkeit des Hauptstromkreises ohne Durchschlag oder Überschlag zu testen.

3. Leistungstests

Betreiben Sie den Schwerlast-Vektorfrequenzumrichter mindestens 2–4 Stunden lang kontinuierlich mit 100 % Nennstrom und Nenndrehzahl, bis die thermische Stabilität erreicht ist. Verwenden Sie eine Infrarot-Wärmebildkamera, um die Hot-Spot-Temperatur des IGBT-Kühlkörpers, die Temperatur des DC-Bus-Kondensatorgehäuses und die Temperatur der Sammelschienen-Verbindungspunkte genau zu messen und aufzuzeichnen. So stellen Sie sicher, dass der Temperaturanstieg an jedem Punkt unter der Auslegungsgrenze liegt (z. B. ≤ 70 K).
Geben Sie unter Leerlauf- oder Leichtlastbedingungen einen Schrittdrehmomentbefehl ein und messen Sie mit einer Stromsonde und einem Oszilloskop mit hoher Bandbreite die Reaktionszeit und das Überschwingen des Ausgangsdrehmomentstroms (Iq), um die dynamische Drehmomentreaktionsfähigkeit des Hochlast-Vektorfrequenzwandlers (bis zur Millisekundenebene) zu überprüfen.
Verwenden Sie bei unterschiedlichen Geschwindigkeitspunkten (einschließlich extrem niedriger Geschwindigkeiten wie 0,5 Hz) ein hochpräzises Geschwindigkeits-Encoder-Feedback, um die Genauigkeit der stationären Geschwindigkeit und den Schwankungsbereich zu messen.
Legen Sie eine Nennlast von 150 % an und halten Sie sie 60 Sekunden lang aufrecht, um sicherzustellen, dass das Produkt nicht auslöst und nicht überhitzt.
Simulieren Sie den Motoranlauf oder einen starken Aufprall, um sicherzustellen, dass der Motor einen Spitzenstrom von 180–200 % (mehrere Sekunden lang) abgeben kann und dass der Antriebsschaltkreis nicht ausfällt.

4. Alterungstests

Platzieren Sie den Hochleistungs-Vektorfrequenzumrichter in einer Hochtemperatur-Klimakammer (z. B. 50–55 °C) und lassen Sie ihn 12–24 Stunden lang zyklisch unter Nennlast oder Wechsellast laufen.
Lassen Sie das Produkt häufig zwischen Leerlauf-, Halblast- und Volllastzyklen wechseln, wodurch die internen Komponenten (insbesondere IGBT, Kondensatoren) wiederholten thermischen Ausdehnungs- und Kontraktionsbelastungen ausgesetzt werden und Schweiß- und Materialfehler sichtbar werden.
