Einphasiger Hochleistungsspannungsregler

Der einphasige Hochleistungsspannungsregler von Yibaling ist im Wesentlichen ein Leistungsventil, das die Wechselstromspannung präzise einstellen kann. Es kann die Eingangsspannung stufenlos und kontinuierlich auf jeden gewünschten Wert innerhalb des zulässigen Leistungsbereichs des Geräts anpassen. Sie können sicher sein, Yibaling als Ihren Hersteller und Lieferanten dieses Produkts zu wählen.
Für jene Industrie- und Forschungsbereiche, die sowohl eine hohe Leistung als auch eine extrem hohe Spannungsregelgenauigkeit erfordern, wird das Produkt zu einem sehr nützlichen Helfer.
Unter ihnen hat der selbstgekoppelte Typ einen einfachen Aufbau und niedrige Kosten, aber es gibt Bürstenverschleiß; Während der berührungslose Typ zwar teurer ist, aber die Vorteile einer schnellen Regelung und Wartungsfreiheit bietet und besser für Automatisierungssteuerungsanforderungen geeignet ist.
Das Hauptmerkmal liegt in der Fähigkeit, Lasten von mehreren zehn bis Hunderten von Kilowatt zu tragen, eine präzise Spannungsregelung zu erreichen und über integrierte Mehrfachschutzfunktionen wie Überstrom und Überhitzung zu verfügen.
Unser Produkt wird häufig in Szenarien wie dem Sanftanlauf großer Geräte, der Temperaturregelung von Elektroöfen, der Beleuchtungsanpassung, Produktalterungstests und Experimenten mit neuen Energiegeräten eingesetzt und wird zu einem wichtigen Gerät für die Erzielung einer sicheren, stabilen und kontrollierbaren Stromversorgung in modernen Stromversorgungssystemen.

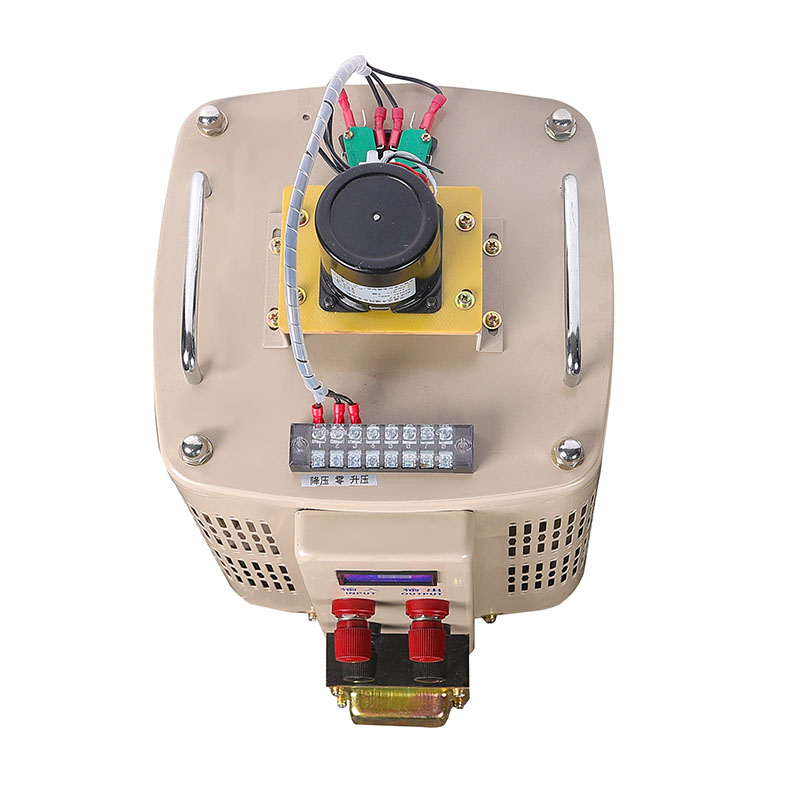

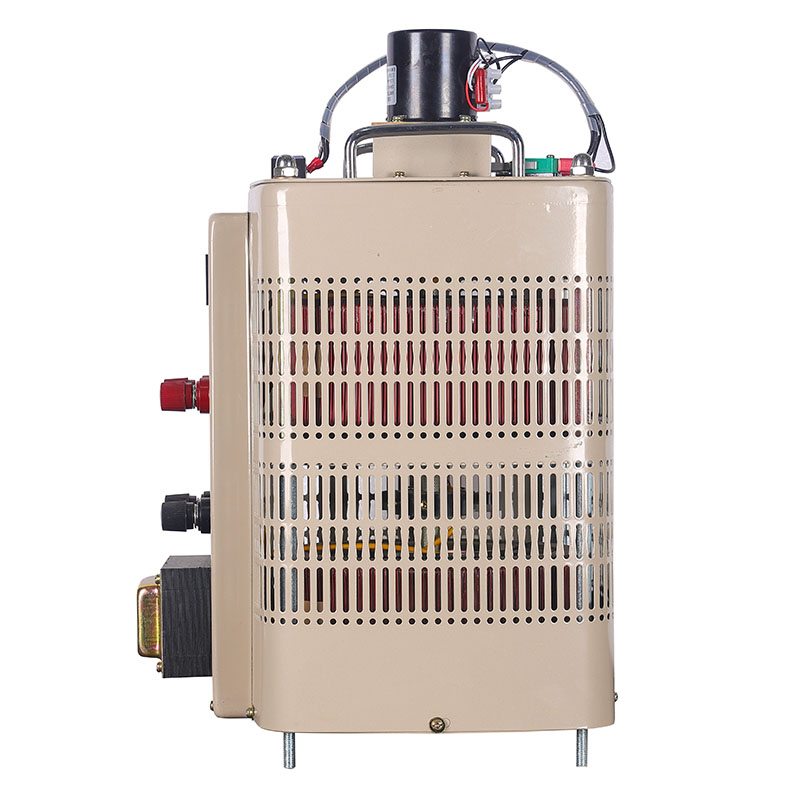

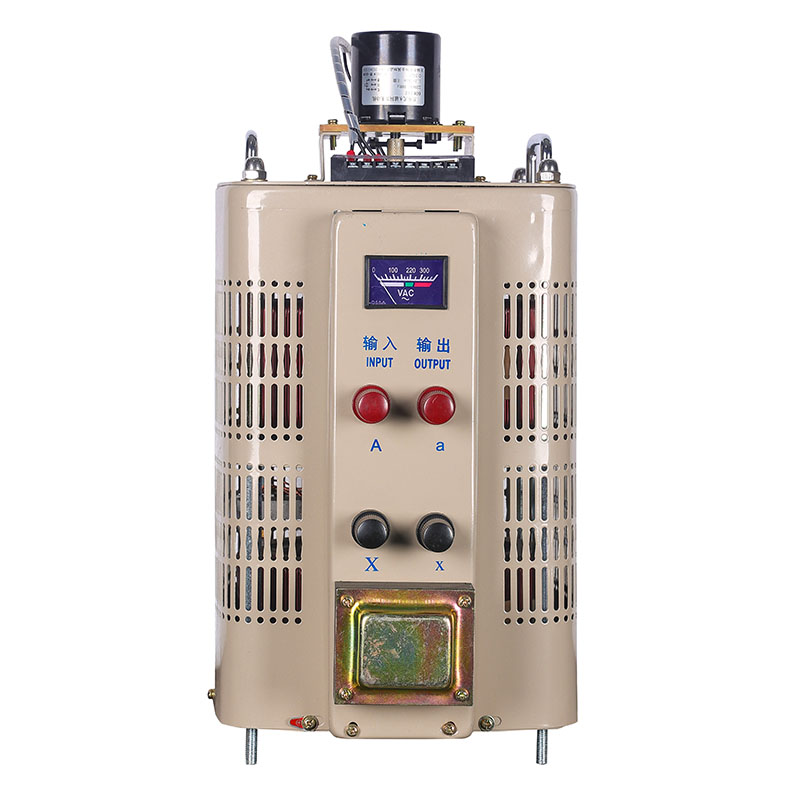

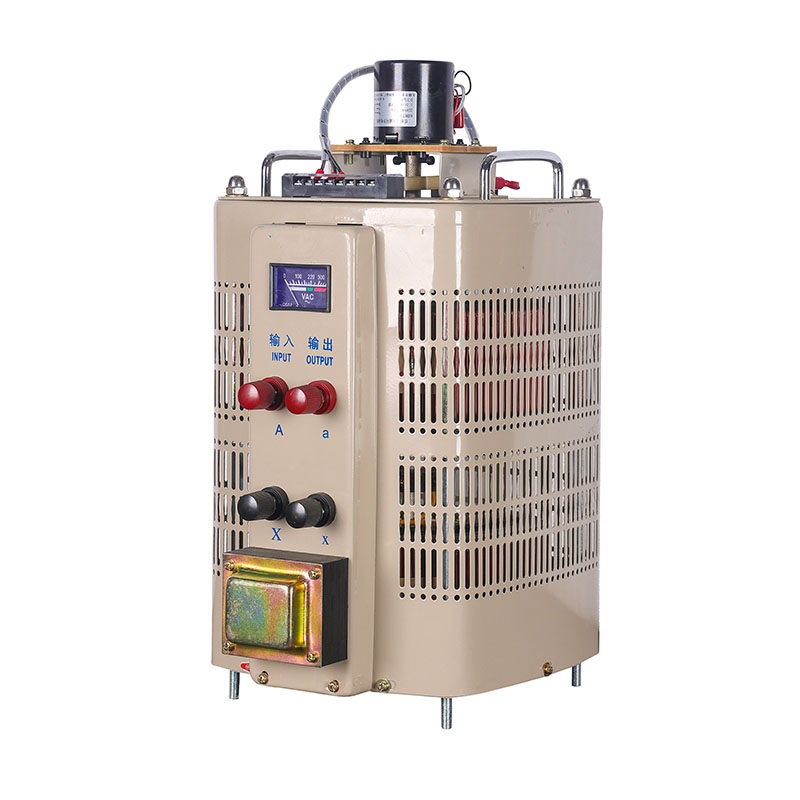

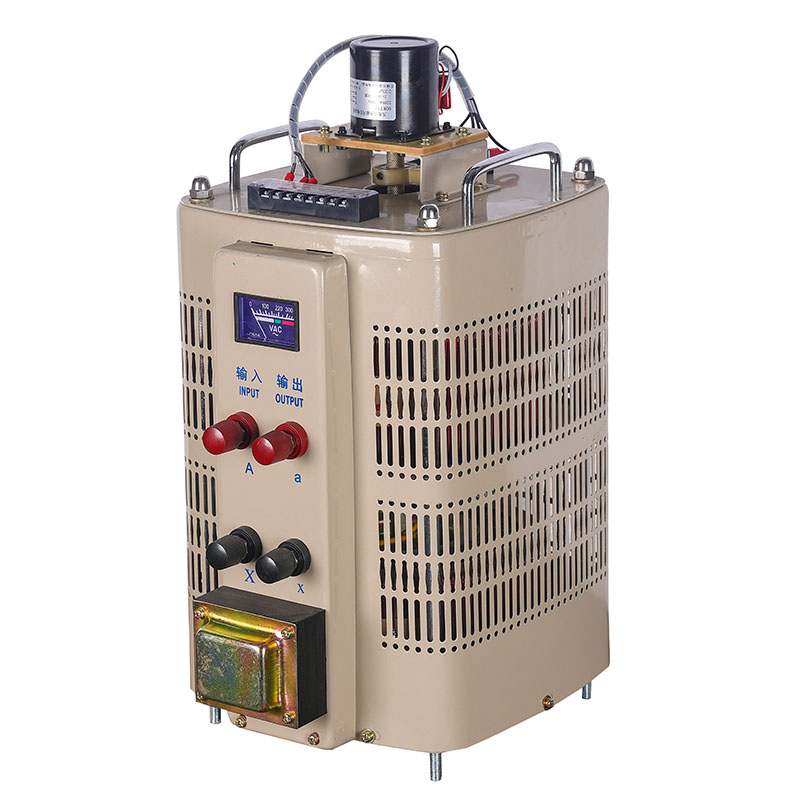

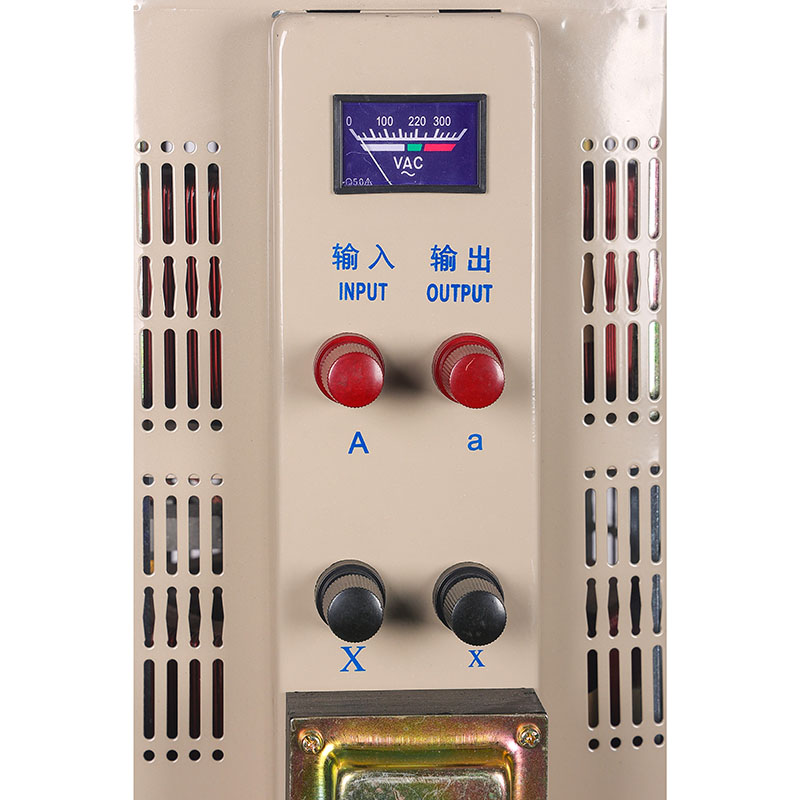

Produktbild

Produktstruktur

Der Spannungsregelungskern des einphasigen Hochleistungsspannungsreglers von Yibaling basiert aufeine Reihe präziser und robuster elektromechanischer Koordinationssysteme. Das Grundprinzip besteht darin, durch präzise Veränderung der Kontaktposition der Spezialbürste auf der fein geschliffenen leitfähigen Oberfläche der Zylinderwicklung das effektive Windungsverhältnis zwischen Primär- und Sekundärseite kontinuierlich und stufenlos zu verändern und so eine gleichmäßige Regelung der Ausgangsspannung zu erreichen.

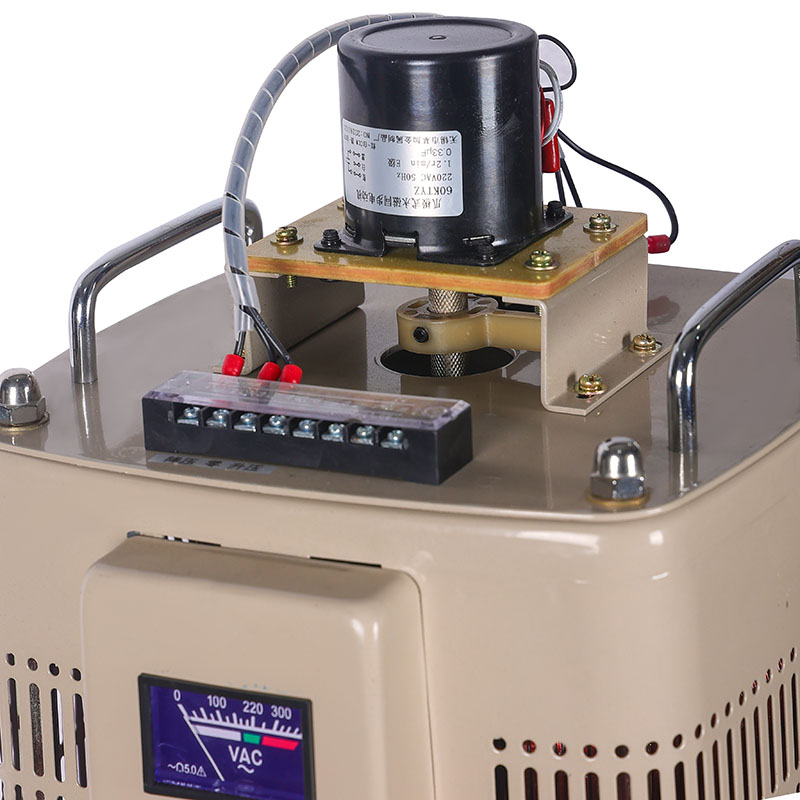

Der Schlüssel liegt in der Gestaltung und Umsetzung des Übertragungsmechanismus: Das System wird von einem speziellen Asynchronmotor mit niedriger Drehzahl und hohem Drehmoment als Antriebsquelle angetrieben. Sein Ausgang wird in der ersten Stufe untersetzt und durch ein Schneckenradpaar aus hochfester Legierung selbsthemmend. Dies sorgt für eine reibungslose Übertragung, präzise Positionierung und zuverlässige Verriegelung in jeder Position und verhindert Unrundheit aufgrund von Vibrationen.
Der kompakte Aufbau der gesamten Übertragungskette und das hohe Drehmomentverstärkungsverhältnis sorgen dafür, dass die Bürste und die Wicklungsoberfläche auch unter Bedingungen hoher Leistung und hohem Strom einen konstanten und geeigneten Druck aufrechterhalten können, wodurch ein geringer Kontaktwiderstand, geringe Funkenbildung und eine langlebige, zuverlässige Spannungsregelung erreicht werden. Dieses System ist die physikalische Grundlage für die Realisierung und den stabilen Betrieb der manuellen oder automatischen präzisen Spannungsregelung des einphasigen Hochleistungsspannungsreglers.

Betriebsbedingungen

Bei der Verwendung eines einphasigen Hochleistungsspannungsreglers von Yibaling muss besonderes Augenmerk auf die Betriebsumgebung gelegt werden. Es muss in einem gut belüfteten, sauberen und trockenen Innenbereich installiert werden.
Die Installation sollte stabil sein und rundherum sollte ausreichend Platz für die Wärmeableitung gelassen werden. Beim Anschluss der Stromversorgung müssen Eingangsspannung und -frequenz genau mit denen auf dem Typenschild des Geräts übereinstimmen und die angeschlossene Last darf die vom Gerät angegebene maximale Kapazität nicht überschreiten.
Während des Betriebs darf die Umgebung keinen nennenswerten Vibrationen ausgesetzt sein. Der Spannungsregler sollte von korrosiven Gasen, leitfähigem Staub, offenen Flammen, Hochtemperaturgeräten und brennbaren Materialien ferngehalten werden.
Die Betreiber sollten vorzugsweise über einschlägige Fachkenntnisse verfügen. Sie sollten auch genau darauf achten, ob die Ausgangsspannung, der Strom und die Wärmeableitung des Geräts normal sind.
In regelmäßigen Abständen ist es notwendig, den Staub zu entfernen, zu prüfen, ob die Verkabelung lose ist, und wenn es sich um einen alten Spannungsreglertyp mit Kohlebürsten handelt, auch den Verschleißzustand der Kohlebürsten zu prüfen.
Nur wenn alle diese Details richtig gehandhabt werden, kann der einphasige Hochleistungsspannungsregler stabil und zuverlässig arbeiten und Sie bei der präzisen Spannungseinstellung unterstützen.

Benutzerdefinierter Prozess

1. Schlüsselparametersperre

Bestimmen Sie die Grundparameter, die der Kunde benötigt: Nennkapazität (KVA, ausreichend Spielraum sollte für den Schlagstrom reserviert werden, normalerweise wird eine Erhöhung um 30 % bis 50 % empfohlen); Eingangsspannungsbereich, Ausgangsspannungsbereich und Genauigkeit (z. B. 0-430 V einstellbar, mit einer Genauigkeit von ±1 %).
Leistungsanforderungen: Reaktionsgeschwindigkeit (für schnell schwankende Lasten), Spannungsregelungsmethode (manueller, automatischer Servomotorantrieb, kontaktlose elektronische Spannungsregelung), Effizienzanforderungen.
Struktur- und Materialanforderungen: Schalenmaterial (Stahlplatte, Edelstahl), Kühlmethode (Selbstkühlung, Zwangsluftkühlung), spezielle Prozesse (z. B. Korrosionsschutzlackierung, stoßfestes Design).

2. Dokumente ausgeben

Beide Parteien unterzeichnen gemeinsam die kundenspezifische technische Vereinbarung für einphasige Hochleistungsspannungsregler, die als rechtliche und technische Grundlage dient. Die Vereinbarung sollte alle quantitativen Indikatoren, Materialspezifikationen und Akzeptanzstandards enthalten.

3. Designschema

Auswahl des Kerndesigns: Bestimmen Sie, ob die Spannungsregelungsstruktur vom Säulentyp oder die Spannungsregelungsstruktur vom Kreistyp übernommen werden soll. Wählen Sie das Bürstenmaterial (z. B. eine Silber-Graphit-Legierung) und den Oberflächenbehandlungsprozess des leitenden Wickelrings (z. B. Versilberung, dicke Verzinnung).
Getriebe- und Antriebsdesign: Wenn es sich um eine automatische Spannungsregelung handelt, müssen die Auswahl und Abstimmung von Servomotor und Schneckengetriebe-Untersetzungsmechanismus so gestaltet sein, dass eine reibungslose Regelung und präzise Positionierung des einphasigen Hochleistungsspannungsreglers gewährleistet ist.

4. Produktion

Setzen Sie das entworfene technische Schema in Produktion.
