Nicht alle Transformatoren sind „würfelförmig“？

Die meisten Menschen stellen sich einen Transformator als einen großen, kastenförmigen Eisenbrocken vor, der summend daliegt.

Aber nicht alle Transformatoren sehen so aus.

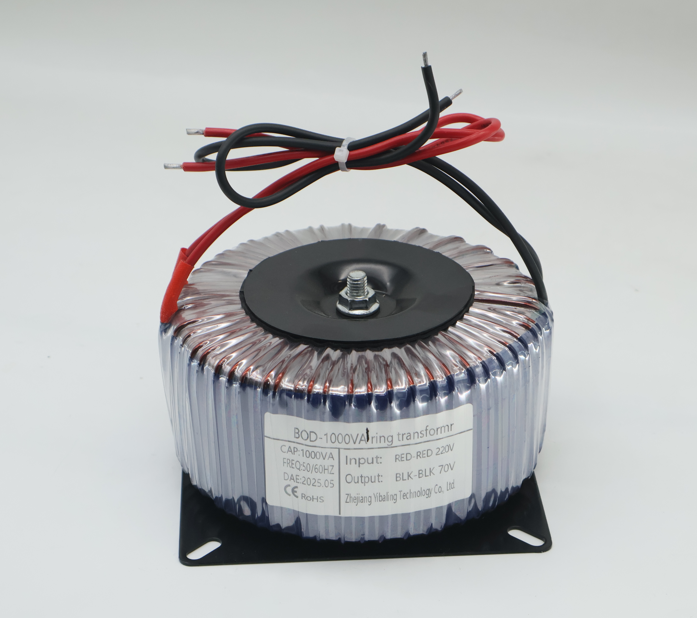

Es gibt noch eine andere Art – dieRingkerntransformator.

Es sieht aus wie ein Donut. Hohl in der Mitte. Der Draht wird gleichmäßig um den gesamten Ring gewickelt, nicht nur um ein Bein. Völlig anders als die üblichen Blockmodelle.

Was machtRingkerntransformatorenanders als die gewöhnlichen?

Ein normaler EI-Transformator hat einen Kern aus gestapelten Siliziumstahlblechen, der ein wenig an das chinesische Schriftzeichen „日“ erinnert. Die Spulen verlaufen um das Mittelbein. Es ist einfach. Es ist billig. Aber es hat einige eingebaute Nachteile:

Lässt eine beträchtliche Menge Magnetfeld austreten

Nicht ganz so effizient

Groß und schwer

Brummt mit Netzfrequenz

Ein Ringkerntransformator hingegen verwendet einen Kern, der aus einem langen, zu einem Ring gerollten Streifen Siliziumstahl besteht – keine Verbindungen, keine Lücken. Der Magnetkreis ist vollständig geschlossen. Der Draht wird gleichmäßig um den gesamten Ring gewickelt, nicht nur um ein Bein.

Dieser Konstruktionsunterschied führt zu echten Leistungssteigerungen.

1. Minimale magnetische Leckage

Verbindungen im Kern von EI-Transformatoren unterbrechen den Magnetkreis, wodurch ein Teil des Magnetflusses austritt. Dank seines fugenlosen geschlossenen Kerns erzeugt der Ringkerntransformator eine äußerst geringe magnetische Streuung und verursacht deutlich weniger Störungen bei umliegenden empfindlichen Geräten wie Audio-Leistungsverstärkern und Präzisionsinstrumenten.

2. Hohe Effizienz

Bei gleicher Nennleistung ist der Kernverlust von Ringkerntransformatoren geringer als der von EI-Typen. Bei Verwendung identischer Materialien kann ihr Wirkungsgrad über 95 % erreichen, was eine deutliche Verbesserung gegenüber herkömmlichen Modellen darstellt.

3. Kompakte Größe und geringes Gewicht

Das toroidale Design ist einfach effizienter. Bei gleicher Nennleistung ist ein Ringkerntransformator etwa 30 bis 40 % kleiner und leichter als ein EI-Transformator. Das ist wichtig, wenn der Platz knapp ist oder das Gewicht eine Rolle spielt – denken Sie an Audiogeräte, Messgeräte und medizinische Geräte.

4. Geringe Betriebsgeräusche

Das Brummen, das Sie von gewöhnlichen Transformatoren hören, kommt hauptsächlich von vibrierenden Kernverbindungen. Ringkerne haben keine Verbindungen. Daher sind sie von Natur aus ruhig. In einem Aufnahmestudio, einem Labor oder einer Heim-HiFi-Anlage bemerken Sie den Unterschied.

5. Starke Überlastfestigkeit

Der Ringkern leitet Wärme gut ab. Der Temperaturanstieg bleibt im gesamten Gerät gleichmäßig. Wenn Sie es für kurze Zeit stark anstrengen müssen, kann es das aushalten.

Typische Anwendungen vonRingkerntransformatoren

Kurz gesagt: Wenn Sie eine leise, effiziente und störungsarme Leistung benötigen, sind Ringkerntransformatoren kaum zu schlagen.

Aber sie sind nicht perfekt.

Höhere Kosten – Komplizierter in der Herstellung, daher kosten sie mehr als EI-Typen.

Großer Einschaltstrom – Wenn Sie sie zum ersten Mal einschalten, können sie ein Vielfaches ihres normalen Stroms aufnehmen. Stellen Sie sicher, dass Ihr Schalter und Ihre Sicherung damit umgehen können.

Schwer zu reparieren – Wenn eine Spule durchbrennt, tauscht man normalerweise das Ganze aus. Es auseinander zu nehmen ist eine Qual.

Längere Lieferzeit – Die meisten Ringkerntransformatoren werden auf Bestellung gefertigt. Nicht standardmäßige Spannungen und Leistungen brauchen Zeit.

Fazit: Wenn Sie einfach etwas Billiges und Robustes brauchen und Ihnen Leckagen oder ein leichtes Brummen egal sind, entscheiden Sie sich für einen EI-Transformator. Wenn Sie eine bessere Leistung, eine kleinere Größe und einen leisen Betrieb wünschen, ist der Ringkern die richtige Wahl.
