Was ist ein SBK-Steuertransformator und warum ist er wichtig?

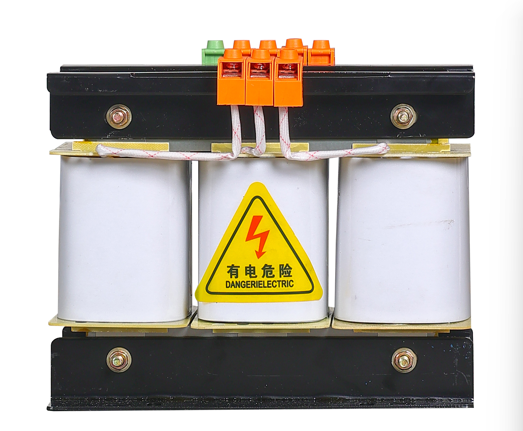

Ein SBK-Steuertransformator ist ein dreiphasiger Trockentransformator, der speziell für die Versorgung von Steuerkreisen, Relaistafeln, SPS-Systemen und Hilfsgeräten in industriellen Umgebungen entwickelt wurde.

Seine Aufgabe besteht nicht darin, Motoren oder Heizelemente anzutreiben. Seine Aufgabe besteht darin, das „Gehirn“ der Maschine – die SPS, die Schütze, die Relais, die Anzeigen, die Sensoren – mit sauberem, stabilem und isoliertem Strom zu versorgen.

Warum ist das wichtig?

Denn Regelkreise sind empfindlich. Ein kurzzeitiger Spannungsabfall, den ein Motor ignorieren würde, kann zu Störungen in der SPS, zum Klappern eines Schützes oder zu falschen Messwerten eines Sensors führen. In einer Produktionslinie bedeutet das Ausschussteile, Ausfallzeiten und Probleme bei der Fehlerbehebung.

Der SBK-Steuertransformator isoliert den Steuerkreis vom Hauptstrombus, filtert Störungen heraus und stellt eine dedizierte, stabile Spannungsversorgung bereit, auf die sich das Steuersystem verlassen kann.

Kurz gesagt: Es hält das Gehirn der Maschine am Laufen, während ihre Muskeln die schwere Arbeit erledigen.

Wie einSBK-SteuertransformatorFunktioniert

Das Prinzip ist einfach, aber die Anwendung ist spezifisch.

Schritt 1 – Eingabe

Die Primärwicklung wird an die Hauptstromversorgung angeschlossen – typischerweise 380 V, 400 V oder 415 V dreiphasig. Es kann mehrere Abgriffe haben, um Schwankungen der Netzspannung Rechnung zu tragen.

Schritt 2 – Isolierung

Die Sekundärwicklung ist elektrisch von der Primärwicklung getrennt. Es besteht keine direkte Verbindung. Kraftübertragung durch ein Magnetfeld. Dadurch wird verhindert, dass Störungen, Überspannungen und Erdschlüsse den Steuerkreis erreichen.

Schritt 3 – Ausgabe

Die Sekundärwicklung erzeugt die Spannung, die das Steuerungssystem benötigt – häufig 220 V, 110 V oder 24 V Wechselstrom. Einige SBK-Transformatoren verfügen über mehrere Sekundärwicklungen für unterschiedliche Steuerspannungen aus einer einzigen Einheit.

Schritt 4 – Dedizierte Versorgung

Der Ausgang speist das Bedienfeld – SPS-Stromversorgung, Relaisspulen, Schützspulen, Anzeigeleuchten und alle anderen Steuer- oder Hilfsgeräte.

Schritt 5 – Gebaut für den Dauerbetrieb

Steuerkreise sind immer eingeschaltet. Der SBK ist für den Dauerbetrieb ausgelegt – geringer Temperaturanstieg, geringe Geräuschentwicklung und lange Lebensdauer bei Volllast.

Das Ergebnis: eine saubere, stabile und dedizierte Stromversorgung für das Steuerungssystem der Maschine.

Häufige Arten vonSBK-Steuertransformatoren

SBK-Steuertransformatoren sind in verschiedenen Konfigurationen erhältlich.

Die geschirmte Mehrspannungsversion ist die gebräuchlichste Spezifikation für mittlere bis große industrielle Steuerungssysteme.

WarumSBK-SteuertransformatorenGegenstand

Denn der teuerste Maschinenausfall ist der, der durch eine bessere Leistung hätte verhindert werden können.

Folgendes bietet ein SBK-Steuertransformator, den herkömmliche Netzteile nicht bieten können:

1. Elektrische Isolierung

Der Steuerkreis ist physisch vom Hauptstrombus getrennt. Wenn eine Motorwicklung kurzgeschlossen wird, stoppt der Stromstoß am Transformator. Das Kontrollsystem funktioniert weiterhin.

2. Spannungsstabilität

Selbst wenn die Hauptversorgung abfällt oder ansteigt, hält der Steuertransformator die Ausgangsspannung in einem engen Bereich. SPS und Relais klappern nicht und fallen nicht aus.

3. Geräuschunterdrückung

Frequenzumrichter, Schütze und Schaltnetzteile erzeugen hochfrequentes Rauschen. Der Wicklungsaufbau des SBK und die optionale Abschirmung verhindern, dass Störungen den Steuerkreis erreichen.

4. Eliminierung von Erdschleifen

Durch die Bereitstellung einer isolierten Sekundärseite unterbricht der SBK Erdschleifen, die unregelmäßige Sensormesswerte, Kommunikationsfehler und unerklärliches Geräteverhalten verursachen.

5. Zentraler Versorgungspunkt

Ein Transformator liefert alle Steuerspannungen. Keine mehreren Netzteile mit unterschiedlichen Massebezügen. Einfachere Verkabelung, weniger Fehlerquellen, einfachere Fehlerbehebung.

6. Lange Lebensdauer

SBK-Transformatoren sind für den Dauerbetrieb ausgelegt. Kern und Wicklungen sind großzügig dimensioniert. Die Isolierung ist typischerweise Klasse F (155 °C) oder Klasse H (180 °C). Sie laufen kühl und halten Jahrzehnte.

Ohne einen geeigneten Steuertransformator ist Ihr Maschinensteuerungssystem der Hauptstromschiene ausgeliefert. Mit einem funktioniert es vorhersehbar und zuverlässig.

Das Richtige wählenSBK-Steuertransformator

Die Auswahl des richtigen Steuertransformators ist nicht kompliziert, aber ein paar Fehler können zu Fehlauslösungen und unberechenbarem Verhalten führen.

Schritt 1 – Bestimmen Sie die Belastung

Listen Sie alle Geräte auf, die über den Steuertransformator mit Strom versorgt werden:

SPS-Stromversorgung (VA-Leistung)

Relaisspulen (Hold-in VA)

Schützspulen (seal-in VA)

Kontrollleuchten

Magnetventile

Sensoren und Sender

Addieren Sie die VA (nicht Watt) aller Geräte, die gleichzeitig betrieben werden sollen.

Schritt 2 – Anwenden des Tastverhältnisses

Steuertransformatoren haben eine andere Größe als Leistungstransformatoren.

Schritt 3 – Einschaltstrom prüfen

Schütze und Relais ziehen beim Schließen deutlich mehr Strom als beim Halten. Ein Transformator, der groß genug ist, um den Strom zu halten, kann beim Einschalten auslösen oder die Spannung abfallen.

Als Faustregel gilt: Die Einschaltstromfestigkeit des Transformators sollte in den ersten Zyklen mindestens das Zehnfache der Dauerlast betragen. Die meisten SBK-Transformatoren verfügen über einen ausreichenden Einschaltstromabstand. Wenn Sie jedoch viele große Schütze haben, sollten Sie die Größe erhöhen.

Schritt 4 – Spannungen angeben

Primärspannung – was ist Ihre Versorgung? 380V? 400V? 415V?

Sekundärspannung(en) – was benötigt Ihr Steuerungssystem? 220V? 110V? 24V?

Schritt 5 – Entscheiden Sie sich für die Abschirmung

Schritt 6 – Gehäusetyp auswählen

Offener Rahmen – Montage in einer Schalttafel. Niedrigste Kosten.

Im Lieferumfang enthalten – eigenständige Montage. Schützt vor unbeabsichtigtem Berühren.

IP54 oder höher – Für staubige oder nasse Umgebungen.

Schritt 7 – Überprüfen Sie die Testberichte des Herstellers

Fragen Sie den Lieferanten nach:

Isolationswiderstandsprüfung

Dielektrischer Widerstandstest

Leerlaufverlustmessung

Spannungsregelungstest

Letzte Gedanken

Der SBK-Steuertransformator ist keine „Hero“-Komponente. Es gibt weder ein blinkendes Display noch ein Software-Update. Aber versuchen Sie, eine Maschine ohne es laufen zu lassen, und Sie werden es sofort bemerken.

Es sitzt in der Ecke des Bedienfelds und verrichtet Jahr für Jahr leise seinen Dienst. Es schützt die teure Elektronik. Es hält die SPS am Laufen, wenn der Hauptbus ausfällt. Es blockiert Geräusche, die sonst zu zufälligen Abschaltungen führen würden.

Wenn Sie eine Schalttafel entwerfen, eine Maschine bauen oder ein bestehendes System aufrüsten, ist der SBK-Steuertransformator eine der wichtigsten Komponenten, die Sie spezifizieren – auch wenn nie jemand darüber spricht.

Denn zuverlässige Regelleistung ist keine Option. Es ist die Grundlage einer zuverlässigen Automatisierung.
