Warum kann ZBK für Gleichstrom verwendet werden?

In industriellen Umgebungen verbrauchen viele Geräte nicht direkt Wechselstrom, sondern benötigen Gleichstrom.

Motordrehzahlregelung, Galvanisierung, Elektrolyse, Aufladung, Elektromagnete, Direktschweißmaschinen ... Das Frontend dieser Geräte enthält fast immer eine Komponente: Gleichrichtung.

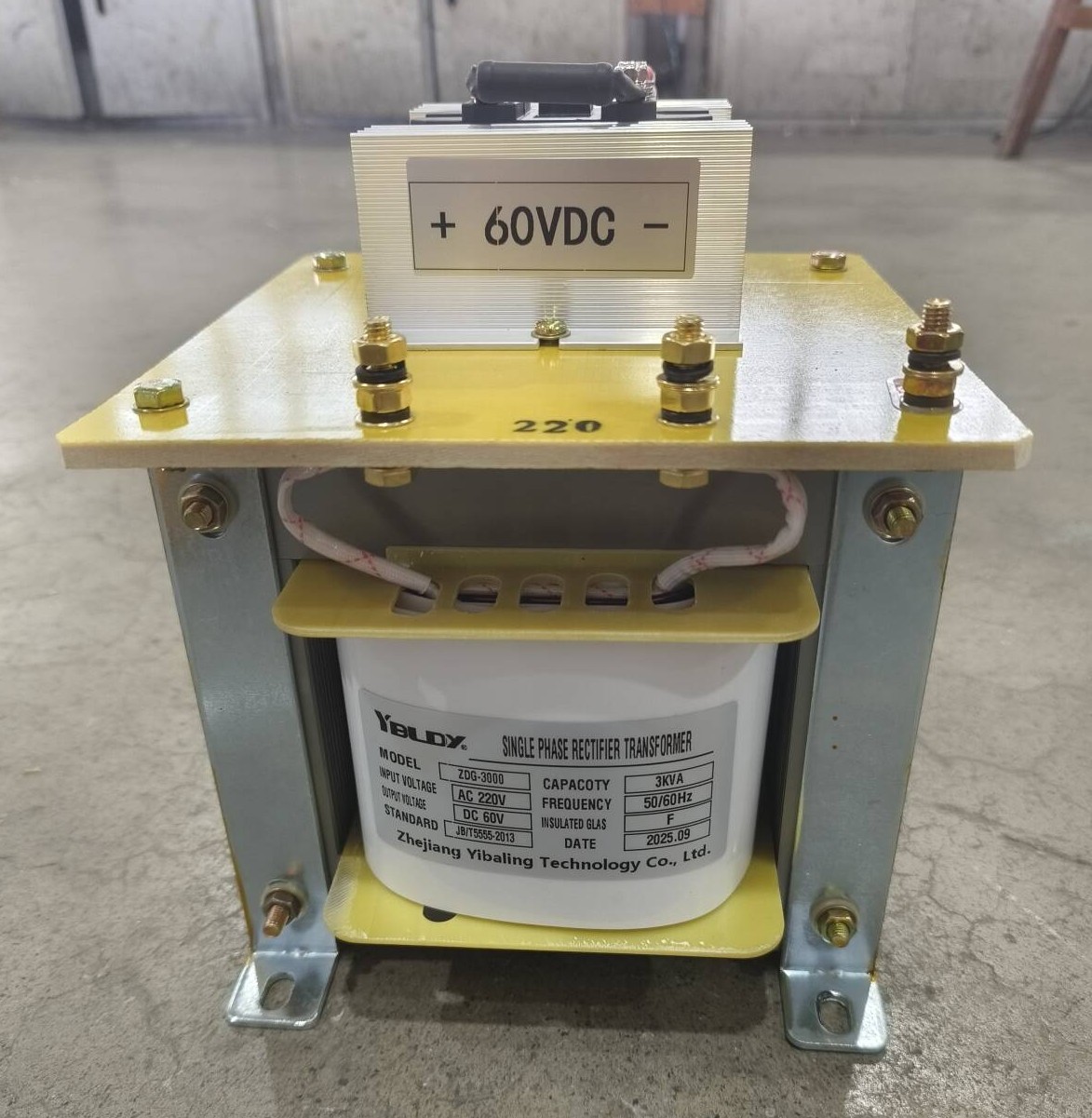

Und am vorderen Ende der Gleichrichterschaltung befindet sich oft ein Gerät, das nicht besonders hervorsticht, aber absolut unverzichtbar ist – der ZBK-Gleichrichter-Einphasentransformator.

Was ist das?ZBK-Steuertransformatorfür?

Der Steuertransformator ZBK ist kein gewöhnlicher Transformator.

Die Aufgabe eines gewöhnlichen Transformators ist: Eingang 220 V, Ausgang 220 V (oder 110 V, 36 V usw.), die Spannung ändert sich, aber die Wellenform bleibt gleich – immer noch Wechselstrom.

Die Aufgabe der ZBK-Steuertransformator ist: die Gleichrichterschaltung mit Strom zu versorgen.

Die ausgegebene Spannung wird an Gleichrichterdioden, Thyristoren oder Gleichrichterbrücken angeschlossen und wird letztendlich zu Gleichstrom. Daher berücksichtigt der ZBK-Steuertransformator bei seiner Konstruktion gezielt die Eigenschaften der Gleichrichterschaltung:

Der Ausgang dient nicht direkt zur Verwendung durch Widerstände oder Motoren, sondern für Gleichrichterröhren.

Es muss den durch die Gleichrichtung verursachten Strompulsationen und Oberwellen standhalten.

Isolierung, Temperaturanstieg und Struktur müssen alle den Gleichrichtungsbedingungen entsprechen.

In einem Satz: Der ZBK-Steuertransformator ist der Abschnitt „Vorbereitende Gleichrichtungsstromversorgung“, die Spannungsänderung ist nur seine Oberflächenarbeit, die Anpassung an die Gleichrichtung ist sein Berufsfeld.

Wo sind ZBK-Steuertransformatoren benötigt?

Einfach ausgedrückt: Überall dort, wo Wechselstrom in Gleichstrom umgewandelt wird, ist am Frontend fast immer ein Gleichrichtertransformator erforderlich.

ZBK-Steuertransformator vs. gewöhnlicher Transformator

Herkömmliche Transformatoren können technisch zur Gleichrichtung verwendet werden, sie neigen jedoch zu Überhitzung und altern schnell. ZBK-Steuertransformatoren sind speziell für diese anspruchsvollere Aufgabe gebaut.

Sieht ähnlich aus, ist aber dort, wo es darauf ankommt, anders

Auf den ersten Blick ähnelt ein ZBK stark einem Standard-BK-Transformator. Aber im Inneren haben wir einige Änderungen vorgenommen, um die Berichtigungspflicht ordnungsgemäß zu handhaben:

Wicklungsdesign – Wir berücksichtigen den Gleichstromanteil, der mit dem gleichgerichteten Strom einhergeht. Dadurch wird verhindert, dass der Kern ungleichmäßig gesättigt wird, was zu zusätzlicher Hitze und Lärm führen würde.

Isolationsklasse – Typischerweise Klasse F (155 °C) oder Klasse H (180 °C). Einfach ausgedrückt: Es verträgt Hitze besser.

Spannungsregelung – Gleichgerichtete Lasten können ziemlich stark schwanken. Der ZBK ist darauf ausgelegt, die Leistung auch bei plötzlichen Lastwechseln stabil zu halten.

Überspannungswiderstand – Wenn eine Gleichrichterröhre oder Diode zündet, entsteht ein starker Einschaltstrom. Die ZBK kann diesen Schlag klaglos verkraften.

Tap-Design – Mit mehreren Taps können Sie die Spannung fein abstimmen, um sie an unterschiedliche Gleichrichtungskonfigurationen (Halbwelle, Vollwelle, Brücke usw.) anzupassen.

Wir verwenden auch gute Materialien: reine Kupferwicklungen, hochwertigen Siliziumstahl und Vakuumimprägnierung. Es ist nicht „gerade genug“. Es ist für den jahrelangen Betrieb im Gleichrichterbetrieb ausgelegt.

Was Sie bei der Auswahl einer ZBK beachten sollten

Kapazität – Ermitteln Sie die Gleichstromleistung, die Sie nach der Gleichrichtung benötigen, und teilen Sie sie dann durch den Wirkungsgrad, um die wechselstromseitige VA zu erhalten. Fügen Sie dann als Sicherheitsmarge mindestens 20–30 % mehr hinzu.

Ausgangsspannung – Bedenken Sie, dass bei Dioden und Thyristoren etwas Spannung abfällt (ca. 0,7–1 V bei Dioden, mehr bei Thyristoren). Die Ausgangsleistung Ihres Transformators sollte etwas höher sein als die endgültige gewünschte Gleichspannung.

Gleichrichtungsmethode – Halbwellen-, Vollwellen- und Brückengleichrichtung stellen jeweils unterschiedliche Anforderungen an den Transformator. Sagen Sie uns, was Sie verwenden.

Multi-Tap oder nicht – Wenn Sie die Gleichspannung regelmäßig anpassen müssen, besorgen Sie sich ein Multi-Tap- oder ein einstellbares Modell.

Isolationsklasse – Gleichrichtung läuft heiß. Entscheiden Sie sich für die Klasse F oder H, um beruhigt zu sein.

Ein Beispiel aus der Praxis

Ein Hersteller von Umweltausrüstung stellte Stromversorgungen für die Galvanik mit folgendem Aufbau her: Einphasiger 220-V-Eingang → Transformator → Gleichrichterbrücke → Niederspannungs- und Hochstromausgang zu Galvanisierungstanks.

Zunächst verwendeten sie gewöhnliche Steuertransformatoren. Innerhalb eines Jahres überhitzten die Transformatoren, erzeugten übermäßige Geräusche und erlitten eine Alterung der Isolierung.

Nach Umstellung auf ZBK-Gleichrichtertransformatoren gleicher Leistung:

Die Betriebstemperatur sank um fast 15 °C.

Während zwei Jahren Dauerbetrieb traten keine Probleme auf.
