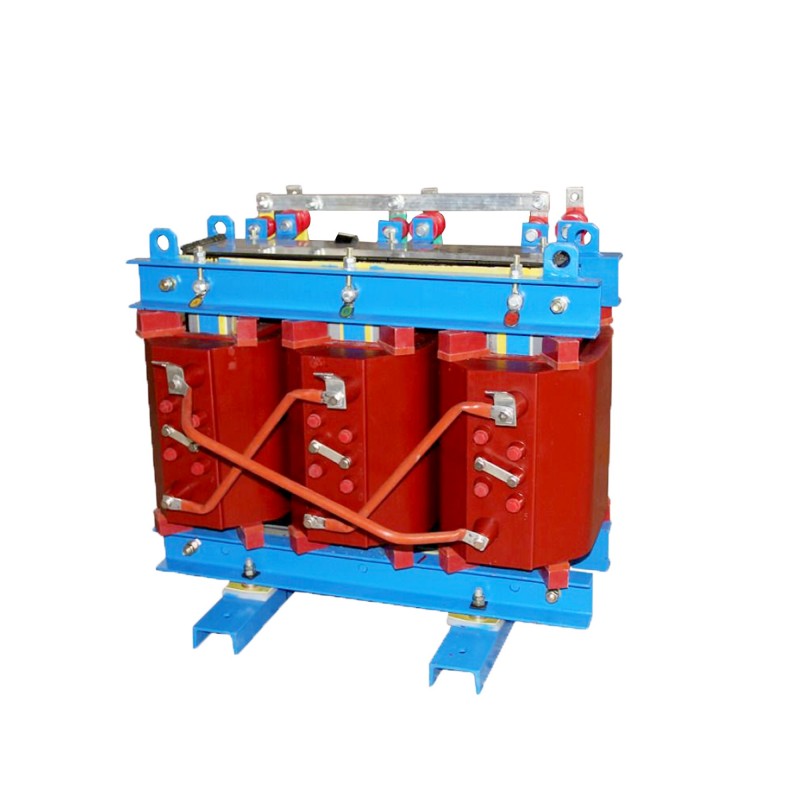

SCB13 Trockentransformator

Der harzisolierte Trockentransformator SCB13 der Yibaling Company hat, wie in seinem Modell angegeben, „S“ für drei Phasen, „C“ für eine solide Isolationsstruktur aus Harzguss und „B“ für die durch Folientechnologie hergestellte Wicklung.

Das Innere des harzisolierten Trockentransformators SCB13 besteht aus hochwertigen Siliziumstahlblechen und das Äußere wird durch Vakuumharzguss geformt. Diese Bauweise führt nicht nur zu relativ geringen Leerlauf- und Lastverlusten im Betrieb, sondern spart auch langfristig erheblich Strom und ist damit äußerst wirtschaftlich.

Gleichzeitig ist es feuerfest und feuchtigkeitsbeständig, erfordert fast keine tägliche Wartung, hat eine lange Lebensdauer, ist sicher und umweltfreundlich, sodass das Produkt direkt in Bereichen mit konzentrierter elektrischer Last installiert werden kann, ohne dass eine zusätzliche spezielle Umspannstation erforderlich ist, was sehr praktisch ist.

Unternehmensprofil

Kernmaterialien

Das Kernmaterialsystem des SCB13-Trockentransformators ist die physikalische Grundlage für die Erzielung landesweit erstklassiger Energieeffizienz (13-Wirkungsgrad) und hoher Zuverlässigkeit. Das gesamte System ist präzise auf die beiden Hauptziele extremer Energieeinsparung und robuste Isolierung ausgelegt.

Der KernEs müssen extrem hochwertige kaltgewalzte orientierte Siliziumstahlbleche (z. B. 30ZH120 oder besser 27er-Klasse) verwendet werden. Durch die Stufenlaminierung und die präzise Verarbeitung werden die Leerlaufverluste auf ein Minimum reduziert, was für die Einhaltung der Energieeffizienzschwelle ausschlaggebend ist.

Die Wicklung Verwendet sauerstofffreie Kupferfolie mit hoher Leitfähigkeit anstelle von herkömmlichem Lackdraht, wodurch der Lastverlust durch eine größere Wärmeableitungsfläche und bessere Wirbelstromeigenschaften erheblich reduziert und Kurzschlussfestigkeit gewährleistet wird.
Die Kupferfolie und Zwischenschichtisolationsmaterialienwerden in eine Hochvakuumumgebung gebracht und vollständig mit einer hochwertigen Epoxidharzverbindung der H-Klasse mit niedriger Viskosität und hoher Wärmeleitfähigkeit vergossen. Nach dem Aushärten entsteht ein feuchtigkeitsbeständiger, staubdichter, rissbeständiger und mit dem Leiter integrierter starrer Isolator, der den Kern für den langfristigen wartungsfreien Betrieb des Trockentransformators SCB13 bildet.

Darüber hinaus bilden hochtemperaturbeständige DMC-Isolierteile, intelligente Temperaturkontrollsysteme (Pt100-Sensoren) und hochwertige Stahlblechgehäuse zusammen das Hilfssystem zur Gewährleistung eines stabilen Betriebs.

Produktinformationen

Produktinformationen

F: Was ist ein Trockentransformator?

A: Ein Trockentransformator ist ein elektrischer Transformator, der zur Isolierung zwischen den Wicklungen und dem Kern feste Isoliermaterialien anstelle von Flüssigkeiten wie Öl verwendet.

F: Wie funktioniert ein SCB13-Trockentransformator?

A: Es funktioniert nach dem Prinzip der elektromagnetischen Induktion, bei der ein Wechselstrom in der Primärspule ein Magnetfeld induziert, das wiederum einen Strom in der Sekundärspule induziert.

F: Welche Vorteile bietet die Verwendung eines SCB13-Trockentransformators?

A: Die SCB13-Trockentransformatoren sind hinsichtlich der Brandgefahr sicherer, einfacher zu warten, können kompakter sein und eignen sich für den Innenbereich, in dem Öl nicht erwünscht ist.

F: Können die Trockentransformatoren SCB13 im Freien verwendet werden?

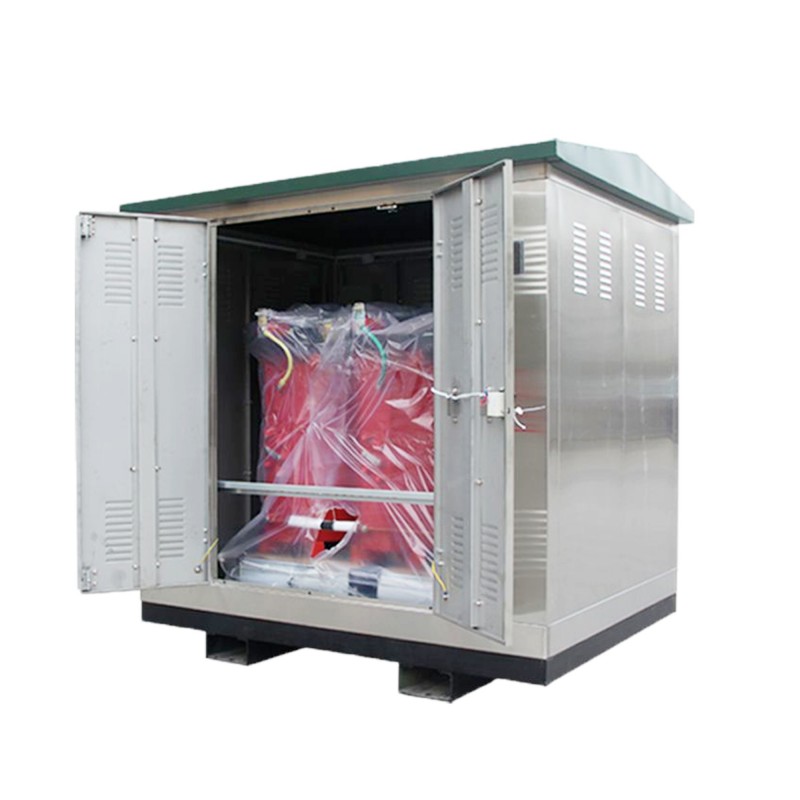

A: Ja, sie sind für den Einsatz im Freien geeignet und werden mit wetterfesten Gehäusen geliefert.

F: Können Trockentransformatoren schwankende Lasten bewältigen?

A: Die meisten Trockentransformatoren sind für unterschiedliche Lasten innerhalb ihrer Nennleistung ausgelegt, obwohl plötzliche große Laständerungen die Effizienz und Lebensdauer beeinträchtigen können.

F: Gibt es bei der Installation eines Trockentransformators besondere Überlegungen?

A: Ja, berücksichtigen Sie Belüftung, Abstandsanforderungen, Erdung und die Einhaltung örtlicher Bauvorschriften und Elektronormen.

F: Welchen Einfluss hat die Temperatur auf die Leistung des Trockentransformators SCB13?

A: Hohe Temperaturen können die Effizienz verringern und das Ausfallrisiko erhöhen. Um optimale Betriebstemperaturen aufrechtzuerhalten, sind eine ordnungsgemäße Kühlung und Belüftung erforderlich.
