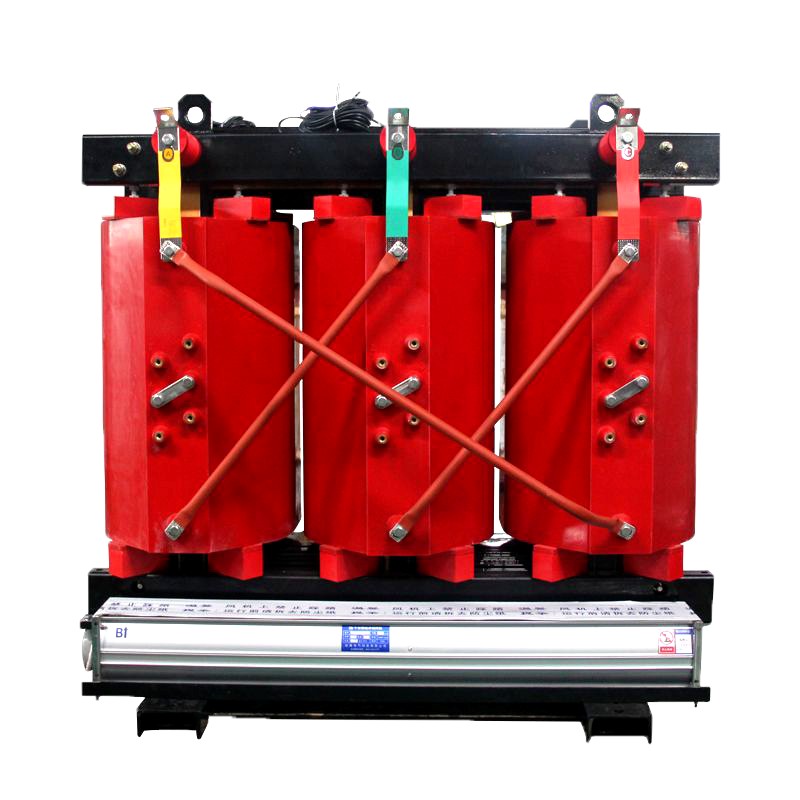

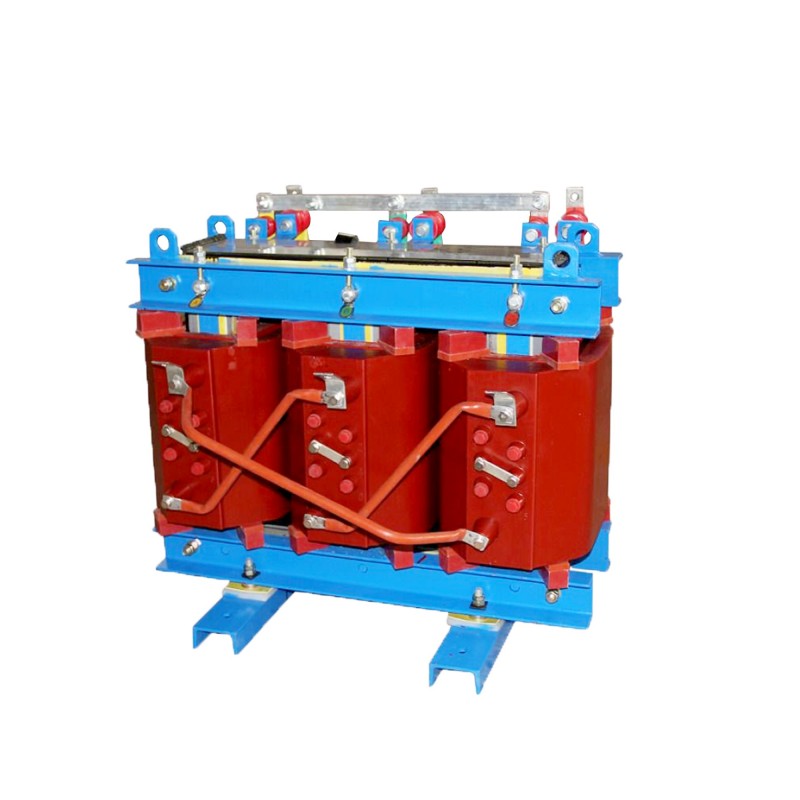

SCB10 Trockentransformator

Der Trockentransformator SCB10 ist ein neues Produkt, das von Yibaling, einer zuverlässigen Fabrik in China, entwickelt wurde. Das Kernkonzept besteht darin, hochwertiges Epoxidharz in einer Vakuumumgebung zu gießen und anschließend auszuhärten, wodurch die Wicklungen vollständig versiegelt werden und eine solide, feuchtigkeitsbeständige, feuerfeste und wartungsfreie Isolationseinheit entsteht.

Daher ist es flammhemmend, feuerbeständig, explosionsgeschützt, wartungsfrei und hat eine geringe Größe. Der Trockentransformator SCB10 kann direkt am Lastschwerpunkt installiert werden.

Gleichzeitig verringert unser wissenschaftlicher Gießprozess die lokale Entladung des Transformators bei geringer Geräuschentwicklung und starker Wärmeableitungskapazität.

Da es sich um einen Trockentransformator handelt, wird überhaupt kein brennbares Mineralöl verwendet, wodurch die Gefahr von Bränden, Explosionen und Leckageverschmutzung grundsätzlich ausgeschlossen ist.

Die flammhemmenden und selbstverlöschenden Eigenschaften ermöglichen die direkte Installation am Lastzentrum, beispielsweise in Hochhäusern, U-Bahnen, Krankenhäusern, Rechenzentren usw., wo äußerst strenge Brandschutzanforderungen gelten.

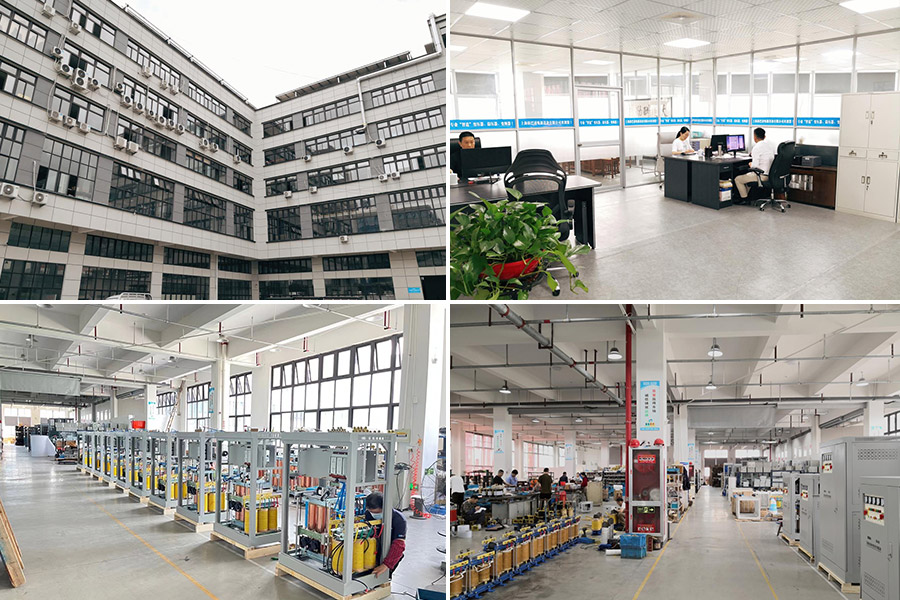

Unternehmensprofil

Kernmaterialien

Der Kern des SCB10-Trockentransformators besteht aus importierten, hochwertigen kaltgewalzten Siliziumstahlblechen (normalerweise aus Güten mit hoher magnetischer Permeabilität wie 30ZH120).

Die einzigartige abgestufte Stapelstruktur mit vollständig geneigter Naht kann den magnetischen Widerstand und Wirbelstromverluste im Magnetkreis minimieren und so den Leerlaufstrom und die Betriebsgeräusche wirksam reduzieren.

Die Oberfläche des Kerns ist dicht mit Epoxidharz vergossen. Dieser Prozess erfüllt nicht nur die Funktion des Feuchtigkeitsschutzes und des Rostschutzes, sondern reduziert auch den durch die Vibration des Kerns erzeugten Lärm erheblich und verhindert das Eindringen von Fremdkörpern.

Hinsichtlich der Wicklungsstruktur weist der Trockentransformator SCB10 ein verbessertes Design auf. Die Innen- und Außenwände der Spule sind mit hochfesten Epoxid-Glasfaser-Gitterplatten (FRP) gefüllt und gestützt. Dieses Design verbindet den Harzgusskörper und den Leiter fest zu einem Ganzen mit hoher mechanischer Festigkeit.

Dieses Produkt erhöht die elektrische Kurzschlussfestigkeit und die Schlagfestigkeit der Spule erheblich und stellt sicher, dass sich die Spule unter extremen Stromeinflüssen nicht verformt oder verschiebt, wodurch grundsätzlich sichergestellt wird, dass die Spule niemals reißt.

Dieser strukturelle Vorteil schlägt sich direkt in einem langfristigen Wert für den Anwender nieder: Er eliminiert das Ausfallrisiko durch lose Wicklungen oder Isolationsrisse nahezu und ermöglicht so einen wirklich wartungsfreien Betrieb des SCB10-Trockentransformators über seinen gesamten Lebenszyklus hinweg, wodurch potenzielle Wartungskosten und Produktionsausfälle durch unerwartete Ausfallzeiten für Kunden erheblich reduziert werden.

Produktinformationen

FAQ

F: Was ist der Hauptunterschied zwischen SCB10-Trockentransformatoren und Öltransformatoren? Wie soll ich wählen?

A: Der Hauptunterschied liegt in der Isolierung und dem Kühlmedium.

Trockentransformator SCB10: Die Wicklungen werden mit Epoxidharz vergossen und durch Luft gekühlt. Zu den Vorteilen gehören Sicherheit und Brandschutz (kein Öl, geeignet für Innenräume und dicht besiedelte Bereiche), Umweltschutz und Wartungsfreiheit (kein Risiko von Öllecks, keine Ölwartung erforderlich) sowie flexible Installation.

Öltransformator: Verwendet Isolieröl als Isolier- und Kühlmedium. Seine Vorteile sind eine gute Wärmeableitung, eine starke Überlastfähigkeit und geringere Kosten, es sind jedoch Brandschutzeinrichtungen und eine regelmäßige Ölwartung erforderlich. Es wird normalerweise in Außen- oder unabhängigen Umspannwerken eingesetzt.

So wählen Sie:

Trockentransformator (SCB) auswählen: Wenn der Transformator in Gebäuden (z. B. Kellern, Etagen), Rechenzentren, U-Bahnen, Krankenhäusern, Einkaufszentren usw. installiert werden muss, wo Brandschutz und Sicherheit unbedingt erforderlich sind.

Wählen Sie einen Öltransformator: Wenn der Transformator im Freien oder in einem unabhängigen Umspannwerk installiert wird, die Anfangsinvestitionskosten hoch sind und ausreichend Platz für die Umgebung sowie umfassende Brandschutzmaßnahmen vorhanden sind.

F: Kann der Trockentransformator SCB10 direkt im Innenbereich installiert werden? Welche Umweltauflagen gibt es?

A: Ja, das ist einer der Hauptvorteile des Trockentransformators SCB10. Um die Lebensdauer zu gewährleisten, müssen jedoch grundlegende Umweltbedingungen erfüllt sein:

Sauberkeit: Die Umgebung sollte relativ sauber sein und leitfähigen Metallstaub und starken Faserstaub vermeiden.

Luftfeuchtigkeit: Die relative Luftfeuchtigkeit sollte ≤ 90 % betragen und es darf keine Kondensation auftreten. Bei feuchten Umgebungen wie Kellern muss für eine Belüftung oder eine Entfeuchtungseinrichtung gesorgt werden.

Belüftung und Wärmeableitung: Der Transformatorraum muss über eine gute Belüftung verfügen und um ihn herum sollten ausreichend Wärmeableitungskanäle (normalerweise ≥ 0,5 Meter) vorgesehen sein (gemäß Produktanforderungen). Es ist strengstens verboten, in einem kleinen Raum versiegelt zu werden.

Brandschutz: Obwohl es selbstentzündlich ist, sollte es dennoch in einem speziellen Transformatorraum installiert werden, der den Brandschutzbestimmungen entspricht.
