Was ist der intelligente Kompensationsspannungsstabilisator DBW?

Instabile Spannung? DBW ist für Sie da

Je größer und ausgefeilter die einphasige Ausrüstung wird, desto größer wird auch der Bedarf an sauberer Energie.

Präzisionsschleifer erzeugen ungleichmäßige Ergebnisse. CT-Scanner zeigen Geisterbilder in den Daten. Laborinstrumente driften mitten im Experiment. Zu Spitzenzeiten fallen Klimaanlagen aus, sodass es im gesamten Gebäude heiß und ungemütlich wird.

Meistens liegt das Problem nicht an der Ausrüstung, sondern an der Spannung.

Die Netzspannung schwankt im Laufe des Tages. Niedrig während der Spitzenlast, hoch nachts. Wenn man noch die Anlaufstöße von schwerem Gerät auf derselben Leitung hinzufügt, wird die Qualität der einphasigen 220-V-Stromversorgung alles andere als stabil. Bei Haushaltsgeräten können Spannungsschwankungen den Unterschied zwischen „funktioniert“ und „funktioniert etwas schlecht“ ausmachen. Für Präzisions- und Hochleistungsgeräte? Es ist der Unterschied zwischen Laufen und Herunterfahren.

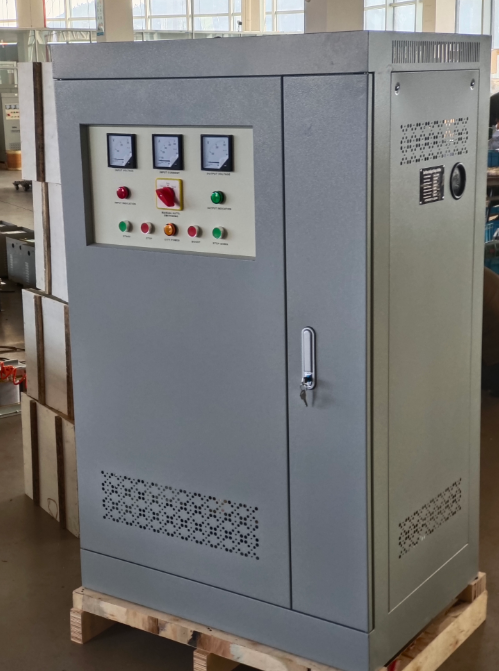

Der intelligente Kompensationsspannungsstabilisator DBW von Yibaling wurde entwickelt, um genau dieses Problem zu lösen.

WieDBW Intelligenter KompensationsspannungsstabilisatorFunktioniert

Der DBW verwendet eine Spannungsregelung vom Kompensationstyp – der gleiche bewährte Ansatz wie Servostabilisatoren, jedoch mit besserer Kapazität und höherem Wirkungsgrad.

Das System besteht aus vier Hauptteilen:

Kompensationstransformator

Kontaktspannungsregler

Automatischer Steuerkreis

Servomotor mit Geschwindigkeitsreduzierungsantriebsmechanismus

Die Sekundärwicklung des Kompensationstransformators ist in Reihe mit dem Hauptstromkreis geschaltet. Seine Primärwicklung ist mit dem Ausgang des Kontaktreglers verbunden.

Der Betriebszyklus funktioniert folgendermaßen:

Schritt 1 – Echtzeit-Probenahme.

Die Steuerschaltung tastet kontinuierlich die Spannung vom Ausgang des Stabilisators ab und prüft, ob der Ausgang den Sollwert hält.

Schritt 2 – Abweichungsberechnung.

Das abgetastete Signal wird verarbeitet, um festzustellen, wie weit der Ausgang vom Zielwert abgewichen ist.

Schritt 3 – Anpassungsbefehl.

Der Steuerkreis signalisiert dem Servomotor, sich zu drehen. Über das Untersetzungsgetriebe und den Kettenantrieb bewegt der Motor die Kohlebürste entlang der Wickelfläche des Kontaktreglers.

Schritt 4 – Vergütungskorrektur.

Durch die neue Position der Kohlebürste ändert sich die Ausgangsspannung des Kontaktreglers, was wiederum die Spannung an der Primärwicklung des Kompensationstransformators ändert. Die Sekundärwicklung – in Reihe mit dem Hauptstromkreis geschaltet – addiert oder subtrahiert die Spannung je nach Bedarf, um den Ausgang wieder auf den Sollwert zu bringen.

Dieser geschlossene Kreislauf läuft kontinuierlich ab: Überwachen → Berechnen → Anpassen → Erneut überwachen. Die Reaktionszeit beträgt typischerweise weniger als 1,5 Sekunden bei einer Eingangsspannungsänderung von 10 %.

Hauptmerkmale, die wirklich wichtig sind

Große Kapazität, hohe Effizienz

Die DBW-Serie deckt 10 kVA bis 180 kVA ab, mit einem Volllastwirkungsgrad von über 95 % – einige Modelle erreichen 98 %. Es bewältigt schwere Lasten, ohne Energie zu verschwenden.

Keine Wellenformverzerrung

Die Ausgangswellenform stimmt genau mit der Eingangswellenform überein. Keine hinzugefügten Harmonischen, keine Verzerrung. Für medizinische Bildgebungsgeräte und Präzisionsinstrumente ist das von großer Bedeutung. Verzerrungen wirken sich direkt auf die Bildqualität und Messgenauigkeit aus.

Funktioniert mit jedem Lasttyp

Resistiv (Heizungen, Beleuchtung), induktiv (Motoren, Kompressoren), kapazitiv (Kondensatorbänke) – der DBW beherrscht sie alle. Ein Stabilisator, jede Last.

Bewältigt Startspitzen

Große Motoren und Kompressoren verbrauchen beim Starten einen enormen Strom. Das DBW absorbiert diesen Spannungsstoß, ohne auszulösen oder abzuschalten.

Umfassender Schutz

Überspannung, Unterspannung, Phasenausfall, falsche Phasenfolge, Überstrom, Kurzschluss – alles geschützt. Wenn sich das Netz schlecht verhält, schneidet die DBW zuerst die Leistung ab und schützt Ihre Ausrüstung. Einige Modelle bieten zwei Versorgungskanäle – stabilisiert und direkt vom Netz – mit wählbarem manuellen oder automatischen Betrieb.

Woher kommt das?DBW Intelligente Kompensationsspannungsstabilisierungr Gehen?

Praktisch überall dort, wo eine einphasige Hochleistungsspannungsstabilisierung benötigt wird.

Präzisionsfertigung – CNC-Maschinen, Präzisionsschleifmaschinen, Erodiergeräte, Laserschneider. Spannungsinstabilität beeinträchtigt die Bearbeitungsgenauigkeit. Die Ausschussrate steigt, die Gewinnspanne sinkt.

Medizinische Geräte – CT-Scanner, Röntgensysteme, Ultraschall, MRT-Unterstützungssysteme. Medizinische Bildgebungsgeräte reagieren äußerst empfindlich auf die Stromqualität. Spannungsschwankungen erzeugen Bildartefakte, die die Diagnose beeinträchtigen können.

Labore und Forschung und Entwicklung – Analyseinstrumente, Prüfstände, Messsysteme. Daten, die abweichen, und Experimente, die fehlschlagen, verschwenden Zeit, Proben und Geld.

Gewerbliche und öffentliche Einrichtungen – zentrale Klimaanlage, Aufzüge, Großformatdrucker, Kommunikationsräume, Rechenzentren. Wenn diese aufhören, stoppt mit ihnen das ganze Gebäude.

Industrie- und Bergbaustandorte – Produktionslinien, Textilmaschinen, Mischer, Hebezeuge, Schweißgeräte. Die Leitung kann nicht anhalten und die Spannung kann nicht wandern.

Besonders für Benutzer am Ende von Niederspannungsverteilungsleitungen – weit entfernt vom Umspannwerk, lange Kabelstrecken, niedrige Grundspannung. Wenn sich Lasten ändern, sind die Spannungsschwankungen schlimmer. Der große Eingangsbereich des DBW (einphasig 176 V 264 V) bewältigt dies zuverlässig.

So wählen Sie das Richtige ausDBW Intelligenter Kompensationsspannungsstabilisator

Zwei Dinge sind am wichtigsten: Kapazität (kVA) und Eingangsspannungsbereich.

Kapazität – Addieren Sie die Gesamtleistung aller angeschlossenen Geräte und addieren Sie dann 30 % Marge. Motoren und Kompressoren verbrauchen beim Start ein Vielfaches ihres Betriebsstroms – lassen Sie genügend Platz.

Standard-DBW-Kapazitäten: 10 kVA bis 180 kVA. Sie sind sich nicht sicher, welches passt? Senden Sie Ihre Ausrüstungsliste an den Vertrieb von Yibaling – dort wird die Größe für Sie ermittelt.

Eingangsspannungsbereich – Standardmodelle decken einphasige 176 V bis 264 V ab. Wenn Ihr Standort größere Schwankungen aufweist – lange Versorgungsleitungen, abgelegene Standorte, schwache Netze – sind auf Anfrage größere Eingangsbereiche erhältlich.

Ausgangsspannung – Standardausgang ist einphasig 220 V. Die Regelgenauigkeit kann zwischen ±1 % und ±5 % eingestellt werden. Die Werkseinstellung beträgt normalerweise ±3 %. Wenn Sie eine höhere Genauigkeit benötigen, geben Sie dies einfach bei der Bestellung an.

Installationsumgebung – Der DBW ist für die Inneninstallation konzipiert. Umgebungstemperatur -15 °C bis +40 °C, relative Luftfeuchtigkeit unter 90 %, ohne korrosive Gase, Dampf, chemische Ablagerungen, Staub oder explosive/leitende Verunreinigungen. Der Standort sollte frei von starken Vibrationen oder Erschütterungen sein.

Letzte Gedanken

Der DBW Intelligent Compensation Spannungsstabilisator verfügt über keinen Touchscreen. Es stellt keine Verbindung zum WLAN her. Es macht keine Schlagzeilen.

Was es tut, ist einfach: Es stabilisiert einphasige Hochspannungsspannungen zuverlässig und kontinuierlich.

Für Fabriken, Krankenhäuser und Labore, die seit Jahren mit instabiler Stromversorgung zu kämpfen haben, ist der Unterschied unmittelbar spürbar. Die Ausrüstung reagiert nicht mehr. Die Produktion stoppt. Die Leute machen sich keine Sorgen mehr über den nächsten Spannungsabfall.

Es ist nicht das auffälligste Gerät im Werksbereich. Aber es ist diejenige, die dafür sorgt, dass alles andere funktioniert.
