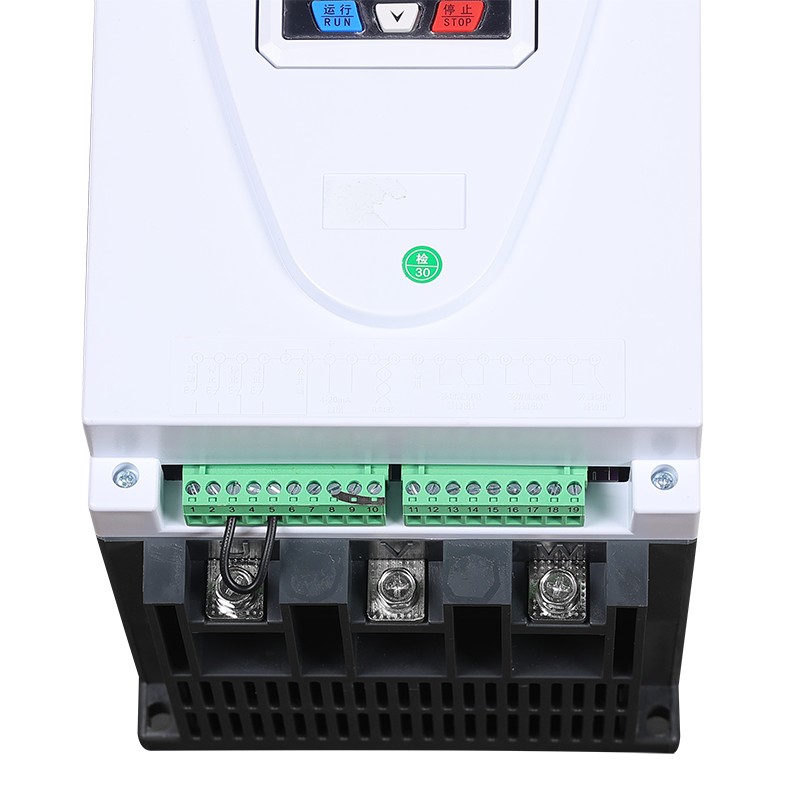

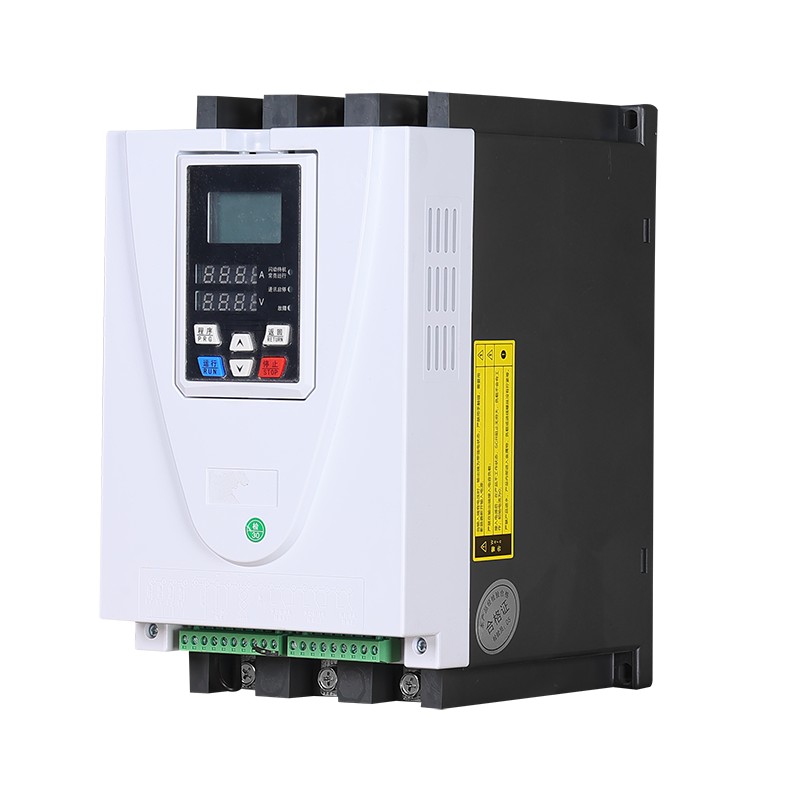

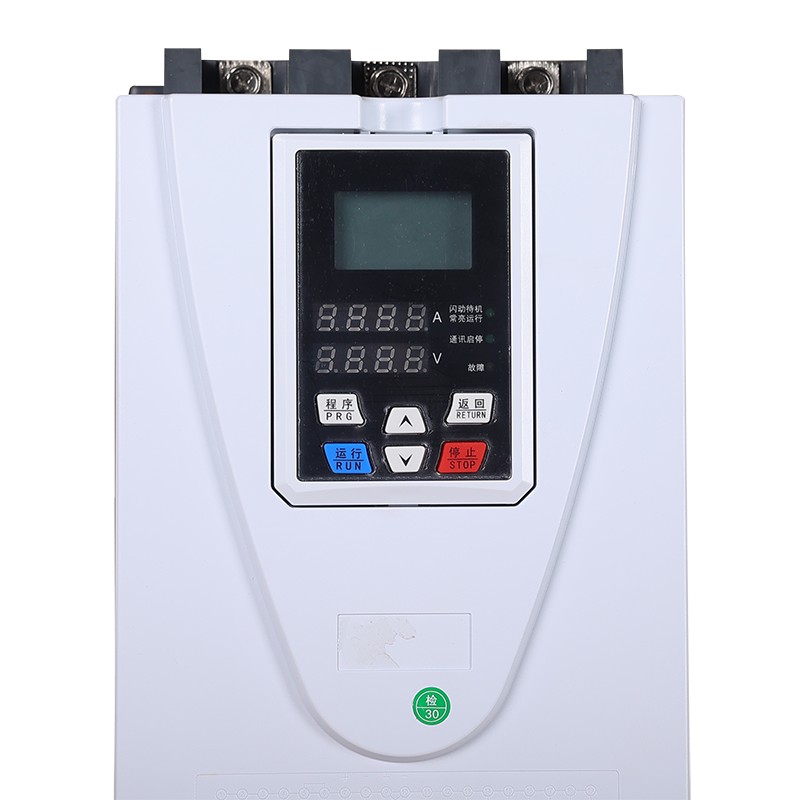

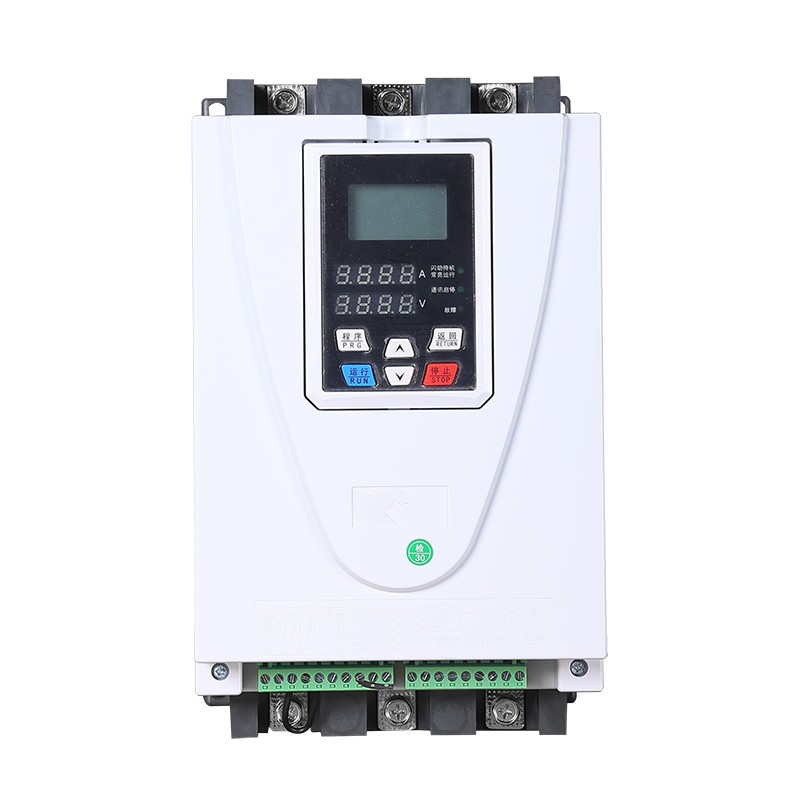

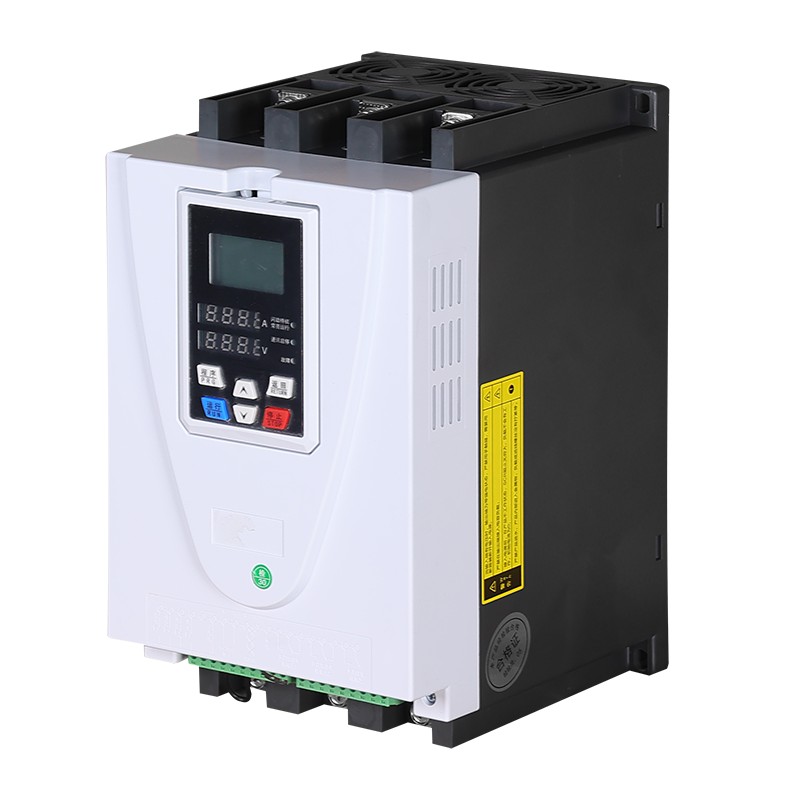

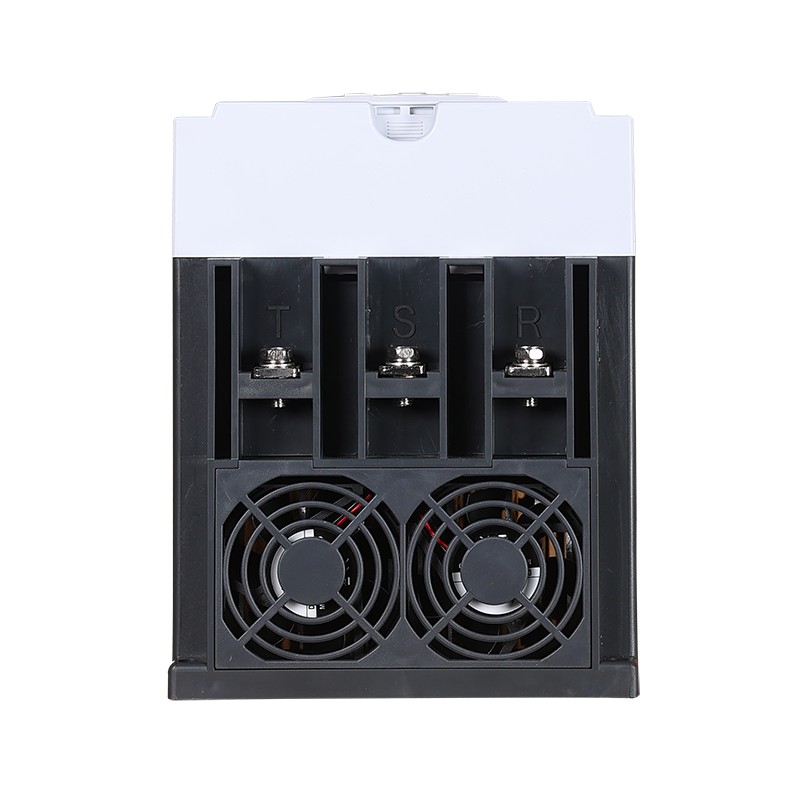

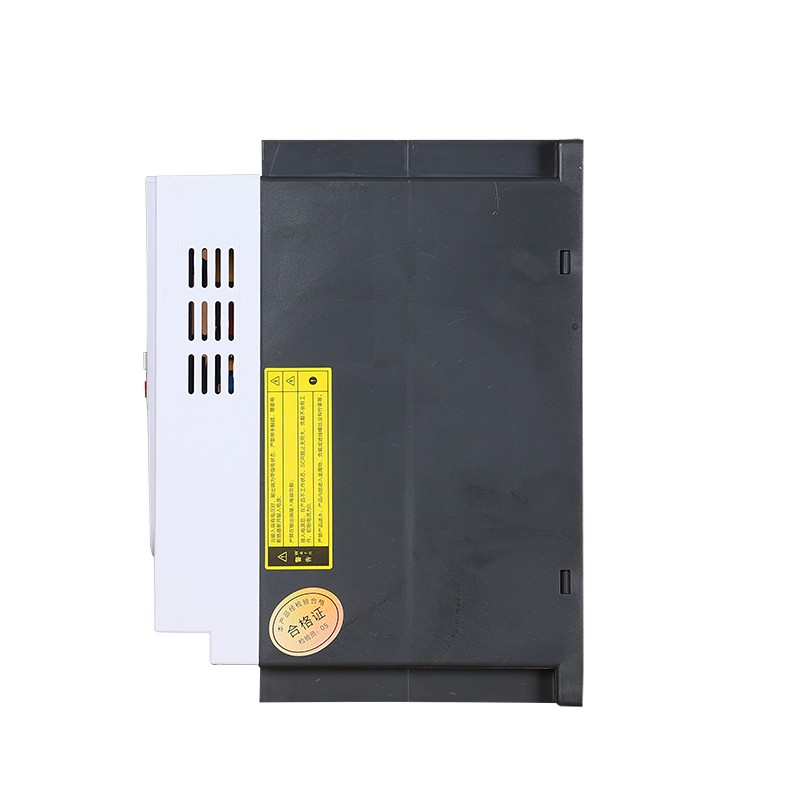

Online-Softstarter

Der Online-Softstarter ist ein Motorstart- und Steuergerät, das in Reihe mit dem Hauptstromkreis des Motors verbunden ist. Im Gegensatz zum Softstarter vom Bypass-Typ, der den Betrieb nach Abschluss des Startvorgangs stoppt, ist dieses Produkt während des gesamten Prozesses des Startens, Betreibens und Herunterfahrens des Motors kontinuierlich am Betrieb beteiligt und übernimmt die Funktionen der Stromregelung, des Betriebsschutzes und der Überwachung.

Serviceumgebung

Der Online-Softstarter stellt besondere Anforderungen an die Betriebsumgebung. Sein Kern liegt in der Notwendigkeit, ständig in Reihe im Hauptstromkreis des Motors geschaltet zu sein. Daher muss er in einer elektrischen Innenumgebung installiert werden, die sauber, trocken und gut belüftet ist.
Insbesondere sollte die Umgebungstemperatur im Bereich von 0–40 °C ohne Kondensation geregelt werden. Gleichzeitig muss eine Kontamination durch leitfähigen Staub, korrosive Gase und Öl vermieden werden.
Bei der Installation ist auf eine vertikale Fixierung zu achten und ausreichend Kühlraum vorzusehen. Die Stromversorgung sollte stabil und die Erdung zuverlässig sein.
Da er den Laststrom bewältigen und während des Motorbetriebs Wärme erzeugen muss, sind die Anforderungen an kontinuierliche Kühlbedingungen und Umgebungssauberkeit strenger als beim Bypass-Typ.
Eine tägliche Überwachung des Temperaturanstiegs und des Betriebsstatus durch Fachleute ist erforderlich, und es sollten regelmäßige Wartungsarbeiten wie Reinigen und Festziehen der Verbindungen durchgeführt werden, um die langfristig stabilen Sanftanlauf- und Betriebsschutzfunktionen am Industriestandort sicherzustellen.

Anwendungsszenario

Die Kernanwendungsszenarien von Online-Softstartern konzentrieren sich auf die Bewältigung der Herausforderungen, die herkömmliche Softstarter während des gesamten Betriebszyklus von Motoren nicht bewältigen können.In der Schwerindustrie (z. B. große Ventilatoren und Kugelmühlen)Sie ermöglichen nicht nur einen ultrasanften Start von bis zu mehreren zehn Sekunden, um mechanische Stöße zu vermeiden, sondern begrenzen auch Drehmoment und Strom während des Betriebs dynamisch, um Laständerungen zu widerstehen und Überlastauslösungen zu vermeiden.
Für kontinuierliche Produktionsprozesse (z. B. Wasserversorgung mit konstantem Druck und Materialtransport)Online-Softstarter erreichen durch integrierte PID-Funktionen eine präzise Konstantdruck- und Konstantstromregelung und können Master-Slave-Synchronisation und Leistungsausgleich in Systemen mit mehreren Motoren erreichen.
In häufigen Start-Stopp-Umgebungen und rauen Umgebungen (z. B. Minen und Hafenmaschinen)Das kontaktlose All-Solid-State-Design der Produkte widersteht Staub und Vibrationen, hält Dutzenden von Vorgängen pro Stunde stand und bietet während des gesamten Prozesses vollständigen elektrischen Schutz.
Außerdem,in Schiffen mit begrenzter Stromkapazität und alten StromnetzenSie können den Anlaufstrom streng innerhalb des eingestellten Werts begrenzen, um Spannungsabfälle zu verhindern und die Netzstabilität sicherzustellen.
Zusammenfassend lässt sich sagen, dass diese Produkte zu einer unverzichtbaren Lösung werden, wenn die Anwendungsanforderungen über einfaches Starten/Stoppen hinausgehen und eine präzise Steuerung während des Betriebs, kontinuierlichen Schutz und Anpassung an raue Umgebungen erfordern.

Softstart-Modus

Sanftanlauf mit Spannungsverstärkung bei Steigung: Dies ist die einfachste Startmethode. Durch Anpassen des Leitungswinkels des Thyristors erhöht sich die Spannung im Laufe der Zeit allmählich. Obwohl die Bedienung einfach ist, da es keine Strombegrenzung gibt, kann es zu einem großen Stoßstrom kommen, der erhebliche Auswirkungen auf das Stromnetz und die Geräte hat. Daher wird es in praktischen Anwendungen selten verwendet.
Schrittstart: Wenn der Online-Softstarter eingeschaltet wird, erreicht der Anlaufstrom schnell den eingestellten Wert. Durch Anpassen des voreingestellten Werts des Anlaufstroms kann ein effizienter Anlaufeffekt erzielt werden. Diese Methode eignet sich besonders für Anlässe mit strengen Anforderungen an die Anlaufzeit.
Sanftanlauf mit konstantem Stromanstieg: In der Anfangsphase des Startvorgangs steigt der Strom allmählich an und bleibt nach Erreichen des voreingestellten Werts konstant, bis der Startvorgang abgeschlossen ist. Diese Methode wird häufig beim Anlauf von Lüftern und Pumpen eingesetzt, wodurch der Stoßstrom beim Anlauf wirksam reduziert und die Ausrüstung geschützt werden kann.
Impulsschlagstart: In der Anfangsphase des Anlaufs leitet der Thyristor für eine gewisse Zeit einen hohen Strom, fällt dann wieder ab, steigt dann linear auf den ursprünglichen Einstellwert an und geht schließlich in den Anlauf mit konstantem Strom über. Diese Methode eignet sich für Fälle, in denen eine große Haftreibung überwunden werden muss, wird jedoch bei allgemeinen Belastungen selten angewendet.
Dual-Slope-Spannungsstart: Während des Startvorgangs erhöht sich das Ausgangsdrehmoment des Motors mit zunehmender Spannung, wodurch die anfängliche Startspannung bereitgestellt wird. Wenn der Motor die Nenndrehzahl erreicht, erreicht die Ausgangsspannung die Nennspannung. Mit dieser Methode kann der Stoßstrom während des Startvorgangs effektiv reduziert werden.
Strombegrenzender Anlauf: Während des Startvorgangs wird der Strom so begrenzt, dass er einen bestimmten eingestellten Wert nicht überschreitet, um die Sicherheit des Motors und des Stromnetzes zu gewährleisten. Diese Methode eignet sich für Fälle mit strengen Anforderungen an den Anlaufstrom.
