Was ist ein SBW-Spannungsstabilisator mit intelligenter Kompensation und warum ist er wichtig?

Ein intelligenter Kompensationsspannungsstabilisator von SBW ist ein fortschrittliches dreiphasiges Gerät zur automatischen Spannungsregelung, das Kompensationstechnologie mit intelligenter digitaler Steuerung kombiniert, um stabilen, sauberen Strom für industrielle, kommerzielle und medizinische Anwendungen zu liefern.

Im Gegensatz zu herkömmlichen Servostabilisatoren, die auf mechanischen Kohlebürsten basieren, die sich über die Transformatorwicklungen bewegen, verwendet der SBW einen Kompensationstransformator, der die Spannung je nach Bedarf hinzufügt oder abzieht – ein schnellerer, effizienterer und langlebigerer Ansatz.

Warum ist das wichtig?

Denn moderne Industrieanlagen – CNC-Maschinen, medizinische Bildgebungssysteme, Rechenzentren und automatisierte Produktionslinien – reagieren immer empfindlicher auf Spannungsschwankungen. Ein Spannungsabfall, der nur den Bruchteil einer Sekunde dauert, kann eine Produktionslinie lahmlegen, Daten beschädigen oder unbrauchbare medizinische Bilder erzeugen.

Die SBW sitzt zwischen der Versorgungsspannung und der kritischen Last und absorbiert Einbrüche, Überspannungen und Ungleichgewichte, bevor sie empfindliche Geräte erreichen. Es überwacht, korrigiert und schützt – kontinuierlich und automatisch.

Kurz gesagt: Es verwandelt instabilen Netzstrom in zuverlässigen Industriestrom.

Wie einDer intelligente Kompensationsstabilisator SBW funktioniert

Die SBW nutzt ein Vergütungsprinzip – aber mit Intelligenz.

Schritt 1 – Spannungserfassung

Hochpräzise Abtastschaltungen überwachen kontinuierlich die Eingangsspannung jeder Phase. Das Steuerungssystem erkennt jede Abweichung vom Sollwert sofort.

Schritt 2 – Intelligente Steuerung

Spannungsdaten werden in einen Mikroprozessor in Industriequalität eingespeist – normalerweise so etwas wie einen STM32 oder einen ähnlichen Chip. Es wertet die Zahlen aus, ermittelt den Korrekturbedarf und sendet Befehle an das Vergütungssystem. Viele Modelle verwenden eine digitale PID-Steuerung mit echter RMS-Abtastung, sodass die Messungen auch dann genau bleiben, wenn die Eingangswellenform stark verzerrt ist.

Schritt 3 – Spannungskompensation

Basierend auf der Berechnung passt das Steuersystem die Spannung an, die in den Kompensationstransformator eingespeist wird. Dieser Transformator ist in Reihe mit dem Hauptstromkreis geschaltet – wenn seine Sekundärwicklung Spannung addiert oder subtrahiert, ändert sich die Ausgangsspannung entsprechend, und das alles ohne Unterbrechung.

Wenn die Eingangsspannung um 10 % sinkt, addiert der Kompensationstransformator 10 %, um sie wieder anzuheben. Wenn es um 10 % ansteigt, zieht der Transformator 10 % ab, um es nach unten zu ziehen. Der Ausgang bleibt konstant – innerhalb von ±1 % bis ±3 % des Sollwerts – ohne ins Schwitzen zu geraten.

Schritt 4 – Kontinuierliche Überwachung

Das gesamte System läuft in einem geschlossenen Kreislauf – es erfasst, berechnet, kompensiert und überprüft – immer wieder in Echtzeit. Die typische Reaktionszeit bei einer Spannungsänderung beträgt weniger als 1 Sekunde, und einige Modelle können in nur 20 Millisekunden reagieren. Das ist schnell genug, um die meisten Netzprobleme zu erkennen, bevor sie Ihre Geräte erreichen.

Schritt 5 – Phasenunabhängige Kompensation

Bei Dreiphasenmodellen kann die Kompensation unabhängig auf jede Phase angewendet werden. Dies bedeutet, dass sich ein Spannungsabfall auf einer Phase nicht auf die anderen auswirkt – entscheidend für dreiphasige Geräte, bei denen eine Phasenunsymmetrie zu einer Erwärmung des Motors und einer verringerten Effizienz führt.

Das Ergebnis: stabile, ausgewogene Leistung, die kontinuierlich bereitgestellt wird – ohne Verzerrung oder Unterbrechung.

Gängige Typen und Kapazitäten von SBW-StabilisatorenSBW-Stabilisatoren sind in einer Vielzahl von Kapazitäten und Konfigurationen erhältlich, um unterschiedlichen Lastanforderungen gerecht zu werden.

Eingangsspannungsbereich:

Standard: 304V – 456V (380V ±20%)

Großer Bereich: ±30 % oder ±40 % auf Anfrage erhältlich

WarumIntelligente Kompensationsstabilisatoren von SBWGegenstand

Denn „gut genug“-Leistung ist für die moderne Industrie nicht gut genug.

Das macht den SBW zu einer entscheidenden Komponente für energieempfindliche Vorgänge:

1. Hohe Effizienz

SBW-Stabilisatoren liefern bei Volllast einen Wirkungsgrad von ≥98 % – viel höher als die meisten elektronischen Spannungsregler. Die Energieverschwendung ist minimal, was die Betriebskosten und den Kühlbedarf senkt.

2. Keine Wellenformverzerrung

Im Gegensatz zu einigen elektronischen Stabilisatoren, die Oberwellen einführen, erzeugt der SBW eine Ausgangswellenform, die mit der Eingangswellenform identisch ist – keine zusätzliche Verzerrung. Bei empfindlichen Geräten wie medizinischen Bildgebungssystemen oder Laborinstrumenten ist dies unerlässlich.

3. Großer Eingangsbereich

Standard-SBW-Modelle arbeiten mit 304 V bis 456 V (380 V ±20 %), wobei für schwache Netzumgebungen sogar noch größere Bereiche verfügbar sind. Dies bedeutet, dass der Stabilisator die schlechtesten Netzbedingungen bewältigen kann, ohne die Regulierung zu verlieren.

4. Umfassender Schutz

SBW-Stabilisatoren verfügen über einen integrierten Schutz für:

Überspannung und Unterspannung

Überstrom und Kurzschlüsse

Phasenverlust und Phasenfolge

Übertemperatur

Mechanische Fehler

5. Unabhängige Phasenkompensation

Dies ist besonders wichtig für dreiphasige Industrielasten. Wenn eine Phase abfällt, wird nur diese Phase korrigiert – die anderen bleiben unverändert. Dies verhindert eine Überhitzung der Motoren aufgrund einer Phasenunsymmetrie und verhindert, dass Geräte auf seltsame Weise reagieren.

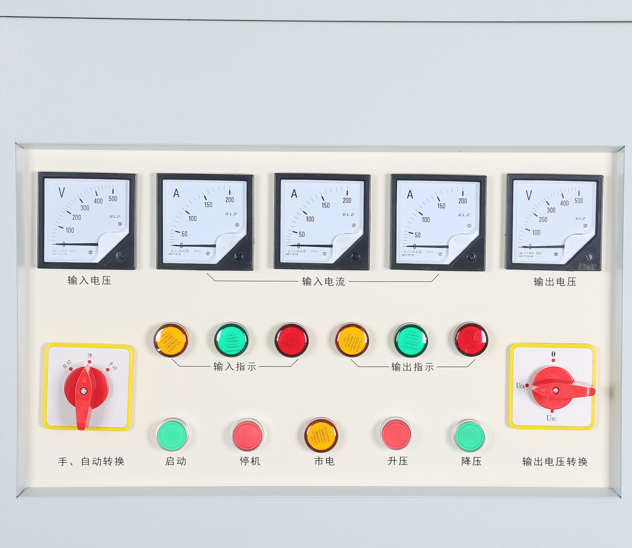

6. Intelligente Steuerung mit Digitalanzeige

Moderne SBW-Geräte verfügen über eine Mikroprozessorsteuerung. Auf der Vorderseite werden Eingangsspannung, Ausgangsspannung, Strom, Leistung und Fehlerstatus angezeigt. Viele Modelle unterstützen auch RS485- oder Modbus-Kommunikation, sodass Sie sie zur Fernüberwachung an ein Gebäudemanagementsystem anschließen können.

7. Bypass-Funktion

Die meisten SBW-Stabilisatoren verfügen über einen manuellen Bypass-Schalter. Wenn Sie Wartungsarbeiten durchführen müssen, können Sie die Last auf direkten Netzstrom umstellen, ohne die Stromversorgung zu unterbrechen – wichtig für Orte wie Krankenhäuser und Rechenzentren, wo Ausfallzeiten keine Option sind.

8. Anpassbar an jede Last

SBW-Stabilisatoren können ohmsche Lasten (Heizungen, Beleuchtung), induktive Lasten (Motoren, Transformatoren) und kapazitive Lasten (Kondensatorbänke, Elektronik) bewältigen. Sie decken nahezu alles ab, was man ihnen entgegenwirft.

9. Hohe Überlastfähigkeit

Typischerweise können SBW-Geräte eine Minute lang 150 % des Nennstroms und zehn Minuten lang 120 % des Nennstroms verarbeiten. Dieser zusätzliche Spielraum ist entscheidend, wenn Sie große Motoren oder Kompressoren in Betrieb nehmen.

Ohne einen SBW-Stabilisator sind Ihre teuren Geräte dem Stromnetz ausgeliefert. Damit läuft die Produktion weiter, empfindliche Geräte bleiben geschützt und unerwartete Ausfallzeiten kommen viel seltener vor.

Auswahl des richtigen SBW-Stabilisators

Bei der Auswahl eines SBW-Stabilisators müssen Kapazität, Umgebung und Lasteigenschaften berücksichtigt werden.

Schritt 1 – Bestimmen Sie Ihre Belastung

Addieren Sie den Stromverbrauch aller anzuschließenden Geräte. Berücksichtigen Sie die Anlaufströme (Einschaltströme) für Motoren und Kompressoren. Planen Sie eine Marge ein – normalerweise 20–30 % für zukünftige Erweiterungen. Schritt 2 – Überprüfen Sie Ihre Netzbedingungen

Schritt 3 – Geben Sie die Ausgabeanforderungen an

Ausgangsspannung – typischerweise 380 V für drei Phasen

Stabilisierungsgenauigkeit – ±2 % Standard, ±1 % für hochpräzise Modelle

Reaktionszeit – standardmäßig unter 1 Sekunde; schnellere Optionen verfügbarSchritt 4 – Berücksichtigen Sie die Installationsumgebung

Schritt 5 – Bewerten Sie den Schutz- und Kontrollbedarf

Manueller Bypass – unerlässlich für kritische Installationen

Kommunikation – RS485/Modbus für Fernüberwachung

Digitale Anzeige – für Spannungs-, Strom- und Fehlerinformationen in Echtzeit

Automatischer Bypass – verfügbar für sofortige Übertragung, wenn interne Fehler auftreten

Schritt 6 – Überprüfen Sie die Testberichte des Herstellers

Ein seriöser Lieferant sollte Folgendes bieten:

Isolationswiderstandsprüfung

Dielektrischer Widerstandstest

Keine Lastverlustmessung

Spannungsregelungstest

Überlastfähigkeitstest

Schritt 7 – Bestätigen Sie Service und Garantie

Garantiezeitraum – normalerweise 1 bis 2 Jahre mit erweiterten Optionen

Technischer Support – Installationsanleitung und Ferndiagnose

Ersatzteilverfügbarkeit – insbesondere für größere kundenspezifische Einheiten

Letzte Gedanken

Der intelligente Kompensationsspannungsstabilisator SBW ist nicht die auffälligste Komponente in einem industriellen Stromnetz. Es verfügt nicht über einen Touchscreen, ein Software-Update oder eine drahtlose Verbindung. Versuchen Sie jedoch, eine kritische Produktionslinie, ein medizinisches Bildgebungssystem oder ein Rechenzentrum ohne ein solches zu betreiben, und Sie werden es sofort bemerken.

Es sitzt im Kraftwerksraum und verrichtet Jahr für Jahr still und leise seine Arbeit. Es absorbiert Spannungseinbrüche, die sonst zum Abschalten von CNC-Maschinen führen würden. Es glättet Überspannungen, die empfindliche Elektronik zerstören würden. Es gleicht Phasen aus, die sonst dazu führen würden, dass Motoren überhitzen und vorzeitig ausfallen.

Was es liefert, ist einfach, aber wesentlich: zuverlässige, stabile Leistung – wann und wo Sie sie brauchen.

Und in einer Zeit, in der Produktionslinien zunehmend automatisiert werden und Geräte immer empfindlicher auf die Stromqualität reagieren, ist zuverlässige Stromversorgung keine Option. Es ist die Grundlage für einen konsistenten Betrieb.
