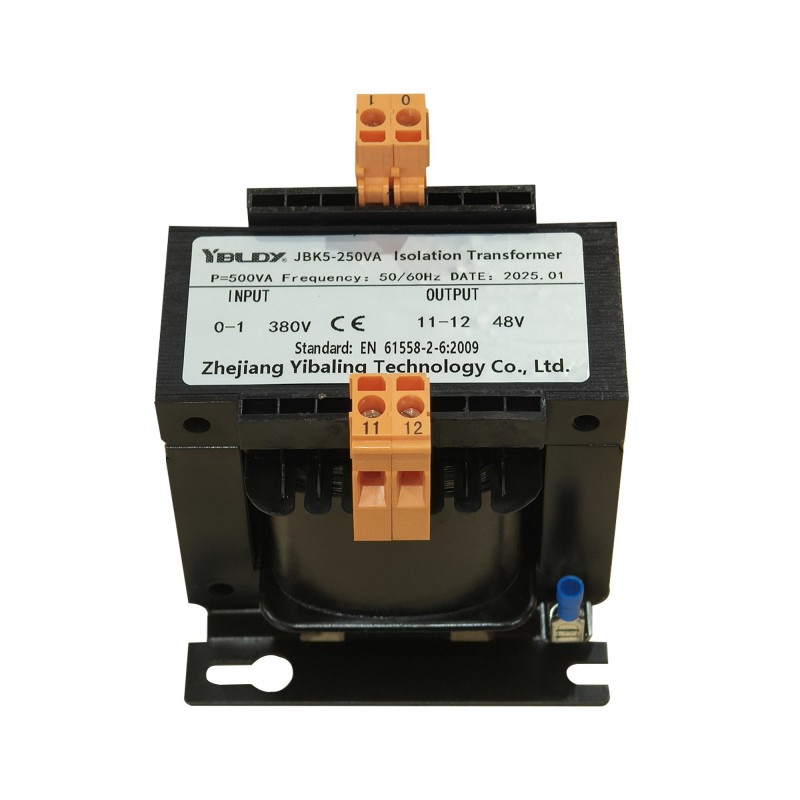

JBK5 Werkzeugmaschinen-Steuertransformator

Der Steuertransformator für Werkzeugmaschinen JBK5 wird unter Verwendung importierter Materialien und fortschrittlicher Techniken hergestellt. Es handelt sich um einen leistungsstarken und äußerst zuverlässigen Steuertransformator, der speziell für die Aufrüstung moderner CNC-Maschinen, automatisierter Produktionslinien und Präzisionssteuerungssysteme für Industrieanlagen entwickelt wurde.

Basierend auf der zentralen Sicherheitsisolationsfunktion der klassischen JBK-Serie soll durch umfassende Optimierung von Materialien, Prozessen und Design eine reinere, stabilere und intelligentere Isolationsstromlösung für SPS, Servoantriebe, Touchscreens, Relais und Sicherheitsschaltkreise bereitgestellt werden.

Der JBK5-Transformator bietet außerdem die Vorteile eines geringen Energieverbrauchs, einer geringen Größe und einer sicheren Verkabelung. Es handelt sich um das aktualisierte Produkt anderer Steuertransformatoren für Werkzeugmaschinen. Es wird hauptsächlich in Stromkreisen mit einer Eingangsspannung von 50-60 Hz und nicht mehr als 660 V verwendet.

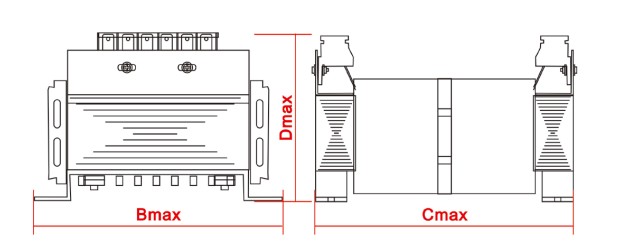

Gesamt- und Einbaumaße skizzieren

Kernvorteil

Der Maschinensteuertransformator JBK5 wurde langfristigen Markttests unterzogen und von Kunden als professionell, zuverlässig und sicher bewertet. Das liegt nicht an Marketingtaktiken, sondern daran, dass unsere Fabrik in Yibaling viel strengere Anforderungen als den Industriestandard eingeführt hat.

Unsere Produkte setzen hohe Maßstäbe in Bezug auf Zuverlässigkeit, Sicherheit, Störungsfreiheit und Langlebigkeit. Im Vergleich zu Produkten, die sich nur optisch ähneln, aber auf Material und Handwerkskunst verzichten, stechen sie besonders hervor.

Der Schlüssel zur Bestimmung, ob ein JBK5-Maschinensteuertransformator zehn Jahre oder länger verwendet werden kann, ist die Lebensdauer des Isolationssystems: Unser Werk besteht auf der Verwendung von sauerstofffreien Kupferlackdrähten der Güteklasse T2 mit einer Reinheit von ≥99,95 %.

Viele kostengünstige Ersatzstoffe auf dem Markt verwenden kupferkaschierte Aluminiumdrähte oder recycelte Kupferdrähte, die einen höheren spezifischen Widerstand, eine schlechtere Oxidations- und Ermüdungsbeständigkeit aufweisen und im Langzeitbetrieb mehr Wärme erzeugen, was sie zu potenziellen Punkten für innere Alterung macht.

Nach dem Wickeln gelangen die Spulen in einen Vakuum-Druckimprägniertank (VPI). In einer Vakuumumgebung wird ein lösungsmittelfreier Epoxidharzlack der H-Klasse (180 °C) zur gründlichen Imprägnierung und Hochtemperaturaushärtung verwendet.

Durch diesen Prozess werden die Spulen zu einem feuchtigkeits-, staub- und vibrationsfesten Ganzen, das dem Ölnebel und der Feuchtigkeitserosion, die in Werkzeugmaschinenwerkstätten häufig vorkommen, standhält. Bei vielen kostengünstigen Verfahren kommt nur eine gewöhnliche Tröpfchenbehandlung oder gar keine Imprägnierung zum Einsatz, und die Spulen sind locker und können leicht durch die Umgebung beeinträchtigt werden.

Zwischen der Primärwicklung (mit dem Stromnetz verbunden) und der Sekundärwicklung (mit der Steuerausrüstung verbunden) haben unsere Ingenieure eine doppelte Barriere errichtet.

Erstens gibt es eine verbesserte Isolierung gemäß internationalen Sicherheitsstandards (z. B. durch die Verwendung von dreischichtigem DMD-Verbundisolierpapier), die sicherstellt, dass Hochspannung nicht auf die Niederspannungsseite gelangt.

Darüber hinaus fügt Yibaling eine vollständige Abschirmschicht aus Kupferfolie oder Kupferstreifen hinzu und sorgt für eine zuverlässige, punktuelle Erdung.

Basierend auf den oben genannten soliden Materialien und dem Design ist dieses Produkt darauf ausgelegt, den Herausforderungen realer Werkstätten gerecht zu werden:

Es hält Temperaturschwankungen, mechanischen Vibrationen sowie Umgebungen mit Metallstaub und Ölnebel lange stand.

Der Temperaturanstieg des JBK5-Steuertransformators für Werkzeugmaschinen wird streng innerhalb der durch die B-Klasse-Isolierung zulässigen Grenzen kontrolliert, um sicherzustellen, dass die Hot-Spot-Temperatur die Alterung der Isolierung nicht beschleunigt.

Wie wählt man das Modell des Maschinensteuerungstransformators JBK5 aus?

1. Klären Sie die elektrischen Kernparameter

Listen Sie alle mit Strom versorgten Geräte auf: SPS-Module, Steuerstromversorgung für Servoantriebe, Relaisspulen, Schütze, Anzeigeleuchten, Sicherheitsvorhänge, Beleuchtungslampen usw.

Addieren Sie die VA-Werte aller mit Strom versorgten Lasten. Achten Sie darauf, mit einem Sicherheitsfaktor (normalerweise 1,2 bis 1,5) zu multiplizieren, um vorübergehende Überspannungen, zukünftige Kapazitätserweiterungen und die eigenen Verluste des Transformators zu berücksichtigen. Der Endwert ist die minimale Nennkapazität des erforderlichen Transformators (z. B. 500 VA, 1 KVA, 2 KVA).

2. Bewerten Sie die Schlüsselleistung

Schlüsselfragen: Benutzt Ihre Maschine eine große Anzahl von Frequenzumrichtern und Servoantrieben? Gab es jemals Eingriffe in das Steuerungssystem, die zu Fehlalarmen führten?

Entscheidung: Wenn die Antwort „Ja“ lautet, müssen Sie das Modell des Maschinensteuerungstransformators JBK5 mit einem „Faraday Shield“ (Abschirmschicht) wählen. Diese Abschirmschicht kann hochfrequentes Gleichtaktrauschen wirksam blockieren und ist entscheidend für die Gewährleistung der Stabilität des numerischen Steuerungssystems.

Schlüsselfragen: Wo wird der Transformator installiert? Ist der Schaltschrank sauber und trocken? Gibt es Ölnebel, Kühlflüssigkeitsspritzer oder Metallstaub?

Entscheidung:

Standardumgebung: Wählen Sie die Schutzarten IP00 oder IP20 (ohne Gehäuse oder normalen Schutz).

Vorhandensein von Staub und leichtem Ölnebel: Es muss der vollständig geschlossene JBK5-Maschinensteuertransformator mit einem Schutzgrad von mindestens IP44 gewählt werden.

3. Stellen Sie fest, ob eine spezielle Konfiguration vorliegt

Benutzerdefinierte Anforderungen: Benötigen Sie mehrere unabhängige Ausgänge, spezielle Eingangsspannungsabgriffe (z. B. Anpassung an 380 V/400 V/415 V) oder spezielle Klemmenblöcke? Geben Sie dies im Auswahlprozess unbedingt deutlich an.
