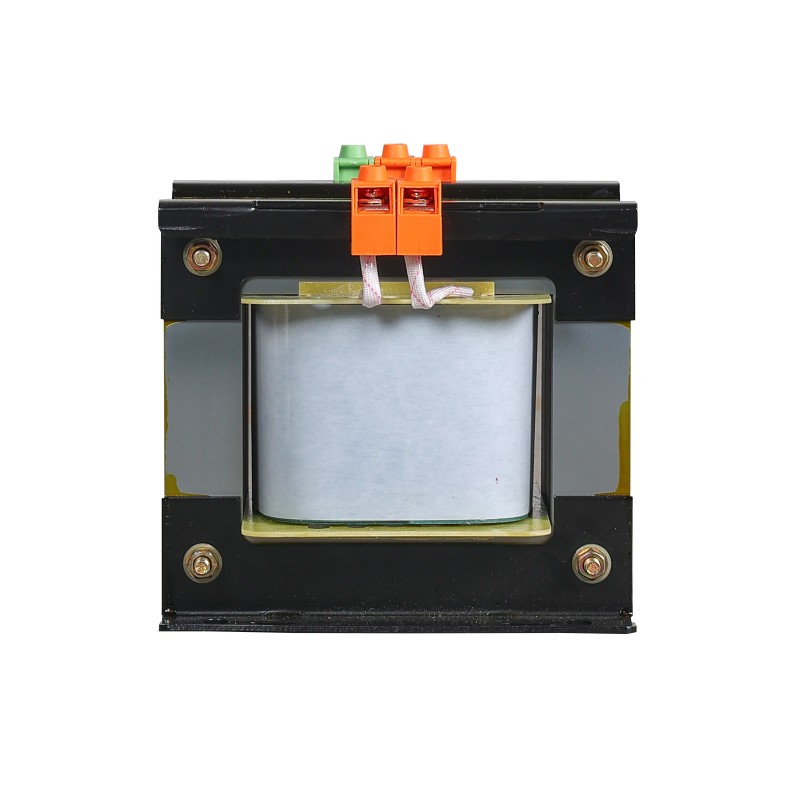

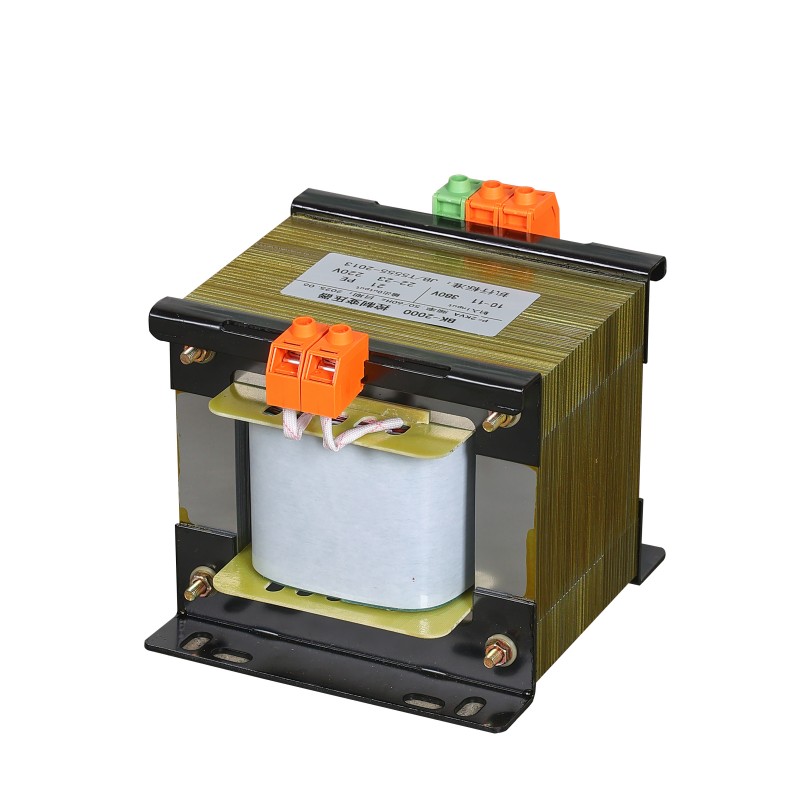

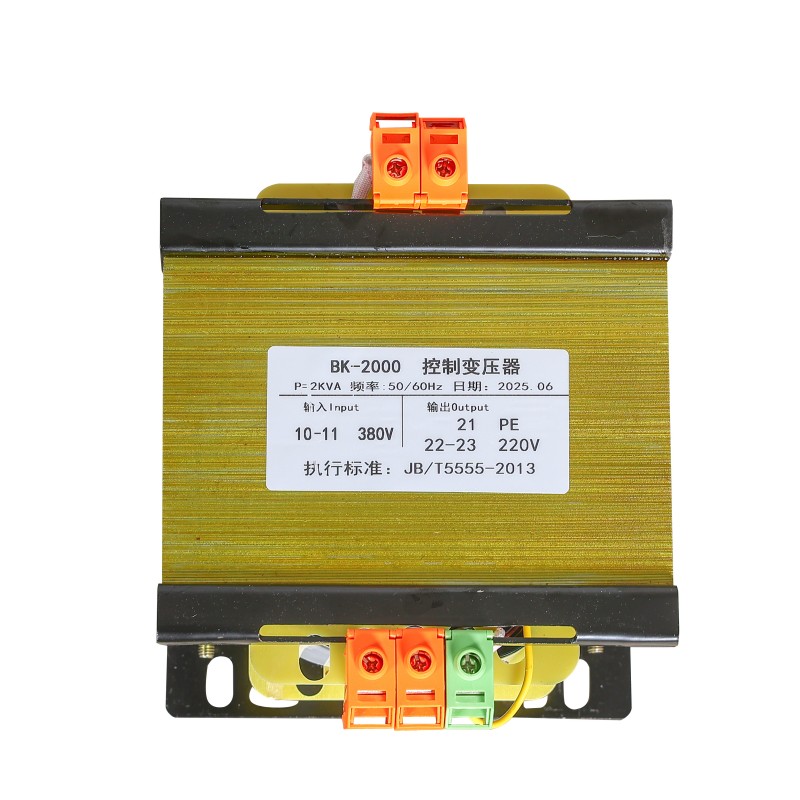

BK 220V Einphasentransformator

Der Einphasentransformator BK 220V ist ein klassischer und weit verbreiteter Steuertransformator vom Isolationstyp. Es wurde speziell für verschiedene Industrie-, Gewerbe- und Laborszenarien entwickelt und eignet sich für Niederspannungssteuerkreise, die Stromversorgung von Präzisionsgeräten und Sicherheitsbeleuchtungssystemen usw. Die Kernfunktion besteht darin, für diese Szenarien sicheren, stabilen und reinen einphasigen Wechselstrom bereitzustellen.

Dieses Produkt besteht aus hochwertigen kaltgewalzten Siliziumstahlblechen und Wicklungen aus reinem Kupfer, die durch einen Vakuumimprägnierungsprozess verfestigt und geformt werden. Dieser konstruktive Aufbau ermöglicht eine außerordentlich gute Leistung im realen Betrieb:

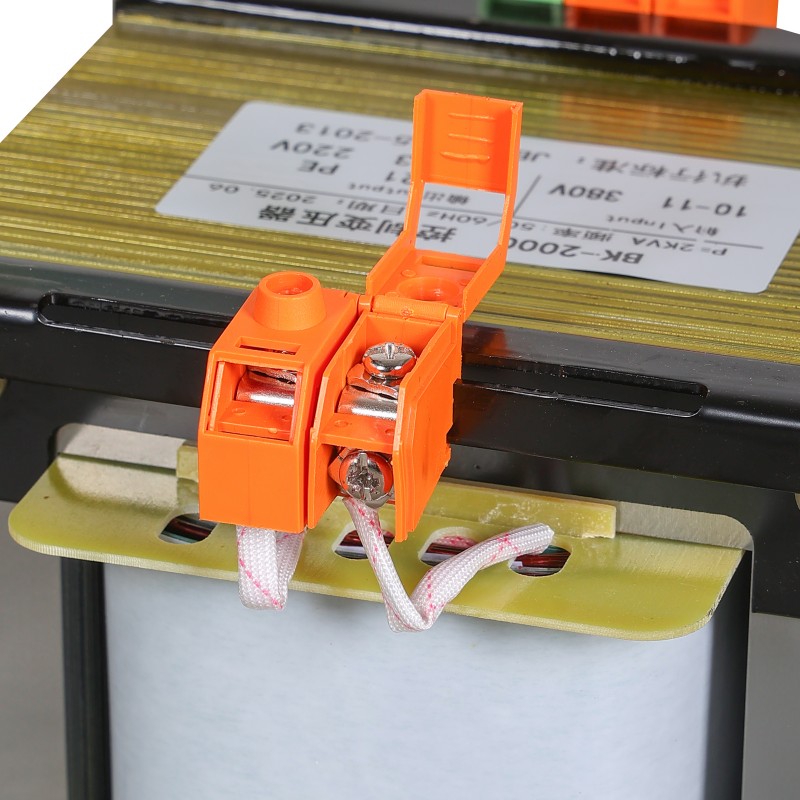

Geringe Verluste, geringer Temperaturanstieg, starke Isolationsleistung und die Möglichkeit, eine vollständige elektrische Isolierung zwischen den Eingangs- und Ausgangsklemmen zu erreichen. Es kann verschiedene Störungen im Stromnetz effektiv herausfiltern und so eine reine und stabile einphasige 220-V-Stromversorgung für SPS-Steuerungssysteme, Präzisionsinstrumente, Beleuchtungsgeräte und andere kleine elektrische Geräte bereitstellen.

Einführung in das Prinzip

Der Einphasentransformator BK220V kann sowohl die Größe der Wechselspannung als auch die Größe des Wechselstroms ändern.

(1) Die „transformierende“ Funktion des Transformators kann die Wechselspannung entweder erhöhen oder verringern. Wenn man den Verlust an elektrischer Energie außer Acht lässt, ist der Zusammenhang zwischen der Primärspannung U1, der Sekundärspannung U2, der Windungszahl der Primärwicklung N1 und der Windungszahl der Sekundärwicklung N2 wie folgt:

U1/U2=N1/N2=n

Man nennt es Windungsverhältnis oder Spannungsverhältnis. Aus der obigen Gleichung können wir sehen:

① Wenn die Windungszahl der Sekundärwicklung N2 größer ist als die der Primärwicklung N1, ist die Sekundärspannung U2 höher als die Primärspannung U1. Das heißt, wenn n = N1/N2 < 1, kann der Transformator die Wechselspannung erhöhen, sodass ein Transformator mit einem Spannungsverhältnis von n < 1 als Aufwärtstransformator bezeichnet wird.

② Wenn die Windungszahl der Sekundärwicklung N2 geringer ist als die der Primärwicklung N1, kann der Transformator die Wechselspannung reduzieren. Wenn n > 1 ist, wird der Transformator daher als Abwärtstransformator bezeichnet.

③ Wenn die Windungszahl der Sekundärwicklung N2 gleich der Windungszahl der Primärwicklung N1 ist, ändert der Transformator die Größe der Wechselspannung nicht, d. h. die Primärspannung U1 ist gleich der Sekundärspannung U2. Obwohl dieser Transformatortyp die Spannungsgröße nicht ändern kann, kann er den Primär- und Sekundärkreis elektrisch isolieren. Daher wird üblicherweise ein Transformator mit n = 1 als Trenntransformator verwendet.

(2) Funktion „Stromtransformation“.

Ein Transformator kann nicht nur die Größe der Wechselspannung, sondern auch die Größe des Wechselstroms ändern. Da der Transformator nur sehr geringe Energieverluste aufweist und vernachlässigt werden kann, sind die Eingangsleistung P1 und die Ausgangsleistung P2 des Transformators gleich, das heißt: P1=P2

U1-11=U2-12

U1/U2=12/11

Aus der obigen Gleichung ist ersichtlich, dass die Primär- und Sekundärspannungen des Transformators umgekehrt proportional zu den Primär- und Sekundärströmen sind. Wenn die Sekundärspannung erhöht wird, verringert sich der Sekundärstrom, und wenn die Sekundärspannung verringert wird, erhöht sich der Sekundärstrom. Zusammenfassend gilt bei einem Transformator: Je mehr Windungen die Spule hat, desto höher ist die Spannung an beiden Enden und desto kleiner ist der durch sie fließende Strom. Beispielsweise ist auf einem bestimmten Leistungstransformator die Aufschrift „Eingangsspannung 220 V, Ausgangsspannung 6 V“ angegeben. Dann beträgt das Verhältnis der Windungszahlen der Primär- und Sekundärwicklung dieses Transformators n = 220/6 = 110/3 = 37. Wenn dieser Transformator an den Stromkreis angeschlossen ist, ist der aus der Sekundärwicklung fließende Strom 37-mal so groß wie der in die Primärwicklung fließende.

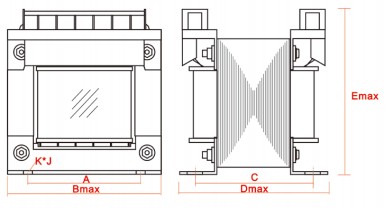

Detaillierte Parameter

Preisvorteil

Der Vorteil des Einphasentransformators BK220V besteht vereinfacht gesagt darin, dass er den praktischsten „Mittelweg“ zwischen Standardprodukten und kundenspezifischen Produkten gefunden hat.

Unser Werk in Yibaling begann mit der Herstellung von Standardtransformatormodellen. Daher kaufen wir große Mengen an Siliziumstahlblechen und Kupferdrähten in Chargen ein und kaufen diese Materialien in großen Mengen ein.

Dadurch können die Kosten kontrolliert werden. Gleichzeitig sind wir mit der Produktionslinie des Standardmodells vertraut und unsere Mitarbeiter sind hocheffizient, was unserem Standardmodell einen natürlichen Preisvorteil verschafft.

Allerdings ist der Standard-Einphasentransformator BK220V nicht für alle Umgebungen geeignet. An vielen Fabrikstandorten gelten besondere Bedingungen – vielleicht ist der Platz im Schaltschrank etwas begrenzt oder es ist eine ungewöhnliche Ausgangsspannung erforderlich. Unsere Yibaling-Fabrik verlangt von Ihnen keine hohe Entwicklungsgebühr für ein völlig neues Design von Grund auf.

Unsere Ingenieure arbeiten auf der ausgereiften Plattform des vorhandenen, verifizierten Transformators, um Anpassungen vorzunehmen: z. B. die Feinabstimmung der Leistung innerhalb der vorhandenen Spezifikationen, die Änderung der Richtung der Anschlussklemme oder die Anpassung des Gehäuses an die Größe Ihres Schranks.

Die Kernmaterialien wie Siliziumstahlbleche und Vakuumimprägnierung werden nicht verändert, sodass Ihre tatsächlichen Probleme gelöst werden können, ohne dass es unverschämt teuer ist, und die Lieferung erfolgt auch schnell.

Mittlerweile im Vergleich zum Markt: Im Vergleich zu diesen billigen und ungeprüften Markenprodukten verwenden wir Originalmaterialien in Industriequalität, werden beim Verlassen des Werks einer vollständigen Inspektion unterzogen und streben nach langfristiger Stabilität und Haltbarkeit; Im Vergleich zu diesen internationalen Marken haben wir keine Markenprämie und keine komplexen Importverfahren, der Preis ist angemessen und die Reaktion erfolgt schnell; Im Vergleich zu völlig neuen kundenspezifischen Designs, die die Herstellung von Formen erfordern, können Sie mit unserer „Feinabstimmungs“-Lösung von Yibaling eine erhebliche einmalige Entwicklungsgebühr und lange Wartezeiten einsparen.
