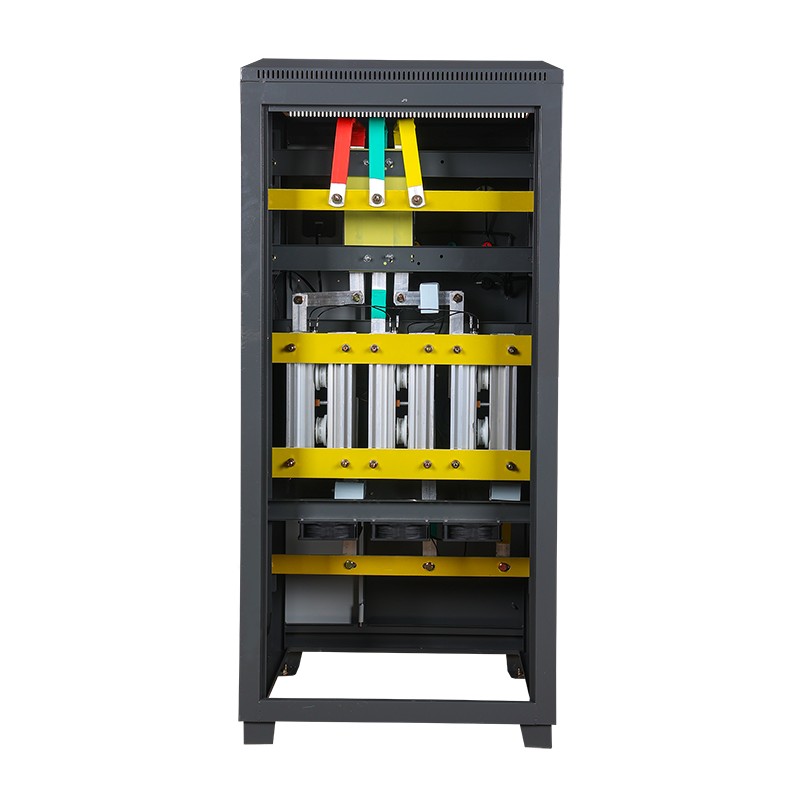

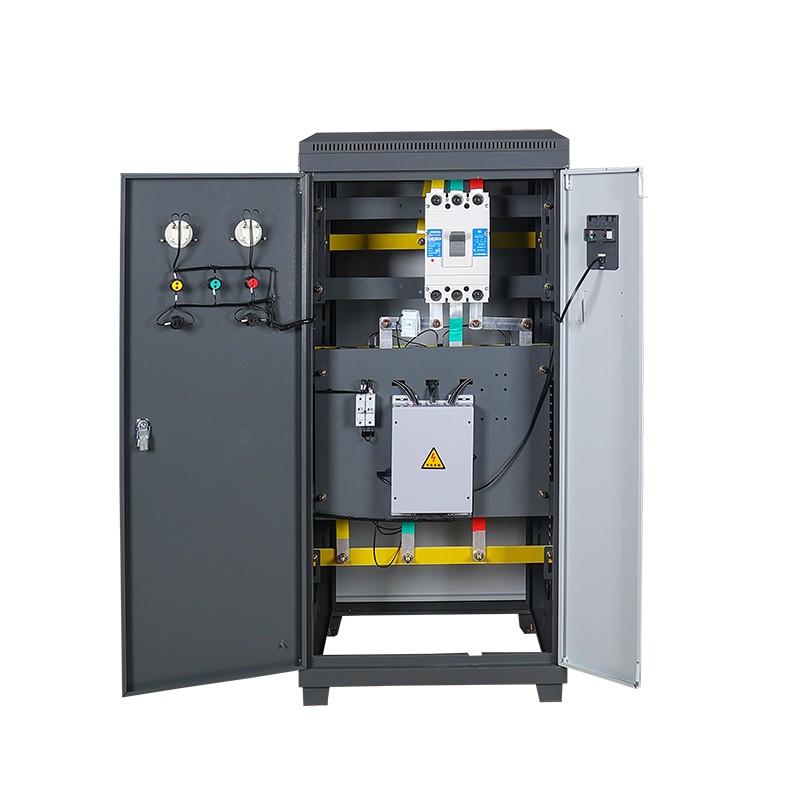

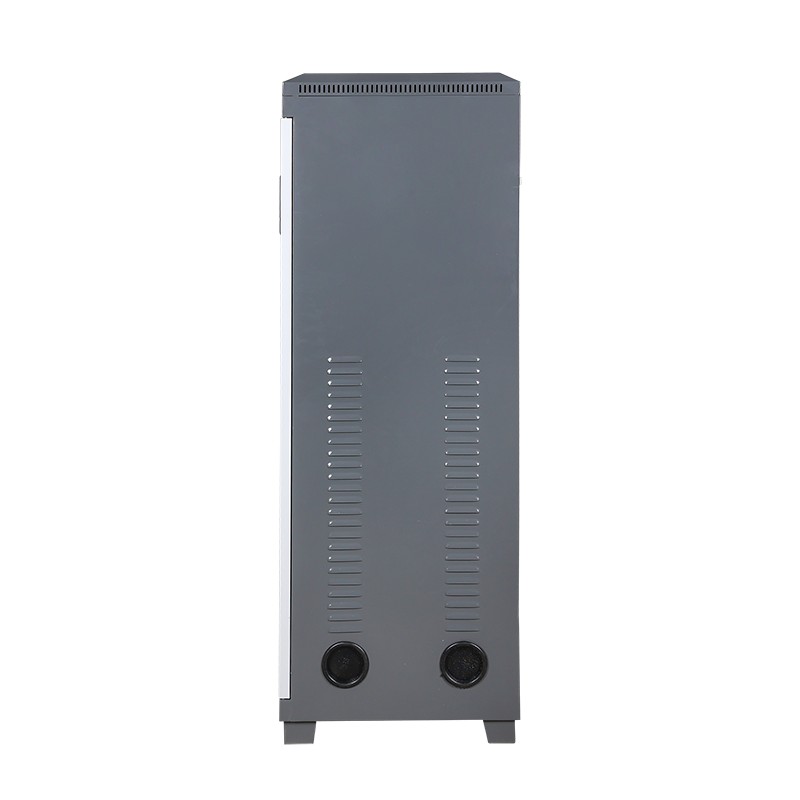

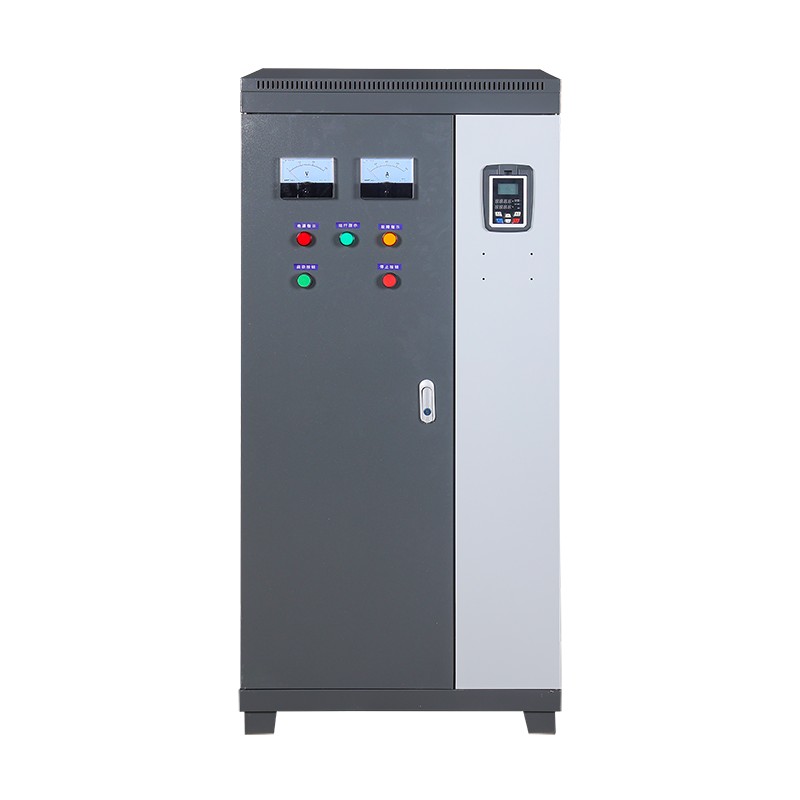

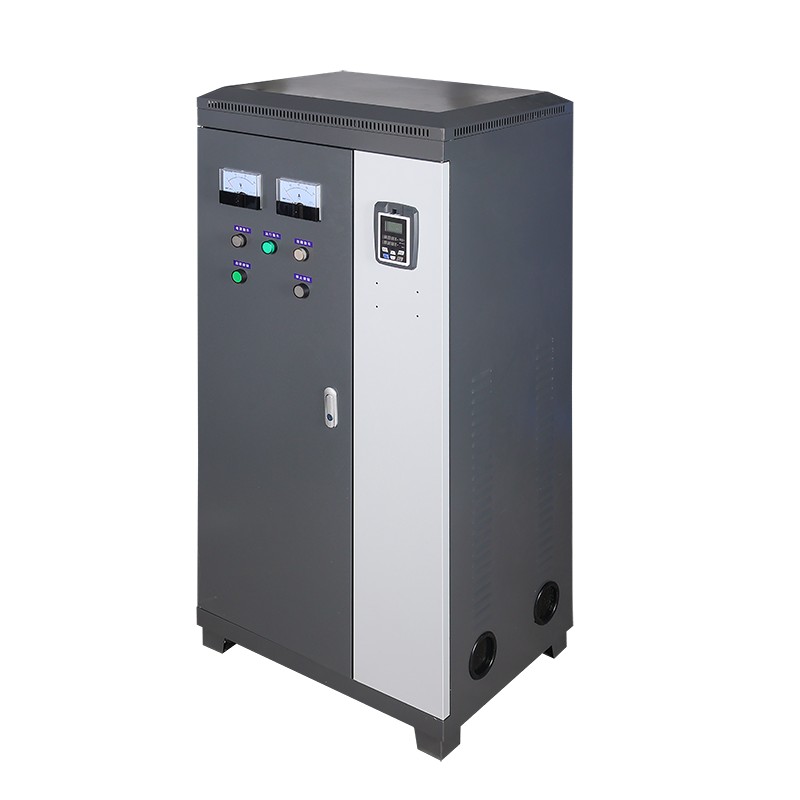

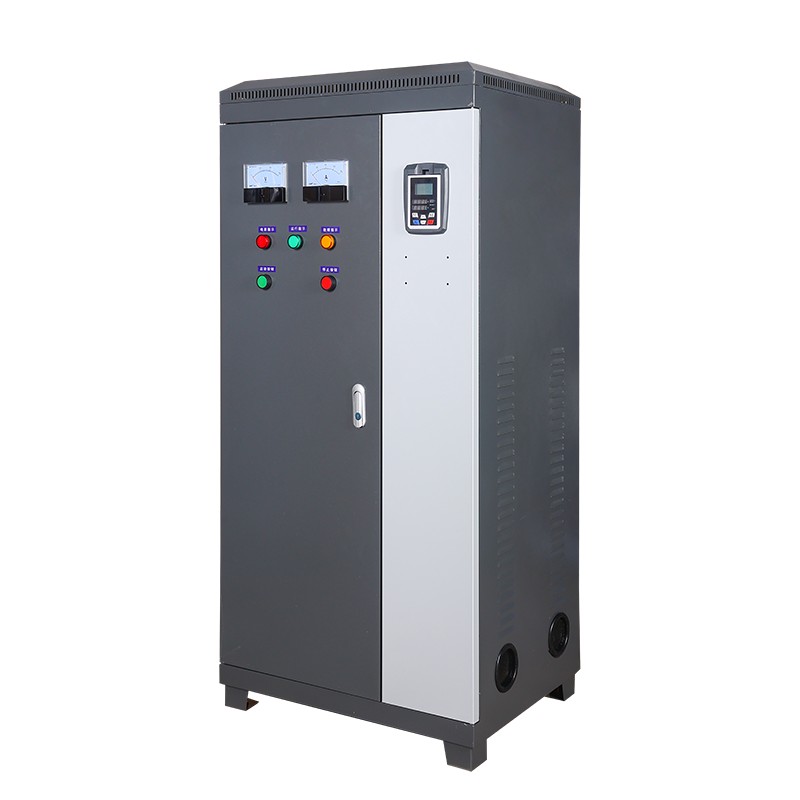

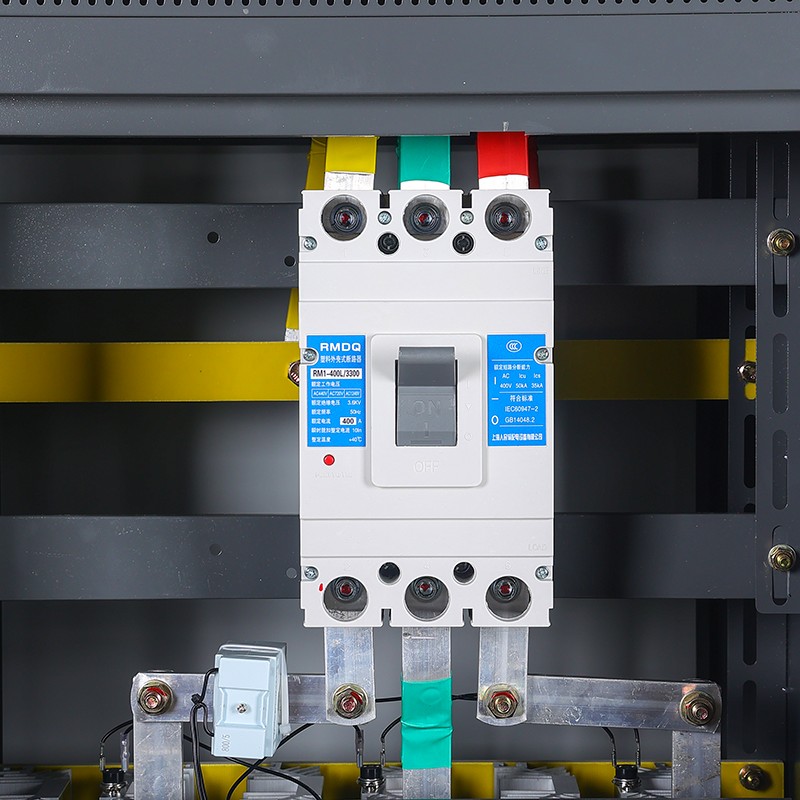

Bypass-Softstarterschrank

Der Bypass-Softstartschrank ist ein integriertes und intelligentes Motorstart- und Steuergerät. Es kombiniert auf raffinierte Weise die Thyristor-Sanftanlaufeinheit mit dem Bypass-Schützsystem in einem Standardschrank.
Der Kernarbeitsmodus ist in zwei Phasen unterteilt: Wenn der Motor startet, werden die an den Motor angelegte Spannung und der Strom durch den Sanftanlasser im Gehäuse präzise gesteuert, wodurch ein sanfter und stoßfreier Sanftanlauf erreicht wird und die Probleme von Netzstößen und mechanischer Belastung, die durch den Direktstart verursacht werden, effektiv gelöst werden.

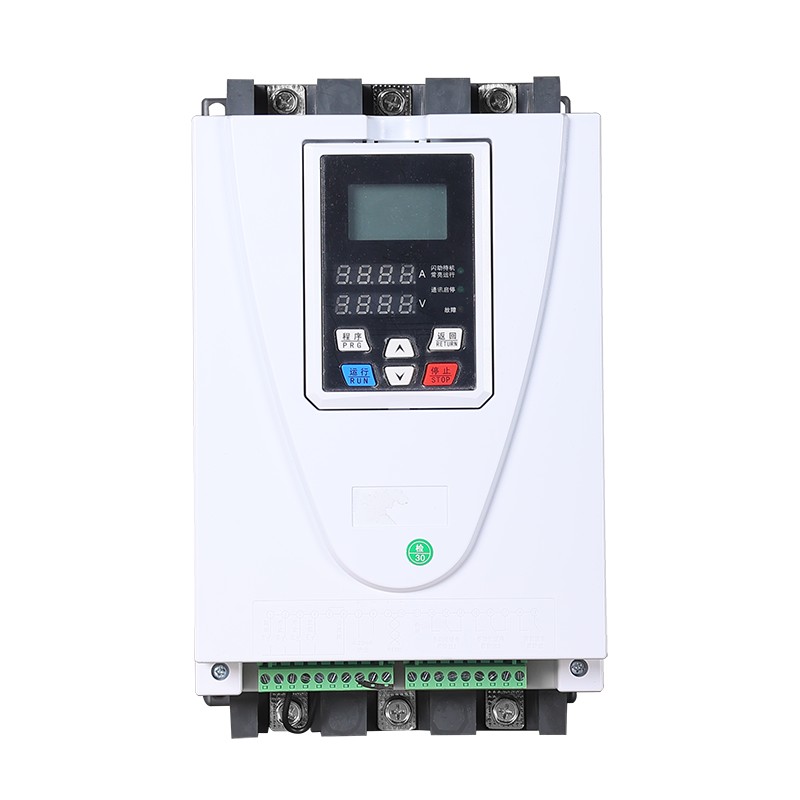

Online-Sanftanlaufschränke VS. Bypass-Sanftanlaufschränke

Kernmaterial

Die Kernkomponenten des Bypass-Softstart-Schranks können als ein System betrachtet werden, das durch das Zusammenwirken mehrerer Schlüsselkomponenten entsteht:

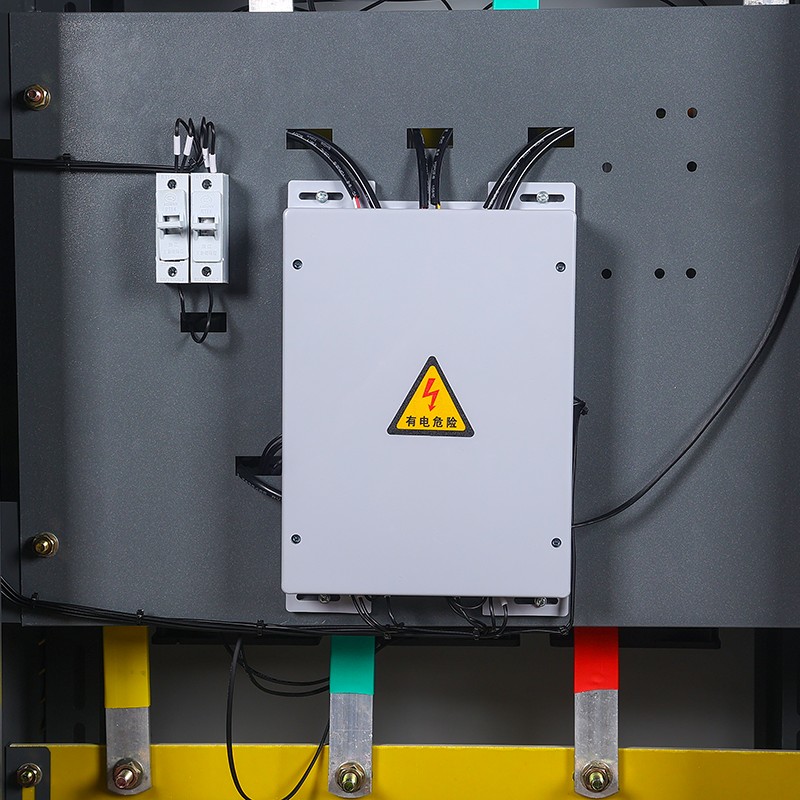

Der Funktionskern liegt in den Thyristoren (Halbleitern auf Siliziumbasis) der Sanftanlaufeinheit und den Hochleistungsschützen (mit Kontakten aus Silberlegierung) der Bypass-Einheit.
Ersteres ermöglicht eine gleichmäßige Spannungsregelung während der Startphase, während letzteres im stationären Betrieb den vollen Strom führt. Der Steuerkern des Bypass-Softstartschranks ist der eingebaute Mikroprozessorchip, der für die Logik und Berechnung des gesamten Systems verantwortlich ist.
Der elektrische Strompfad des Gesamtsystems ist durch hochreine Kupferschienen verbunden.
Alle Komponenten sind auf einer korrosionsbeständigen, mit Aluminium verzinkten Rahmenkonstruktion montiert, und die elektrische Sicherheit wird durch technische Kunststoff-Isolierteile gewährleistet.
Bei Hochleistungsmodellen sind die Kühler und Kühlventilatoren aus Aluminiumlegierung auch für den Umgang mit Hitze ausgelegt, und eine Sicherheitsverteidigungslinie wird durch Schutzkomponenten wie Sicherungen und Thermorelais gebildet.
Durch die Synergie dieser Materialien werden letztendlich die Konstruktionsziele eines reibungslosen Starts, eines effizienten Betriebs sowie der Sicherheit und Zuverlässigkeit der Ausrüstung erreicht.
Die in unseren Bypass-Softstart-Schränken verwendeten Kernmaterialien wurden alle sorgfältig von unseren Ibaling-Ingenieuren ausgewählt und sind von hoher Qualität. Die aus diesen Kernmaterialien hergestellten Bypass-Softstart-Schränke weisen eine weit über den Standard hinausgehende Qualität und eine hohe Leistungsstabilität auf.

Testprozess

Der Werkstest des Bypass-Softstarter-Schranks ist ein strenger, systematischer Verifizierungsprozess, der darauf abzielt, reale Betriebsbedingungen zu simulieren und sicherzustellen, dass Funktionen, Sicherheit und Zuverlässigkeit den Standards entsprechen. Der gesamte Prozess folgt dem Prinzip: Erst statisch, dann dynamisch; Zuerst einzelne Komponenten, dann die gesamte Maschine.
Der erste Schritt ist die separate und statische Prüfung des Bypass-Softstarterschranks. Ohne Anschluss an die Hauptstromversorgung werden alle Kernkomponenten im Bypass-Softstart-Schrank einzeln getestet, wie z. B. die Prüfung der mechanischen Eigenschaften und des Kontaktwiderstands des Bypass-Schützes, die Überprüfung des Übersetzungsverhältnisses und der Polarität der Strom-/Spannungswandler sowie die Durchführung von 100 %-Verdrahtungsprüfungen und Prüfungen des Isolationswiderstands (≥10 MΩ) und der Spannungsfestigkeit der Netzfrequenz (z. B. 2 kV/1 Min.) an allen sekundären Steuerkreisen, um grundlegende Sicherheit und Genauigkeit zu gewährleisten.

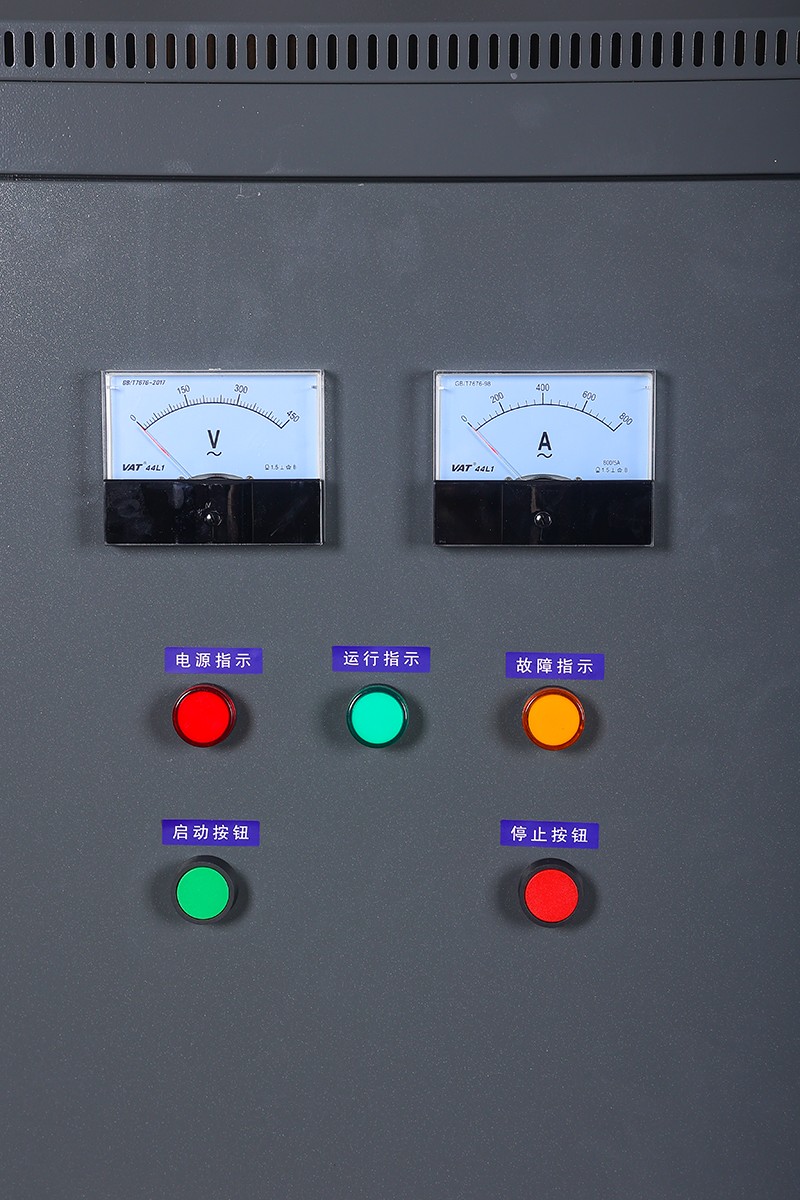

Gleichzeitig werden je nach Kundenwunsch die Startparameter voreingestellt und alle Funktionstests der Mensch-Maschine-Schnittstelle durchgeführt.
Dann treten Sie in die Kernphase der dynamischen und funktionalen Tests ein. Überprüfen Sie nach dem Anschließen an das Debugging-Netzteil zunächst die Phasenfolge und die Spannungsanzeige des Hauptstromkreises. Der kritischste Teil ist der Bypass-Schaltlogiktest, der die Verwendung eines Oszilloskops erfordert, um zu erfassen und zu überprüfen, ob der Thyristorausgang und das Bypass-Schütz ein sanftes, lichtbogenfreies und stoßfreies Schalten am Nulldurchgangspunkt der Spannung erreichen können. Dies ist der Kernwert des Bypass-Designs des Bypass-Softstartschranks.
Schließen Sie anschließend die Motorsimulations-Lastbox oder einen kleinen Motor an, um einen vollständigen Softstart- und Softstopp-Prozesstest durchzuführenund simulieren Sie verschiedene Fehler wie Überstrom, Phasenverlust und blockierten Rotor, um zu überprüfen, ob alle Schutzfunktionen entsprechend den eingestellten Werten genau und schnell reagieren können. Führen Sie abschließend einen Dauerlastbetrieb über mehrere Stunden durch (Alterungstest), bei dem eine Infrarot-Wärmebildkamera verwendet wird, um den Temperaturanstieg wichtiger Teile wie des Thyristor-Kühlkörpers und der Sammelschienen-Verbindungspunkte zu überwachen und sicherzustellen, dass er innerhalb der sicheren Grenze bleibt (z. B. Temperaturanstieg ≤ 70 K), um mögliche Prozess- oder Konstruktionsfehler aufzudecken.
Nachdem alle Tests bestanden wurden, führen Sie eine abschließende Reinigungsprüfung durch, ziehen Sie die Befestigungselemente wieder fest und fügen Sie den vollständigen „Werkstestbericht für den Bypass-Softstart-Schrank“ (einschließlich aller gemessenen Daten), Zeichnungen, Konformitätsbescheinigungen usw. bei, bevor Sie ihn für den Versand verpacken.
