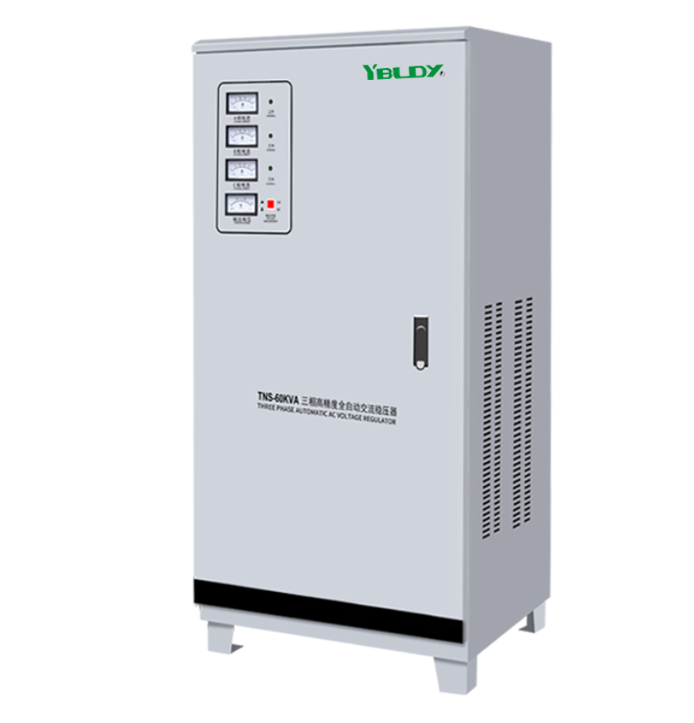

Was ist ein dreiphasiger TNS-Spannungsstabilisator?

A TNS dreiphasiger Spannungsstabilisatorist im Wesentlichen ein hochpräziser automatischer Spannungsregler, der die dreiphasige Stromversorgung für Industrieanlagen, Gewerbegebäude und kritische Systeme stabil und ausgeglichen hält.

Was es von einphasigen Geräten unterscheidet, ist sein Design: Es besteht im Wesentlichen aus drei unabhängigen einphasigen Stabilisatoren, die in einer Sternkonfiguration (Y) miteinander verbunden sind. Jede Phase erhält ihren eigenen Regulierungskanal – wenn also eine Phase oben mitspielt, werden die anderen nicht mit nach unten gezogen. Jede Phase wird separat reguliert. Das heißt, wenn eine Phase abfällt oder ansteigt, wird nur diese Phase korrigiert, während die anderen stabil bleiben.

Warum ist das wichtig?

Denn dreiphasige Geräte – CNC-Maschinen, Industriemotoren, medizinische Bildgebungssysteme, Rechenzentren – sind auf eine ausgeglichene Spannung über alle drei Phasen angewiesen. Wenn eine Phase niedrig und eine andere hoch ist, werden die Motoren heißer, die Steuerungen verhalten sich unregelmäßig und die Lebensdauer der Geräte verkürzt sich.

Der TNS-Stabilisator sitzt zwischen dem Stromnetz und Ihren Geräten, überwacht kontinuierlich jede Phase und korrigiert Spannungsschwankungen, bevor sie Probleme verursachen können. Es liefert sauberen, ausgewogenen und stabilen Strom – unabhängig davon, was das Netz tut.

Kurz gesagt: Es sorgt dafür, dass Drehstromanlagen reibungslos, effizient und zuverlässig laufen.

Wie einTNS Dreiphasen-SpannungsstabilisatorFunktioniert

Der TNS-Stabilisator arbeitet mit einem unkomplizierten Servomotor-Steuerungssystem – nichts Besonderes, aber nachweislich erledigt er seine Aufgabe.

So funktioniert es tatsächlich:

Schritt 1 – Es überwacht die Spannung

Sensoren an jeder der drei Phasen messen ständig die eingehende Spannung. Sobald etwas vom Sollwert abweicht, bemerkt die Steuerschaltung dies sofort.

Schritt 2 – Es wird herausgefunden, was zu tun ist

Die Steuerplatine verarbeitet diesen Spannungswert, berechnet die Differenz und ermittelt, wie viel Korrektur erforderlich ist. Wenn der Eingang schwankt oder sich die Last ändert, sendet er sofort einen Befehl an den Servomotor.

Schritt 3 – Das Servo bewegt sich

Der Servomotor dreht sich und schiebt eine Kohlebürste entlang der Wicklung des Spartransformators. Dadurch ändert sich das Windungsverhältnis – sanft und kontinuierlich, ohne Ruckeln oder Stufen.

Schritt 4 – Die Spannung wird wieder in die Leitung gebracht

Wenn der Eingang niedrig ist, fügt der Transformator Spannung hinzu. Wenn es hoch ist, wird es subtrahiert. Die Ausgabe landet genau dort, wo sie sein sollte – normalerweise innerhalb von ±1 % bis ±3 % des Ziels.

Schritt 5 – Kontinuierliche Überwachung

Das System arbeitet in einem geschlossenen Regelkreis – es erfasst, reguliert und prüft kontinuierlich. Bei einer Eingangsspannungsänderung von 10 % beträgt die Reaktionszeit typischerweise weniger als 1 Sekunde.

Schritt 6 – Unabhängige Phasenregulierung

Da das TNS aus drei separaten einphasigen Einheiten besteht, wird jede Phase unabhängig geregelt. Dies ist von entscheidender Bedeutung für Anwendungen, bei denen ein Phasenungleichgewicht ein Problem darstellt.

Das Ergebnis: eine stabile, ausgeglichene Dreiphasenleistung, die kontinuierlich und ohne Wellenformverzerrung bereitgestellt wird.

Gängige Typen und Nennwerte von TNS-Stabilisatoren

TNS-Stabilisatoren sind in verschiedenen Kapazitäten für unterschiedliche Anwendungen erhältlich.

Kapazitätsbereich:

1,5 kVA bis 60 kVA (Standard), größere Kapazitäten auf Anfrage erhältlich.

Standardspezifikationen:

Standardfunktionen:

Dreiphasiger Vierleiter-Eingang und -Ausgang

Unabhängige Phasenregulierung

Überspannungsschutz

Kurzschlussschutz

Phasenausfallschutz

Manuelle Bypass-Funktion (bei einigen Modellen)

Digitales Display mit Anzeige der Eingangs-/Ausgangsspannung und des Stroms

WarumTNS Dreiphasen-SpannungsstabilisatorenGegenstand

Denn eine unausgeglichene, instabile Stromversorgung kostet Sie Geld.

Folgendes bietet ein TNS-Stabilisator, den normale Netzteile nicht bieten können:

1. Unabhängige Phasenregulierung

Das TNS besteht aus drei separaten einphasigen Stabilisatoreinheiten, von denen jede ihre eigene Phase unabhängig reguliert. Wenn eine Phase abfällt, wird nur diese Phase korrigiert – die anderen bleiben stabil. Dies verhindert den „Welligkeitseffekt“, der zu einer Überhitzung der Motoren und einem fehlerhaften Verhalten der Geräte führt.

2. Schnelle Reaktion

Sobald sich die Spannung ändert, reagiert der TNS in weniger als einer Sekunde. Bis die Anpassung abgeschlossen ist, hat Ihr Gerät möglicherweise noch nicht einmal bemerkt, dass ein Problem mit der Spannung vorliegt.

3. Keine Wellenformverzerrung

Der TNS passt die Spannung an, ändert jedoch nicht die Wellenform. Die Ausgabe ist genau die gleiche wie die Eingabe – es werden keine zusätzlichen Dinge hinzugefügt. Bei empfindlichen Geräten wie medizinischen Bildgebungsgeräten oder Laborinstrumenten ist das eine große Sache.

4. Großer Eingangsspannungsbereich

Es funktioniert perfekt von 260 V bis 430 V. Selbst wenn das Netz in einem schlechten Zustand ist, bleibt es stabil und gerät nicht aus der Regelung.

5. Hohe Effizienz

Der Wirkungsgrad liegt bei über 90 %, sodass weniger Energie verschwendet wird. Das bedeutet, dass Ihre Stromrechnung etwas freundlicher bleibt.

6. Umfassender Schutz

Überspannung, Unterspannung, Überstrom, Kurzschluss, Phasenausfall, Überhitzung – es deckt die meisten häufigsten elektrischen Fehler ab, die auftreten können.

7. Zuverlässige Konstruktion, lange Lebensdauer

Es verwendet reine Kupferwicklungen, zuverlässige Servomotoren und langlebige Kohlebürsten. Es ist nicht darauf ausgelegt, nur ein paar Jahre zu halten – es ist für den kontinuierlichen, langfristigen Betrieb konzipiert.

8. Vielseitige Anwendung

Der TNS kann im Rahmen seiner Nennkapazität dreiphasig 380 V liefern.

Auswahl des richtigen TNS-Stabilisators

Bei der Auswahl eines TNS-Stabilisators müssen Kapazität, Spannung und Anwendung berücksichtigt werden.

Schritt 1 – Bestimmen Sie Ihre Belastung

Addieren Sie den Stromverbrauch aller anzuschließenden Geräte. Berücksichtigen Sie die Anlaufströme (Einschaltströme) für Motoren und Kompressoren. Planen Sie eine Sicherheitsmarge ein – typischerweise 20–30 % für zukünftige Erweiterungen.

TNS-Standardwerte: 1,5 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA. Schritt 2 – Überprüfen Sie Ihre Netzbedingungen

Schritt 3 – Geben Sie die Ausgabeanforderungen an

Ausgangsspannung – typischerweise 380 V (dreiphasig, vieradrig)

Regelgenauigkeit – Standard ±3 %; hochpräzise Modelle verfügbar

Schritt 4 – Berücksichtigen Sie die Installationsumgebung

Schritt 5 – Überprüfen Sie die Funktionen

Digitalanzeige – zur Echtzeitüberwachung von Spannung und Strom

Bypass-Funktion – für Wartung ohne Unterbrechung der Versorgung

Kommunikation – RS485/Modbus für Fernüberwachung (bei einigen Modellen verfügbar)

Schritt 6 – Überprüfen Sie die Schutzfunktionen

Bestätigen Sie, dass das Gerät Folgendes enthält:

Überspannungsschutz

Kurzschlussschutz

Phasenausfallschutz

Übertemperaturschutz

Anwendungsszenarien

Die TNS-Serie wird in zahlreichen Branchen häufig eingesetzt:

Beispiel aus der Praxis: Eine Halbleiterfabrik, die rund um die Uhr mit unbeaufsichtigten Geräten in Betrieb ist, installierte TNS-Stabilisatoren und erreichte eine Produktionskontinuität von 99,8 % ohne spannungsbedingte Ausfallzeiten.

Letzte Gedanken

Der dreiphasige Spannungsstabilisator TNS ist nicht das auffälligste Gerät in einer Industrieanlage. Es verfügt weder über einen Touchscreen noch über eine drahtlose Verbindung.

Aber eines kann er sehr gut: Er liefert stabilen, ausgewogenen Dreiphasenstrom – leise, effizient und zuverlässig.

In einer Zeit, in der Produktionslinien zunehmend automatisiert werden und Geräte immer empfindlicher auf die Stromqualität reagieren, ist der TNS-Stabilisator die ruhige Grundlage, die alles am Laufen hält.

Stabile Stromversorgung ist kein Luxus. Für dreiphasige Geräte ist dies eine Anforderung.
