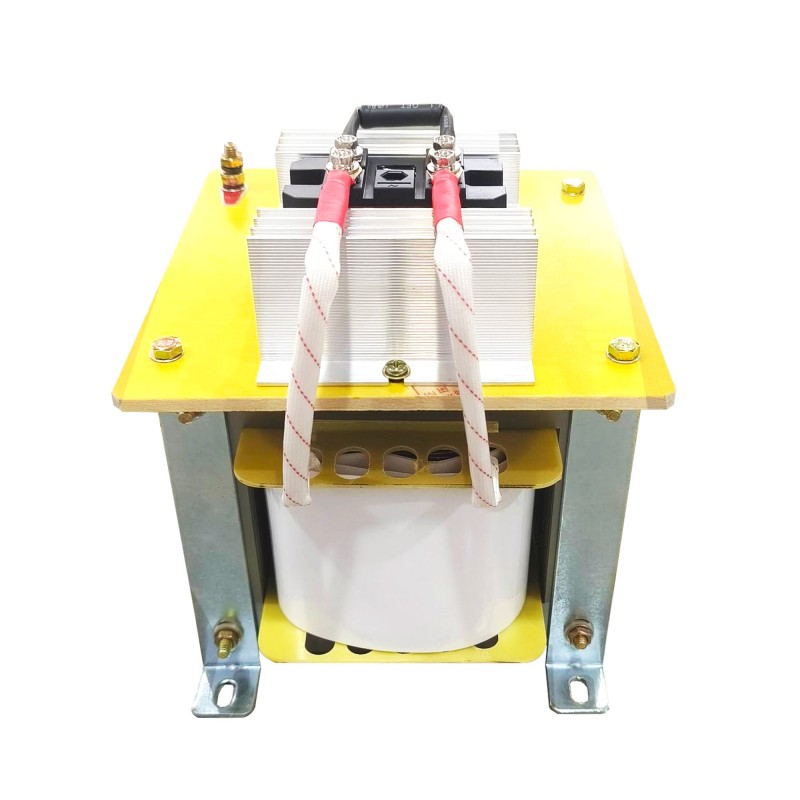

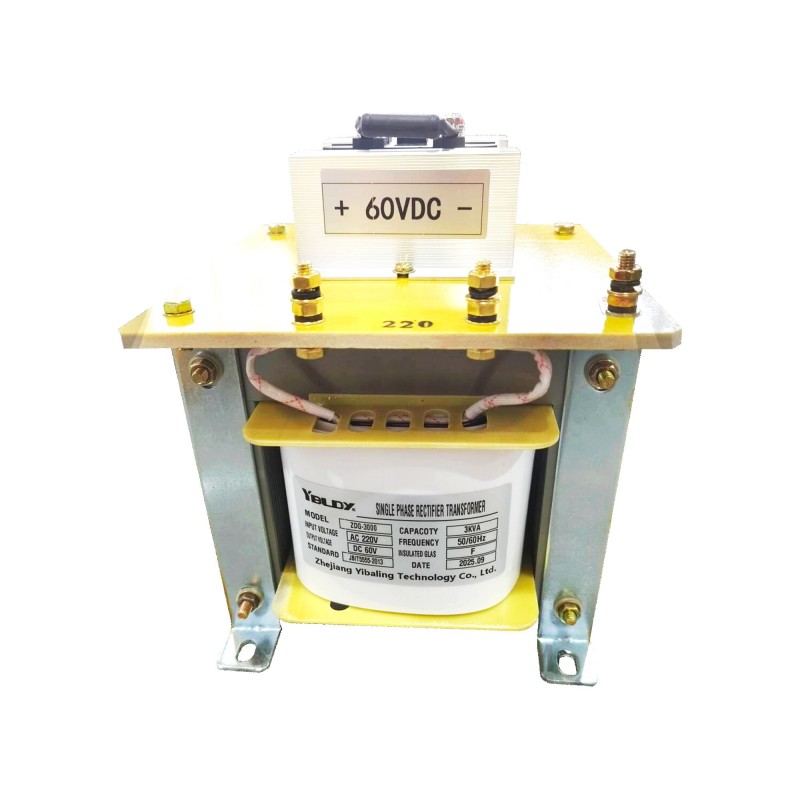

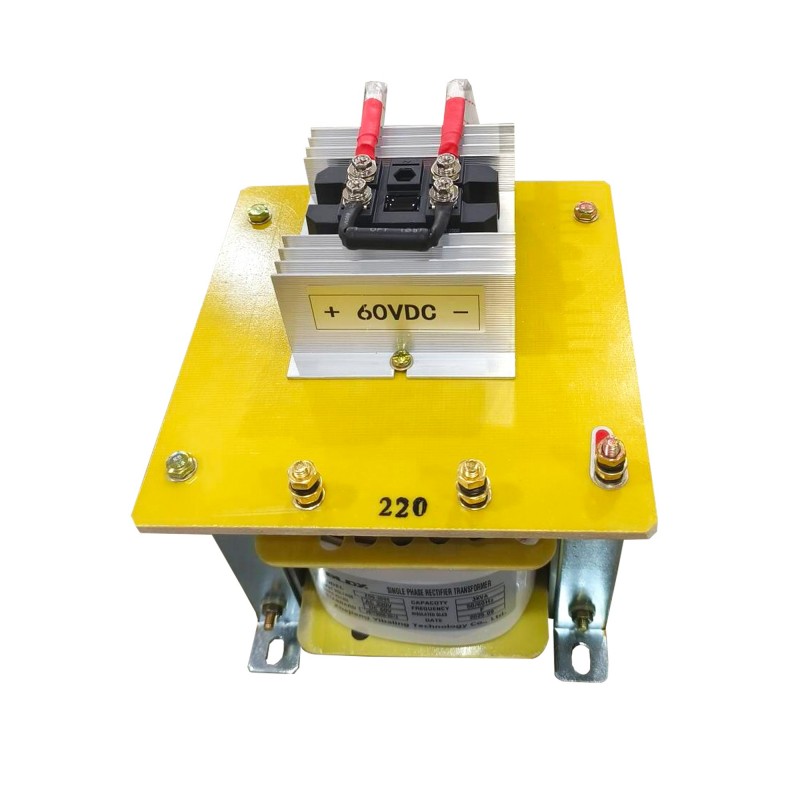

ZBK-Steuertransformator

Der Steuertransformator ZBK ist ein Trockentransformator, der speziell für die Fabrikautomation und elektrische Steuerungssysteme entwickelt wurde. Als Kern werden hochwertige kaltgewalzte Siliziumstahlbleche in Kombination mit soliden Isoliermaterialien verwendet. Das Gesamtdesign ist kompakt, hat einen guten Wirkungsgrad und sorgt für eine hervorragende Kontrolle des Temperaturanstiegs während des Betriebs.
Die Hauptaufgabe besteht darin, die höhere Spannung im Hauptstromkreis (z. B. die üblichen 380 V) sicher in verschiedene vom Steuerstromkreis benötigte Niederspannungsversorgungen umzuwandeln – z. B. 220 V, 110 V oder die Standardspannungen 36 V und 24 V. So können SPS, Schütze, Relais, Anzeigeleuchten und verschiedene Instrumente eine stabile und zuverlässige Stromversorgung erhalten.
Das Produkt ist vollständig nach den Standards industrieller Umgebungen konzipiert. Es hat eine starke Fähigkeit, Überlastungen standzuhalten und hat keine Angst vor häufigen Störungen. Es kann problemlos in verschiedenen Szenarien wie Werkzeugmaschinen, Produktionslinien, Stromverteilungssystemen und verschiedenen automatisierten Steuerungssituationen eingesetzt werden. Es ist eine wirklich unverzichtbare Schlüsselkomponente hinter dem Steuerkreis und gewährleistet einen sicheren und stabilen Betrieb.

Kernmaterialien

Die verwendeten kaltgewalzten, nicht orientierten Siliziumstahlbleche sind in der Branche als DW470 anerkannt und haben eine Dicke von 0,35 oder 0,5 Millimetern. Dieses Material weist eine hohe magnetische Permeabilität und einen geringen Eisenverlust auf und verbraucht im unbelasteten Zustand sehr wenig Strom.

Spulen: Elektrolytkupfer der Güteklasse T2

Die sie bedeckende Isolierfarbe besteht aus Polyestermaterial der Güteklasse QZ(G)-2/155/I, das einer Temperatur von bis zu 155 Grad Celsius standhält. Selbst wenn der ZBK-Steuertransformator längere Zeit unter Volllast läuft, ist es unwahrscheinlich, dass es zu Problemen durch Überhitzung kommt.
Zur Isolationsbehandlung ist die Zwischenschicht mit einer DMD-Verbundfolie gepolstert, die einer Spannung von bis zu 8 Kilovolt pro Millimeter standhält.

Rahmen: PBT-Material

Das Material ist flammhemmend nach UL94 V-0 und kann sich nicht entzünden. Der gesamte Transformator wird schließlich einer Vakuumimprägnierungsbehandlung unterzogen, bei der 1032-Alkydharz oder organisches Silikonharz der Güteklasse H verwendet werden, um die Wicklungen vollständig zu umschließen.
Wenn es auf diese Weise hergestellt wird, steigt die Temperatur bei einer Umgebungstemperatur von -15 bis 40 Grad Celsius nicht um mehr als 85 Grad an und der Isolationswiderstand bleibt über 100 Megaohm. Nach den Erfahrungen im Werk Yibaling wird es bei normaler Nutzung über 100.000 Stunden keine größeren Probleme geben.
Durch die Auswahl dieser Materialien und den Produktionsprozess ist sichergestellt, dass die ZBK-Steuertransformatoren Langzeittests im Werkstattumfeld des Werks standhalten.

FAQ

F: Wozu dient der ZBK-Steuertransformator? Wie unterscheidet es sich von gewöhnlichen kleinen Transformatoren?
A: Der Steuertransformator ZBK ist speziell für industrielle Schaltschränke konzipiert. Seine Hauptfunktion besteht darin, die Hochspannung der Hauptstromversorgung (z. B. 380 V) in eine sichere Niederspannung (normalerweise 24 V, 36 V, 110 V usw.) umzuwandeln, die der Steuerkreis benötigt.
Der Hauptunterschied zwischen dem ZBK-Steuertransformator und herkömmlichen Transformatoren liegt in der industrietauglichen Ausführung:
Die Materialien sind fester (z. B. die Verwendung von DW470-Siliziumstahlblechen und T2-Elektrolykupfer), der Schutz ist besser (Vakuumimprägnierungsbehandlung), es kann den Stromeinflüssen durch das Schließen der Schütze und die Spulenvorgänge im Steuerkreis kontinuierlich standhalten und die Netzstörungen wirksam isolieren, um den stabilen Betrieb empfindlicher Geräte wie SPS und Instrumente sicherzustellen.

F: Gibt es einen Unterschied zwischen dem in der Wicklung des ZBK-Steuertransformators verwendeten T2-Elektrolykupfer und gewöhnlichem Kupferdraht?
A: Es gibt einen grundlegenden Unterschied. T2 ist ein hochwertiges Elektrolytkupfer im nationalen Standard mit einer Reinheit von bis zu 99,9 % und einer hervorragenden Leitfähigkeit.
Die Verwendung von T2-Kupfer für die Wicklung führt zu einem geringeren Widerstand und einer geringeren Wärmeentwicklung bei gleicher Leistung. Dadurch wird sichergestellt, dass der Steuertransformator ZBK auch bei Volllast oder kurzzeitiger Überlastung nicht durch übermäßige Wicklungserwärmung durchbrennt.
Viele billige Transformatoren verwenden recyceltes Kupfer mit Verunreinigungen oder kupferkaschiertes Aluminium, das eine schlechte Leitfähigkeit aufweist und ein Sicherheitsrisiko für den Gerätebetrieb darstellt.

F: Ich habe gesehen, dass die Parameter den Vakuumimprägnierungsprozess umfassen. Ist das wichtig?
A: Es ist äußerst wichtig. Dies ist ein wichtiger Schritt in der Zuverlässigkeit.
Bei diesem Vorgang wird der zusammengebaute ZBK-Steuertransformatorkern in einen Vakuumtank gelegt, die Luft abgesaugt und anschließend in Isolierfarbe (z. B. 1032-Harz) getaucht, damit die Farbe jeden Spalt der Wicklung vollständig durchdringen kann.
Anschließend wird es getrocknet und ausgehärtet. Dieser Prozess hat drei Hauptfunktionen:
Erstens verhindert es Feuchtigkeit und Korrosion und passt sich der Werkstattumgebung an.
Zweitens wird die Wicklung nach dem Aushärten zu einer Einheit, was für eine bessere Stoßbeständigkeit und Geräuschreduzierung sorgt.
Drittens füllt es die feinen Lücken und verbessert so die Isolationsfestigkeit und die Wärmeableitungskapazität.
Transformatoren, die diesen Prozess nicht durchlaufen, sind in feuchten oder vibrierenden Umgebungen anfällig für Ausfälle.
