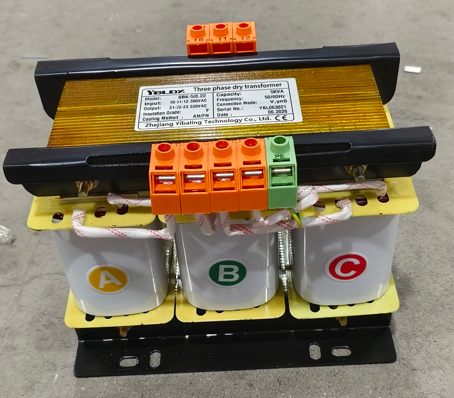

Was ist ein SBK-Dreiphasen-Trockentransformator und warum ist er wichtig?

EinSBK Dreiphasen-Trockentransformatorist ein luftgekühlter Niederspannungs-Trenntransformator, der für Anwendungen entwickelt wurde, bei denen saubere, stabile Leistung erforderlich ist – und bei denen ölgefüllte Transformatoren einfach nicht geeignet sind.

Im Gegensatz zu Öltransformatoren verwendet der SBK keine Flüssigkeitsisolierung. Seine Wicklungen werden durch natürliche Luftzirkulation gekühlt und die gesamte Einheit ist so konstruiert, dass sie sauber, leise und sicher läuft – keine Lecks, keine Brandgefahr, keine Ölwartung.

Warum ist das wichtig?

Denn moderne Industrieanlagen – CNC-Maschinen, automatisierte Produktionslinien, medizinische Geräte, Kommunikationssysteme – reagieren empfindlich auf die Stromqualität und werden oft in Innenräumen mit begrenztem Platzangebot installiert, wo ein leckender Öltransformator eine Katastrophe wäre.

Der SBK sitzt zwischen der Versorgung und der Last, erhöht oder senkt die Spannung, isoliert empfindliche Geräte von Netzstörungen und stellt eine stabile, zuverlässige Stromquelle bereit, die die Produktion ohne Unterbrechung am Laufen hält.

Kurz gesagt: Es liefert sauberen, leisen Strom, wo immer Sie ihn benötigen – drinnen, draußen, in Ihrem Schaltschrank oder neben Ihren Maschinen.

Wie einSBK Dreiphasen-TrockentransformatorFunktioniert

Das Prinzip ist einfach, doch die Konstruktion macht das Besondere am SBK aus.

Schritt 1 – Der Kern

Der Magnetkern besteht aus kaltgewalzten Siliziumstahlblechen, die in einer Stufenüberlappungsanordnung gestapelt sind. Dies reduziert den Magnetisierungsstrom und keine Lastverluste, was dem Transformator seinen hohen Wirkungsgrad verleiht.

Schritt 2 – Die Wicklungen

Um den Kern sind hochwertige Kupfer- oder Aluminiumwicklungen gewickelt. Auf der Niederspannungsseite werden Folien- oder Schichtwicklungen verwendet, um höhere Ströme zu verarbeiten. Auf der Hochspannungsseite werden zur besseren Spannungsverteilung zylindrische Wicklungen verwendet.

Schritt 3 – Isolierung

Die Primär- und Sekundärwicklung sind elektrisch getrennt. Kraftübertragung durch das Magnetfeld – kein direkter Zusammenhang. Dadurch wird verhindert, dass Überspannungen, Oberschwingungen und Erdschlüsse Ihre Geräte erreichen.

Schritt 4 – Abkühlen

Kühlung ist AN – Luft natürlich. Keine Lüfter, keine Pumpen, keine beweglichen Teile. Der Transformator leitet die Wärme über seinen Kern und seine Wicklungsoberflächen ab und ist somit zuverlässig und wartungsfrei.

Schritt 5 – Optionales Gehäuse

SBK-Transformatoren gibt es in zwei Hauptkonfigurationen:

Offener Typ – für den Einbau in Schränken oder Bereichen mit eingeschränktem Zugang

Geschützter Typ – ausgestattet mit einem Stahlgehäuse für zusätzliche Sicherheit und Schutz

Schritt 6 – Überwachung

Zu den optionalen Zubehörteilen gehören Voltmeter, Amperemeter, Temperaturregler und Räder für tragbare Installationen.

Das Ergebnis: eine saubere, zuverlässige, wartungsarme Stromquelle, die Jahr für Jahr leise läuft.

Gängige Typen und Bewertungen vonSBK-Transformatoren

SBK-Transformatoren decken einen breiten Leistungsbereich ab und eignen sich daher für alles, von kleinen Werkzeugmaschinen bis hin zu großen Industrieanlagen.

Kapazitätsbereich:

Dreiphasig: 1 kVA – 3000 kVA

Standardkonfigurationen:

Besonderheit	Optionen
Frequenz	50 Hz / 60 Hz (doppelte Nennleistung)
Eingangsspannung	Bis zu 1000 V – Standard 380 V, 400 V, 415 V
Ausgangsspannung	Anpassbar – 220 V, 200 V, 110 V usw.
Verbindungsgruppe	Y/△, △/Y, DYN11
Isolierklasse	Klasse F (155 °C) oder Klasse H (180 °C)
Effizienz	≥98 %
Gehäuse	Offener Typ oder geschützt (IP00 – IP20)
Designleben	30 Jahre

Typische Spannungskombinationen:

Eingang	Ausgabe	Anwendung
380V	380V (1:1)	Nur Isolierung – Lärmschutz
380V	220V	Für importierte oder für 220 V ausgelegte Geräte müssen Sie eine niedrigere Gebühr zahlen
380V	200V	Spannungsumwandlung für japanische Geräte
380V	110V	Für Steuerkreise oder Beleuchtung zurücktreten

WarumSBK Dreiphasen-TrockentransformatorenGegenstand

Denn sauberer Strom ist kein Luxus, sondern eine Voraussetzung für einen zuverlässigen Industriebetrieb.

Das macht den SBK zu einer bevorzugten Wahl für moderne Installationen:

1. Elektrische Isolierung

Der SBK trennt Ihre Geräte vom Netz und blockiert:

Überspannungen und Transienten

Harmonische und hochfrequentes Rauschen

Erdschlüsse und Ableitströme

2. Geringe Verluste und hohe Effizienz

Ein Wirkungsgrad von 98 % oder mehr bedeutet weniger Energieverschwendung, geringere Betriebskosten und geringeren Kühlbedarf.

3. Geräuscharm

Der Betriebslärm liegt in der Regel unter 35–40 dB auf einem Meter – leise genug für die Installation in Aufenthaltsräumen ohne akustische Behandlung.

4. Kein Öl, keine Lecks, keine Brandgefahr

Durch die Trockenbauweise entfallen Öllecks, Ölprüfungen und die Brandgefahr, die bei in Öl getauchten Transformatoren auftritt. Dadurch eignet es sich für Inneninstallationen, Hochhäuser und andere sensible Orte.

5. Lange Lebensdauer

Mit einer Lebensdauer von 30 Jahren und minimalem Wartungsaufwand bietet der SBK einen hervorragenden langfristigen Wert.

6. Flexible Spannungsumwandlung

Der SBK kann Spannungen so umwandeln, dass sie praktisch jeder Geräteanforderung entsprechen, was ihn ideal für Folgendes macht:

Importierte Geräte mit nicht standardmäßigen Spannungsanforderungen

Exportieren Sie Maschinen, die auf fremden Netzen laufen müssen

Anlagen mit Mischspannungsgeräten

7. Anpassbar

SBK-Transformatoren können mit spezifischen Eingangs-/Ausgangsspannungen, Anschlussgruppen, Anzapfungsanordnungen, Gehäusen und Zubehör gebaut werden – genau auf Ihre Anwendung zugeschnitten.

8. Einfache Wartung

Ohne Öl gibt es keine Ölprobenahme, keine Filterung und kein Nachfüllen. In der Regel genügt eine regelmäßige Reinigung des Gehäuses.

9. Großer Betriebsbereich

Der SBK funktioniert in einem breiten Bereich von Umgebungstemperaturen (-15 °C bis +45 °C) und Höhenlagen (bis zu 5000 m mit entsprechender Leistungsreduzierung).

Auswahl des richtigen SBK-Transformators

Die Auswahl eines SBK-Transformators ist unkompliziert, erfordert jedoch die Beachtung einiger wichtiger Details.

Schritt 1 – Bestimmen Sie Ihre Belastung

Addieren Sie den Stromverbrauch aller anzuschließenden Geräte. Berücksichtigen Sie zukünftige Erweiterungen – normalerweise eine Marge von 20 bis 30 %.

SBK-Standardwerte: 1 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA, 80 kVA, 100 kVA und bis zu 3000 kVA auf Anfrage. Schritt 2 – Geben Sie die Eingangs- und Ausgangsspannungen an

Faktor	Fragen, die Sie stellen sollten
Eingangsspannung	Was ist Ihr Standortangebot? 380V? 400V? 415V?
Ausgangsspannung	Welche Spannung benötigt Ihr Gerät?
Wasserhähne	Benötigen Sie Stufenanpassungen (±5 %) für Schwankungen der Netzspannung?
Verbindungsgruppe	DYN11 ist üblich – überprüfen Sie jedoch Ihre Systemanforderungen

Schritt 3 – Wählen Sie die Isolationsklasse

Isolationsklasse	Maximale Temperatur	Empfohlen für
Klasse F	155°C	Allgemeine industrielle Anwendungen – am häufigsten
Klasse H	180°C	Umgebungen mit hohen Temperaturen, hohe Dauerbelastung

Schritt 4 – Gehäusetyp auswählen

Typ	Beschreibung	Wann Sie wählen sollten
Offen	Kein Gehäuse, freiliegende Wicklungen	Installation in verschlossenen Elektroräumen mit eingeschränktem Zugang
Geschützt	Stahlgehäuse	Allgemeine Inneninstallation – Standardauswahl
Mit Rädern	Mobile, tragbare Version	Temporäre Installationen, Testaufbauten, Werkstätten mit wechselndem Layout

Schritt 5 – Überprüfen Sie die Installationsumgebung

Zustand	Erfordernis
Höhe	≤2000 m (Standard), bis zu 5000 m mit Leistungsreduzierung
Umgebungstemperatur	-15°C bis +45°C
Luftfeuchtigkeit	≤90 % (nicht kondensierend)
Atmosphäre	Keine korrosiven Gase, leitfähigen Staub oder explosive Stoffe
Vibration	Keine starken Vibrationen oder Stöße

Schritt 6 – Überprüfen Sie die Sicherheitsstandards

Überprüfen Sie, ob der Transformator den relevanten Normen entspricht:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Letzte Gedanken

Der SBK-Dreiphasen-Trockentransformator ist nicht die eleganteste Komponente in einem industriellen Stromnetz. Es verfügt weder über einen Touchscreen noch über eine drahtlose Verbindung.

Aber eines kann er sehr gut: Er liefert sauberen, stabilen und zuverlässigen Strom – leise, effizient und mit minimalem Wartungsaufwand.

In einer Zeit, in der Produktionslinien zunehmend automatisiert werden und Geräte immer empfindlicher auf die Stromqualität reagieren, ist der SBK-Transformator das stille Fundament, das alles am Laufen hält. Er ist nicht der Held der Geschichte. Es ist die Bühne, auf der die Helden auftreten.
