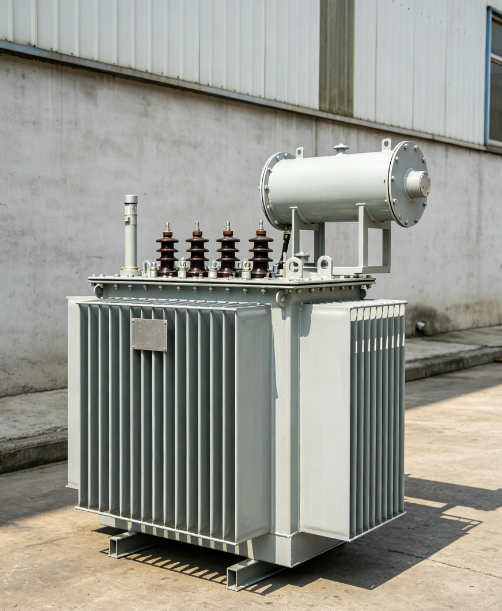

Was ist ein S13-Ölverteilungstransformator?

Ein S13-Transformator ist ein dreiphasiger Öl-Verteilungstransformator, der üblicherweise in 10-kV-/0,4-kV-Verteilungssystemen verwendet wird. Seine Kernfunktion ist einfach: Hochspannungsstrom auf Niederspannungsstrom umzuwandeln, um ihn in Fabriken, Wohnanlagen und Einkaufszentren zu nutzen.

Es unterscheidet sich jedoch von früheren S11- und S9-Modellen – es ist energieeffizienter.

Diese „Energieeffizienz“ basiert nicht auf einem „Öko-Modus“, sondern auf physischen Design-Upgrades:

Der Eisenkern besteht aus höherwertigen kaltgewalzten orientierten Siliziumstahlblechen.

Verwendet einen vollständig auf Gehrung geschnittenen Überlappungsstapelprozess für einen glatteren Magnetkreis.

Sein Leerlaufverlust ist im Durchschnitt 20–30 % geringer als der von S11-Ölverteilungstransformatoren.

Kurz gesagt: Wenn der S13 24 Stunden am Tag mit Strom versorgt wird, verbraucht er allein deutlich weniger Strom.

Warum istder Öl-Verteilungstransformator S13ein „Ersparnisgewinn“?

Transformatorverluste lassen sich in zwei Hauptkategorien einteilen:

Leerlaufverlust (Kernverlust): Tritt auf, solange der Transformator unabhängig von der Last unter Spannung steht, da der Eisenkern Strom verbraucht. Dabei handelt es sich um „Fixkosten“.

Lastverlust (Kupferverlust): Wird durch Wärme erzeugt, wenn unter Last Strom durch die Wicklungen fließt. Mit zunehmender Belastung nehmen die Verluste zu.

Der S13 optimiert beide Verlustarten.

Beispiel

Für einen 500-kVA-Transformator:

Ölgefüllter Verteilungstransformator S11: ~960 W Leerlaufverlust

Ölgefüllter Verteilungstransformator S13: ~680 W Leerlaufverlust

Unterschied: 280W

Das mag vernachlässigbar erscheinen, aber berechnen wir: 280 W × 24 Stunden × 365 Tage = ca. 2.452,8 kWh pro Jahr

Bei einem Industriestrompreis von 0,8 Yuan/kWh bedeutet dies eine jährliche Ersparnis von fast 1.962,24 Yuan. Bei einer Lebensdauer eines Transformators von 20-30 Jahren summieren sich die Einsparungen erheblich.

Dabei handelt es sich nicht nur um „kleine Einsparungen“ – sie reichen aus, um einen kleinen Transformator über seine gesamte Lebensdauer zu finanzieren.

Wo istder Öl-Verteilungstransformator S13Geeignet für den Einsatz?

Technische Merkmale: Keine ausgefallene Technik, nur solide Leistung

Der Öl-Verteilungstransformator S13 ist kein „modernes“ Produkt. Seine Vorteile liegen in besseren Materialien und einer soliden Verarbeitung:

Eisenkern – kaltgewalzter orientierter Siliziumstahl mit hoher Permeabilität, gestapelt mit vollständig auf Gehrung geschnittenen Überlappungsverbindungen. Geringer magnetischer Widerstand, geringe Wirbelstromverluste.

Wicklungen – Standardreines Kupfer (oder hochreines Aluminium, falls gewünscht). Die Schichtisolierung erfolgt sorgfältig – ohne Abkürzungen.

Isolieröl – Transformatoröl von guter Qualität. Bevor es das Werk verlässt, testen wir es auf Spannungsfestigkeit, Feuchtigkeitsgehalt und dielektrischen Verlust.

Tank – Well- oder Rippenheizkörper, vollständig abgedichtet und verschweißt. Auslaufsicher und korrosionsbeständig.

Optionale vollständig abgedichtete Struktur – dichtet das Öl von der Luft ab. Verlangsamt die Alterung und reduziert den Wartungsaufwand.

Dies ist kein Produkt, das „gut genug“ ist. Es ist für einen jahrelangen Dauerbetrieb ausgelegt.

Wichtige Dinge, die Sie bei der Auswahl beachten sollten

Kapazität (kVA) – Addieren Sie Ihre gesamte Lastleistung und lassen Sie dann eine Sicherheitsmarge von 30–50 % ein. Schneiden Sie es nicht zu eng.

Kupfer vs. Aluminium – Kupfer kostet mehr. Aluminium kostet weniger. Wenn Ihre Ausrüstung Tag und Nacht läuft, entscheiden Sie sich für Kupfer.

Vollständig versiegelt im Vergleich zum Konservatortank: Vollständig versiegelt für wartungsfreien, unbeaufsichtigten Einsatz im Freien; Ausgleichsbehälter ermöglichen die Beobachtung des Ölstands für regelmäßige Inspektionen.

Energieeffizienzklasse: Der S13 entspricht der aktuellen gängigen Energieeffizienzklasse 1 gemäß neuen nationalen Standards. Für noch geringere Verluste sollten Sie S20- oder amorphe Legierungstransformatoren in Betracht ziehen (höhere Kosten).

Installationsumgebung

Öltransformatoren funktionieren gut im Freien. Stellen Sie einfach sicher, dass Sie auf drei Dinge achten: Wasserdichtigkeit, Diebstahlschutz und Belüftung. Legen Sie sie nicht einfach hin und vergessen Sie sie.

Ein Beispiel aus der Praxis

Eine Textilfabrik verfügte über zwei veraltete S9-800-kVA-Transformatoren, die seit über zehn Jahren in Betrieb waren. Die Produktionsleistung hatte sich nicht wesentlich verändert, aber ihre Stromrechnung stieg jedes Jahr weiter an.

Sie führten die Zahlen durch: Durch die Umstellung auf S13-800-kVA-Transformatoren würde der Leerlaufverlust von etwa 1.800 W (S9) auf etwa 800 W (S13) gesenkt. Das sind fast 8.760 kWh, die pro Jahr eingespart werden – allein durch die stillstehenden Transformatoren.

Der Werksleiter brachte es auf den Punkt: „Nach der Installation der neuen Transformatoren drehen die Stromzähler langsamer. Die Zahlen sprechen für sich.“
