Was ist ein BK-Steuertransformator und warum ist er wichtig?

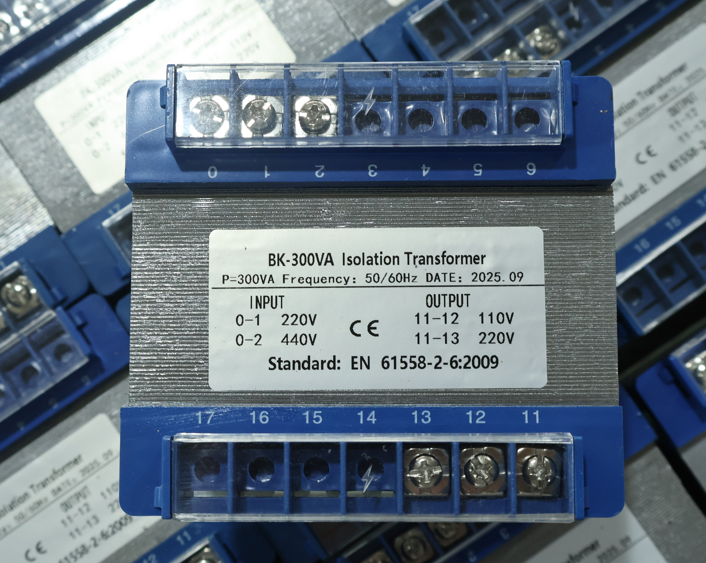

A BK-Steuertransformatorist ein einphasiger Trockentransformator, der für die Bereitstellung stabiler, isolierter Steuerspannung für Werkzeugmaschinen, Automatisierungssysteme und industrielle Schalttafeln entwickelt wurde. Seine Hauptaufgabe besteht darin, die Hauptversorgungsspannung – 380 V, 220 V oder andere Eingänge – auf die Steuerspannungen herabzusetzen, die SPS, Relais, Schütze, Magnetspulen und Anzeigeleuchten tatsächlich benötigen.
Die Frequenzbewertung von 50 bis 60 Hz macht die BK-Serie besonders wertvoll. Es kann ohne Modifikation in Ländern mit 50-Hz-Netzen (Europa, Asien, Afrika) und 60-Hz-Netzen (Nordamerika, Teile Südamerikas) eingesetzt werden. Für weltweit exportierende Gerätehersteller entfällt dadurch die Notwendigkeit unterschiedlicher Transformatorausführungen für unterschiedliche Märkte.
Warum ist das wichtig?
Denn Regelkreise sind empfindlich. Ein Spannungsabfall, den ein Motor verkraften würde, kann zu Störungen in der SPS, zum Klappern eines Schützes oder zu falschen Messwerten eines Sensors führen. Der BK-Transformator isoliert den Steuerkreis vom Hauptstrombus, filtert Störungen heraus und stellt eine dedizierte, stabile Spannungsversorgung bereit, auf die sich das Steuersystem verlassen kann.
Kurz gesagt: ein Transformator, jede Frequenz – zuverlässige Regelleistung, wo immer Sie sind.
Wie einBK-SteuertransformatorFunktioniert
Das Prinzip ist einfach und über Jahrzehnte bewährt.
Schritt 1 – Eingabe
Die Primärwicklung wird an die Hauptversorgung angeschlossen – typischerweise 220 V oder 380 V einphasiger Wechselstrom (bis zu 500 V oder 1000 V, je nach Modell). Primäroptionen mit mehreren Abgriffen berücksichtigen Schwankungen der Netzspannung.
Schritt 2 – Elektromagnetische Induktion
Eine an die Primärspule angelegte Wechselspannung erzeugt im Eisenkern ein magnetisches Wechselfeld. Dadurch wird in der Sekundärwicklung eine Spannung induziert. Das Windungsverhältnis bestimmt die Ausgangsspannung – N1/N2 = V1/V2.
Schritt 3 – Ausgabe
Die Sekundärwicklung erzeugt die benötigte Steuerspannung – üblicherweise 110 V, 127 V, 220 V, 36 V, 24 V oder 12 V. Einige Modelle verfügen über mehrere Sekundärwicklungen: eine für Steuerkreise und eine für die lokale Beleuchtung, alles in einer einzigen Einheit.
Schritt 4 – Isolierung
Die Primär- und Sekundärwicklung sind elektrisch getrennt – keine direkte Verbindung. Dadurch wird verhindert, dass Überspannungen, Störungen und Erdschlüsse den Steuerkreis erreichen.
Das Ergebnis: saubere, stabile und isolierte Stromversorgung für Ihr Steuerungssystem.
Gängige Typen und Nennwerte von BK-Transformatoren
BK-Transformatoren decken einen weiten Leistungsbereich ab.
| Kapazitätsbereich | Typische Anwendung |
| 25 – 100 VA | Kleine Relais, Kontrollleuchten, einfache Bedienfelder |
| 150 – 500 VA | Mittlere Maschinensteuerungen, SPS, Schützbänke |
| 800 – 1500 VA | Große Werkzeugmaschinen, komplexe Automatisierungspanels |
| 2000 – 5000 VA | Hochleistungssteuerungen, mehrere Steuerkreise |
| Besonderheit | Optionen |
| Frequenz | 50 Hz/60 Hz Dual-Nennung (Standard) |
| Primärspannung | 220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 110 V (anpassbar) |
| Sekundärspannung | 220 V, 127 V, 110 V, 36 V, 24 V, 12 V, 6,3 V (anpassbar) |
| Effizienz | Typischerweise ≥90 % bis ≥95 % |
| Isolierklasse | Klasse F (155 °C) Standard; Klasse H verfügbar |
| Struktur | Schalentyp (EI-Kern) oder Kerntyp |
| Montage | Vertikale Montage mit Fußhalterungen |
WarumBK-SteuertransformatorenGegenstand
Denn jeder Maschinensteuerkreis verdient eine eigene stabile Stromversorgung.
Das bietet ein BK-Steuertransformator:
1. 50/60Hz globale Kompatibilität
Die BK-Serie ist sowohl für 50-Hz- als auch für 60-Hz-Netze konzipiert. Exportgeräte können weltweit denselben Transformator verwenden – es ist nicht erforderlich, verschiedene Modelle für verschiedene Länder auf Lager zu halten.
2. Großer Spannungsbereich
Mit Primärspannungsoptionen von 110 V bis 480 V und Sekundärspannungen von 6,3 V bis 220 V kann der BK nahezu jede Steuerschaltkreisanforderung erfüllen.
3. Elektrische Isolierung
Die isolierte Sekundärseite hält Störungen, Überspannungen und Fehler im Hauptstromkreis von der empfindlichen Steuerelektronik fern.
4. Mehrere Ausgangswicklungen
Ein Transformator kann gleichzeitig Steuerspannung, Beleuchtung und Anzeigesignale liefern – was die Schalttafelverkabelung vereinfacht und die Anzahl der Komponenten reduziert.
5. Langlebige Konstruktion
BK-Transformatoren bestehen aus hochreinen Kupferwicklungen und kaltgewalzten Siliziumstahlkernen mit hoher Permeabilität für eine lange Lebensdauer und geringe Verluste.
6. Kompakt und Panel-freundlich
Die vertikale Montage mit Fußhalterungen passt problemlos in Schalttafeln. Platzsparendes Design für überfüllte Schränke.
7. Dauerbetriebsfähigkeit
BK-Transformatoren sind für den langfristigen Dauerbetrieb unter Volllast ausgelegt – nicht für den intermittierenden Betrieb.
Auswahl des richtigen BK-Transformators
Die Auswahl eines BK-Transformators ist unkompliziert, erfordert jedoch die Beachtung einiger wichtiger Details.
Schritt 1 – Bestimmen Sie Ihre Belastung
Listen Sie alle Geräte auf, die über den Transformator mit Strom versorgt werden:
SPS-Stromversorgung (VA-Leistung)
Relais- und Schützspulen (Halten von VA)
Magnetventile
Kontrollleuchten
Lokale Beleuchtung
Sensoren und Sender
Addieren Sie die VA aller Geräte, die gleichzeitig betrieben werden sollen – nicht nur die Wattangaben auf dem Typenschild. Schütze verbrauchen Blindleistung, verwenden Sie daher nach Möglichkeit VA. Schritt 2 – Dimensionieren Sie die Kapazität
| Lasttyp | Größenregel |
| Dauerbelastung | Summe von VA × 1,2 |
| Intermittierende Belastung | Summe von VA × 1,5 |
| Starker Einschaltstrom (große Schütze) | Summe von VA × 2,0 |
Tipp: Überdimensionierung ist sicherer als Unterdimensionierung. Ein zu kleiner Transformator wird überhitzen und vorzeitig ausfallen. Ein etwas überdimensionierter Transformator läuft kühler und hält länger.
Schritt 3 – Geben Sie die Primär- und Sekundärspannung an
| Eingang | Gemeinsame Ausgänge |
| 220V | 220 V, 110 V, 24 V, 12 V |
| 380V | 220 V, 110 V, 36 V, 24 V, 12 V |
| 415V / 440V / 480V | 220V, 110V, 24V |
Wenn Sie mehrere Ausgangsspannungen benötigen (z. B. 110 V Steuerung + 36 V Beleuchtung + 6,3 V Anzeige), stellen Sie sicher, dass der Transformator über die erforderlichen Sekundärwicklungen verfügt.
Schritt 4 – Frequenzkompatibilität prüfen
Standard-BK-Transformatoren sind für 50/60 Hz ausgelegt – eine spezielle Konfiguration ist nicht erforderlich. Bestätigen Sie, wenn Sie eine ungewöhnliche Anforderung haben.
Schritt 5 – Überprüfen Sie die Umgebung
| Zustand | Erfordernis |
| Höhe | ≤1000m (Standard); ≤2000m auf Anfrage |
| Umgebungstemperatur | -5°C bis +40°C; 24-Stunden-Durchschnitt ≤35°C |
| Luftfeuchtigkeit | ≤90 % bei 25 °C; ≤50 % bei 40 °C |
| Installation | Innenbereich, kein korrosives Gas oder leitfähiger Staub, kein Regen oder Wasser |
Letzte Gedanken
Der BK-Steuertransformator ist nicht das aufregendste Bauteil in einem Schaltschrank. Es sitzt in der Ecke und verrichtet still und leise seine Arbeit, kaum dass jemand es bemerkt – bis es nicht mehr funktioniert.
Wenn es nicht mehr funktioniert, verliert die SPS die Stromversorgung. Die Schütze fallen ab. Die Maschine stoppt. Die Produktion wird eingestellt.
Deshalb ist die Wahl des richtigen BK-Transformators wichtig.
Die 50/60-Hz-Doppelfrequenzfähigkeit bedeutet, dass ein Transformatordesign globale Geräte versorgen kann. Ganz gleich, ob Ihre Maschine nach Europa (50 Hz), in die Vereinigten Staaten (60 Hz) oder irgendwo dazwischen transportiert wird, die BK-Serie kommt ohne Modifikation damit zurecht.
Es ist ein einfaches Gerät: Kupferwicklungen, Siliziumstahlkern, natürliche Luftkühlung. Aber er ist auf Langlebigkeit ausgelegt – oft überlebt er die Maschinen, die er steuert. Ein guter Steuertransformator ist nicht teuer. Ein schlechtes ist.
