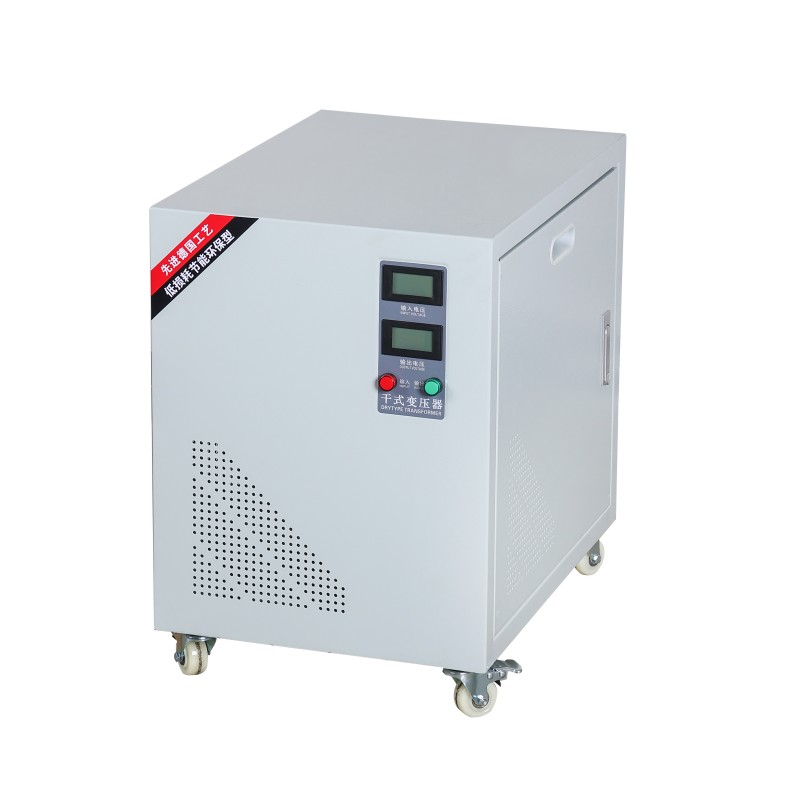

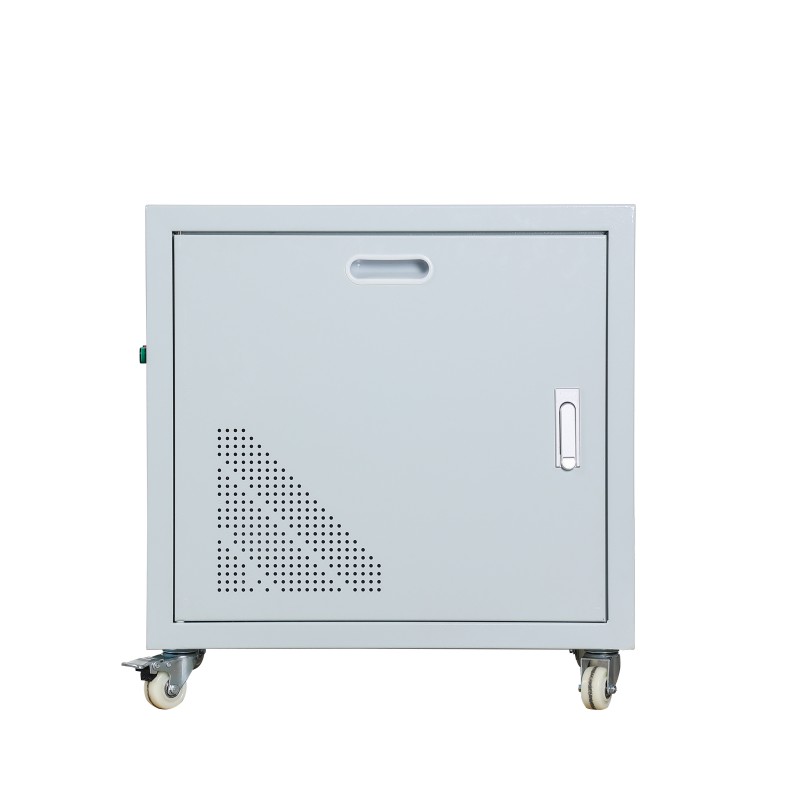

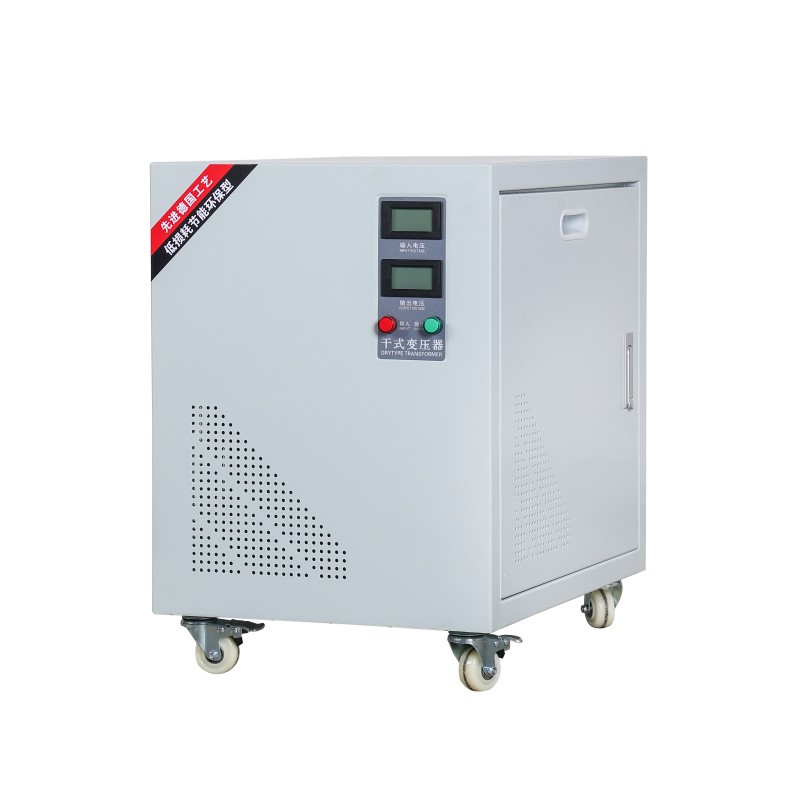

SG-Trenntransformator

Der SG-Trenntransformator ist für verschiedene Wechselstromkreise geeignet, die im Frequenzbereich von 50–60 Hz und mit einer Nennspannung von nicht mehr als 660 V betrieben werden.

Produktanwendungen

Dank seiner hervorragenden elektrischen Isolationsleistung und Sicherheitszuverlässigkeit wird das Produkt von Yibaling Factory in mehreren kritischen Industriebereichen häufig eingesetzt.

Unterstützung für importierte Präzisionsgeräte: Der SG-Trenntransformator bietet eine sichere und kompatible Leistungstrennung und Spannungsumwandlung für moderne Geräte aus Ländern mit unterschiedlichen Spannungssystemen und eliminiert so effektiv Störungen und Risiken, die durch Potenzialunterschiede im elektrischen Potenzial verursacht werden.

Gleichrichtergeräte, Frequenzumrichter und Leistungselektroniksysteme: Es kann eine elektrische Isolierung zwischen dem Hauptstromkreis und dem Steuerstromkreis erreicht werden, wodurch empfindliche Komponenten geschützt und die Entstörungsfähigkeit und Betriebssicherheit des Systems verbessert werden.

Unsere maßgeschneiderten Lösungen

Um den vielfältigen Bedürfnissen der Anwender gerecht zu werden, bieten wir hochflexible maßgeschneiderte Lösungen:

Flexible Anpassung der Spannung: Basierend auf den tatsächlichen Anforderungen ermöglicht die individuelle Anpassung beliebiger sinnvoller Eingangs- und Ausgangsspannungskombinationen die Anpassung des Transformators an verschiedene globale Netzstandards.

Verbindungsgruppe und Taps: Es stehen mehrere Verbindungsgruppen (z. B. Yyn0, Dyn11 usw.) zur Verfügung, und zur bequemen Feinabstimmung und Anpassung der Spannung können zusätzliche Spannungsanpassungsabgriffe auf der Eingangs- oder Ausgangsseite hinzugefügt werden.

Zuteilung der Wickelkapazität: Der SG-Trenntransformator unterstützt Doppel- oder Mehrwicklungskonstruktionen, wobei jede Wicklungskapazität unabhängig zugewiesen wird, um komplexe Anforderungen für die gleichzeitige Stromversorgung mehrerer Spannungsebenen und Lasten zu erfüllen.

Sekundäres Sonderdesign: Für einphasige Lasten können unabhängige einphasige Sekundärwicklungen vorgesehen werden;

Für Gleichrichterschaltungsanwendungen kann das Wicklungsdesign optimiert werden (z. B. durch Hinzufügen von Phasenschieberwicklungen, Ausgleichsdrosseln usw.), um Oberwellen zu unterdrücken und die Stromwellenform zu verbessern.

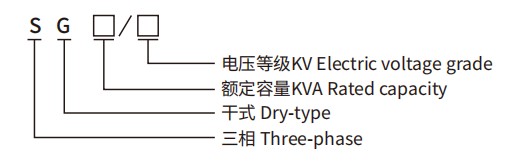

Modell und seine Bedeutung

Kernvorteil

Im Vergleich zu vielen ähnlichen Produkten auf dem Markt zeichnet sich unser SG-Trenntransformator dadurch aus, dass er bereits seit Beginn seiner Forschung und Entwicklung entwickelt wurde. Yibaling verfolgt einen systematischen Ansatz und legt bei jedem Aspekt des Produkts konsequent Wert auf Zuverlässigkeit und Langlebigkeit.

Konkret setzen wir auf eine dreischichtige elektromagnetische Abschirmung und ein vakuumimprägniertes Isolationssystem. Dadurch sind die Leerlauf- und Lastverluste unserer Produkte um 20 bis 30 % geringer als bei einigen minderwertigen Produkten und sie verfügen zudem über eine starke Kurzzeitüberlastfähigkeit.

Für Orte mit besonders hohen Anforderungen, wie Krankenhäuser und extreme Außenumgebungen, haben wir spezielle Optimierungen vorgenommen:

Beispielsweise haben wir für Transformatoren, die in medizinischen Einrichtungen eingesetzt werden, ihre Entstörungsfähigkeiten verbessert, um sicherzustellen, dass selbst im Falle eines Einzelpunktausfalls die Stromversorgung kritischer medizinischer Geräte aufrechterhalten werden kann, ohne Patienten und medizinisches Personal zu gefährden.

Von der Rohstoffbeschaffung bis zum Produktversand behalten wir bei jedem Schritt eine strenge Kontrolle. Wir verfügen über spezielle Lieferketten für Kernmaterialien wie Siliziumstahlbleche und Kupferdrähte, und jeder Transformator durchläuft strenge Tests, einschließlich Teilentladungstests, bevor er das Werk verlässt.

In Verbindung mit über 3.000 tatsächlichen Anwendungsfällen hat unser Ingenieurteam ein klares Verständnis dafür, wo wahrscheinlich Probleme auftreten werden, und hat entsprechend Verbesserungen am Design vorgenommen. Dies verschafft dem Gerät einen Vorteil hinsichtlich der Entstörung und der langfristigen Nutzungskosten.

FAQ

F: Was ist ein SG-Trenntransformator? Wie unterscheidet es sich von einem herkömmlichen Autokupplungstransformator?

A: Der SG-Trenntransformator ist ein Zweiwicklungstransformator. Die Primärwicklung (Eingangswicklung) und die Sekundärwicklung (Ausgangswicklung) sind elektrisch voneinander isoliert und haben keine direkte elektrische Verbindung. Die Energieübertragung erfolgt durch elektromagnetische Induktion. Dies unterscheidet sich grundlegend von einem Autokupplungstransformator (bei dem Eingang und Ausgang einen Teil der Wicklung teilen).

Hauptunterschiede:

Sicherheit: Der SG-Trenntransformator kann das Risiko einer Elektrifizierung der Sekundärseite aufgrund eines Erdschlusses auf der Primärseite oder eines Stromschlags wirksam verhindern und bietet so einen höheren elektrischen Sicherheitsschutz.

Anti-Interferenz: Der SG-Trenntransformator kann die Erdschleife blockieren, Gleichtaktrauschen und Hochfrequenzstörungen unterdrücken und eine reinere Stromversorgung für die Last bereitstellen.

Spannungsanpassung: Es dient hauptsächlich der Spannungsumwandlung und der elektrischen Isolierung und verfügt nicht über eine automatische Spannungsstabilisierungsfunktion (es sei denn, es wird ein spezielles Modell angepasst).

F: Welche Schlüsselparameter sollten bei der Auswahl eines SG-Trenntransformators berücksichtigt werden?

A: Zu den Kernparametern gehören:

Nennkapazität (kVA): Wählen Sie basierend auf der Gesamtleistung aller Lasten mit einem bestimmten Spielraum (empfohlen 20–30 %).

Eingangs-/Ausgangsspannung: Definieren Sie eindeutig die Netzspannung und die erforderliche Gerätespannung.

Frequenz (Hz): Die SG-Serie ist normalerweise mit 50/60 Hz kompatibel.

Isolierklasse: Bestimmt die Wärmebeständigkeit und langfristige Betriebszuverlässigkeit des Transformators. Übliche Typen sind B-Klasse, F-Klasse oder H-Klasse.

Verbindungsgruppe: Wie einphasiges I/I, dreiphasiges Dyn11 usw. muss es zum System passen.

Individuelle Anforderungen: Ob ein Abgriff, eine Mehrfachwicklung, eine spezielle Abschirmschicht usw. erforderlich sind.
