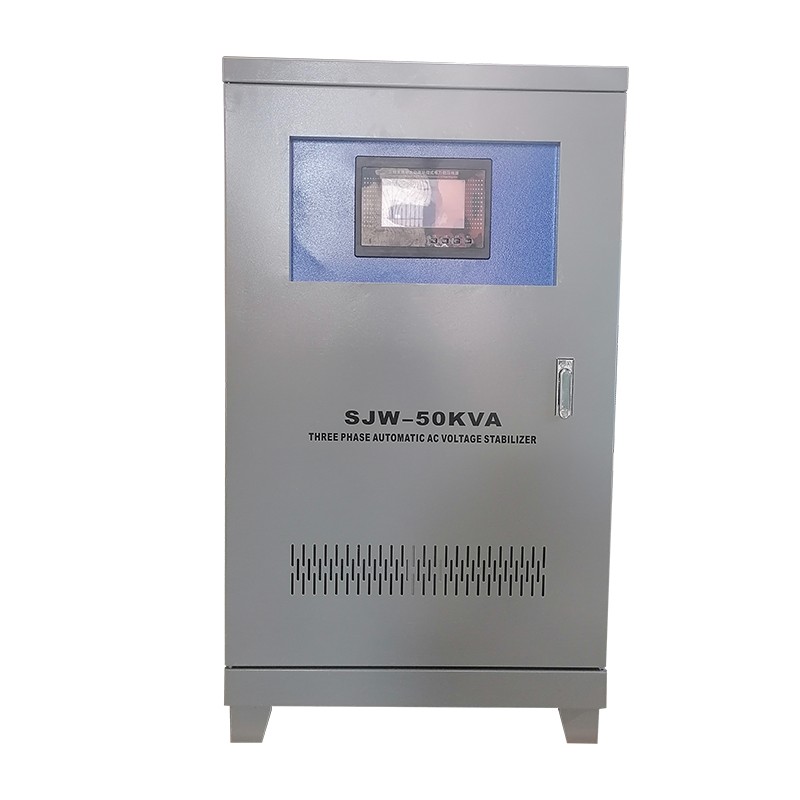

SJW Dreiphasenkompensierter Wechselspannungsstabilisator

Der dreiphasige kompensierte Wechselspannungsstabilisator SJW von Yibaling ist ein schneller dreiphasiger Leistungsstabilisator, der für Orte entwickelt wurde, an denen die Stromqualität wirklich wichtig ist – wie Präzisionsfertigungslinien, Rechenzentren, medizinische Bildgebungsräume und Kommunikationsstationen.
Es nutzt ein intelligentes Multi-Tap-Design kombiniert mit unabhängiger Phasensteuerung. Dies bedeutet, dass Spannungsschwankungen, Phasenungleichgewichte, Einbrüche und Überspannungen in Echtzeit behoben werden können.

Welche Funktion hat der Spannungsstabilisator der SJW-Serie in verschiedenen Anwendungen?

1. In Fabriken und Werkstätten

Beim Anlaufen großer Maschinen kommt es häufig zu Spannungseinbrüchen. Manchmal bleibt die Spannung unausgeglichen, weil einphasige Lasten ungleichmäßig verteilt sind.
Das SJW erkennt diese Änderungen in nur 20 bis 40 Millisekunden und korrigiert jede Phase sofort separat.
Beispielsweise kann in einer Halbleiterfabrik bereits ein Spannungsabfall in einem Zyklus eine ganze Wafer-Charge ruinieren. Der SJW hält die Ausgangsspannung innerhalb von ±1 % des Sollwerts und schützt so empfindliche Geräte vor Problemen im vorgelagerten Netz.

2. In Gewerbegebäuden

In diesen Gebäuden befinden sich Beleuchtung, Klimaanlagen und IT-Geräte auf unterschiedlichen Phasen – die Spannungen sind selten ausgeglichen. Gewöhnliche Stabilisatoren mit einem gemeinsamen Kern können dies oft nicht bewältigen.
Die drei unabhängigen Vergütungseinheiten des SJW behandeln jedoch jede Phase für sich. Das bedeutet keine überlasteten Neutralleiter mehr, weniger Stromverlust und kein störendes Lichtflimmern.

3. An abgelegenen Orten

Beispielsweise in Wasseraufbereitungsanlagen oder Bergwerken erfolgt die Energieeinspeisung häufig über lange Freileitungen. Zu Spitzenzeiten kann die Spannung auf 320 V oder sogar darunter sinken.
Der große Regelbereich des SJW (typischerweise ±20 % bis ±30 %) hebt die Spannung wieder auf die normalen 380 V oder 400 V an.
Dadurch erhalten Pumpen, Gebläse und Brecher das benötigte Drehmoment und fallen nicht wegen Unterspannung aus.

Kernmaterial und Technologie

Die Leistung des SJW-Stabilisators basiert auf einer sorgfältig ausgewählten Reihe von Materialien und Komponenten, die jeweils ausgewählt wurden, um ein bestimmtes technisches Ziel zu erfüllen: schnelles Schalten, geringer Verlust, hohe Überspannungsfestigkeit und lange Lebensdauer.

1. Kompensationstransformator

Das Herzstück des SJW-Stabilisators sind drei unabhängige Kompensationstransformatoren – einer für jede Phase.
Ihre Wicklungen bestehen aus hochreinem, sauerstofffreiem Kupfer (hier kein billiges Aluminium) und verfügen über ein Isolationssystem der H-Klasse, das Temperaturen von bis zu 180 °C sicher standhält.
Der Eisenkern besteht aus hochwertigem kaltgewalztem Siliziumstahl (z. B. 30Q130) unter Verwendung einer Stufen-Überlappungs-Verbindungstechnik. Das bedeutet einfach weniger Energieverschwendung und geringere Leerlaufverluste.
Das Design hält außerdem die Streuinduktivität sehr niedrig, sodass die Kompensationsspannung fast sofort reagiert, wenn das Steuersystem dies erfordert.

2. Kontroll- und Probenahmesystem

Das „Gehirn“ des SJW ist ein DSP (digitaler Signalprozessor) oder eine Hochleistungs-MCU.
Es überwacht ständig die drei Phasenspannungen mithilfe hochpräziser Spannungswandler (Genauigkeitsklasse 0,2) und Hall-Effekt-Stromsensoren.
Das Steuerungssystem verwendet für jede Phase eine unabhängige PID-Kompensation – das bedeutet, dass jede Phase separat korrigiert wird, ohne die anderen zu beeinträchtigen.
Alle Schutzfunktionen – Überspannung, Unterspannung, Überstrom, Phasenverlust, falsche Phasenfolge – sind in die Software integriert, aber es gibt auch ein spezielles Hardware-Backup, um sicherzustellen, dass das Gerät sicher ausfällt, wenn etwas schief geht.

3. Überspannungsschutz und EMI-Filterung

Jeder Phaseneingang verfügt über einen integrierten Überspannungsschutz:
MOV (Metalloxid-Varistor) – absorbiert Spannungsspitzen
Gasentladungsröhre (GDT) – bewältigt größere Überspannungen
Zusammen verhindern sie, dass sowohl Gleichtakt- als auch Gegentaktüberspannungen Ihre Geräte erreichen.
Wenn Sie noch saubereren Strom benötigen, können Sie optionale EMI-Filter hinzufügen, um hochfrequentes Rauschen zu reduzieren – besonders nützlich, wenn Sie empfindliche elektronische Lasten in der Nähe haben.

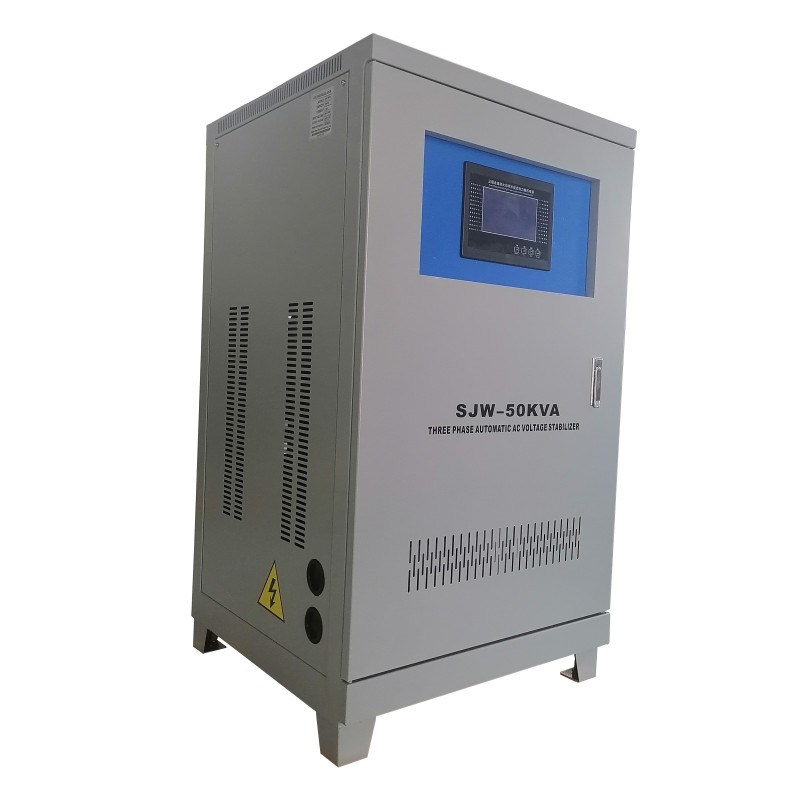

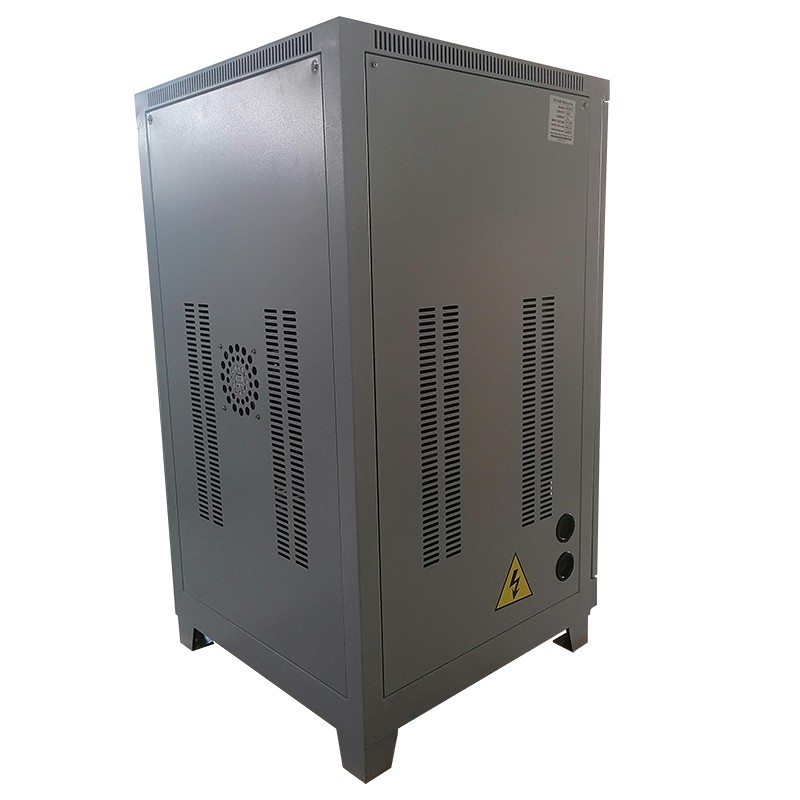

4. Gehäuse und Kühlung

Der SJW verfügt über ein robustes Stahlgehäuse (mindestens 1,5 mm dick) mit elektrostatischer Pulverbeschichtung (≥80 μm) für gute Korrosionsbeständigkeit.
Standardschutz: IP20 – gut für elektrische Innenräume
Optional höherer Schutz: IP23, IP54 oder noch mehr – für staubige Bereiche oder den Außenbereich
Kühlung:
Bei Geräten bis zu 100 kVA reicht in der Regel natürliche Konvektion aus (kein Lüftergeräusch, keine beweglichen Teile, die ausfallen könnten)
Bei größeren Geräten werden temperaturgesteuerte Lüfter mit langlebigen Kugellagern nur dann aktiviert, wenn sie benötigt werden
Im Klartext: Das Gehäuse ist robust, die Kühlung ist intelligent und Sie können das richtige Schutzniveau für Ihren Standort wählen.

Anpassung des SJW-Dreiphasenstabilisators

1. Bestätigung der Schlüsselparameter

Vor der Produktion müssen mit dem Kunden folgende Parameter klar definiert werden:

2. Technische Dokumente, die wir unseren Kunden zur Verfügung stellen

Wenn wir Ihren SJW-Stabilisator bauen, müssen Sie nicht raten. Folgendes senden wir Ihnen:
Zeichnung des Kompensationstransformators – zeigt Kerngröße, Wicklungsanordnung und Isolationsgrad.
Auswahlbericht für SCR-Module – erklärt, welche Thyristoren wir verwenden, wie viel Sicherheitsspielraum wir lassen und wie wir mit der Wärme umgehen.
Schaltplan und Firmware-Version der Steuerplatine – einschließlich Abtastmethode, Schutzeinstellungen und Kommunikationsprotokoll (Modbus, RS485 oder Ethernet, falls erforderlich).
Mechanische Zeichnung und Klemmenanordnung – erklärt Ihnen, wie Sie es montieren, wo Kabel eingeführt werden und wie Sie bei Bedarf einen Bypass-Schalter anschließen.

3. Wie wir es bauen – wichtige Herstellungsschritte

Wir „montieren“ nicht nur Teile. Wir folgen einem kontrollierten Prozess.
Spulenwicklung – erfolgt auf computergesteuerten Maschinen mit konstanter Spannung. Jede Isolationsschicht ist einheitlich. Keine „glückliche Vermutung“ mit Handaufzug.
Vakuumdruckimprägnierung (VPI) – Wicklungen werden unter Hochvakuum (≤133 Pa) in lösungsmittelfreies Epoxidharz der H-Klasse getränkt und dann in einem temperaturgesteuerten Ofen ausgehärtet.
Warum es wichtig ist: Dadurch sind die Wicklungen wasserdicht, staubdicht, vibrationsbeständig und können Wärme besser ableiten. Ohne VPI versagt die Isolierung um Jahre früher.
SCR-Baugruppe – Module werden mit Wärmeleitpaste auf Kühlkörpern montiert und mit einem kalibrierten Drehmomentschlüssel festgezogen. Dies hält den Übergangswiderstand gering und verhindert eine Überhitzung.

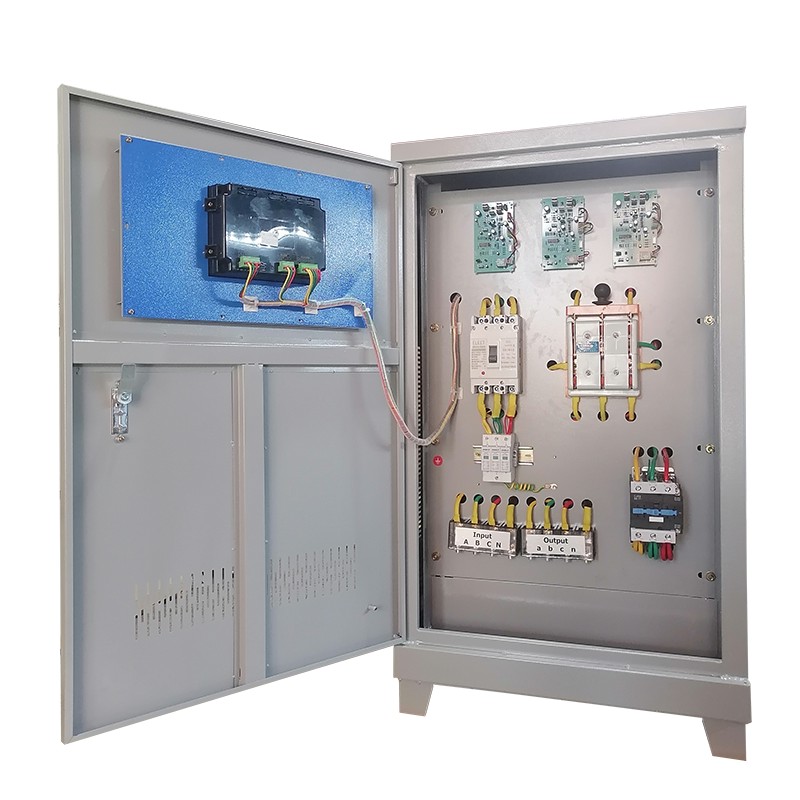

Endmontage – Strom- und Steuerabschnitte sind physisch getrennt, um elektrische Störungen zu reduzieren. Alle internen Sammelschienen bestehen aus verzinntem reinem Kupfer (nicht aus Aluminium). Kupfer bedeutet geringeren Widerstand, weniger Hitze und längere Lebensdauer.

4. Werkstests

Jede SJW-Einheit durchläuft eine Reihe von Routine- und Typprüfungen:
Isolationswiderstand (≥ 100 MΩ mit 2500 V-Megger)
Spannungsfestigkeit (AC 3500 V / 1 Minute zwischen Wicklungen und Erde)
Phasenunabhängiger Regelungstest – eine unsymmetrische Eingangsspannung wird künstlich angelegt (z. B. A:+15 %, B:0 %, C:–10 %), und die Ausgangsunsymmetrie wird gemessen (muss ≤ ±1 % sein).
Dynamischer Reaktionstest – es wird ein Lastschritt von 50 % angewendet; Der Einbruch der Ausgangsspannung und die Erholungszeit werden mit einem Hochgeschwindigkeits-Leistungsanalysator aufgezeichnet. es muss innerhalb von 40 ms auf ±1 % zurückkehren.
Load-Dump-Test – Volllast wird plötzlich entfernt; Der Überspannungstransient darf +5 % des Sollwerts nicht überschreiten.
Überstrom-/Kurzschlussschutztest – simulierte Fehler überprüfen, ob die SCRs blockiert sind und der Eingangsschalter innerhalb der angegebenen Zeit auslöst.
Jedes Testergebnis wird im Werkstestbericht festgehalten, der dem Kunden zusammen mit dem Produkt zugestellt wird.

Wenn Sie mit Herausforderungen wie unerklärlichen Gerätealarmen, spannungsbedingten Produktionsausfällen oder einem dreiphasigen Ungleichgewicht in Ihrer Anlage konfrontiert sind, ist die SJW-Serie möglicherweise die Antwort. Das Engineering-Team von Yibaling steht Ihnen gerne bei der Dimensionierung, Anpassung und technischen Unterstützung zur Seite.
