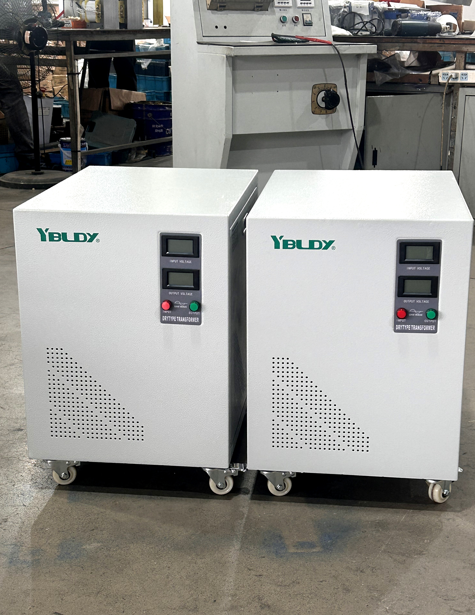

Was ist ein SG-Leistungstransformator und warum brauchen Sie einen?

EinSG-Leistungstransformatorist ein dreiphasiger Trockentrenntransformator – ein Gerät, das die Spannung erhöht oder verringert, Ihre Geräte vom Netz trennt und dabei den Strom reinigt.

Klingt technisch. Aber das bedeutet eigentlich Folgendes: Wenn Sie schon einmal ein Gerät im Ausland gekauft haben und feststellen mussten, dass es mit 220 V betrieben wird, während Ihr Geschäft über 380 V verfügt, kennen Sie das Problem bereits. Der SG-Transformator ist die Lösung.

Es befindet sich zwischen Ihrem Stromnetz und Ihrer Ausrüstung. Es wandelt die Spannung in die Spannung um, die Ihre Maschine tatsächlich benötigt, und verhindert, dass Überspannungen, Oberschwingungen und Erdgeräusche Ihre teuren Geräte erreichen.

Im Klartext: Es sorgt dafür, dass sich fremde Geräte in Ihrem Stromnetz wie zu Hause fühlen.

Wie es funktioniert

Das Prinzip ist einfach: elektromagnetische Induktion. Primär- und Sekundärwicklungen, keine direkte elektrische Verbindung, Stromübertragung durch ein Magnetfeld.

Der SG-Transformator verfügt jedoch über einige Designmerkmale, die ihn besser für reale Industriebedingungen geeignet machen:

Der Kern besteht aus kaltgewalzten Siliziumstahlblechen, die in einer Stufenüberlappungsanordnung gestapelt sind. Dies reduziert den Energieverlust und sorgt dafür, dass der Transformator kühl läuft.

Die Wicklungen bestehen aus hochreinem Kupfer mit Isolierung der Klasse H (Temperaturbeständigkeit 180 °C). Das bedeutet, dass er dauerhaft schwere Lasten bewältigen kann, ohne selbst zu kochen.

Die Konstruktion ist trocken – kein Öl, keine Lecks, keine Brandgefahr. Sie können es im Innenbereich, in Schaltschränken oder direkt neben den Geräten installieren, die es mit Strom versorgt.

Zu den optionalen Extras gehören elektrostatische Abschirmung (reduziert elektrisches Rauschen), Zwangsluftkühlung (für höhere Leistung) und Schutzgehäuse (für staubige oder feuchte Umgebungen).

Das Ergebnis: ein Transformator, der leise läuft, wenig Energie verschwendet und kaum Pflege benötigt.

Allgemeine Bewertungen und Konfigurationen

SG-Transformatoren sind von 300 VA bis 3000 kVA erhältlich. Das deckt alles ab, von einem kleinen Schaltpult bis hin zu einer ganzen Fabrikhalle.

Typische Spannungskombinationen:

Der Transformator kann auch mit mehreren Anzapfungen auf der Primärseite ausgestattet sein, sodass Sie Netzspannungsschwankungen anpassen können, ohne die gesamte Einheit austauschen zu müssen. Eingangs- und Ausgangsspannungen, Anschlussgruppe (Dyn11, Yyn0 usw.) und ob es mit einem Gehäuse geliefert wird – alles kann an Ihre spezifische Konfiguration angepasst werden.

WarumSG-LeistungstransformatorenSind die Investition wert

1. Spannungswandlung ohne Kompromisse

Das ist das Offensichtliche. Der SG-Transformator nimmt die Spannung auf, die Sie haben, und wandelt sie in die Spannung um, die Ihre Ausrüstung benötigt. Keine Kompromisse, keine Workarounds.

2. Elektrische Isolierung

Da die Primär- und Sekundärwicklung vollständig getrennt sind, verhindert der Transformator, dass Überspannungen, Oberschwingungen und Erdschlüsse Ihre Geräte erreichen. Dabei geht es nicht nur um Schutz – es geht darum, die Lebensdauer Ihrer Ausrüstung zu verlängern.

3. Lärmreduzierung

Industrieumgebungen sind voller elektrischer Störungen – Frequenzumrichter, Schütze und Schaltnetzteile pumpen den Müll zurück in die Leitung. Der SG-Transformator filtert einen Großteil dieser Geräusche heraus, bevor sie die empfindliche Elektronik erreichen.

4. Kein Öl, keine Lecks, keine Brandgefahr

Durch die Trockenbauweise muss kein Öl getestet, kein Öl nachgefüllt werden und es kann kein Öl überall in Ihrer Fabrikhalle auslaufen. Sie können es im Innenbereich, in Schaltschränken oder überall dort installieren, wo Öl ein Problem darstellen würde.

5. Lange Lebensdauer

Da ein gut gebauter SG-Transformator keine beweglichen Teile und nur minimalen Wartungsaufwand aufweist, überdauert er problemlos die Geräte, die er mit Strom versorgt. Die Isolierung der Klasse H ist für 180 °C ausgelegt, sodass sie unter normalen Betriebsbedingungen nicht kaputt geht.

6. Anpassbar

Benötigen Sie eine bestimmte Spannung? Möchten Sie eine andere Verbindungsgruppe? Benötigen Sie ein IP54-Gehäuse für eine staubige Umgebung? Der SG-Transformator kann genau nach Ihren Anforderungen gebaut werden.

WoSG-LeistungstransformatorenWerden verwendet

Die SG-Serie taucht an vielen Orten auf – nicht nur in Fabriken:

Der SG-Transformator ist in keinem dieser Systeme die auffälligste Komponente. Aber versuchen Sie, sie ohne es auszuführen, dann werden Sie es ziemlich schnell wissen.

So wählen Sie das Richtige aus

Schritt 1 – Ermitteln Sie Ihre Belastung

Addieren Sie den Stromverbrauch von allem, was der Transformator speist. Berücksichtigen Sie die Anlaufströme für Motoren und Kompressoren – sie können das Drei- bis Fünffache ihres Betriebsstroms aufnehmen. Planen Sie eine Sicherheitsmarge von 20 bis 30 % für zukünftige Erweiterungen ein.

Die SG-Standardwerte beginnen bei 300 VA und steigen von dort aus an.

Schritt 2 – Überprüfen Sie Ihre Spannungen

Schritt 3 – Berücksichtigen Sie die Umgebung

Schritt 4 – Entscheiden Sie sich für Extras

Elektrostatische Abschirmung – ein Zusatz lohnt sich, wenn Sie VFDs oder empfindliche Elektronik in der Nähe haben.

Abgriffe – nützlich, wenn Ihre Versorgungsspannung dazu neigt, zu schwanken.

Gehäuse – schützt vor Staub, Feuchtigkeit und versehentlichem Kontakt.

Ein paar Dinge, die Sie beachten sollten

Es ist kein Spannungsstabilisator. Der SG-Transformator verändert die Spannung, regelt sie jedoch nicht. Wenn Ihre Eingangsspannung nach oben und unten schwankt, schwankt auch die Ausgangsspannung. Bei instabilen Gittern kombinieren Sie es mit einem Stabilisator.

Es ist keine USV. Wenn der Strom ausfällt, fällt auch der Transformator aus. Es sind keine Batterien vorhanden.

Es ist auf Langlebigkeit ausgelegt. Da der SG-Transformator keine beweglichen Teile enthält, ist er für einen jahrzehntelangen Dauerbetrieb ausgelegt. Das ölfreie Design bedeutet minimalen Wartungsaufwand – halten Sie es einfach sauber und überprüfen Sie gelegentlich die Anschlüsse.

Letzte Gedanken

Der SG-Leistungstransformator ist nichts Besonderes. Es verfügt weder über einen Touchscreen noch über eine drahtlose Verbindung. Es macht keine Schlagzeilen und gewinnt keine Designpreise.

Aber es bewirkt etwas Wesentliches: Es sorgt dafür, dass Ihre Ausrüstung mit Ihrer eigenen Energie arbeitet.

Wenn Sie importierte Maschinen betreiben, ist der SG-Transformator das, was zwischen ihnen und dem lokalen Netz steht. Es wandelt die Spannung um, bereinigt das Rauschen und isoliert die Last von Überspannungen, die andernfalls ihre Lebensdauer verkürzen würden.

Es ist nicht der Star der Show. Es ist die Bühne, die die Show ermöglicht.
